Global valve là gì? Trong các hệ thống công nghiệp hiện đại, việc kiểm soát dòng chảy là yếu tố sống còn để đảm bảo an toàn và hiệu suất. Bạn đã bao giờ đối mặt với tình huống hệ thống hơi nóng cần điều tiết lưu lượng cực kỳ chính xác, hay đường ống nước áp lực cao yêu cầu đóng mở ổn định mà không gây hiện tượng rung chấn?

Rất nhiều kỹ thuật viên thường nhầm lẫn giữa van cầu và van cổng, dẫn đến việc lựa chọn sai thiết bị. Kết quả là hệ thống bị sụt áp nghiêm trọng hoặc van nhanh chóng hư hỏng do không chịu được áp lực dòng chảy. Hiểu rõ về globe valve công nghiệp không chỉ giúp bạn tối ưu chi phí vận hành mà còn kéo dài tuổi thọ cho toàn bộ hệ thống.

Global valve là gì?

Global valve (hay còn gọi là globe valve) là dòng van cầu chuyên dụng được thiết kế để thực hiện hai nhiệm vụ chính: đóng ngắt và điều tiết lưu lượng dòng chảy. Tên gọi "Globe" bắt nguồn từ hình dáng thân van bầu bĩnh, phình ra ở giữa, tạo không gian cho đĩa van di chuyển lên xuống.

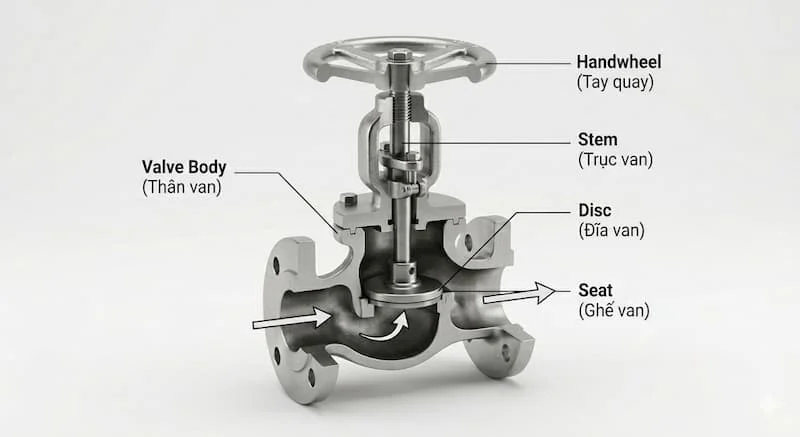

Khác với các dòng van chặn đơn thuần, van cầu được cấu tạo bao gồm: thân van, đĩa van (plug/disc), trục van (stem) và hệ thống tay quay hoặc bộ truyền động. Nhờ cấu tạo đĩa van tiếp xúc trực tiếp với ghế van (seat), dòng chảy có thể được kiểm soát tuyến tính, cho phép người vận hành thay đổi lưu lượng từ mức nhỏ nhất đến tối đa một cách dễ dàng. Đây là lựa chọn hàng đầu cho các ứng dụng đòi hỏi sự ổn định và kiểm soát áp suất chặt chẽ.

Nguyên lý hoạt động của van cầu

Nguyên lý globe valve dựa trên cơ chế nâng hạ đĩa van vuông góc với hướng dòng chảy. Khi vận hành, trục van di chuyển lên hoặc xuống, đưa đĩa van vào hoặc ra khỏi vị trí ghế van.

Điểm khác biệt lớn nhất là bên trong thân van, dòng chảy bị buộc phải đổi hướng liên tục theo hình chữ S. Chính thiết kế này tạo ra trở lực lớn, làm giảm áp suất dòng chảy đi qua van. Mặc dù đây được xem là nhược điểm nếu bạn cần lưu lượng lớn, nhưng đối với việc điều tiết, đây lại là ưu điểm vượt trội.

• Trạng thái mở: Đĩa van rời khỏi ghế van, cho phép lưu chất đi qua.

• Trạng thái đóng: Đĩa van ép chặt vào ghế van, cắt hoàn toàn dòng chảy.

• Điều tiết trung gian: Đĩa van nằm ở vị trí lơ lửng, tạo ra khe hở hẹp để thu hẹp lưu lượng, giúp kiểm soát chính xác áp suất và khối lượng chất lỏng hoặc khí đi qua hệ thống.

Các loại van cầu phổ biến hiện nay

Việc phân loại van cầu giúp kỹ sư dễ dàng lựa chọn sản phẩm phù hợp với đặc thù môi chất:

• Theo cấu tạo thân van: * Dạng chữ Z: Phổ biến nhất, đơn giản và dễ chế tạo.

  • Dạng chữ Y: Thiết kế đặc biệt giúp giảm đáng kể sự sụt áp, phù hợp cho hệ thống áp suất cao.

  • Dạng góc (Angle type): Dùng để đổi hướng dòng chảy 90 độ, thay thế cho một cút nối.

• Theo vật liệu: Inox (chống ăn mòn), Gang (giá thành thấp), Thép (chịu áp lực cao), Đồng (hệ thống dân dụng/nước sạch).

• Theo kiểu kết nối: Nối ren (hệ thống nhỏ), mặt bích (hệ thống công nghiệp), hoặc hàn (chịu áp cực cao).

• Theo phương thức vận hành: Tay quay truyền thống, bộ điều khiển điện hoặc khí nén tự động hóa.

Thông số kỹ thuật quan trọng của van cầu

Khi lựa chọn van cầu, bạn cần đặc biệt lưu ý các thông số sau để tránh rò rỉ hoặc hỏng hóc sớm:

Việc tra cứu catalogue kỹ thuật [chèn link: catalog sản phẩm] trước khi lắp đặt là bước bắt buộc để đảm bảo van hoạt động ổn định lâu dài.

So sánh van cầu với gate valve và ball valve

Sự nhầm lẫn giữa các loại van thường xuất phát từ việc không phân biệt được mục đích sử dụng:

• Globe valve vs Gate valve: Gate valve (van cổng) dùng để đóng mở hoàn toàn, nếu dùng để điều tiết sẽ rất nhanh bị mòn đĩa van và gây rung lắc. Van cầu ngược lại là chuyên gia trong việc điều tiết.

• Globe valve vs Ball valve: Ball valve (van bi) đóng mở cực nhanh, nhưng khả năng kiểm soát lưu lượng kém hơn nhiều so với van cầu.

Nếu mục tiêu của bạn là kiểm soát lưu lượng, hãy chọn van cầu. Nếu cần đóng mở nhanh cho đường ống lớn, hãy chọn ball hoặc gate valve.

Vì sao global valve có khả năng điều tiết lưu lượng tốt?

Thiết kế đĩa van hình côn hoặc hình cầu giúp van cầu có hành trình đóng mở tuyến tính. Khi đĩa van di chuyển, khe hở giữa đĩa và ghế thay đổi chậm rãi, giúp người vận hành tinh chỉnh chính xác lượng lưu chất cần thiết. Điều này đặc biệt quan trọng trong các nhà máy nhiệt điện hoặc hệ thống HVAC, nơi các thông số áp suất cần giữ ở mức ổn định tuyệt đối để tránh hiện tượng búa nước (water hammer).

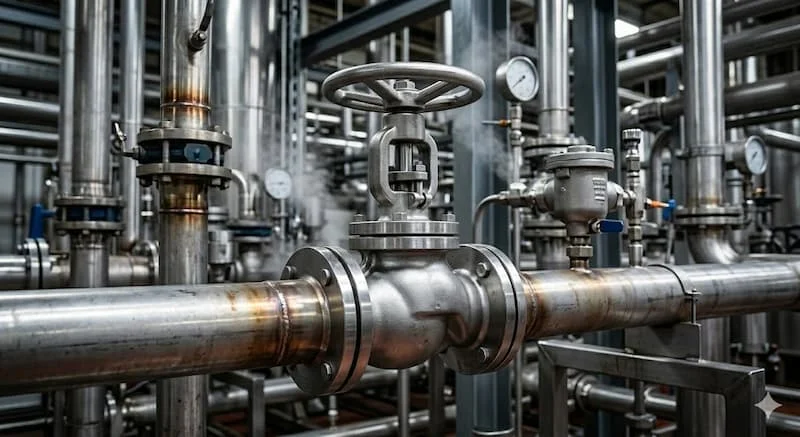

Van cầu được sử dụng ở đâu?

Với khả năng kiểm soát ưu việt, van cầu xuất hiện dày đặc trong:

1. Hệ thống hơi nóng: Kiểm soát nhiệt độ và áp suất lò hơi.

2. Nhà máy hóa chất: Điều tiết lượng dung dịch ăn mòn chính xác.

3. Hệ thống HVAC: Điều phối nước nóng/lạnh trong các tòa nhà.

4. Dầu khí: Quản lý dòng chảy trong các đường ống trung chuyển.

Khi nào nên dùng van cầu?

Hãy ưu tiên sử dụng van cầu khi:

• Hệ thống yêu cầu điều tiết lưu lượng thường xuyên.

• Cần kiểm soát áp suất ở mức ổn định lâu dài.

• Đường ống đòi hỏi sự khắt khe về độ chính xác thay vì lưu lượng lớn.

Lưu ý: Không nên dùng nếu bạn cần một van có độ sụt áp thấp nhất hoặc lưu lượng cực đại, khi đó ball valve sẽ là lựa chọn kinh tế hơn.

Những sai lầm thường gặp khi lựa chọn van cầu

1. Chọn sai chiều dòng chảy: Globe valve có quy định chiều chảy, lắp ngược sẽ khiến van không thể đóng kín.

2. Bỏ qua tính toán tổn thất áp suất: Khiến máy bơm phải hoạt động quá tải.

3. Sai vật liệu: Dùng van gang cho môi trường hóa chất dẫn đến thủng thân chỉ sau thời gian ngắn.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

1. Xác định môi chất (Hơi, Nước, Dầu, Hóa chất).

2. Tra cứu thông số áp suất và nhiệt độ tối đa.

3. Chọn vật liệu phù hợp (Inox 304/316 cho môi trường khắc nghiệt).

4. Chọn kiểu kết nối (Bích, Ren, Hàn).

5. Quyết định cách vận hành (Tay quay hay tự động).

Bảo trì: Lắp đúng chiều mũi tên trên thân van. Kiểm tra định kỳ ghế van và packing trục để tránh rò rỉ. Không bao giờ siết quá lực khi vận hành tay quay.

FAQ: Câu hỏi thường gặp về global valve

Van cầu và globe valve có giống nhau không?

Có, chúng là một. "Globe valve" là tên tiếng Anh chính thức, trong khi van cầu là cách gọi phổ biến thường gặp tại thị trường Việt Nam.

Van cầu có dùng để điều tiết lưu lượng được không?

Đây chính là chức năng ưu việt nhất của nó.

Nên dùng globe valve hay gate valve?

Nếu cần điều tiết hãy dùng globe, nếu cần đóng mở nhanh cho đường ống lớn hãy dùng gate.

Global valve có chịu nhiệt cao không?

Có, tùy thuộc vào vật liệu thân và gioăng làm kín.

Kết luận

Van cầu đóng vai trò là "trái tim" trong việc kiểm soát lưu lượng và áp suất cho hệ thống công nghiệp. Việc hiểu rõ nguyên lý và chọn đúng loại van không chỉ bảo vệ tài sản mà còn đảm bảo an toàn vận hành.
