Van cổng OS&Y kèm công tắc là gì?

Van cổng OS&Y kèm công tắc là gì? Trong các hệ thống phòng cháy chữa cháy (PCCC) hiện đại, việc đảm bảo nguồn nước luôn sẵn sàng là nhiệm vụ tối thượng. Bạn đã bao giờ đối mặt với tình huống hệ thống sprinkler hoặc bơm chữa cháy bị vô hiệu hóa chỉ vì một van chặn bị đóng ngoài ý muốn mà không ai hay biết? Đây là rủi ro cực kỳ nguy hiểm, biến hệ thống bảo vệ trị giá hàng tỷ đồng trở nên vô dụng ngay khi hỏa hoạn xảy ra.

Tại các công trình yêu cầu khắt khe về an toàn, việc lắp đặt van cổng OS&Y có công tắc là giải pháp bắt buộc để kiểm soát trạng thái van liên tục. Không chỉ đóng vai trò đóng ngắt dòng nước, dòng van này còn truyền tín hiệu giám sát trực tiếp về tủ báo cháy trung tâm, giúp kỹ thuật viên phát hiện ngay lập tức nếu van bị thay đổi vị trí. Bài viết này sẽ phân tích chuyên sâu về van OS&Y PCCC và lý do tại sao đây là thiết bị "sống còn" trong mọi hệ thống chữa cháy chuyên nghiệp.

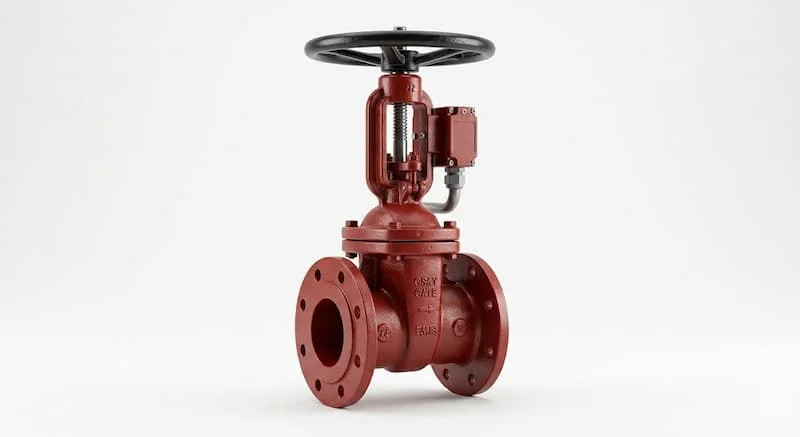

Van cổng OS&Y kèm công tắc là gì?

Van cổng OS&Y kèm công tắc (Outside Screw and Yoke) là loại van cổng ty nổi được tích hợp thêm thiết bị công tắc giám sát (supervisory switch). "OS&Y" có nghĩa là trục vít và khung van nằm phía ngoài, cho phép người vận hành nhìn thấy ngay lập tức tình trạng đóng hoặc mở của van dựa vào độ dài của ty van nổi.

Khác với các dòng van chặn thông thường, việc tích hợp công tắc giúp van cổng OS&Y trở thành một "cảm biến" thông minh. Khi van bị xoay dù chỉ một góc nhỏ, công tắc sẽ kích hoạt tín hiệu gửi về trung tâm điều khiển, thông báo rằng hệ thống đang bị can thiệp. Đây là tiêu chuẩn vàng trong thiết kế hạ tầng PCCC, giúp loại bỏ hoàn toàn các lỗi con người trong vận hành và bảo trì.

Nguyên lý hoạt động của van nước cổng OS&Y kèm công tắc

Nguyên lý van OS&Y dựa trên cơ chế chuyển động tịnh tiến của ty van. Khi bạn xoay tay quay, ty van (nối trực tiếp với đĩa van) sẽ nâng lên hoặc hạ xuống theo ren xoắn.

• Van mở hoàn toàn: Ty van nổi lên cao nhất, cho phép dòng nước lưu thông với lưu lượng tối đa.

• Van đóng hoàn toàn: Ty van hạ xuống, đĩa van chặn kín đường ống.

Điểm mấu chốt nằm ở công tắc giám sát được gắn trên khung van (yoke). Một cần gạt từ công tắc được đặt sát ty van. Khi ty van di chuyển, nó sẽ tác động vào công tắc này để đóng hoặc mở mạch điện, từ đó truyền tín hiệu về tủ trung tâm. Do đó, dù là kiểm tra trực quan hay giám sát từ xa, trạng thái của van cổng ty nổi kèm công tắc luôn được quản lý chặt chẽ.

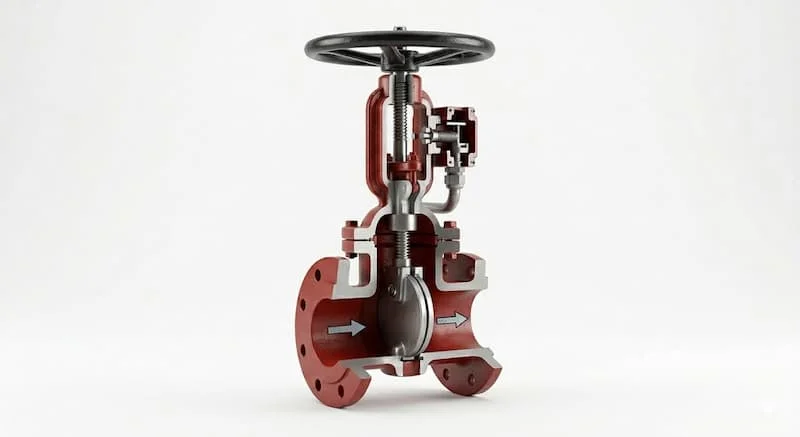

Cấu tạo chi tiết của van nước cổng OS&Y kèm công tắc

Cấu tạo của loại van này bao gồm: thân van, nắp van, đĩa van, ty van nổi, khung van, tay quay và quan trọng nhất là bộ công tắc tín hiệu. Việc sử dụng vật liệu như gang cầu, gang dẻo hoặc inox giúp van chịu được áp lực nước rất cao trong các tòa nhà cao tầng.

Tại sao cấu tạo này lại quan trọng?

• Ty van nổi: Giúp kiểm tra trạng thái bằng mắt thường từ xa mà không cần chạm vào van.

• Công tắc tín hiệu: Là lớp bảo vệ thứ hai, đảm bảo tín hiệu điện tử luôn song hành với trạng thái cơ học.

  Sự kết hợp này giúp hệ thống sprinkler luôn ở trạng thái "thường mở", sẵn sàng cấp nước ngay khi có sự cố.

Các loại van nước cổng OS&Y kèm công tắc phổ biến

Hiện nay trên thị trường, van nước cổng OS&Y kèm công tắc được phân loại dựa trên tiêu chuẩn kỹ thuật:

• Theo vật liệu: Gang cầu (độ bền cao), Inox (chống ăn mòn cho môi trường khắc nghiệt).

• Theo tiêu chuẩn: Các loại van đạt chuẩn UL/FM là yêu cầu bắt buộc trong các công trình quốc tế hoặc nhà xưởng lớn tại Việt Nam, nhằm đảm bảo khả năng chịu nhiệt và áp suất theo quy chuẩn NFPA.

• Theo kích thước: Phổ biến từ DN50 đến DN300, tùy thuộc vào quy mô phòng bơm hay đường ống chính.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn van nước cổng OS&Y kèm công tắc, kỹ sư cần lưu ý các thông số:

• Áp suất làm việc: Thông thường là 16 bar hoặc 25 bar (tùy nhu cầu hệ thống).

• Điện áp công tắc: Thường là 24VDC, tương thích với hầu hết các tủ trung tâm báo cháy.

• Tiêu chuẩn kết nối: Mặt bích JIS 10K, 20K hoặc ANSI Class 150/300.

• Chống nước (IP): Công tắc phải đạt chuẩn IP67 trở lên để hoạt động ổn định trong môi trường độ ẩm cao.

Việc chọn sai áp suất có thể dẫn đến rò rỉ tại ghế van, trong khi chọn sai tiêu chuẩn tín hiệu sẽ khiến tủ trung tâm không nhận diện được trạng thái, làm mất đi ý nghĩa của công tắc giám sát.

So sánh van OS&Y với van cổng ty chìm

Trong hệ thống PCCC, van OS&Y vs van ty chìm thường không nằm ở cùng một vị trí. Van OS&Y luôn là ưu tiên hàng đầu tại phòng bơm và các nhánh sprinkler vì tính an toàn, trong khi van ty chìm thường được đặt dưới lòng đất hoặc nơi không gian hạn chế.

Vì sao hệ thống PCCC ưu tiên van OS&Y kèm công tắc?

Hệ thống sprinkler và phòng bơm chữa cháy không cho phép sai sót. Việc ưu tiên loại van này mang lại:

1. Giám sát liên tục: Tủ trung tâm báo cháy sẽ phát cảnh báo ngay khi van bị đóng trái phép.

2. Độ tin cậy cao: Đạt các chứng chỉ UL/FM, đảm bảo vận hành trong điều kiện nhiệt độ cao (hỏa hoạn).

3. Dễ bảo trì: Thiết kế ty nổi giúp việc bôi trơn, kiểm tra ren ty trở nên dễ dàng, kéo dài tuổi thọ thiết bị.

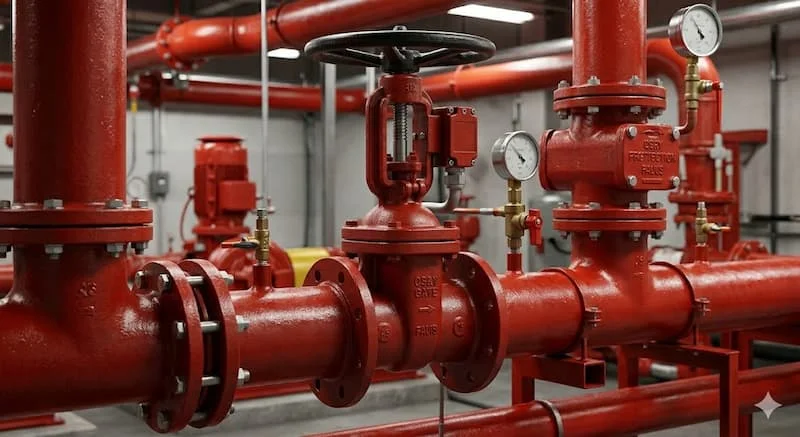

Ứng dụng thực tế

Van nước cổng OS&Y kèm công tắc được ứng dụng phổ biến tại:

• Tòa nhà cao tầng & Trung tâm thương mại: Kiểm soát nước cho từng tầng.

• Phòng bơm chữa cháy: Đảm bảo van hút/xả luôn mở.

• Nhà xưởng công nghiệp & Kho hàng: Bảo vệ hàng hóa giá trị cao.

• Hệ thống Sprinkler: Điều khiển lưu lượng đến các đầu phun.

Những sai lầm thường gặp khi lắp đặt van OS&Y

• Không chừa không gian cho ty nổi: Khiến ty van bị cản trở, không thể mở hết cỡ.

• Quên kết nối công tắc: Vô tình biến van "thông minh" thành van "thường".

• Không kiểm tra hành trình: Khiến tín hiệu báo mở nhưng nước thực tế bị chặn một phần.

• Lắp sai chiều dòng chảy: Ảnh hưởng đến độ bền đĩa van và áp suất hệ thống.

Hướng dẫn lựa chọn và bảo trì

1. Xác định hệ thống: Nếu là hệ thống chữa cháy chính, bắt buộc dùng van chuẩn UL/FM.

2. Chọn kích thước: Đo đạc kích thước đường ống (DN) chính xác.

3. Kiểm tra công tắc: Xác nhận thông số điện áp tương thích với tủ báo cháy.

4. Lắp đặt: Chừa đủ khoảng trống phía trên tay quay để ty van di chuyển.

5. Bảo trì: Định kỳ kiểm tra công tắc giám sát 6 tháng/lần bằng cách xoay nhẹ tay quay xem tín hiệu có truyền về tủ hay không.

FAQ: Câu hỏi thường gặp về van cổng OS&Y kèm công tắc

OS&Y là gì?

Là viết tắt của Outside Screw and Yoke, chỉ dòng van có trục vít nằm ngoài khung.

Van cổng OS&Y kèm công tắc có bắt buộc trong PCCC không?

Trong các dự án yêu cầu chuẩn an toàn cao, đây là thiết bị bắt buộc để giám sát trạng thái dòng nước.

Công tắc giám sát hoạt động thế nào?

Nó là một công tắc hành trình, gửi tín hiệu ngắt/mở mạch điện tới tủ báo cháy khi ty van di chuyển.

Nên chọn van UL/FM hay thường?

Với hệ thống PCCC, van đạt chuẩn UL/FM luôn được khuyến khích vì độ bền và khả năng chịu nhiệt cao.

Kết luận

Van nước cổng OS&Y kèm công tắc là mắt xích không thể thiếu trong chuỗi an toàn PCCC, mang lại sự yên tâm tuyệt đối cho chủ đầu tư và đơn vị vận hành. Việc đầu tư vào thiết bị đạt chuẩn không chỉ giúp hệ thống vận hành trơn tru mà còn là trách nhiệm đảm bảo an toàn tính mạng con người.
