Van xả khí PCCC là gì?

Van xả khí PCCC là gì? Trong các hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn, việc đảm bảo nguồn nước luôn lưu thông ổn định là yếu tố tiên quyết. Tuy nhiên, một vấn đề kỹ thuật thường bị bỏ qua chính là sự tích tụ khí dư trong đường ống. Những túi khí này không chỉ gây tụt áp, làm giảm khả năng phun nước của hệ thống sprinkler mà còn tạo ra hiện tượng rung lắc, tiếng ồn lớn, thậm chí dẫn đến hiện tượng búa nước (water hammer) gây vỡ ống.

Nhiều công trình khi thi công đã bỏ qua việc lắp đặt van xả khí PCCC, dẫn đến hiệu quả chữa cháy kém ổn định và làm hư hỏng thiết bị đo lường. Van xả khí chữa cháy chính là "chìa khóa" giúp tự động loại bỏ khí dư, duy trì áp suất ổn định và đảm bảo hệ thống luôn trong trạng thái sẵn sàng cao nhất.

Van xả khí PCCC là gì?

Van xả khí PCCC là thiết bị kỹ thuật chuyên dụng được lắp đặt trong các hệ thống cấp nước chữa cháy nhằm mục đích tự động loại bỏ lượng khí dư tích tụ trong đường ống. Trong quá trình vận hành, khí có thể xâm nhập vào hệ thống do quá trình nạp nước, rò rỉ hoặc chênh lệch nhiệt độ. Nếu không được loại bỏ, lượng khí này sẽ chiếm chỗ của nước, gây cản trở dòng chảy.

Cấu tạo cơ bản của thiết bị bao gồm thân van, phao, lỗ thoát khí và cơ cấu đóng mở tự động. Khi khí tích tụ, phao hạ xuống, mở lỗ thoát để xả khí ra ngoài. Khi nước dâng lên đầy đủ, phao nổi lên và đóng kín lỗ thoát, ngăn không cho nước rò rỉ. Đây là thiết bị thông minh giúp hệ thống PCCC duy trì hiệu suất làm việc tối đa mà không cần can thiệp thủ công thường xuyên.

Nguyên lý hoạt động của van xả khí cho PCCC

Nguyên lý van xả khí dựa trên sự thay đổi tỷ trọng giữa nước và khí thông qua cơ chế phao nổi. Khi hệ thống có khí tích tụ, lực đẩy của nước giảm xuống, làm quả phao hạ thấp. Lúc này, cơ cấu kết nối sẽ mở van, cho phép khí thoát ra ngoài môi trường.

Khi toàn bộ khí dư đã được xả hết, nước sẽ điền đầy vào khoang van. Lúc này, quả phao nổi lên theo mực nước, tác động đóng van lại ngay lập tức để giữ kín áp suất cho đường ống. Việc sử dụng van xả khí tự động PCCC giúp hệ thống luôn đầy nước, ngăn ngừa hiện tượng túi khí gây mất áp suất, từ đó bảo vệ các đầu sprinkler hoạt động chuẩn xác khi có hỏa hoạn xảy ra.

Cấu tạo chi tiết của van xả khí cho PCCC

Để đảm bảo độ bền trong môi trường áp lực cao, van xả khí cho PCCC được cấu tạo từ các vật liệu chống gỉ sét như gang, đồng hoặc inox. Các thành phần chính bao gồm:

• Thân van: Chứa đựng các chi tiết bên trong, chịu áp lực chính.

• Phao: Bộ phận cảm biến quan trọng nhất, thường làm từ inox hoặc nhựa kỹ thuật chịu lực.

• Cơ cấu sealing (gioăng làm kín): Đảm bảo không bị rò rỉ khi van đóng.

• Đầu xả khí: Thiết kế đặc biệt để thoát khí nhanh và ngăn bụi bẩn từ môi trường bên ngoài.

Chính chất liệu của phao và độ chính xác của cơ cấu sealing quyết định độ nhạy của van. Một van chất lượng cao sẽ đóng mở dứt khoát, không bị hiện tượng "rít" hoặc kẹt phao trong quá trình sử dụng lâu dài.

Các loại van xả khí cho PCCC phổ biến hiện nay

Trên thị trường hiện nay, người dùng có thể lựa chọn dựa trên nhu cầu thực tế:

• Theo nguyên lý: Van xả khí đơn (dành cho hệ thống nhỏ) và van xả khí đôi (có lưu lượng xả lớn hơn, phù hợp cho đường ống chính).

• Theo vật liệu: Van bằng đồng (nhỏ gọn, cho ren), van gang hoặc inox (cho các kết nối mặt bích cỡ lớn).

• Theo kết nối: Kiểu ren (dễ lắp đặt ở các điểm cao) hoặc mặt bích (chịu áp suất lớn trong phòng bơm).

Với hệ thống sprinkler, các kỹ sư thường ưu tiên van xả khí đơn bằng đồng hoặc inox vì tính linh hoạt. Đối với trục ống chính của tòa nhà cao tầng, van xả khí đôi mặt bích là lựa chọn tối ưu để xử lý khối lượng khí lớn.

Thông số kỹ thuật quan trọng cần biết

Khi chọn mua van, khách hàng cần chú ý các thông số kỹ thuật sau để đảm bảo sự tương thích:

• Kích thước (DN): Phải phù hợp với kích thước đường ống hiện tại.

• Áp suất làm việc: Đảm bảo van chịu được áp suất tối đa của hệ thống bơm.

• Vật liệu thân van: Phải bền bỉ với môi trường nước và hóa chất xử lý nước.

• Chuẩn kết nối: Ren NPT/BSP hoặc mặt bích theo tiêu chuẩn quốc tế.

Việc chọn sai áp suất có thể khiến gioăng làm kín bị thổi bay, gây rò rỉ nước. Ngược lại, nếu chọn sai kích thước, van sẽ không kịp xả khí, làm giảm hiệu suất của cả hệ thống chữa cháy.

So sánh van xả khí đơn và van xả khí đôi

Việc lựa chọn giữa van xả khí đơn hay van xả khí đôi phụ thuộc vào dung tích nước và lưu lượng dòng chảy của hệ thống. Hệ thống càng lớn, lượng khí tích tụ càng nhiều, lúc này van đôi là giải pháp bắt buộc.

Vì sao hệ thống PCCC cần loại bỏ khí dư?

Loại bỏ khí dư không chỉ là vấn đề kỹ thuật mà là yêu cầu an toàn:

1. Chống búa nước: Khí nén trong ống khi bị dòng nước áp lực cao đẩy đi sẽ tạo ra xung lực cực mạnh làm hư hỏng thiết bị.

2. Duy trì áp lực: Túi khí làm giảm tiết diện dòng chảy, khiến áp suất tại các đầu sprinkler không đủ tiêu chuẩn chữa cháy.

3. Chống ăn mòn: Khí dư (đặc biệt là oxy) thúc đẩy quá trình oxy hóa gây gỉ sét bên trong lòng ống kim loại.

4. Kéo dài tuổi thọ: Giảm tải cho máy bơm chữa cháy và các thiết bị đo lường do hệ thống hoạt động êm ái hơn.

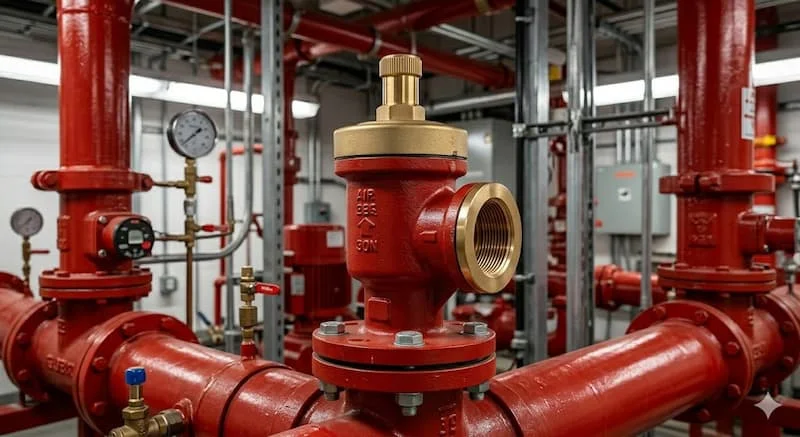

Ứng dụng thực tế

Van xả khí cho PCCC được lắp đặt tại các vị trí chiến lược như:

• Điểm cao nhất của hệ thống đường ống: Nơi khí thường tập trung nhiều nhất.

• Phía trước các van chặn hoặc máy bơm: Đảm bảo dòng chảy ổn định.

• Các tòa nhà cao tầng: Hệ thống trục đứng bắt buộc phải có van xả khí ở mỗi tầng hoặc các vị trí đổi hướng.

• Nhà máy, kho hàng: Nơi có hệ thống sprinkler trải dài và phức tạp.

Những sai lầm thường gặp khi lắp đặt

• Lắp sai vị trí: Lắp tại nơi thấp hoặc ở giữa đoạn ống làm van không thể xả khí.

• Bỏ qua bảo trì: Để bụi bẩn làm kẹt phao, khiến van liên tục bị xì nước.

• Sai kích thước: Sử dụng van quá nhỏ cho đường ống quá lớn, không đáp ứng được tốc độ xả.

• Không sử dụng van chặn: Khi lắp van xả khí, cần có van chặn phía dưới để bảo trì dễ dàng mà không cần xả nước toàn hệ thống.

Hướng dẫn lựa chọn và bảo trì

1. Xác định kích thước: Dựa trên thiết kế đường ống hiện hữu (thường là DN15-DN50).

2. Kiểm tra áp suất: Chọn van có dải áp suất làm việc lớn hơn áp suất làm việc của bơm.

3. Chọn vật liệu: Inox 304 là lựa chọn tốt nhất cho độ bền lâu dài.

4. Lắp đặt: Luôn lắp tại các điểm cao nhất (điểm tụ khí).

5. Bảo trì: Vệ sinh lỗ thoát khí định kỳ 6 tháng/lần để tránh cặn bẩn làm kẹt phao.

FAQ: Câu hỏi thường gặp về van xả khí cho PCCC

Van xả khí PCCC có tác dụng gì?

Loại bỏ khí dư, ổn định áp suất và bảo vệ đường ống khỏi ăn mòn/búa nước.

Van xả khí tự động hoạt động như thế nào?

Hoạt động dựa trên phao nổi: khí đầy phao hạ mở van, nước đầy phao nổi đóng van.

Nên dùng van xả khí đơn hay đôi?

Tùy thuộc vào lưu lượng và kích thước đường ống.

Vị trí lắp van xả khí ở đâu?

Tại các điểm cao nhất của hệ thống nơi khí tích tụ.

Van xả khí có cần bảo trì định kỳ không?

Có, cần vệ sinh để đảm bảo phao hoạt động nhạy.

Kết luận

Việc trang bị van xả khí cho PCCC là khoản đầu tư nhỏ nhưng mang lại hiệu quả to lớn trong việc bảo vệ an toàn cho công trình. Nó không chỉ đảm bảo hệ thống PCCC vận hành ổn định mà còn giúp kéo dài tuổi thọ của toàn bộ hạ tầng đường ống.
