Tiêu chuẩn van nước là gì?

Tiêu chuẩn van nước là gì? Trong các hệ thống cấp thoát nước, điều hòa không khí hay dây chuyền sản xuất công nghiệp, sự đồng bộ giữa các thiết bị là yếu tố sống còn. Rất nhiều trường hợp hệ thống gặp sự cố rò rỉ hoặc không thể lắp đặt do van không tương thích với mặt bích đường ống. Vấn đề cốt lõi ở đây chính là sự thiếu hiểu biết về tiêu chuẩn của van nước. Việc chỉ quan tâm đến kích thước danh nghĩa (DN) mà bỏ qua các quy định kỹ thuật về tiêu chuẩn mặt bích, áp lực vận hành hay tiêu chuẩn kết nối sẽ dẫn đến những hậu quả nghiêm trọng về mặt chi phí và an toàn. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về các tiêu chuẩn của van nước phổ biến nhất, giúp bạn trở thành người mua hàng thông thái.

Tiêu chuẩn van nước là gì?

Tiêu chuẩn của van nước là tập hợp các quy định, thông số kỹ thuật chuẩn hóa quốc tế hoặc khu vực nhằm định nghĩa kích thước, áp lực làm việc, vật liệu chế tạo và phương pháp kiểm tra độ kín của van. Các tiêu chuẩn này đóng vai trò như "ngôn ngữ chung" cho các kỹ sư cơ điện trên toàn cầu.

Vai trò chính của việc tuân thủ các tiêu chuẩn này bao gồm:

• Đảm bảo sự đồng bộ: Cho phép kết nối chính xác giữa van và hệ thống đường ống mà không cần gia công lại.

• Tăng độ an toàn: Đảm bảo van chịu được áp suất vận hành của hệ thống mà không bị nứt vỡ.

• Đảm bảo độ kín: Duy trì khả năng ngăn chặn dòng chảy theo đúng thông số thiết kế.

• Dễ dàng bảo trì: Khi cần thay thế, các thiết bị cùng tiêu chuẩn sẽ giúp quy trình diễn ra nhanh chóng, giảm thời gian ngừng máy.

Các yếu tố thường được quy định trong tiêu chuẩn của van nước

Một tiêu chuẩn của van nước hoàn chỉnh sẽ quy định cụ thể các thông số kỹ thuật then chốt sau:

• Kích thước kết nối: Quy định cụ thể đường kính danh nghĩa (DN) và kích thước mặt bích (khoảng cách lỗ bulong, đường kính lỗ).

• Áp lực làm việc: Quy định mức chịu tải tối đa (PN, Class, K).

• Vật liệu thân van: Các thành phần kim loại và hợp kim được phép sử dụng.

• Tiêu chuẩn kiểm tra: Phương pháp thử áp lực (Hydrostatic test) để đảm bảo không rò rỉ.

• Độ kín: Định mức cho phép của lưu chất bị rò rỉ qua đĩa van ở áp suất danh định.

Việc hiểu các yếu tố này giải thích tại sao cùng là van DN100 nhưng van chuẩn ANSI lại có kích thước mặt bích khác hoàn toàn van chuẩn JIS, khiến chúng không thể lắp lẫn cho nhau.

Các tiêu chuẩn van nước phổ biến hiện nay

Trên thị trường hiện nay, các tiêu chuẩn sau đây chiếm ưu thế:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam nhờ sự tương thích với các thiết bị từ Hàn Quốc, Nhật Bản và nhiều nhà máy sản xuất HVAC.

• Tiêu chuẩn ANSI/ASME (Mỹ): Được sử dụng rộng rãi trong các ngành công nghiệp nặng, dầu khí và hệ hơi nóng nhờ khả năng chịu áp lực cực cao.

• Tiêu chuẩn DIN (Đức): Nổi tiếng với độ chính xác cơ khí tuyệt đối, thường dùng trong các dây chuyền sản xuất máy móc từ Châu Âu.

• Tiêu chuẩn BS (Anh): Được ưu tiên sử dụng trong các hệ thống cấp nước dân dụng và hệ thống phòng cháy chữa cháy (PCCC) nhờ các quy định chặt chẽ về an toàn.

• Tiêu chuẩn ISO: Hệ thống tiêu chuẩn quốc tế giúp hài hòa hóa giữa các chuẩn khác nhau.

Việc chọn tiêu chuẩn phụ thuộc vào xuất xứ của thiết bị và thiết kế tổng thể của dự án để đảm bảo tính nhất quán.

So sánh tiêu chuẩn JIS, DIN, ANSI và BS

Bảng so sánh dưới đây giúp bạn phân biệt nhanh các tiêu chuẩn:

Lưu ý quan trọng: Không bao giờ cố tình lắp lẫn các mặt bích khác tiêu chuẩn bằng cách nong rộng lỗ bulong. Hành động này phá vỡ cấu trúc cơ khí của mặt bích, tạo ra các điểm yếu chịu lực, cực kỳ nguy hiểm nếu hệ thống hoạt động ở áp lực cao.

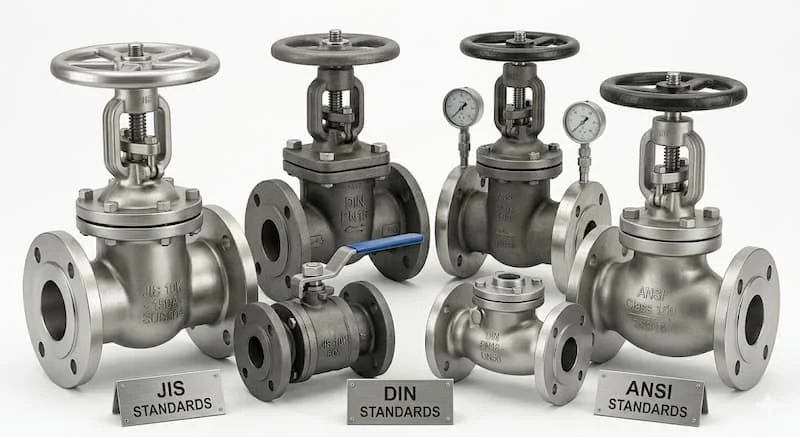

Các thông số quan trọng trên van nước theo tiêu chuẩn

Khi kiểm tra nhãn mác hoặc thân van, bạn cần chú ý các thông số sau:

• DN (Diameter Nominal): Đường kính danh nghĩa (ví dụ: DN50, DN100).

• PN (Pressure Nominal): Áp lực danh nghĩa (ví dụ: PN10, PN16 - đơn vị Bar).

• Class: Chỉ số áp lực của chuẩn ANSI (ví dụ: Class 150, Class 300).

• K-value: Chỉ số thường thấy trong tiêu chuẩn JIS (ví dụ: JIS 10K tương đương áp lực làm việc 10kgf/cm²).

• Material code: Mã vật liệu (Ví dụ: CF8 tương đương Inox 304, CF8M tương đương Inox 316).

Biết cách đọc các thông số này giúp bạn tránh việc mua nhầm van có áp lực thấp hơn nhu cầu thực tế của hệ thống.

Vì sao tiêu chuẩn của van nước ảnh hưởng tới tuổi thọ hệ thống?

Một hệ thống được lắp đặt đồng bộ theo đúng tiêu chuẩn của van nước sẽ giảm thiểu tối đa hiện tượng rung lắc và rò rỉ tại các điểm nối. Khi van khớp hoàn toàn với mặt bích đường ống, lực ép từ bulong được phân bổ đều, giúp gioăng làm kín phát huy hết tác dụng. Điều này không chỉ bảo vệ đường ống khỏi các xung lực đột ngột mà còn giảm thiểu chi phí bảo trì, ngăn ngừa việc phải dừng máy để sửa chữa đột xuất – một yếu tố sống còn đối với các nhà máy quy mô lớn.

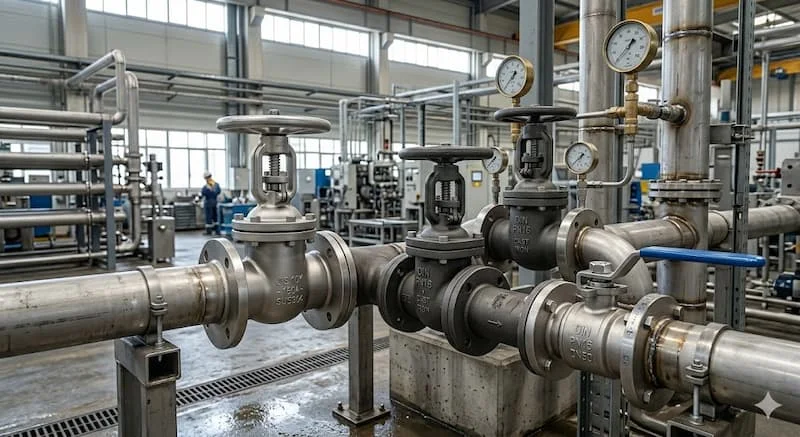

Ứng dụng thực tế

Tiêu chuẩn van được áp dụng phân hóa theo ngành nghề:

• Hệ cấp nước: Ưu tiên tiêu chuẩn BS hoặc ISO.

• Hệ PCCC: Đặc biệt chú trọng các van đạt chuẩn UL/FM (tiêu chuẩn an toàn cháy nổ của Mỹ).

• Nhà máy thực phẩm/Hóa chất: Ưu tiên chuẩn DIN hoặc ANSI với vật liệu Inox cao cấp.

Việc áp dụng sai tiêu chuẩn cho ngành công nghiệp hóa chất có thể dẫn tới ăn mòn cực nhanh, gây rò rỉ độc hại.

Sai lầm thường gặp khi chọn van nước theo tiêu chuẩn

• Chỉ chú trọng DN: Bỏ qua chuẩn mặt bích (JIS khác ANSI).

• Sai lệch về PN/Class: Chọn van có áp chịu đựng thấp hơn áp hệ thống (ví dụ: dùng van PN10 cho hệ thống bơm 16 Bar).

• Bỏ qua vật liệu: Chọn van đạt chuẩn kích thước nhưng vật liệu không phù hợp với lưu chất (hóa chất ăn mòn kim loại).

Hậu quả là hệ thống sẽ rò rỉ liên tục, gây lãng phí nước và chi phí vận hành tăng cao.

Cách chọn tiêu chuẩn của van nước phù hợp

Để chọn đúng, hãy dựa trên Checklist sau:

• [ ] Xác định hệ thống là gì (Nước, khí, hóa chất)?

• [ ] Kiểm tra tiêu chuẩn đường ống hiện hữu (Là chuẩn JIS hay ANSI?).

• [ ] Xác định áp suất vận hành tối đa (PN hoặc Class?).

• [ ] Kiểm tra lưu chất có ăn mòn không để chọn vật liệu thân van.

• [ ] Ưu tiên các nhà cung cấp có chứng nhận xuất xứ (CO/CQ) rõ ràng.

Hướng dẫn kiểm tra tiêu chuẩn trên thân van

1. Quan sát đúc nổi: Các thông số DN, PN, Material thường được đúc nổi trực tiếp trên thân van.

2. Xem Catalogue: Đối chiếu kích thước mặt bích trong Catalogue của hãng với tiêu chuẩn thiết kế.

3. Đo đạc: Dùng thước kẹp đo khoảng cách tâm lỗ bulong nếu trên thân van không ghi rõ tiêu chuẩn.

FAQ – Câu hỏi thường gặp về tiêu chuẩn van nước

Tiêu chuẩn van nước là gì?

Là bộ quy định về kích thước, vật liệu và khả năng chịu áp của van.

JIS và ANSI khác nhau thế nào?

JIS dùng hệ mét, ANSI dùng hệ inch và có kích thước mặt bích khác biệt.

Van JIS có lắp được hệ ANSI không?

Không, do khác chuẩn lỗ bulong.

PN16 và Class 150 có giống nhau?

Chúng có áp lực tương đương nhưng thuộc hai tiêu chuẩn khác nhau, không nên dùng thay thế nếu không có bộ đệm chuyển đổi.

Nên chọn tiêu chuẩn nào cho hệ nước công nghiệp?

JIS hoặc ANSI là lựa chọn phổ biến nhất hiện nay.

Kết luận

Việc hiểu rõ tiêu chuẩn của van nước không chỉ giúp bạn lắp đặt hệ thống dễ dàng mà còn là cách đầu tư vào độ an toàn và hiệu quả vận hành bền vững. Từ việc lựa chọn giữa JIS, ANSI, DIN hay BS, mỗi quyết định đều ảnh hưởng trực tiếp tới tuổi thọ của hệ thống. Hãy đảm bảo mọi thiết bị bạn lựa chọn đều đồng bộ và đạt chuẩn.
