Van Cầu Hơi Inox Là Gì? Cách Chọn Đúng & Ứng Dụng Thực Tế

Trong vận hành hệ thống nhiệt và năng lượng, sự cố rò rỉ hoặc tụt áp tại đường ống hơi nóng luôn là bài toán đau đầu đối với các kỹ sư. Nhiều nhà máy cố gắng sử dụng các dòng van thông thường như van bi hoặc van cổng cho đường hơi, nhưng chỉ sau một thời gian ngắn, đệm kín bị mài mòn, van biến dạng và không thể đóng khít. Việc chọn sai thiết bị không chỉ làm thất thoát năng lượng cực kỳ tốn kém mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho toàn bộ hệ thống.

Để xử lý triệt để thách thức về nhiệt độ và áp suất cao, dòng sản phẩm van cầu inox chính là giải pháp kỹ thuật tiêu chuẩn được ưu tiên hàng đầu. Tuy nhiên, việc mua thiết bị sao cho chuẩn xác, tránh tình trạng "quá tải gây hỏng hóc" hoặc "lãng phí vật liệu dư thừa" lại đòi hỏi sự hiểu biết sâu sắc về mặt thông số. Bài viết này, dưới góc nhìn chuyên gia ngành thiết bị lưu chất, sẽ phân tích toàn diện giúp bạn hiểu sâu, chọn đúng ngay từ đầu để tối ưu hóa chi phí vận hành.

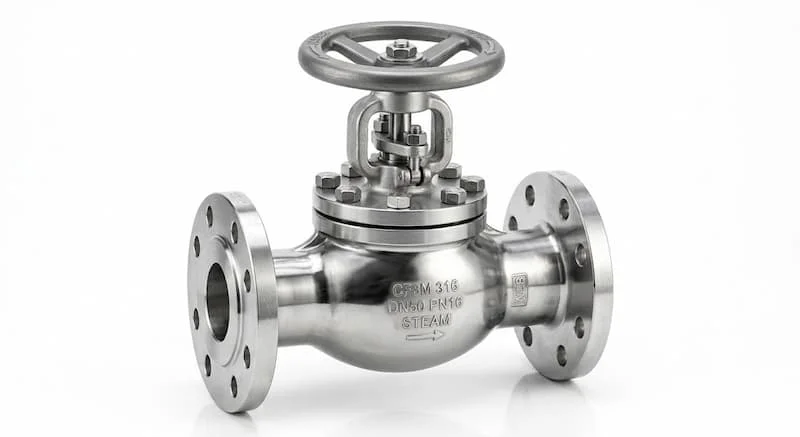

Van cầu hơi inox là gì?

Về mặt định nghĩa kỹ thuật chuẩn hóa, van cầu inox (tên tiếng Anh: valve globe inox hoặc valve steam inox) là dòng van công nghiệp chuyên dụng được chế tạo từ vật liệu thép không gỉ (chủ yếu là SUS 304, SUS 316), vận hành theo cơ chế nâng hạ đĩa van để đóng, mở hoặc điều tiết dòng lưu chất, đặc biệt tối ưu cho môi trường hơi nóng, khí nén và chất lỏng có nhiệt độ, áp suất cao.

Kết cấu dòng van công nghiệp inox này bao gồm các bộ phận cốt lõi sau:

• Thân van: Thường có dạng hình cầu đặc trưng, đúc bằng inox dày để chịu lực nén, lực bẻ trục và nhiệt độ cao mà không bị nứt vỡ.

• Đĩa van (Plug): Bộ phận trực tiếp ngăn chặn hoặc cho dòng hơi đi qua. Đĩa van thường được tôi cứng bằng hợp kim chịu mài mòn để chống lại hiện tượng xâm thực của dòng hơi.

• Trục van (Stem): Thanh kim loại kết nối đĩa van với bộ truyền động, có các vòng ren mịn để tinh chỉnh vị trí mở một cách mượt mà.

• Bộ điều khiển (Tay quay / Thiết bị truyền động): Có thể là vô lăng vận hành bằng tay hoặc tích hợp các dạng van cầu điều khiển điện, van cầu khí nén cho hệ thống tự động hóa.

Nhờ đặc tính của mác thép không gỉ cao cấp, thiết bị sở hữu khả năng chống oxy hóa tuyệt đối, không bị han gỉ bởi hơi nước bão hòa hay các môi trường hóa chất ăn mòn mạnh.

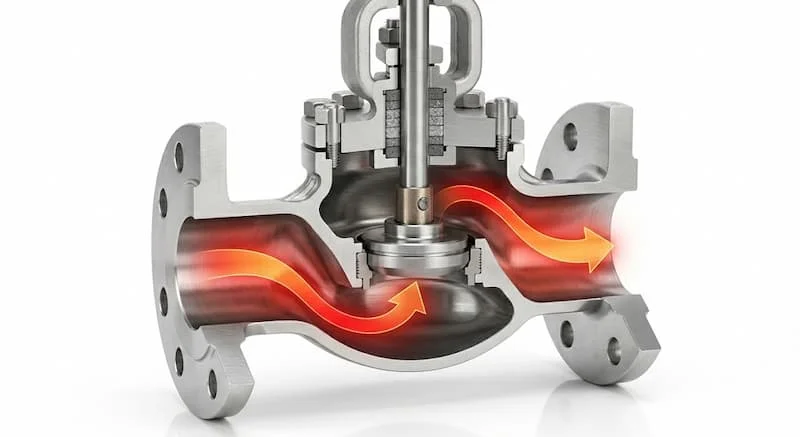

Nguyên lý hoạt động của van cầu hơi inox

Sự khác biệt lớn nhất tạo nên giá trị của van điều tiết hơi dạng cầu nằm ở cấu trúc dòng chảy bên trong thân van. Khi đi qua van cầu, lưu chất hơi nóng không đi theo một đường thẳng như van cổng mà bắt buộc phải chuyển hướng di chuyển theo hình zic-zac (hình chữ S). Đĩa van dịch chuyển tịnh tiến lên xuống theo phương thẳng đứng, vuông góc với mặt phẳng của ghế van (seat).

Khi bạn xoay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van đi xuống ép chặt vào ghế van, cắt đứt hoàn toàn dòng hơi. Ngược lại, khi quay ngược chiều, đĩa van được nhấc lên tạo khe hở cho lưu chất đi qua.

Khoảng cách dịch chuyển của đĩa van tỷ lệ thuận với độ mở của dòng chảy. Do đó, dòng van này cho khả năng điều tiết, kiểm soát lưu lượng cực kỳ mịn và chính xác mà không sợ đĩa van bị rung lắc hay mài mòn cục bộ như các dòng van khác. Bản chất chịu lực ép trực diện và đường đi zic-zac giúp van triệt tiêu áp lực va đập của búa nước cực tốt, biến nó thành thiết bị van chịu nhiệt cao lý tưởng cho môi trường hơi nóng áp suất lớn.

Phân loại van cầu hơi inox phổ biến

Tùy thuộc vào thiết kế mặt bằng nhà xưởng và phương thức vận hành hệ thống, dòng sản phẩm này được chia thành các chủng loại cấu trúc cơ bản:

Phân loại theo kiểu phương thức kết nối

• Van hơi nối ren: Thường áp dụng cho các đường ống có kích thước nhỏ từ DN15 đến DN50. Thiết kế ren giúp quá trình tháo lắp, bảo trì diễn ra rất nhanh chóng, tiện lợi, tối ưu cho không gian hẹp.

• Van hơi mặt bích: Dùng cho các đường ống lớn từ DN50 trở lên. Các mặt bích được đúc liền trên thân van theo các tiêu chuẩn kỹ thuật quốc tế nghiêm ngặt, kết nối bằng bu-lông tạo ra độ kín khít tuyệt đối, chịu được rung động mạnh từ hệ thống bơm và lò hơi.

Phân loại theo phương thức vận hành điều khiển

• Dạng cơ học tay quay: Sử dụng vô lăng truyền thống, vận hành hoàn toàn bằng sức người. Ưu điểm là giá thành rẻ, bền bỉ, dễ sử dụng ở các vị trí có tần suất đóng mở thấp.

• Dạng tự động hóa (Điện/Khí nén): Thay thế tay quay bằng bộ động cơ điện hoặc piston khí nén. Thiết bị nhận tín hiệu điều khiển từ xa để đóng mở hoặc chạy tuyến tính, cần thiết cho những hệ thống thông minh đòi hỏi độ chính xác tuyệt đối.

Thông số kỹ thuật quan trọng cần biết

Một trong những nguyên nhân lớn nhất khiến nhà thầu chọn sai thiết bị là không đọc vị chính xác các thông số kỹ thuật in trên thân van. Để hệ thống chạy an toàn, bạn cần làm rõ các chỉ số sau:

• Kích thước định danh (Nominal Size): Trải dài từ DN15 đến DN300+. Đối với các đường ống tầm trung trong nhà máy, các mác van inox DN50 DN100 là những phân khúc được sử dụng phổ biến nhất.

• Áp suất làm việc (Nominal Pressure): Ký hiệu là PN (như PN16, PN25, PN40). Chỉ số này thể hiện áp lực tối đa mà van có thể chịu đựng liên tục ở điều kiện nhiệt độ tiêu chuẩn. Hệ thống hơi nóng áp lực cao thường yêu cầu mức áp suất PN16 PN25 trở lên.

• Tiêu chuẩn thiết kế mặt bích: Bao gồm các hệ tiêu chuẩn phổ biến như tiêu chuẩn JIS, DIN, ANSI. Việc chọn van có tiêu chuẩn mặt bích lệch với tiêu chuẩn của đường ống hiện tại sẽ dẫn đến hậu quả không thể bắt khít bu-lông, gây hở gioăng làm xì hở dòng hơi.

So sánh van cầu hơi inox với các loại van khác

Để hiểu rõ tại sao dòng van này là "ông vua" trong phân khúc hơi nóng, hãy cùng đặt lên bàn cân so sánh với hai dòng van công nghiệp rất phổ biến khác:

Kết luận: Nếu mục đích cốt lõi của bạn là lắp đặt trên đường ống hơi, đặc biệt là cần điều tiết dòng chảy, van cầu inox là sự lựa chọn duy nhất đáp ứng tốt độ bền kỹ thuật.

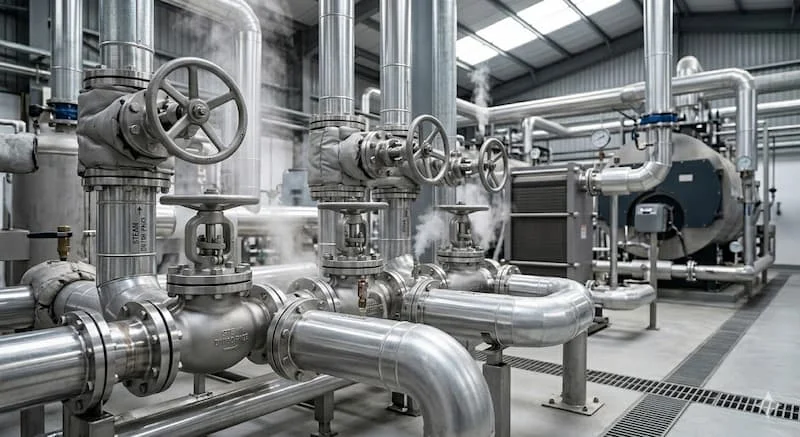

Ứng dụng thực tế của van cầu hơi inox

Nhờ khả năng chịu nhiệt vô song của vật liệu inox kết hợp với thiết kế kiểm soát dòng chảy thông minh, dòng van này xuất hiện tại các vị trí trọng yếu của nhiều hệ thống hơi công nghiệp:

• Hệ thống lò hơi, nồi hơi và phân phối nhiệt: Lắp đặt tại các đường ống dẫn hơi quá nhiệt, hơi bão hòa từ lò hơi trung tâm đến các thiết bị sấy, buồng hấp công nghiệp.

• Nhà máy chế biến thực phẩm, đồ uống: Sử dụng trong đường ống gia nhiệt tiệt trùng, thanh trùng. Vật liệu inox đạt tiêu chuẩn an toàn vệ sinh thực phẩm cao nhất, không sinh độc tố.

• Ngành dệt may, nhuộm và da giày: Điều tiết lưu lượng hơi nóng phục vụ cho công đoạn nhuộm vải, hấp form giày hoặc ủi là sản phẩm hàng loạt.

• Nhà máy hóa chất, lọc dầu: Chống chịu tốt các hóa chất có tính axit mạnh kèm nhiệt độ cao nhờ lớp vỏ inox 316 siêu bền.

Sai lầm thường gặp và cách chọn van đúng chuẩn

Những sai lầm chết người khi mua thiết bị

Nhiều đơn vị vì áp lực giảm ngân sách ban đầu đã lựa chọn các dòng van chế tạo từ inox mác thấp (như inox 201) hoặc mua hàng trôi nổi giá rẻ không rõ nguồn gốc. Inox 201 có hàm lượng niken thấp, dưới tác động liên tục của hơi nước nóng và oxy hóa, van sẽ nhanh chóng bị rỗ bề mặt, rò rỉ ty van. Việc dừng cả hệ thống dây chuyền nhà máy chỉ để sửa chữa một chiếc van hỏng sẽ làm tiêu tốn chi phí gấp hàng chục lần số tiền tiết kiệm được khi mua van rẻ.

Checklist hướng dẫn chọn mua chuẩn xác

Để chọn mua thiết bị chuẩn hóa cao nhất, hãy áp dụng quy trình kiểm tra 4 bước sau:

1. Xác định thông số nhiệt độ và áp suất thực tế: Luôn chọn thông số của van cao hơn thông số đỉnh của hệ thống từ $15 - 20\%$.

2. Chọn mác vật liệu phù hợp: Ưu tiên van cầu inox 304 cho các ứng dụng hơi nóng thông thường; chọn inox 316 cho môi trường hơi có lẫn hóa chất hoặc muối biển ăn mòn.

3. Đồng bộ kiểu kết nối: Đo đạc chính xác kích thước đường ống và tiêu chuẩn mặt bích (JIS 10K, DIN PN16...) trước khi đặt hàng.

4. Lựa chọn thương hiệu uy tín: Chỉ mua các sản phẩm có đầy đủ giấy tờ chứng chỉ CO, CQ từ các đại lý phân phối chính thức để đảm bảo quyền lợi bảo hành.

Lưu ý quan trọng khi lắp đặt và bảo trì

Khi tiến hành lắp đặt dòng van này vào đường ống, kỹ sư cơ khí bắt buộc phải tuân thủ nghiêm ngặt hướng mũi tên được đúc nổi trên thân van. Mũi tên này chỉ hướng đi của dòng hơi. Nếu lắp ngược chiều, áp lực hơi sẽ tác dụng ngược từ trên xuống đĩa van, làm ty van chịu lực uốn nặng, dẫn đến hiện tượng rò rỉ lưu chất tại cổ van và giảm tuổi thọ thiết bị một cách nhanh chóng.

Bên cạnh đó, trong quá trình vận hành ban đầu, hệ thống cần được gia nhiệt từ từ để tránh hiện tượng sốc nhiệt cục bộ làm nứt vỡ gioăng làm kín. Định kỳ từ 3 - 6 tháng, cần tiến hành tra mỡ bôi trơn vào trục ren tay quay và kiểm tra phần gioăng tết chèn (gland packing) ở cổ van xem có hiện tượng rò rỉ nhẹ hay không để tiến hành siết nhẹ bù áp, đảm bảo van luôn kín khít tuyệt đối.

Câu hỏi thường gặp về van cầu hơi inox (FAQ)

Van cầu hơi inox có thể chịu được mức nhiệt độ tối đa là bao nhiêu?

Thông thường, dòng van chế tạo từ inox 304 hoặc 316 với đệm làm kín bằng kim loại hoặc Teflon chịu nhiệt cao cấp có thể làm việc ổn định trong dải nhiệt độ từ $180^\circ\text{C}$ đến $220^\circ\text{C}$. Một số dòng van cầu hơi thiết kế đặc biệt cho hệ hơi quá nhiệt có thể chịu tải lên tới trên $400^\circ\text{C}$.

Tại sao không nên dùng van bi để thay thế hoàn toàn cho van cầu trong hệ hơi?

Van bi đóng mở bằng cách xoay viên bi góc $90^\circ$. Khi bạn mở hé van bi để điều tiết hơi nóng, dòng hơi áp lực cao sẽ quét liên tục vào một góc của viên bi và lớp đệm Teflon làm kín. Điều này gây ra hiện tượng mài mòn bất đối xứng, khiến van bị rò rỉ hoàn toàn khi đóng lại. Van cầu với đĩa van đóng trực diện từ trên xuống là thiết kế duy nhất tối ưu cho việc điều tiết hơi lâu dài.

Làm cách nào để phân biệt nhanh van cầu inox 304 và inox 316 bằng mắt thường?

Về mặt ngoại quan bên ngoài, hai chất liệu này gần như giống nhau hoàn toàn. Cách chính xác nhất là bạn kiểm tra mác ký hiệu được đúc nổi trên thân van (ví dụ: CF8 tương đương inox 304, CF8M tương đương inox 316). Trong môi trường phòng thí nghiệm kỹ thuật, người ta sẽ dùng dung dịch thuốc thử inox chuyên dụng để nhận biết thông qua phản ứng đổi màu của bề mặt kim loại.

Kết luận

Sở hữu khả năng vận hành bền bỉ, chống ăn mòn xuất sắc cùng năng lực điều tiết lưu lượng dòng chảy vô song, van cầu hơi inox chính là khoản đầu tư thông minh và mang tính chiến lược cho mọi hệ thống năng lượng nhiệt công nghiệp. Việc lựa chọn đúng chủng loại, mác vật liệu và thông số áp suất ngay từ bước thiết kế ban đầu sẽ giúp doanh nghiệp ngăn chặn triệt để rủi ro rò rỉ, bảo vệ an toàn cho công nhân vận hành và tối ưu hóa tối đa hiệu suất sử dụng năng lượng van cầu hơi inox.
