Van cổng DN65 là gì?

Van Cổng DN65 Là Gì? Định Danh Kích Thước Đường Ống

Van cổng DN65 (còn được biết đến rộng rãi với tên tiếng Anh là gate valve DN65) là loại van công nghiệp chuyên dụng được lắp đặt trên đường ống với chức năng chính là đóng hoặc mở hoàn toàn để kiểm soát dòng lưu chất.

Về mặt thông số định danh kỹ thuật, ký hiệu "DN65" đại diện cho đường kính danh nghĩa bên trong của ống là xấp xỉ 65mm (tương đương với kích thước 2.5 inch của hệ Anh). Điểm đặc trưng lớn nhất của dòng van cổng 65mm này là thiết kế cho phép dòng chảy đi theo một đường thẳng tuyến tính. Khi van được mở hoàn toàn, độ mở của đĩa van bằng đúng đường kính trong của lòng ống, giúp lưu chất đi qua một cách trọn vẹn và tạo ra mức tổn thất áp suất thấp nhất trong số các dòng van khóa hiện nay.

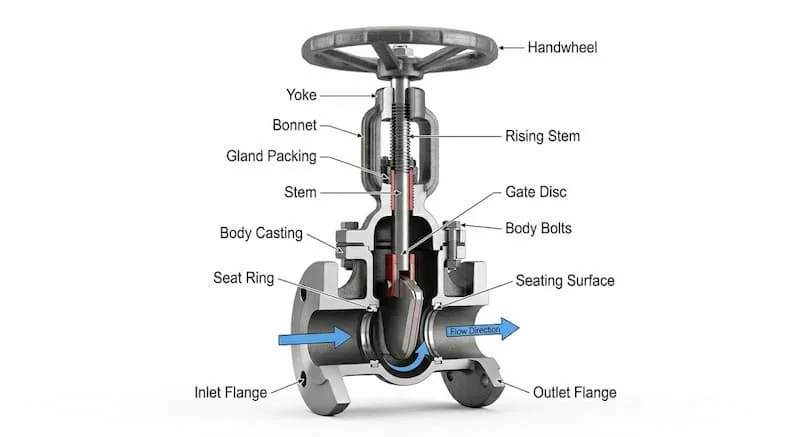

Nguyên Lý Hoạt Động Của Van Cổng

Cơ chế vận hành của van cổng dựa trên nguyên lý chuyển động tịnh tiến nâng lên hoặc hạ xuống của đĩa van (cánh van) thông qua sự truyền lực từ tay quay vô lăng đến trục van.

• Khi mở van: Người vận hành quay vô lăng theo chiều ngược kim đồng hồ, trục van kéo đĩa van di chuyển tịnh tiến lên phía trên, nằm hoàn toàn ngoài phạm vi đường đi của lưu chất. Lúc này, dòng chảy được thông suốt 100% mà không gặp bất kỳ vật cản nào.

• Khi đóng van: Tay quay được xoay theo chiều ngược lại, hạ đĩa van xuống vị trí đáy vách ngăn, ép chặt vào đệm làm kín để chặn đứng hoàn toàn dòng lưu chất.

Ưu điểm cơ học tuyệt đối của cơ chế này là đĩa van không nằm trên đường đi của lưu chất khi mở hoàn toàn, giúp loại bỏ hiện tượng mài mòn đĩa van do dòng chảy xiết và không gây nhiễu loạn dòng chảy bên trong hệ thống đường ống.

Các Loại Van Cổng DN65 Phổ Biến Trên Thị Trường

Tùy thuộc vào thiết kế trục van và đặc tính môi trường làm việc, nhà sản xuất phân chia dòng van này thành nhiều chủng loại khác nhau:

1. Van cổng ty nổi (Rising Stem Gate Valve)

Đây là dòng van có trục ty gắn liền với đĩa van và lộ ra ngoài. Khi xoay vô lăng để mở van, trục ty sẽ trồi cao lên phía trên.

• Đặc điểm: Giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng hay mở của van từ xa dựa vào chiều cao của ty van. Dòng van ty nổi DN65 này rất được ưa chuộng trong các hệ thống công nghiệp và đường ống PCCC vốn yêu cầu tính trực quan cao.

2. Van cổng ty chìm (Non-Rising Stem Gate Valve)

Ngược lại với dòng ty nổi, trục ren của van ty chìm được thiết kế nằm gọn bên trong thân van. Khi đóng mở, trục van chỉ xoay tròn tại chỗ mà không di chuyển tịnh tiến lên xuống.

• Đặc điểm: Kết cấu cực kỳ gọn gàng, tiết kiệm không gian lắp đặt theo chiều dọc. Dòng van ty chìm DN65 là lựa chọn kinh điển cho các hộp kỹ thuật, đường ống ngầm hoặc các trạm bơm có không gian hạn chế.

3. Van cổng inox DN65

Toàn bộ các bộ phận chịu lực và tiếp xúc trực tiếp với lưu chất đều được đúc từ chất liệu thép không gỉ cao cấp như Inox 304 hoặc Inox 316.

• Đặc điểm: Sở hữu đặc tính chống ăn mòn hóa học xuất sắc, chịu được dải nhiệt độ cao và áp suất lớn. Van cổng inox DN65 chuyên dụng cho hệ thống dẫn hóa chất, dung môi, hoặc các nhà máy chế biến thực phẩm và dược phẩm.

4. Van cổng gang DN65

Thân van được đúc từ gang cầu hoặc gang xám cường độ cao, đĩa van thường được bọc một lớp cao su EPDM để tăng độ kín.

• Đặc điểm: Giá thành rẻ, độ bền cơ học cao, chịu va đập tốt. Đây là dòng van cổng gang DN65 được ứng dụng rộng rãi nhất trong các mạng lưới phân phối nước sạch và thoát nước hiện nay.

Thông Số Kỹ Thuật Quan Trọng Của Van Cổng DN65

Để đảm bảo thiết bị hoạt động đồng bộ và an toàn trong hệ thống, kỹ sư MEP cần lưu ý các thông số kỹ thuật tiêu chuẩn sau:

• Kích thước định danh (Size): DN65 / 65mm / 2.5 inch (đường kính ngoài ống thực tế ~76mm).

• Áp suất làm việc (Pressure): PN10 / PN16 / PN25 (tương đương áp lực làm việc từ 10 bar đến 25 bar).

• Kiểu kết nối: Kết nối van mặt bích DN65 tiêu chuẩn.

• Tiêu chuẩn mặt bích áp dụng: JIS (JIS 10K, 20K), DIN (PN10, PN16), ANSI (Class 150), hoặc BS. Tiêu chuẩn này quyết định số lượng lỗ tâm và khoảng cách giữa các lỗ bu-lông khi kết nối với ống.

• Nhiệt độ làm việc an toàn: Thường dao động từ $-5^\circ\text{C}$ đến $80^\circ\text{C}$ đối với thân gang bọc cao su, và lên tới trên $200^\circ\text{C}$ đối với dòng thân thép, thân inox.

Bảng So Sánh Vật Liệu Chế Tạo Van Cổng DN65

Mỗi loại vật liệu đều mang những đặc tính kỹ thuật riêng biệt tương ứng với giá thành đầu tư:

Hậu Quả Của Việc Lựa Chọn Sai Thông Số Kính Van Chặn

Việc lựa chọn sai thông số kỹ thuật của dòng van cổng DN65 là một trong những lỗi gây tổn thất kinh tế nặng nề nhất cho các nhà thầu:

• Sai kích thước: Việc nhầm lẫn giữa DN65 với kích thước DN50 (ống phi 60mm) hoặc DN80 (ống phi 90mm) sẽ khiến hệ thống không thể lắp ráp mặt bích đồng bộ, buộc phải cắt nối ống, làm kéo dài thời gian thi công và phát sinh chi phí nhân công.

• Sai vật liệu: Sử dụng van gang thông thường cho đường ống dẫn nước thải có hàm lượng hóa chất cao sẽ làm thân van bị ăn mòn, rỗ bề mặt chỉ sau vài tháng vận hành, gây rò rỉ lưu chất ra môi trường.

• Sai áp lực chịu tải: Lắp đặt van tiêu chuẩn PN10 vào hệ thống tăng áp PCCC có áp lực đỉnh lên tới 14 bar sẽ làm nứt vỡ thân van, gây mất an toàn nghiêm trọng cho toàn bộ công trình.

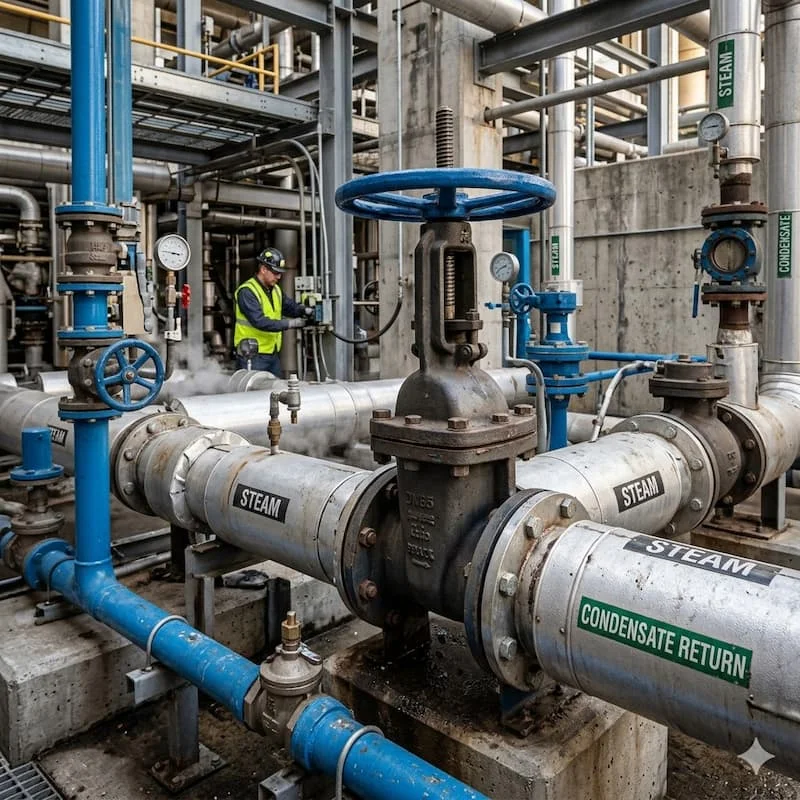

Ứng Dụng Thực Tế Của Van Cổng DN65

Nhờ dải kích thước trung bình và độ bền cơ học cao, dòng van công nghiệp DN65 này giữ vai trò then chốt trong nhiều hạ tầng kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC): Được lắp đặt tại các cụm bơm, đường ống phân phối nước lên các tầng của tòa nhà cao tầng làm van PCCC DN65 chuyên dụng để ngắt cô lập các vùng khi có sự cố.

• Trạm xử lý và cấp thoát nước sạch: Đóng vai trò là van khóa nước DN65 tổng tại các đầu phân nhánh đường ống cấp nước phân khu, khu dân cư.

• Hệ thống điều hòa không khí trung tâm (HVAC): Kiểm soát dòng nước lạnh hoặc nước nóng tuần hoàn qua các cụm Chiller và tháp tản nhiệt.

• Dây chuyền sản xuất công nghiệp: Xuất hiện tại các nhà máy giấy, dệt nhuộm, chế biến gỗ để đóng mở các đường ống dẫn chất lỏng công nghiệp.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Cổng

• Dùng van cổng để điều tiết lưu lượng dòng chảy: Đây là sai lầm kinh điển nhất trong kỹ thuật đường ống. Van cổng chỉ có chức năng đóng hoàn toàn hoặc mở hoàn toàn. Nếu mở hé đĩa van để tiết lưu, dòng lưu chất tốc độ cao sẽ va đập liên tục vào đĩa van, gây hiện tượng mài mòn cục bộ và làm hỏng gioăng làm kín, khiến van không thể đóng khít về sau. Đối với nhu cầu điều tiết, bạn bắt buộc phải dùng [van bi] hoặc van cầu.

• Bỏ qua tiêu chuẩn kết nối mặt bích: Mua van tiêu chuẩn JIS 10K để lắp vào hệ thống đường ống sẵn có sử dụng tiêu chuẩn DIN PN16 dẫn đến hiện tượng lệch tâm lỗ bu-lông, không thể siết ốc cố định.

• Thiếu chế độ bảo trì định kỳ: Không tra mỡ bôi trơn vào trục ren phần ty nổi khiến trục van bị rỉ sét, kẹt cứng sau một thời gian dài không vận hành.

Quy Trình Lắp Đặt Van Cổng DN65 Chuẩn Cơ Điện

• Bước 1: Vệ sinh bề mặt tiếp xúc: Làm sạch bụi bẩn, rỉ sét trên bề mặt hai mặt bích của van và đường ống ống.

• Bước 2: Đặt gioăng làm kín (Gasket): Đặt một lớp gioăng cao su hoặc gioăng teflon vào giữa hai mặt bích để đảm bảo độ kín khít tuyệt đối, chống rò rỉ nước sau khi siết.

• Bước 3: Gá bu-lông và siết đều tay: Xỏ toàn bộ bu-lông qua các lỗ mặt bích. Tiến hành siết đai ốc theo hình ngôi sao (siết đối xứng) để lực ép được phân bổ đều lên bề mặt gioăng, tránh hiện tượng vênh mặt bích.

• Bước 4: Thử áp và kiểm tra: Tiến hành bơm nước thử áp toàn hệ thống (Hydrotest) ở áp lực vận hành để kiểm tra độ kín của các mối nối mối bích trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp (FAQ)

1. Định danh DN65 tương đương với bao nhiêu inch và kích thước mm cụ thể ra sao?

Kích thước DN65 tương đương với 2.5 inch theo hệ đo lường Anh. Đường kính danh nghĩa bên trong lòng van xấp xỉ 65mm, đường kính ngoài của đường ống tương thích thường rơi vào khoảng 76mm.

2. Báo giá van cổng DN65 hiện nay khoảng bao nhiêu tiền?

Trên thị trường, mức giá của dòng van này có sự phân hóa rất lớn tùy thuộc vào thương hiệu và vật liệu chế tạo. Một chiếc van cổng gang DN65 phân khúc phổ thông có giá dao động từ 800.000 VNĐ đến 1.800.000 VNĐ. Trong khi đó, các dòng van cổng inox DN65 hoặc van chịu áp lực cao nhập khẩu chính hãng từ Hàn Quốc, Nhật Bản có giá từ 2.500.000 VNĐ đến trên 6.000.000 VNĐ một chiếc.

3. Tại sao hệ thống đường ống PCCC bắt buộc phải ưu tiên dùng van ty nổi?

Bởi vì van ty nổi cung cấp khả năng nhận biết trạng thái bằng mắt thường cực kỳ nhanh chóng. Khi có sự cố hỏa hoạn, đội ngũ cứu hỏa hoặc kỹ thuật viên vận hành chỉ cần nhìn vào chiều cao của trục ty nhô lên là biết ngay van đang ở trạng thái mở để cấp nước hay đang bị đóng, giúp tiết kiệm thời gian xử lý tình huống khẩn cấp.

4. Tôi có thể dùng van cổng DN65 để thay thế cho van 1 chiều không?

Hoàn toàn không. Van cổng là thiết bị đóng ngắt chủ động bằng tay quay hoặc động cơ, cho phép lưu chất đi qua cả hai chiều khi mở. Trong khi đó, [van 1 chiều] là thiết bị vận hành tự động bằng áp lực dòng chảy, có chức năng bắt buộc là ngăn dòng nước chảy ngược. Đây là hai thiết bị có chức năng hoàn toàn khác nhau trong hệ thống đường ống.

5. Bao lâu thì hệ thống van công nghiệp cần phải bảo trì một lần?

Tần suất bảo trì lý tưởng cho các dòng thết bị đường ống DN65 là từ 6 đến 12 tháng một lần. Quy trình bảo trì bao gồm việc tra dầu mỡ vào trục ren, kiểm tra độ mòn của gioăng bích và thực hiện vài chu kỳ đóng mở hoàn toàn để tránh hiện tượng kẹt đĩa do đóng cặn lâu ngày.

Kết Luận & Giải Pháp Vật Tư Hoàn Hảo cho Công Trình

Việc lựa chọn và thi công dòng van cổng DN65 đúng tiêu chuẩn kỹ thuật là yếu tố nền tảng để kiến tạo nên một hệ thống đường ống bền bỉ, an toàn và tối ưu áp lực dòng chảy. Hiểu rõ các thông số về kích thước, vật liệu và tiêu chuẩn kết nối sẽ giúp các nhà thầu và kỹ sư cơ điện chủ động kiểm soát tốt chất lượng công trình, loại bỏ triệt để các rủi ro rò rỉ hay sụt áp trong tương lai van cổng dn65.
