Van 1 chiều phi 34 là gì?

Van 1 Chiều Phi 34 Là Gì? Định Nghĩa Định Danh Kích Thước

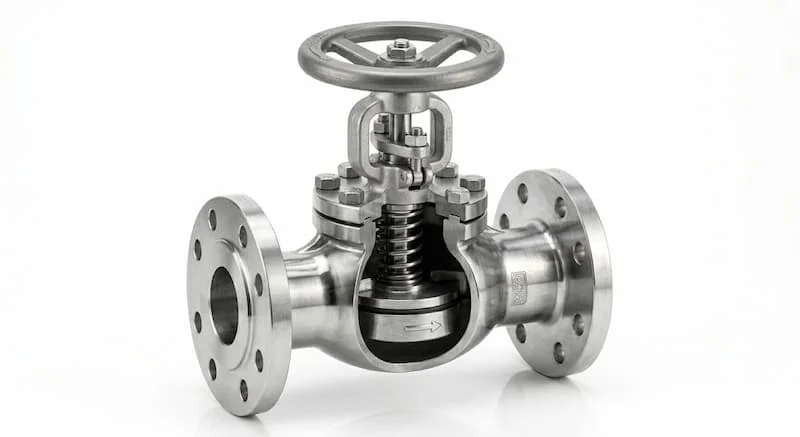

Van 1 chiều 34 (tiếng Anh thường gọi là check valve phi 34) là dòng thiết bị cơ khí đường ống chỉ cho phép dòng lưu chất (nước, chất lỏng, khí) đi qua theo một hướng duy nhất và tự động ngăn chặn dòng chảy theo chiều ngược lại.

Về mặt định danh kỹ thuật, ký hiệu "phi 34" tương đương với đường kính ngoài của đường ống danh nghĩa là xấp xỉ 34mm. Trong các catalog kỹ thuật tiêu chuẩn quốc tế, dòng sản phẩm này được phân loại thuộc nhóm kích thước DN32 (Đường kính danh nghĩa bên trong hệ mét) hoặc tương đương kích thước tiêu chuẩn 1 inch của hệ Anh. Dòng van kích thước này là một trong những thiết bị đường ống phổ biến nhất, xuất hiện liên tục trong cả các hệ thống nước dân dụng, cụm máy bơm gia đình lẫn các dây chuyền sản xuất công nghiệp nhẹ.

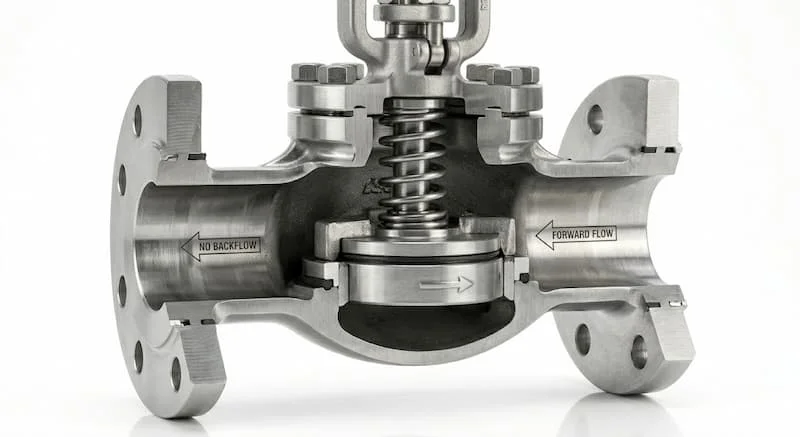

Nguyên Lý Hoạt Động Của Van 1 Chiều

Cơ chế vận hành của dòng van này hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng lưu chất mà không cần bất kỳ nguồn năng lượng bên ngoài nào kích hoạt. Khi dòng nước đi vào theo đúng chiều quy định, áp lực của dòng chảy sẽ lớn hơn lực đàn hồi hoặc trọng lượng của bộ phận làm kín, đẩy đĩa van ra và cho phép nước đi qua.

Ngược lại, khi dòng chảy có xu hướng dừng lại hoặc quay đầu, áp lực đẩy từ phía sau biến mất kết hợp với áp lực ngược của dòng lưu chất sẽ ngay lập tức ép chặt đĩa van về vị trí đóng ban đầu. Tùy thuộc vào cấu tạo bên trong, van có thể hoạt động theo dạng van lò xo (dùng lực đàn hồi của lò xo để ép đĩa van) hoặc van cánh lật (dùng trọng lượng cánh van tự rơi để đóng). Ý nghĩa tối cao của chu trình này là tạo ra cơ chế van chống chảy ngược, giữ lại áp suất tĩnh cho đường ống và bảo vệ các thiết bị đắt tiền phía sau như máy bơm hay đồng hồ đo lưu lượng.

Các Loại Van 1 Chiều Phi 34 Phổ Biến Trên Thị Trường

Để tối ưu hóa hiệu năng cho từng vị trí lắp đặt cụ thể, các đơn vị thiết kế cơ điện MEP thường phân loại dòng thiết bị này theo ba kết cấu cơ học cốt lõi sau:

1. Van 1 chiều lò xo

Kết cấu bên trong bao gồm một đĩa van phẳng được định vị bằng một trục và lò xo bằng thép không gỉ. Khi áp suất dòng chảy thắng được lực lò xo, van mở ra.

• Đặc tính vận hành: Thiết kế cực kỳ nhỏ gọn, tiết kiệm không gian lắp đặt. Nhờ lực ép liên tục của lò xo, loại van này có thể lắp đặt linh hoạt theo cả phương ngang hoặc phương thẳng đứng đều đạt độ kín khít tuyệt đối.

2. Van 1 chiều cánh lật

Cấu tạo đĩa van được gắn cố định trên một bản lề treo tự do phía trên dòng chảy, hoạt động đóng mở giống như một chiếc cánh cửa lật.

• Đặc tính vận hành: Do cánh van có thể mở góc lớn theo hướng dòng chảy nên loại van này tạo ra không gian lưu thông rộng, ít gây tổn thất áp suất và đảm bảo lưu lượng dòng chảy đạt mức tối đa. Tuy nhiên, loại van này bắt buộc phải lắp đặt theo phương ngang để trọng lực có thể kéo cánh van đóng lại khi dòng nước chảy ngược.

3. Van 1 chiều lá lật inox

Là một dạng cải tiến cao cấp của van cánh lật nhưng toàn bộ thân van và bộ phận lá lật đều được chế tạo hoàn toàn từ vật liệu thép không gỉ cường độ cao (Inox 304 hoặc Inox 316).

• Đặc tính vận hành: Khả năng chống ăn mòn hóa học xuất sắc, bề mặt siêu nhẵn hạn chế bám bẩn. Sản phẩm chuyên dụng cho các hệ thống cấp nước sạch, công nghệ thực phẩm hoặc môi trường hóa chất ăn mòn cao.

Thông Số Kỹ Thuật Cần Biết Khi Lựa Chọn

Khi tiếp cận bản vẽ kỹ thuật hoặc lựa chọn thiết bị cho công trình, bạn cần nắm rõ các thông số nền tảng sau của sản phẩm để tránh các lỗi lắp đặt:

• Kích thước định danh: DN32 / Phi 34 / 1" (1 inch). Đường kính ngoài ống thực tế tiêu chuẩn Việt Nam thường rơi vào khoảng 33.4mm - 34mm.

• Áp suất làm việc tiêu chuẩn: Thường là PN10 (áp lực làm việc tối đa 10 bar) hoặc PN16 (áp lực làm việc tối đa 16 bar). Hệ thống dân dụng thông thường chỉ cần sử dụng tiêu chuẩn PN10, trong khi các tòa nhà cao tầng hoặc nhà máy công nghiệp yêu cầu tiêu chuẩn PN16 để chịu tải áp suất xung kích.

• Nhiệt độ làm việc: Phụ thuộc rất lớn vào vật liệu thân van và vật liệu gioăng làm kín (EPDM, PTFE hay cao suNBR), dao động từ $0^\circ\text{C}$ đến $120^\circ\text{C}$.

• Kiểu kết nối: Phần lớn dòng van phi 34 sử dụng kiểu kết nối ren (tiêu chuẩn ren NPT hoặc BSPT) giúp thao tác lắp đặt nhanh chóng, chỉ một số ít dòng van chuyên dụng cho công nghiệp nặng mới sử dụng kiểu kết nối mặt bích.

So Sánh Các Loại Vật Liệu Chế Tạo Van 1 Chiều Phi 34

Vật liệu cấu tạo là yếu tố quyết định trực tiếp đến độ bền vận hành cũng như giá thành của sản phẩm. Dưới đây là bảng so sánh chi tiết giúp bạn đưa ra lựa chọn đầu tư chính xác nhất:

Tại Sao Phải Chọn Đúng Kích Thước Và Chủng Loại Van Phi 34?

Trong quy trình thi công lắp đặt van nước, việc chọn sai kích thước hoặc chủng loại van là một sai lầm mang tính hệ thống. Nhiều thợ kỹ thuật non kinh nghiệm thường có thói quen tính toán vo, dẫn đến việc chọn mua nhầm kích thước.

Nếu bạn chọn một chiếc van nhỏ hơn rồi dùng đầu chuyển bậc (bầu giảm) để thu ống về phi 34, dòng chảy sẽ bị thắt nút cổ chai tại vị trí van, làm tăng tổn thất áp suất đột ngột và làm giảm đáng kể lưu lượng nước ở đầu ra. Ngược lại, nếu lắp đặt sai chủng loại vật liệu – ví dụ như dùng van nhựa cho đường ống nước nóng năng lượng mặt trời – van sẽ nhanh chóng bị biến dạng, rò rỉ lưu chất và mất hoàn toàn chức năng chống chảy ngược. Chọn đúng ngay từ đầu chính là điểm cốt lõi để bảo vệ dòng tiền đầu tư vật tư của doanh nghiệp.

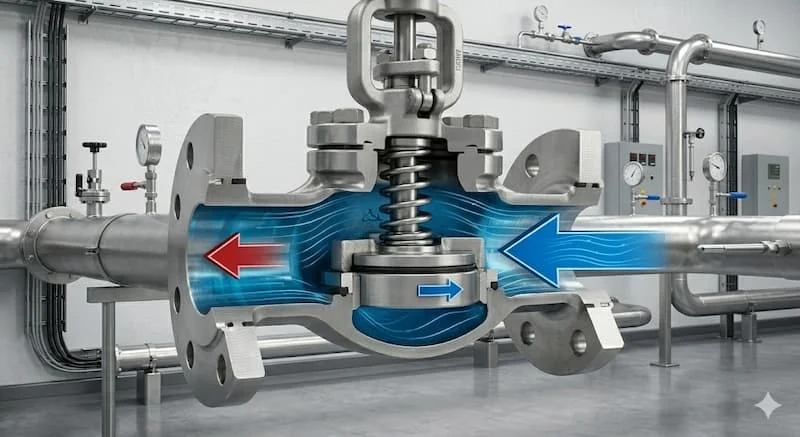

Ứng Dụng Thực Tế Của Van 1 Chiều Phi 34

Nhờ kích thước đường kính ở mức trung bình, dòng van DN32 này là giải pháp kỹ thuật tiêu chuẩn cho rất nhiều vị trí trọng yếu:

• Vị trí sau máy bơm nước: Đây là ứng dụng phổ biến nhất. Van được lắp ngay tại đầu ra của máy bơm tăng áp hoặc bơm đẩy cao nhằm ngăn chặn áp lực nước từ trên bồn cao tầng dội ngược lại khi bơm ngắt, bảo vệ cánh bơm không bị vỡ hoặc quay ngược gây cháy động cơ (van cho máy bơm).

• Hệ thống bồn nước và bình nóng lạnh: Ngăn chặn nước nóng từ bình chứa chảy ngược lại đường ống nước lạnh gây hỏng đường ống nhựa thông thường hoặc gây bỏng.

• Đường ống hồi của hệ thống HVAC/Chiller: Đảm bảo dòng lưu chất tuần hoàn đi đúng chu trình thiết kế, không tạo ra các dòng đối lưu gây nhiễu loạn nhiệt độ.

• Hệ thống lọc và xử lý nước sạch: Giữ cho dòng nước sau khi lọc không bị trào ngược lại bể chứa nước thô chưa xử lý.

Các Sai Lầm Thường Gặp Khi Thi Công Lắp Đặt

Thực tế công trình cho thấy, rất nhiều hệ thống gặp sự cố không phải do chất lượng van kém, mà do lỗi từ khâu thi công:

• Nhầm lẫn tai hại giữa phi 34 với dòng DN25: Nhiều người thường nghĩ ống 1 inch tương đương phi 25mm nên mua nhầm van DN25. Thực tế, ống 1 inch có đường kính ngoài là ~34mm (DN32), còn DN25 tương đương với ống phi 27mm.

• Lắp ngược chiều mũi tên dòng chảy: Trên mọi thân van 1 chiều đều có đúc nổi một mũi tên chỉ hướng. Nếu thợ lắp ngược hướng mũi tên này với hướng đi mong muốn của nước, van sẽ đóng chặt hoàn toàn và chặn đứng toàn bộ nguồn nước sạch của hệ thống.

• Không kiểm tra áp suất danh định: Lắp đặt van nhựa PN6 vào hệ thống bơm tăng áp có áp lực đỉnh lên đến 10 bar, dẫn đến hiện tượng nổ vỡ thân van ngay trong lần chạy thử đầu tiên.

Quy Trình Lắp Đặt Van 1 Chiều Phi 34 Chuẩn Kỹ Thuật

Việc thi công lắp đặt cần tuân thủ nghiêm ngặt theo 4 bước bài bản sau đây:

• Bước 1: Vệ sinh đầu ống: Tiến hành làm sạch hoàn toàn các phoi kim loại, mạt nhựa hoặc lớp băng keo cũ bám trên đầu ren của ống phi 34.

• Bước 2: Quấn cao su non (băng tan): Đối với van kết nối ren, tiến hành quấn cao su non quanh đầu ren ống theo chiều thuận của ren kim đồng hồ từ 15 - 20 vòng để đảm bảo độ kín khít.

• Bước 3: Định hướng và siết chặt: Đặt van đúng theo chiều mũi tên trùng với chiều dòng nước đi. Dùng mỏ lết siết nhẹ nhàng, vừa đủ lực. Tránh siết quá tay đối với van đồng hoặc van nhựa vì có thể làm nứt cổ ren.

• Bước 4: Test áp lực và nghiệm thu: Mở máy bơm để chạy thử nghiệm hệ thống. Quan sát kỹ các mối nối xem có hiện tượng rò rỉ nước hay không, đồng thời ngắt bơm để kiểm tra khả năng giữ áp, chống chảy ngược của van.

Câu Hỏi Thường Gặp (FAQ)

1. Van 1 chiều phi 34 chính xác là bao nhiêu inch?

Kích thước van phi 34 tương đương chính xác với kích thước tiêu chuẩn 1 inch trong hệ thống đo lường quốc tế và được ký hiệu kỹ thuật là DN32.

2. Giá van 1 chiều phi 34 trên thị trường hiện nay dao động khoảng bao nhiêu?

Mức giá của dòng van này rất đa dạng và phụ thuộc hoàn toàn vào vật liệu: Dòng van nhựa có giá rất rẻ chỉ từ 30.000 - 80.000 VNĐ; van 1 chiều đồng phân khúc phổ thông dao động từ 120.000 - 350.000 VNĐ; riêng đối với các dòng van 1 chiều lá lật inox cao cấp nhập khẩu có giá từ 450.000 đến trên 900.000 VNĐ/chiếc.

3. Hệ thống bơm nước giếng khoan gia đình nên dùng van lò xo hay van cánh lật?

Đối với đường ống hút hoặc đẩy của máy bơm nước gia đình, dòng van lò xo phi 34 luôn là lựa chọn tối ưu nhất. Cơ chế lò xo giúp van phản ứng đóng ngắt ngay lập tức khi bơm dừng, ngăn hiện tượng tụt nước mồi cực kỳ hiệu quả mà không phụ thuộc vào góc lắp đặt của ống.

4. Tại sao van 1 chiều mới lắp vẫn có hiện tượng nước bị rò rỉ chảy ngược?

Nguyên nhân phổ biến nhất là do nguồn nước chứa nhiều cặn bẩn, sỏi cát nhỏ hoặc mạt cưa nhựa phát sinh trong quá trình thi công. Các tạp chất này bị kẹt vào giữa đĩa van và bệ van, khiến đĩa van không thể đóng kín hoàn toàn. Bạn cần tháo van ra, vệ sinh sạch sẽ lòng van và lắp lại.

5. Tuổi thọ trung bình của một chiếc van 1 chiều công nghiệp là bao lâu?

Trong điều kiện làm việc tiêu chuẩn với nước sạch dân dụng, van đồng và van inox có tuổi thọ vận hành rất cao, dao động từ 3 đến 5 năm mà không cần thay thế. Đối với van nhựa, tuổi thọ thường ngắn hơn, khoảng từ 1 đến 2 năm tùy thuộc vào mức độ tiếp xúc với ánh nắng mặt trời và nhiệt độ môi trường.

Kết Luận & Giải Pháp Tối Ưu Cho Hệ Thống Của Bạn

Đầu tư một chiếc van 1 chiều phi 34 chất lượng cao và phù hợp với thông số kỹ thuật là giải pháp kinh tế nhất để bảo vệ toàn vẹn cho hệ thống đường ống công trình của bạn. Đừng để những sai lầm nhỏ trong khâu chọn kích thước hay vật liệu làm ảnh hưởng đến tiến độ và độ an toàn của toàn bộ hệ thống cơ điện van 1 chiều phi 34.
