Motor Van Là Gì? Phân Loại, Thông Số & Cách Chọn Chuẩn Nhất

Trong kỷ nguyên công nghiệp hóa, việc vận hành các hệ thống đường ống bằng phương pháp thủ công đang bộc lộ rất nhiều hạn chế nghiêm trọng. Hãy thử tưởng tượng một nhà máy có hàng trăm chiếc van nằm ở các vị trí trên cao, không gian hẹp hoặc trong môi trường độc hại; việc cử công nhân đến vặn từng chiếc vô lăng không chỉ làm lãng phí thời gian, tốn nhân công mà còn không thể đáp ứng được tính chính xác về mặt thời gian. Khi hệ thống cần kích hoạt kịch bản ứng phó sự cố khẩn cấp, việc chậm trễ vài giây vận hành thủ công có thể dẫn đến hậu quả bục vỡ đường ống hoặc thất thoát lưu chất.

Để giải quyết triệt để bài toán tự động hóa dòng chảy, thiết bị motor đường van chính là chìa khóa công nghệ tối ưu nhất hiện nay. Tuy nhiên, khi đứng trước hàng loạt lựa chọn về nguồn điện, lực kéo hay kiểu điều khiển, không ít kỹ sư và nhà thầu cảm thấy bối rối. Nếu chọn sai công suất kéo, motor sẽ bị quá tải dẫn đến cháy nổ; nếu chọn sai điện áp, thiết bị sẽ không thể đấu nối vào tủ điều khiển trung tâm. Bài viết này, dưới góc nhìn chuyên sâu của chuyên gia tự động hóa, sẽ cung cấp cho bạn một cẩm nang toàn diện để hiểu rõ và lựa chọn chính xác thiết bị truyền động này.

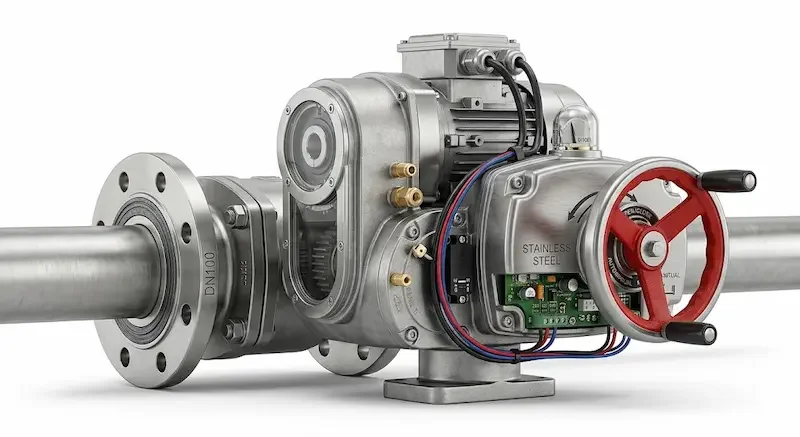

Motor van là gì?

Để định nghĩa theo dạng cấu trúc chuẩn dữ liệu trích xuất (SEO snippet): Motor đường van (hay còn gọi là bộ điều khiển van, thiết bị truyền động van - actuator valve) là một thiết bị cơ điện được lắp đặt trực tiếp lên phần trục của các loại van cơ thông thường, có chức năng chuyển đổi năng lượng (điện năng hoặc khí nén) thành mô-men xoắn để thực hiện việc đóng, mở hoặc điều tiết dòng lưu chất trong đường ống một cách tự động từ xa.

Sự xuất hiện của bộ điều khiển truyền động này đã thay đổi hoàn toàn phương thức quản lý vận hành của các ngành công nghiệp. Thay vì dùng sức người, toàn bộ thao tác vận hành giờ đây được số hóa, nhận lệnh trực tiếp từ phòng điều khiển trung tâm thông qua hệ thống tủ PLC hoặc máy tính Scada. Thiết bị này biến một chiếc van cơ khí tĩnh trở thành một thành phần thông minh, có khả năng phản ứng linh hoạt theo kịch bản lập trình sẵn, giúp nâng cao độ chính xác, đảm bảo an toàn tuyệt đối và cắt giảm tối đa chi phí nhân sự vận hành.

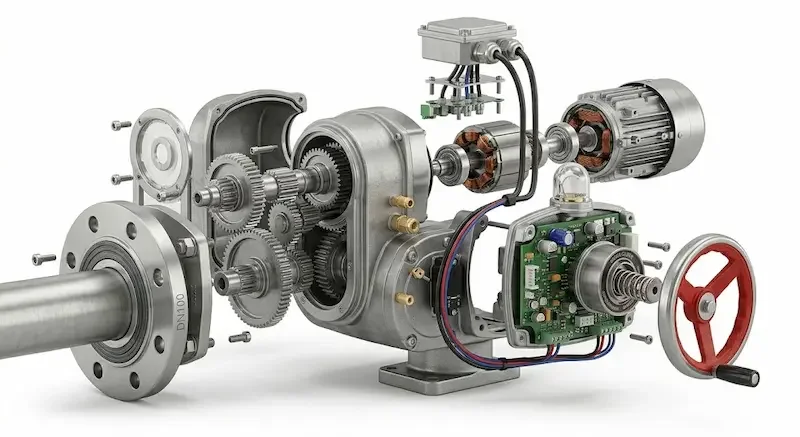

Nguyên lý hoạt động của motor van

Về mặt kết cấu, một bộ điều khiển van tự động thường được cấu thành từ ba thành phần cốt lõi: Động cơ sơ cấp (motor), bộ hộp số giảm tốc và mạch mạch điều khiển. Nguyên lý vận hành của thiết bị tuân theo một chuỗi truyền động động học khép kín và logic.

Khi nhận được tín hiệu kích hoạt từ trung tâm (có thể là dòng điện hoặc lệnh xung), motor bên trong khoang chứa sẽ bắt đầu quay với tốc độ cao. Tuy nhiên, lực quay trực tiếp từ motor rất nhỏ và không đủ sức để chiến thắng được ma sát cũng như áp lực của dòng nước trong đường ống. Lúc này, xung lực sẽ được dẫn truyền qua một hệ thống hộp số giảm tốc bằng bánh răng hợp kim. Hộp số này có nhiệm vụ hạ tốc độ quay xuống nhiều lần nhưng đồng thời lại tăng lực momen xoắn lên gấp bội.

Trục ra của hộp số được kết nối trực tiếp với trục của thân van. Lực xoắn cực đại này sẽ làm quay trục van để đóng hoặc mở cánh van (như van bi xoay góc 90 độ hoặc van bướm xoay đĩa). Khi cánh van chạm đến vị trí mở hoàn toàn hoặc đóng hoàn toàn, hệ thống công tắc hành trình bên trong bộ điện sẽ tự động ngắt nguồn để bảo vệ động cơ không bị om điện hay cháy nổ.

Phân loại motor van phổ biến hiện nay

Dựa vào dạng năng lượng sử dụng và phương thức điều khiển dòng chảy, thị trường hiện nay phân chia dòng sản phẩm này thành 3 phân khúc chính nhằm tối ưu cho từng điều kiện nhà xưởng khác nhau.

Motor đường van điện (Electric Actuator)

Đây là dòng thiết bị phổ biến nhất trong các ứng dụng dân dụng và công nghiệp thông thường nhờ tính tiện lợi cực cao. Van điều khiển điện có thể dễ dàng đấu nối vào lưới điện có sẵn của nhà máy mà không cần đầu tư thêm hệ thống máy nén khí phụ trợ cồng kềnh. Chúng vận hành êm ái, kiểm soát góc quay cực kỳ chính xác và có độ bền bỉ rất cao trong môi trường khô ráo.

Motor đường van khí nén (Pneumatic Actuator)

Khác với dòng điện, dòng khí nén sử dụng áp lực khí (thường từ 3 - 8 bar) để đẩy piston dịch chuyển, tạo ra lực xoay trục van. Ưu điểm tuyệt đối của motor đường van khí nén là tốc độ đóng mở cực nhanh (chỉ mất 1 - 2 giây, trong khi bộ điện mất 10 - 20 giây). Đặc biệt, do không sử dụng tia lửa điện, thiết bị này là lựa chọn bắt buộc cho các môi trường có nguy cơ cháy nổ cao như kho xăng dầu, nhà máy hóa chất hay hầm mỏ.

Motor đường van điều khiển tuyến tính (Modulating Actuator)

Nếu như hai dòng van ON/OFF thông thường chỉ có hai trạng thái là đóng hết hoặc mở hết, thì van điều khiển tuyến tính sử dụng tín hiệu dòng điện 4-20mA hoặc điện áp 0-10V để điều khiển cánh van mở theo các góc mong muốn (ví dụ: mở 20%, 50%, 75%). Thiết bị này đóng vai trò sống còn trong việc điều tiết chính xác lưu lượng, nhiệt độ hoặc áp suất của hệ thống.

Thông số kỹ thuật của motor van cần biết

Để thiết bị hoạt động ổn định, không bị chập cháy hoặc quá tải, khi chọn lựa bạn bắt buộc phải đọc vị được các thông số motor đường van cốt lõi từ nhà sản xuất:

• Điện áp nguồn (Voltage): Phổ biến nhất là dòng motor đường van 220V AC (dùng cho điện lưới dân dụng, nhà máy nhỏ) và dòng motor đường van 24V DC/AC (ưu tiên dùng trong các hệ thống yêu cầu độ an toàn cao chống giật, hoặc tích hợp trong các mạch tủ điều khiển khép kín). Đối với các dòng van tải trọng cực lớn, nguồn điện 380V 3 pha sẽ được áp dụng.

• Mô-men xoắn (Torque): Tính bằng đơn vị $Nm$. Đây là thông số quan trọng nhất. Nếu lực torque của motor thấp hơn lực cản lực ma sát của van, cánh van sẽ bị kẹt cứng và động cơ sẽ bị cháy chỉ sau vài lần kích hoạt. Thông thường, các kích cỡ lớn như motor đường van DN50 DN100 sẽ yêu cầu lực momen xoắn rất lớn.

• Thời gian đóng mở (Travel Time): Là khoảng thời gian để thiết bị thực hiện hết một chu trình từ đóng sang mở hoàn toàn, dao động từ vài giây đến vài chục giây tùy thuộc vào tỷ số truyền của hộp số.

• Tiêu chuẩn bảo vệ IP (Ingress Protection): Thể hiện khả năng kháng bụi và nước của vỏ bọc ngoài. Thiết bị lắp đặt trong nhà xưởng thông thường cần đạt chuẩn IP65, riêng các thiết bị lắp ngoài trời chịu mưa gió hoặc hầm chứa ẩm ướt bắt buộc phải đạt tiêu chuẩn IP67 hoặc IP68 để ngăn nước rỉ vào mạch điện gây chập mạch.

So sánh motor van điện vs motor đường van khí nén

Mỗi giải pháp truyền động đều có những ưu điểm và giới hạn kỹ thuật riêng biệt, việc đặt chúng lên bàn cân so sánh sẽ giúp các nhà thầu tối ưu hóa bài toán kinh tế và kỹ thuật.

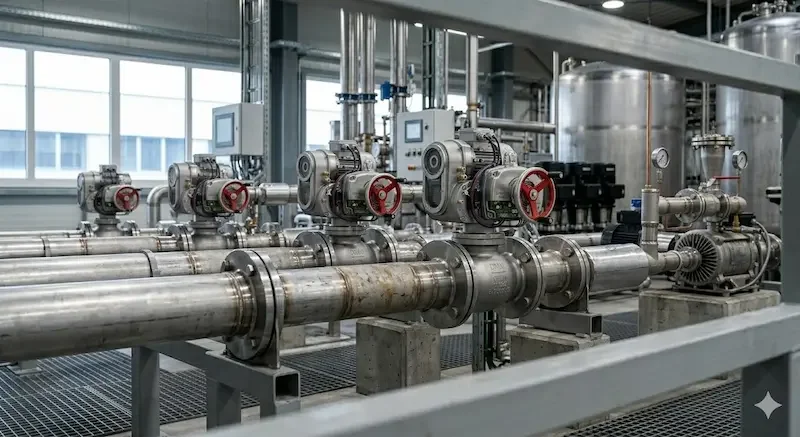

Ứng dụng thực tế và những sai lầm thường gặp

Hệ thống van tự động sử dụng bộ truyền động motor hiện nay đang phủ sóng dày đặc trong mọi hạ tầng hạ tầng kỹ thuật:

• Hệ thống cấp nước và xử lý nước thải: Điều khiển các dòng van bướm kích thước lớn tại các trạm bơm, nhà máy nước sạch đô thị.

• Hệ thống điều hòa không khí trung tâm (HVAC): Vận hành các dòng van chiller, van điều tiết nước nóng/nước lạnh để kiểm soát nhiệt độ phòng tòa nhà.

• Nhà máy sản xuất công nghiệp: Ứng dụng trong dây chuyền sản xuất thực phẩm, dệt nhuộm, sản xuất giấy nhờ khả năng phối hợp nhịp nhàng với cảm biến áp suất và lưu lượng.

Những hậu quả nghiêm trọng khi lựa chọn sai

• Chọn sai lực Momen xoắn (Torque): Do muốn tiết kiệm chi phí, người mua chọn bộ điều khiển có lực torque vừa khít hoặc nhỏ hơn lực cản của van. Khi dòng chất lỏng có áp lực lớn tràn qua, van bị ép chặt khiến motor không thể quay nổi, dẫn đến tình trạng om nguồn và cháy cuộn dây đồng bên trong.

• Môi trường lắp đặt không phù hợp: Đưa một bộ motor có chuẩn bảo vệ IP65 ra lắp đặt lộ thiên ngoài trời không có mái che. Sau vài trận mưa lớn, nước mưa sẽ xâm nhập qua các khe gioăng cao su, phá hủy hoàn toàn bảng mạch điện tử điều khiển bên trong, gây hỏng hóc thiết bị và làm gián đoạn toàn bộ dây chuyền sản xuất.

Cách chọn motor van chuẩn và lưu ý thi công

Để tránh lãng phí ngân sách và sở hữu một hệ thống tự động hóa vận hành hoàn hảo, hãy áp dụng bộ checklist kiểm duyệt nghiêm ngặt dưới đây từ chuyên gia:

Checklist kỹ thuật khi lựa chọn mua

1. Xác định loại van cơ đang dùng: Đó là van bi, van bướm hay van cổng? Cơ cấu chuyển động là xoay góc $90^\circ$ hay tịnh tiến tịnh tiến dọc trục?

2. Tính toán lực Torque dư dự phòng: Luôn chọn lực momen xoắn của motor lớn hơn từ $20 - 30\%$ so với lực mô-men xoắn định mức của thân van để dự phòng trường hợp cặn bẩn bám làm kẹt van sau vài năm sử dụng.

3. Đồng bộ điện áp điều khiển: Kiểm tra hệ thống tủ điện hiện tại đang xuất tín hiệu nguồn dòng nào ($220V$ hay $24V$) để mua mã sản phẩm tương thích.

4. Xác định phương thức vận hành: Hệ thống chỉ cần đóng mở đơn thuần (chọn ON/OFF) hay cần điều tiết lưu lượng dòng chảy (chọn tuyến tính)?

Lưu ý quan trọng khi lắp đặt thi công

Khi tiến hành gá ráp bộ điều khiển vào thân van, kỹ sư phải đảm bảo trục của motor và trục của van nằm trên một đường thẳng tuyệt đối. Nếu lắp đặt bị lệch tâm, lực truyền động sẽ bị chéo góc, gây mòn trục nhanh chóng và làm hỏng hộp số của motor. Trước khi đóng điện vận hành chính thức bằng hệ thống tự động, bắt buộc phải dùng lục lăng hoặc tay quay cơ kèm theo để test thử hành trình đóng mở bằng tay xem cánh van có bị cọ xát hay kẹt ở đâu không, sau đó mới tiến hành đấu nối dây nguồn và dây tín hiệu.

Câu hỏi thường gặp về motor van (FAQ)

Tôi có thể mua lẻ motor đường van để tự lắp vào chiếc van cơ đang có sẵn ở nhà không?

Hoàn toàn được, với điều kiện chiếc van cơ của bạn phải có thiết kế phần tháp (pad) đạt tiêu chuẩn kết nối quốc tế (thường là chuẩn ISO 5211). Nếu van cơ thế hệ cũ không có sẵn bệ đỡ này, bạn sẽ phải gia công thêm một bộ đồ gá (bracket) và trục nối trung gian rất phức tạp để đồng bộ thiết bị.

Sự khác biệt thực tế giữa motor van điều khiển tuyến tính và van ON/OFF là gì?

Bộ điều khiển ON/OFF chỉ nhận biết hai trạng thái giới hạn: hoặc là mở hoàn toàn $100\%$, hoặc là đóng kín $0\%$. Trong khi đó, bộ điều khiển tuyến tính nhận tín hiệu điều khiển analog từ cảm biến hoặc bộ điều khiển trung tâm để đưa cánh van vào bất kỳ vị trí góc mở mong muốn nào, giúp kiểm soát chính xác áp suất và nhiệt độ dòng chảy.

Khi nhà máy bị mất điện đột xuất, motor đường van điện có tự động đóng lại được không?

Các dòng motor điện thông thường sẽ giữ nguyên vị trí tại thời điểm mất điện. Tuy nhiên, nếu hệ thống của bạn yêu cầu tính năng an toàn cao (bắt buộc phải đóng hoặc mở khi mất điện), bạn phải chọn dòng motor tích hợp lò xo tự động lò xo phản hồi (Spring Return) hoặc lắp thêm bộ lưu điện UPS dự phòng cho thiết bị.

Kết luận

Đầu tư hệ thống tự động hóa bằng motor đường van là một bước đi chiến lược giúp doanh nghiệp tối ưu hóa quy trình vận hành, nâng cao độ an toàn kỹ thuật và cắt giảm chi phí nhân công về lâu dài. Việc thấu hiểu bản chất thiết bị, tính toán chính xác lực momen xoắn và lựa chọn mác tiêu chuẩn IP phù hợp chính là chìa khóa để kiến tạo nên một hệ thống đường ống bền bỉ, vận hành ổn định qua năm tháng motor van.
