Van báo động DN125 là gì?

Van báo động DN125 là gì? Trong những tình huống khẩn cấp khi hỏa hoạn xảy ra, từng giây trôi qua đều vô cùng quý giá. Một hệ thống phòng cháy chữa cháy (PCCC) tiêu chuẩn không chỉ cần có khả năng dập tắt đám cháy mà còn phải có khả năng phát hiện sớm và cảnh báo kịp thời cho con người sơ tán. Trong đó, van nước báo động DN125 đóng vai trò là "trái tim" của hệ thống Sprinkler tự động, đảm bảo dòng nước chữa cháy luôn sẵn sàng và truyền tín hiệu báo động chính xác ngay khi đầu phun được kích hoạt. Hiểu rõ cấu tạo, nguyên lý vận hành và cách lựa chọn thiết bị này là yêu cầu tiên quyết để đảm bảo an toàn cho mọi công trình.

Vì sao van nước báo động DN125 là thiết bị quan trọng trong hệ thống PCCC?

Khi đám cháy bùng phát, nhiệt độ cao làm vỡ nút thạch anh tại các đầu Sprinkler, giải phóng áp lực nước trong đường ống. Tại thời điểm này, van nước báo động DN125 đóng vai trò quyết định. Nếu không có thiết bị này, dòng nước sẽ chỉ đơn thuần chảy qua các đầu phun mà không ai hay biết, làm giảm hiệu quả cứu hộ và khiến lực lượng PCCC chậm trễ trong việc tiếp cận hiện trường.

Van báo động không chỉ kiểm soát lưu lượng mà còn là thiết bị liên kết giữa cơ học và điện tử. Nó vừa duy trì áp lực ổn định trong hệ thống ống nhánh, vừa là bộ phận kích hoạt chuông nước cơ học và công tắc áp suất gửi tín hiệu về trung tâm điều khiển. Việc hiểu rõ cấu tạo của thiết bị này không chỉ giúp nhà thầu thi công đúng kỹ thuật mà còn là chìa khóa để vận hành hệ thống chữa cháy bền vững và an toàn.

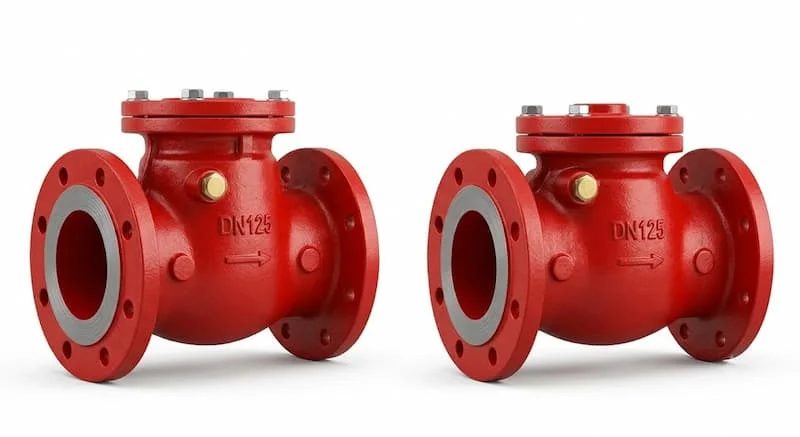

Van báo động DN125 là gì?

Van báo động DN125 (Alarm Check Valve DN125) là phụ kiện chuyên dụng trong hệ thống chữa cháy Sprinkler, được thiết kế để kiểm soát lưu lượng nước và truyền tín hiệu cảnh báo. Với kích thước danh định DN125 (tương đương 5 inch), thiết bị này thường được lắp đặt tại các trục đường ống chính của hệ thống chữa cháy tự động.

Đặc điểm nhận biết và Vai trò

• Kích thước: DN125 phù hợp với các đường ống có đường kính khoảng 140mm, đáp ứng lưu lượng nước lớn cho các tòa nhà trung bình và lớn.

• Chất liệu: Thường được đúc từ gang cầu hoặc gang dẻo, bề mặt phủ sơn Epoxy chống ăn mòn để chịu được môi trường ẩm ướt trong thời gian dài.

• Vai trò: Thiết bị vừa thực hiện chức năng của van một chiều (chống chảy ngược), vừa là "bộ não" kích hoạt toàn bộ hệ thống cảnh báo cháy (chuông nước và tín hiệu điện) ngay khi có dòng nước chuyển động trong hệ thống.

Nguyên lý hoạt động của van nước báo động DN125

Nguyên lý của van nước báo động DN125 dựa trên sự cân bằng áp lực giữa phía trên và phía dưới cánh van.

1. Trạng thái bình thường: Áp lực nước trong hệ thống được duy trì ổn định. Cánh van được đóng chặt nhờ áp lực nước phía trên, ngăn chặn dòng chảy đi vào buồng báo động.

2. Khi xảy ra cháy: Đầu Sprinkler vỡ, nước bắt đầu thoát ra ngoài làm áp lực phía trên cánh van giảm đột ngột. Sự chênh lệch áp lực này đẩy cánh van mở ra.

3. Quá trình kích hoạt: Nước chảy qua van đi vào buồng báo động. Tại đây, áp lực nước làm quay chuông nước (cảnh báo cơ học) và tác động lên công tắc áp suất để gửi tín hiệu điện về trung tâm PCCC.

Bản chất của thiết bị này là sự kết hợp khéo léo giữa van một chiều và hệ thống truyền dẫn tín hiệu. Nó không chỉ ngăn dòng chảy ngược mà còn biến áp lực nước thành các cảnh báo cụ thể, đóng vai trò sống còn trong việc thông báo hỏa hoạn.

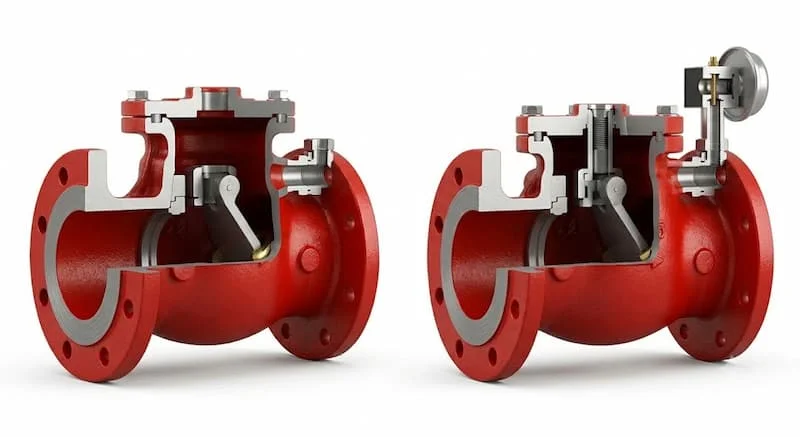

Cấu tạo chi tiết của van nước báo động DN125

Một bộ van hoàn chỉnh được thiết kế tinh xảo để đảm bảo độ nhạy cao nhất:

• Thân van: Thường làm từ gang cầu, có độ chịu lực cực tốt.

• Cánh van: Bộ phận quan trọng nhất, có gioăng làm kín bằng cao su chuyên dụng, đảm bảo không rò rỉ áp suất hệ thống.

• Buồng báo động (Alarm Port): Khu vực trung gian tiếp nhận dòng nước khi cánh van mở.

• Công tắc áp suất & Chuông nước: Hai thiết bị ngoại vi gắn trực tiếp vào thân van để thực hiện chức năng báo động cơ học và báo tín hiệu cho hệ thống thông minh.

Các loại van báo động phổ biến hiện nay

Tùy vào điều kiện môi trường, hệ thống có thể sử dụng các loại van khác nhau:

• Wet Alarm Valve: Hệ thống luôn chứa đầy nước, phổ biến nhất ở các công trình thương mại.

• Dry Alarm Valve: Hệ thống sử dụng khí nén, dành cho các kho lạnh hoặc nơi có nhiệt độ dưới 0°C.

• Deluge Valve & Pre-action Valve: Sử dụng cho các khu vực nguy hiểm, yêu cầu kích hoạt hàng loạt hoặc quy trình kiểm soát khắt khe.

Thông số kỹ thuật quan trọng

• Kích thước: DN125 (5 inch).

• Áp suất: Phổ biến ở mức PN16 hoặc PN20, chịu được áp lực làm việc cao.

• Tiêu chuẩn: Phải đạt các chuẩn quốc tế như UL/FM, BS, ANSI để đảm bảo độ tin cậy trong PCCC.

• Vật liệu: Gang cầu phủ Epoxy, đảm bảo độ bền tối thiểu 10-15 năm.

Tại sao không thể thay thế bằng van một chiều thông thường?

Nhiều người lầm tưởng có thể dùng van một chiều để thay thế van nước báo động DN125. Đây là sai lầm nguy hiểm. Van một chiều chỉ có tính năng chống chảy ngược, trong khi van báo động được thiết kế riêng với các cổng kết nối tín hiệu (công tắc áp suất) và buồng tạo trễ để tránh báo động giả do dao động áp lực nước.

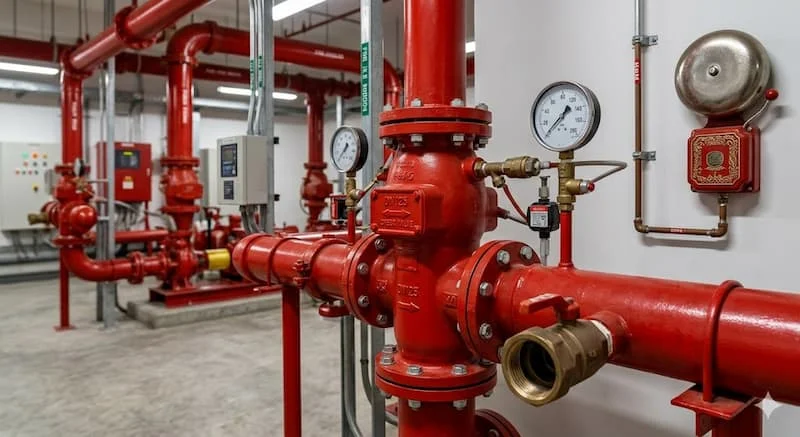

Ứng dụng thực tế và sai lầm thường gặp

Van nước báo động DN125 là lựa chọn lý tưởng cho:

• Chung cư cao tầng, trung tâm thương mại.

• Kho logistics và nhà máy sản xuất.

• Bệnh viện, khách sạn có diện tích rộng.

Những sai lầm nghiêm trọng khi lựa chọn

• Không đạt chuẩn UL/FM: Việc sử dụng van không rõ nguồn gốc hoặc không đạt chứng nhận quốc tế khiến hệ thống không được nghiệm thu.

• Sai kích thước: DN125 phải khớp hoàn toàn với đường ống chính; nếu sai sẽ gây sụt áp, giảm hiệu quả chữa cháy.

• Bỏ qua bảo trì: Việc cặn bẩn bám vào cánh van hoặc công tắc áp suất hỏng sẽ khiến hệ thống "im lặng" khi có cháy thật.

Hướng dẫn lựa chọn và Checklist lắp đặt

Để tối ưu hóa hệ thống, hãy thực hiện theo 5 bước:

1. Xác định quy mô: Tính toán tổng số lượng Sprinkler để chọn đúng đường kính DN125.

2. Tính lưu lượng: Đảm bảo lưu lượng thiết kế phù hợp với áp lực định mức của van.

3. Tiêu chuẩn kỹ thuật: Ưu tiên sản phẩm có chứng chỉ UL/FM.

4. Lựa chọn thương hiệu: Chọn các nhà sản xuất có uy tín trong ngành PCCC.

5. Kiểm tra tính tương thích: Đảm bảo các phụ kiện như chuông nước đi kèm đồng bộ.

Checklist lắp đặt:

• ☑ Kiểm tra kích thước chính xác DN125.

• ☑ Lắp đúng chiều dòng chảy (có mũi tên chỉ dẫn trên thân van).

• ☑ Kiểm tra gioăng làm kín trước khi siết bulong.

• ☑ Kiểm tra hoạt động của chuông nước và công tắc áp suất.

• ☑ Thực hiện chạy thử áp suất (Pressure test) theo tiêu chuẩn.

FAQ: Câu hỏi thường gặp về van nước báo động DN125

Van báo động DN125 có bắt buộc không?

Có, trong hầu hết các quy chuẩn PCCC của hệ thống Sprinkler tự động, việc có van báo động là yêu cầu bắt buộc.

DN125 tương đương bao nhiêu inch?

DN125 tương đương với kích thước ống 5 inch.

Bao lâu nên bảo trì một lần?

Nên kiểm tra định kỳ 6 tháng/lần để vệ sinh cánh van và thử hoạt động của công tắc áp suất.

Vì sao cần chứng nhận UL/FM?

Đây là tiêu chuẩn khắt khe nhất thế giới về thiết bị PCCC, chứng minh độ bền và độ tin cậy tuyệt đối.

Kết luận

Van nước báo động DN125 là thiết bị không thể thay thế trong mọi hệ thống chữa cháy Sprinkler chuyên nghiệp. Việc lựa chọn thiết bị chính hãng, đạt chuẩn chất lượng cùng với quy trình lắp đặt, bảo trì chuẩn mực sẽ giúp bạn bảo vệ an toàn cho công trình, giảm thiểu tối đa rủi ro từ hỏa hoạn.
