Mặt bích vuông là gì?

Mặt bích vuông là gì? Trong các hệ thống đường ống công nghiệp hiện đại, việc đảm bảo tính chắc chắn và linh hoạt trong lắp đặt là yêu cầu sống còn. Từ các nhà máy xử lý nước thải quy mô lớn, hệ thống phòng cháy chữa cháy (PCCC) cho đến các đường ống HVAC phức tạp, nhu cầu kết nối thiết bị với đường ống luôn đòi hỏi độ chính xác cao. Mặt bích hình vuông nổi lên như một giải pháp kết nối đặc biệt, không chỉ giúp cố định thiết bị vững chãi mà còn tối ưu hóa quy trình bảo trì, tháo lắp định kỳ. Hãy cùng tìm hiểu chi tiết về vai trò và cách ứng dụng hiệu quả loại phụ kiện này trong bài viết dưới đây.

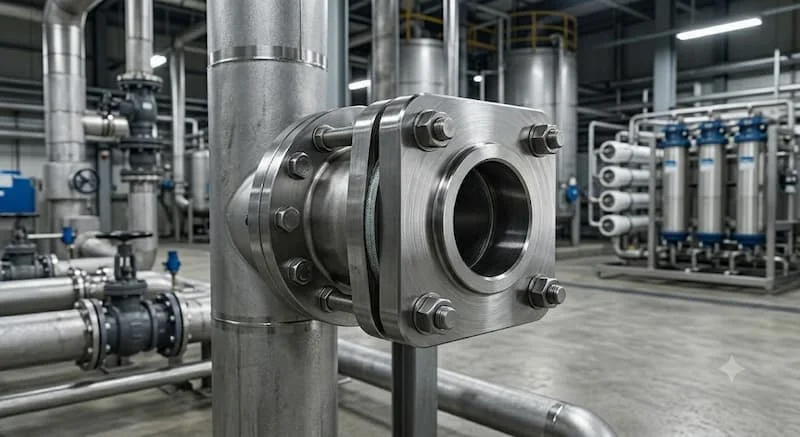

Mặt bích hình vuông được sử dụng như thế nào trong thực tế?

Trong môi trường công nghiệp khắc nghiệt, sự ổn định của hệ thống đường ống quyết định hiệu suất vận hành toàn diện. Mặt bích hình vuông đóng vai trò là "chốt chặn" quan trọng tại các điểm kết nối giữa máy bơm, van khóa và các đoạn ống. Tại các nhà máy nước, nơi áp lực dòng chảy thường xuyên thay đổi, mặt bích hình vuông giúp thiết bị bám sát bề mặt tiếp xúc, giảm thiểu rung lắc và nguy cơ rò rỉ.

Đối với hệ thống HVAC hay PCCC, việc kết nối các thiết bị dạng hộp hoặc các đường ống có không gian hạn chế trở nên dễ dàng hơn nhờ cấu trúc hình vuông phẳng. Thay vì hàn chết các mối nối, việc sử dụng mặt bích hình vuông cho phép kỹ thuật viên tháo lắp thiết bị nhanh chóng để kiểm tra, vệ sinh hoặc thay thế mà không làm ảnh hưởng đến cấu trúc tổng thể của hệ thống. Đây chính là điểm khác biệt khiến mặt bích hình vuông trở thành lựa chọn ưu tiên trong những cấu trúc cần tính bảo trì cao.

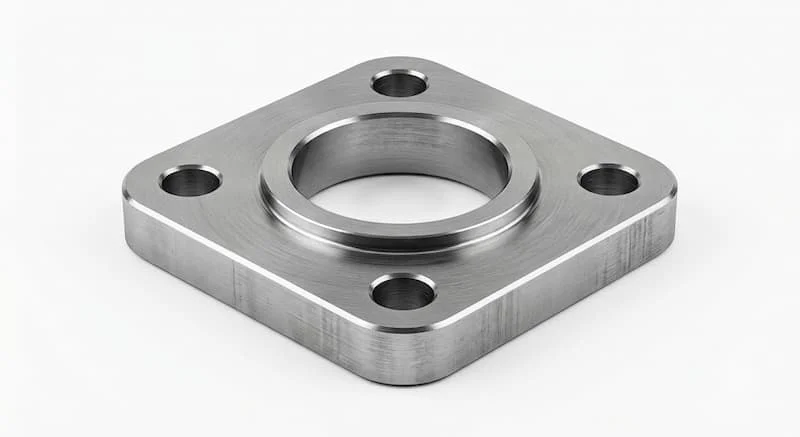

Mặt bích vuông là gì?

Mặt bích hình vuông là một loại phụ kiện cơ khí chuyên dụng, có hình dạng vuông vức với hệ thống lỗ bắt bulong được gia công chính xác ở bốn góc. Mục đích chính của nó là tạo ra một liên kết chắc chắn giữa hai đầu đường ống hoặc giữa đường ống và thiết bị (như van, máy bơm, bộ trao đổi nhiệt).

Đặc điểm nhận biết

Để phân biệt với các loại bích khác, bạn có thể dựa vào các yếu tố:

• Hình dạng: Thiết kế hình vuông hoàn hảo giúp tối ưu hóa không gian lắp đặt tại các góc cạnh.

• Lỗ bắt bulong: Thường có 4 lỗ ở các góc, hỗ trợ phân bổ lực ép đều lên bề mặt gioăng làm kín.

• Vật liệu: Được chế tạo từ thép cacbon, thép không gỉ (inox) hoặc gang tùy theo môi trường làm việc.

Cấu tạo cơ bản

Một bộ mặt bích hình vuông bao gồm: thân bích cứng cáp, lỗ tâm (nơi dòng lưu chất đi qua), hệ thống lỗ bulong và bề mặt tiếp xúc (thường được phay rãnh hoặc tạo nhám để tăng độ bám cho gioăng).

Nguyên lý hoạt động của mặt bích hình vuông

Cơ chế hoạt động của mặt bích hình vuông dựa trên nguyên tắc ép kín bằng bulong. Khi các bulong được siết chặt vào bốn góc, chúng tạo ra một lực nén đồng đều lên gioăng làm kín (gasket) nằm giữa hai mặt bích. Lực nén này khiến vật liệu gioăng biến dạng nhẹ, lấp đầy các khe hở siêu nhỏ trên bề mặt tiếp xúc, từ đó ngăn chặn sự rò rỉ của lưu chất ngay cả dưới áp lực cao.

Sở dĩ kết nối mặt bích được ưu tiên hơn hàn chết là nhờ tính "mở". Hàn chết tạo ra mối nối vĩnh viễn, khó sửa chữa và dễ bị biến dạng do ứng suất nhiệt. Ngược lại, kết nối bằng mặt bích hình vuông cho phép chịu được rung động, dễ dàng tháo rời và thay thế gioăng khi cần mà không làm hư hại đường ống gốc. Điều này giúp tối ưu hóa chi phí vận hành dài hạn cho các nhà máy.

Các loại mặt bích hình vuông phổ biến hiện nay

Việc lựa chọn đúng loại mặt bích quyết định tuổi thọ của cả hệ thống. Dưới đây là phân loại chi tiết:

Theo vật liệu

• Mặt bích hình vuông thép: Có độ bền cơ học cực cao, chịu được áp lực lớn và chi phí đầu tư ban đầu hợp lý. Đây là lựa chọn phổ biến cho các hệ thống hơi nóng hoặc nước thông thường.

• Mặt bích hình vuông inox (SUS304, SUS316): Đặc tính chống ăn mòn vượt trội, không gỉ sét. Rất phù hợp trong các nhà máy thực phẩm, hóa chất hoặc môi trường nước mặn.

• Mặt bích hình vuông gang: Chịu tải trọng tốt, giảm chấn hiệu quả. Thường xuất hiện trong các đường ống dẫn nước thải hoặc hệ thống hạ tầng đô thị.

Theo phương pháp kết nối

• Mặt bích hàn cổ (Weld Neck): Phần cổ dài giúp giảm ứng suất, chịu áp lực rất cao.

• Mặt bích hàn trượt (Slip-on): Dễ căn chỉnh, tiết kiệm thời gian lắp đặt.

• Mặt bích ren: Sử dụng cho các hệ thống đường ống nhỏ, không cần yêu cầu hàn.

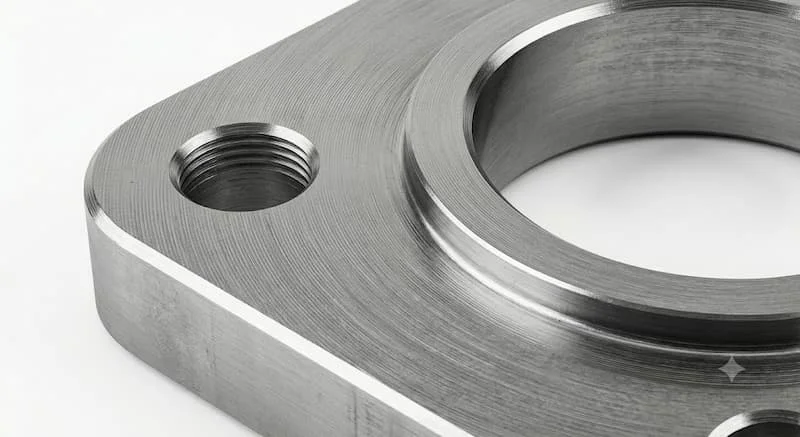

Thông số kỹ thuật của mặt bích hình vuông

Khi tìm mua mặt bích hình vuông, kỹ sư cần nắm rõ các thông số kỹ thuật tiêu chuẩn để đảm bảo tính tương thích:

So sánh mặt bích vuông và mặt bích tròn

Nên dùng mặt bích hình vuông khi bạn cần kết nối các máy móc có bề mặt vuông, giúp phân bổ lực siết đều bốn góc và tiết kiệm không gian lắp đặt. Ngược lại, nếu hệ thống ống dẫn thẳng dài và chịu áp lực dòng chảy liên tục, mặt bích tròn vẫn là lựa chọn ưu việt hơn về mặt khí động học.

Tại sao nhiều hệ thống vẫn sử dụng mặt bích hình vuông?

Ưu điểm lớn nhất của mặt bích hình vuông là khả năng cố định vững chãi. Do hình dạng vuông, nó không bị xoay trong quá trình siết bulong, giúp việc lắp đặt trở nên chính xác hơn. Ngoài ra, tại các vị trí gần tường hoặc các góc máy, mặt bích hình vuông giúp tận dụng không gian hiệu quả hơn so với mặt bích tròn.

Tuy nhiên, cần lưu ý hạn chế của loại bích này là không chịu được áp lực cực cao như bích tròn trong các đường ống dẫn dầu khí áp suất lớn, do cấu trúc góc vuông dễ tập trung ứng suất tại các điểm gãy góc hơn là cấu trúc tròn phân bổ lực đều 360 độ.

Ứng dụng thực tế trong công nghiệp

Mặt bích hình vuông đóng vai trò thiết yếu trong nhiều lĩnh vực:

• Hệ thống HVAC: Kết nối các đường ống gió, máy lọc khí có khung hình vuông.

• Nhà máy thực phẩm/Hóa chất: Sử dụng inox chống ăn mòn để đảm bảo vệ sinh.

• Hệ thống PCCC: Cố định các đầu bơm và van chặn, đảm bảo an toàn tuyệt đối khi vận hành.

• Xử lý nước: Phù hợp với các thiết bị lọc, van xả có thiết kế mặt kết nối vuông.

Những sai lầm thường gặp

Nhiều kỹ thuật viên thường chọn sai tiêu chuẩn (ví dụ: bích JIS lắp cho đường ống chuẩn ANSI), dẫn đến lỗ bulong không khớp. Ngoài ra, việc bỏ qua gioăng làm kín phù hợp hoặc siết bulong không theo hình ngôi sao (siết chéo) thường xuyên gây ra tình trạng rò rỉ, nứt bích và làm giảm tuổi thọ hệ thống trầm trọng.

Hướng dẫn lựa chọn và Checklist lắp đặt

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ quy trình 5 bước sau:

1. Xác định kích thước đường ống (DN).

2. Xác định áp lực vận hành (PN).

3. Kiểm tra môi trường làm việc (độ ăn mòn, nhiệt độ).

4. Chọn vật liệu phù hợp (Thép, Inox hay Gang).

5. Đối chiếu tiêu chuẩn mặt bích (JIS, ANSI, DIN...).

Checklist kiểm tra trước khi lắp đặt:

• [ ] Kiểm tra kích thước và độ phẳng bề mặt.

• [ ] Đảm bảo gioăng làm kín không bị nứt vỡ.

• [ ] Sử dụng bulong đúng cấp bền.

• [ ] Siết bulong theo hình ngôi sao để lực nén đều.

• [ ] Thực hiện test áp suất sau khi lắp đặt.

FAQ: Câu hỏi thường gặp về mặt bích hình vuông

Mặt bích vuông dùng để làm gì?

Dùng để kết nối đường ống với thiết bị hoặc các đoạn ống, giúp tháo lắp và bảo trì dễ dàng.

Nên chọn mặt bích hình vuông inox hay thép?

Nếu môi trường có hóa chất hoặc thực phẩm, hãy chọn inox để tránh ăn mòn. Nếu cần tiết kiệm chi phí trong môi trường thông thường, hãy chọn thép.

Mặt bích hình vuông có chịu áp lực cao được không?

Có, nhưng cần chọn đúng độ dày và cấp vật liệu theo tiêu chuẩn PN tương ứng.

Tổng kết

Mặt bích hình vuông là linh kiện không thể thiếu trong các hệ thống công nghiệp đòi hỏi độ chính xác và khả năng bảo trì cao. Việc hiểu rõ đặc tính, tiêu chuẩn và quy trình lắp đặt sẽ giúp bạn tối ưu hóa hiệu suất hệ thống, giảm thiểu rủi ro rò rỉ và tiết kiệm chi phí bảo dưỡng.
