Van cổng tay quay DN100 là gì?

Van cổng tay quay DN100 là gì? Trong các hệ thống cấp thoát nước, hạ tầng PCCC hay các dây chuyền sản xuất công nghiệp, việc kiểm soát dòng chảy một cách ổn định và an toàn là yêu cầu kỹ thuật sống còn. Với kích thước danh nghĩa DN100 (tương đương đường kính ống khoảng 100mm/4 inch), đây là kích thước đường ống rất phổ biến trong các công trình từ dân dụng vừa và lớn đến nhà máy sản xuất. Tuy nhiên, việc lựa chọn đúng loại van nước cổng tay quay DN100 phù hợp giữa hàng trăm thương hiệu và chất liệu trên thị trường không phải là điều dễ dàng đối với nhiều chủ đầu tư và đơn vị thi công.

Việc không hiểu rõ thông số kỹ thuật, chọn sai vật liệu hoặc nhầm lẫn giữa các tiêu chuẩn kết nối không chỉ dẫn đến tình trạng rò rỉ lưu chất, gây tốn kém chi phí sửa chữa, mà còn làm gián đoạn toàn bộ quá trình vận hành hệ thống. Bài viết này sẽ giúp bạn giải mã chi tiết về cấu tạo, nguyên lý vận hành và những tiêu chí vàng để lựa chọn van nước cổng tay quay DN100 bền bỉ, hiệu quả nhất cho dự án của mình.

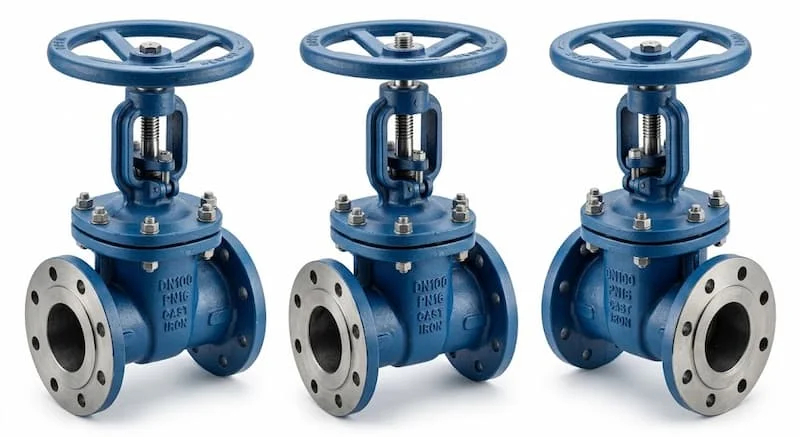

Van cổng tay quay DN100 là gì?

Van cổng tay quay DN100 là dòng van công nghiệp thông dụng, được thiết kế để điều khiển đóng mở dòng lưu chất thông qua cơ cấu vô lăng (tay quay). Kích thước danh nghĩa DN100 cho biết van được thiết kế chuyên biệt để lắp đặt trên các đường ống có đường kính trong xấp xỉ 100 mm (hay 4 inch). Đây là kích thước "điểm chạm" quan trọng, vừa đủ lớn để đảm bảo lưu lượng nước ổn định cho các tòa nhà, nhà máy, nhưng vẫn đảm bảo sự gọn nhẹ trong lắp đặt.

Vai trò chính của thiết bị này là đóng hoàn toàn hoặc mở hoàn toàn dòng chảy, từ đó giúp cách ly các thiết bị, máy bơm hoặc một đoạn đường ống khi cần bảo trì, sửa chữa. Điểm ưu việt của van nước cổng tay quay DN100 so với các dòng van khác là khả năng lưu thông lưu chất cực tốt, gần như không gây cản trở dòng chảy và tổn thất áp suất thấp, đảm bảo hệ thống luôn duy trì được hiệu suất tối đa.

Nguyên lý hoạt động của van nước cổng tay quay DN100

Cơ chế vận hành của van nước cổng tay quay DN100 dựa trên nguyên lý nâng hạ đĩa van vuông góc với hướng di chuyển của dòng chảy. Khi người vận hành xoay tay quay theo chiều mở, trục van (được liên kết ren với tay quay) sẽ kéo đĩa van nâng lên khỏi vị trí chắn dòng, tạo ra đường thông hoàn hảo cho lưu chất di chuyển qua. Ngược lại, khi xoay tay quay theo chiều đóng, đĩa van sẽ hạ xuống, ép chặt vào gioăng làm kín trên thân van để chặn đứng toàn bộ dòng lưu chất.

Bản chất của hoạt động này là tạo ra sự kín khít tuyệt đối khi đóng van nhờ lực ép cơ học từ trục van xuống đĩa van. Do được thiết kế để đóng/mở toàn phần, cơ chế này giúp van vận hành rất ổn định, tránh được tình trạng rung lắc hay gây ra va đập thủy lực (búa nước) thường gặp nếu hệ thống đóng mở đột ngột.

Cấu tạo van nước cổng tay quay DN100

Một chiếc van nước cổng tay quay DN100 đạt chuẩn công nghiệp bao gồm các thành phần quan trọng, được lắp ghép với độ chính xác cao:

• Thân van: Bộ phận chịu lực chính, thường được đúc từ gang cầu, gang dẻo, thép hoặc inox tùy vào môi trường sử dụng.

• Nắp van: Liên kết chặt chẽ với thân van bằng hệ thống bulong, bảo vệ các bộ phận bên trong và cho phép tháo dỡ để bảo trì.

• Trục van: Truyền chuyển động từ tay quay xuống đĩa van, được gia công ren sắc nét để đảm bảo sự dịch chuyển mượt mà.

• Đĩa van: Bộ phận trực tiếp ngăn chặn dòng lưu chất, được bao phủ bởi lớp cao su (EPDM/NBR) hoặc kim loại tùy model.

• Tay quay (Vô lăng): Điểm tiếp xúc trực tiếp với người vận hành, giúp thao tác đóng mở trở nên dễ dàng và nhẹ nhàng hơn.

• Gioăng làm kín: Chi tiết "trái tim" đảm bảo độ kín khít, ngăn chặn rò rỉ tại vị trí tiếp xúc giữa đĩa van và thân van.

Phân loại van nước cổng tay quay DN100 phổ biến

Trên thị trường hiện nay, van nước cổng tay quay DN100 được chia thành các loại chính để phù hợp với từng nhu cầu lắp đặt:

• Van cổng ty nổi DN100: Trục van sẽ nhô lên cao khi mở, giúp người vận hành dễ dàng quan sát trạng thái đóng mở từ xa mà không cần lại gần. Rất thích hợp cho các nhà máy, nơi yêu cầu kiểm soát nhanh.

• Van cổng ty chìm DN100: Trục van nằm bên trong thân, giúp tiết kiệm không gian lắp đặt. Đây là lựa chọn tối ưu cho hệ thống đường ống ngầm hoặc các không gian nhỏ hẹp, phổ biến trong hệ thống PCCC.

• Vật liệu chế tạo: Van cổng gang DN100 là lựa chọn kinh tế nhất cho hệ thống nước sạch thông thường, trong khi van cổng inox DN100 là "cứu cánh" cho môi trường có độ ăn mòn cao như hóa chất hoặc xử lý nước thải công nghiệp.

So sánh van nước cổng tay quay DN100 và van bướm DN100

Khi đứng trước quyết định chọn van nước cổng tay quay DN100 hay van bướm cùng kích thước, bạn cần cân nhắc ưu nhược điểm của từng loại:

• Van cổng DN100: Sở hữu độ kín tuyệt đối, không gây cản trở dòng chảy, giúp bơm vận hành tiết kiệm điện năng hơn. Tuy nhiên, van khá cồng kềnh và chi phí sản xuất cao hơn.

• Van bướm DN100: Thiết kế cực kỳ nhỏ gọn, chi phí thấp, lắp đặt nhanh. Tuy nhiên, cấu tạo cánh bướm nằm giữa đường ống sẽ gây ra một phần tổn thất áp suất đáng kể, không phù hợp cho các hệ thống cần lưu lượng tối ưu.

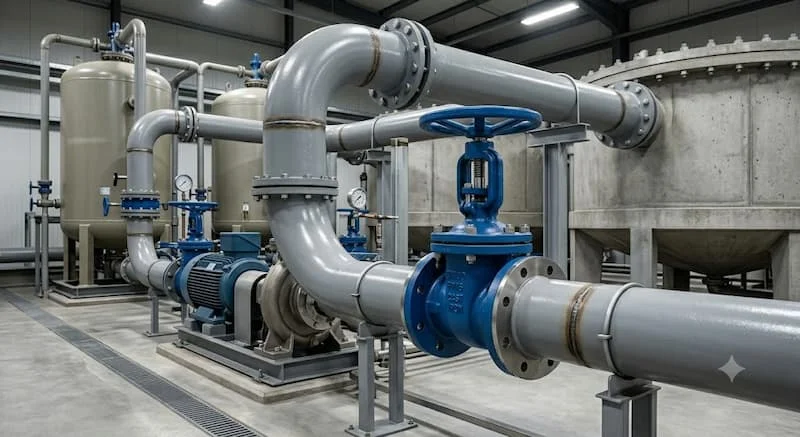

Ứng dụng thực tế và sai lầm khi lựa chọn

Nhờ vào kích thước DN100 linh hoạt, thiết bị này hiện diện từ hệ thống cấp nước sinh hoạt, mạng lưới PCCC của các tòa nhà chung cư đến các hệ thống HVAC, xử lý nước thải và nhà máy chế biến thực phẩm.

Sai lầm lớn nhất khi mua sắm là dùng van cổng để điều tiết lưu lượng (mở hé). Điều này sẽ làm cho đĩa van rung lắc, gây mài mòn nhanh chóng và hư hỏng gioăng. Van cổng chỉ được sử dụng để đóng hoàn toàn hoặc mở hoàn toàn. Ngoài ra, việc chọn sai tiêu chuẩn mặt bích (JIS, DIN, ANSI) so với đường ống sẵn có cũng gây tốn kém thời gian lắp đặt.

Câu hỏi thường gặp (FAQ)

1. DN100 tương đương bao nhiêu inch?

DN100 là kích thước chuẩn quốc tế, tương đương với kích thước danh nghĩa khoảng 4 inch (4").

2. Van cổng tay quay DN100 có dùng để điều tiết lưu lượng không?

Không nên. Van cổng được thiết kế cho mục đích chặn dòng hoặc mở dòng hoàn toàn; việc dùng để điều tiết sẽ gây hại nhanh chóng cho bộ phận làm kín.

3. Nên chọn van gang hay inox cho DN100?

Gang có giá thành hợp lý, phù hợp cho hệ thống nước sạch và PCCC. Inox 304/316 cần thiết cho các môi trường hóa chất ăn mòn hoặc yêu cầu độ sạch cao (thực phẩm, dược phẩm).

4. Van DN100 thường dùng mức áp suất nào?

Các mức áp suất phổ biến nhất là PN10 và PN16, đáp ứng được 90% nhu cầu vận hành trong công trình hiện nay.

5. Van cổng DN100 có tuổi thọ bao lâu?

Nếu lựa chọn vật liệu đúng và được bảo trì định kỳ (bôi trơn, kiểm tra gioăng), van có thể vận hành ổn định từ 10–20 năm.

Kết luận

Van cổng tay quay DN100 là mảnh ghép quan trọng giúp hệ thống đường ống của bạn vận hành trơn tru, an toàn và bền bỉ. Sự đầu tư đúng đắn vào chất lượng van ngay từ đầu không chỉ giúp bạn giảm bớt chi phí vận hành, bảo trì mà còn đảm bảo sự an tâm tuyệt đối trong suốt quá trình sản xuất kinh doanh.
