Bích rỗng là gì?

Bích rỗng là gì? Trong các hệ thống công nghiệp hiện đại, việc duy trì sự vận hành ổn định và khả năng bảo trì linh hoạt cho đường ống là ưu tiên hàng đầu. Từ các nhà máy cấp thoát nước, hệ thống hơi nóng đến những đường ống khí nén phức tạp, nhu cầu kết nối thiết bị với đường ống luôn đòi hỏi độ chính xác và tính bền vững cực cao. Bích tròn rỗng nổi lên như một phụ kiện cơ khí không thể thay thế, đóng vai trò là "cầu nối" hoàn hảo cho phép tháo lắp, sửa chữa mà không cần cắt bỏ đường ống. Hãy cùng tìm hiểu sâu hơn về tầm quan trọng và cách ứng dụng hiệu quả loại mặt bích này trong các công trình công nghiệp.

Vì sao bích tròn rỗng được sử dụng phổ biến trong hệ thống đường ống?

Trong thực tế vận hành, các đường ống không chỉ là những đoạn thẳng dài mà còn là mạng lưới kết nối giữa máy bơm, van khóa và các thiết bị đo đạc. Việc hàn chết các mối nối thường gây khó khăn cho công tác bảo trì định kỳ. Khi đó, bích tròn rỗng trở thành giải pháp ưu việt nhất. Loại mặt bích này giúp tạo ra một điểm kết nối chắc chắn nhưng lại cực kỳ linh hoạt, cho phép kỹ thuật viên tháo lắp thiết bị nhanh chóng để vệ sinh hoặc thay thế linh kiện mà không gây hại đến cấu trúc đường ống.

Khả năng chịu áp lực tốt và sự đa dạng về tiêu chuẩn sản xuất giúp bích tròn rỗng trở thành phụ kiện được sử dụng nhiều nhất hiện nay. Không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe, chúng còn là chìa khóa để tối ưu hóa thời gian dừng máy, giúp các nhà máy duy trì năng suất cao và đảm bảo an toàn tuyệt đối cho hệ thống vận hành.

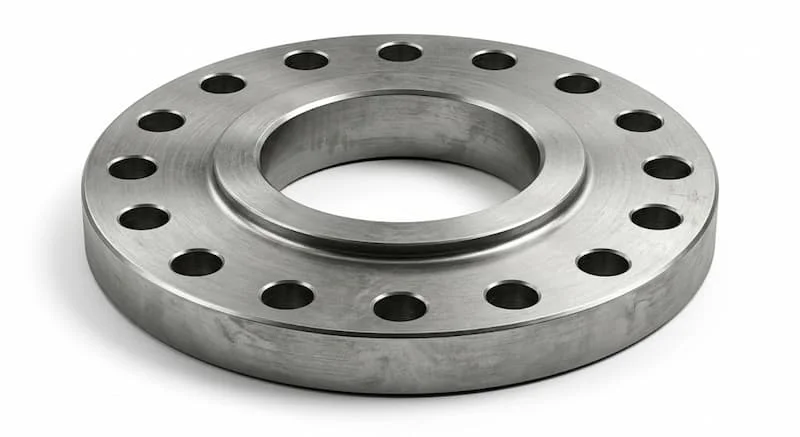

Bích rỗng là gì?

Bích rỗng (tiếng Anh là Slip-on Flange hoặc Welding Neck Flange tùy loại) là một loại phụ kiện cơ khí chuyên dụng có lỗ tâm xuyên suốt. Thiết bị này được thiết kế để kết nối các đoạn đường ống, van, hoặc thiết bị với nhau thông qua hệ thống lỗ bulong được bố trí đối xứng xung quanh vành bích.

Đặc điểm nhận biết

• Lỗ tâm: Điểm khác biệt lớn nhất là phần tâm được để trống (rỗng) hoàn toàn để lưu chất lưu thông.

• Lỗ bulong: Thiết kế các lỗ bắt bulong đồng bộ theo tiêu chuẩn (JIS, DIN, ANSI) để đảm bảo tính kín khít.

• Vật liệu: Thường được gia công từ thép cacbon, inox hoặc gang cầu, bề mặt xử lý chống rỉ.

Vai trò của bích tròn rỗng

Bích tròn rỗng đóng vai trò là điểm liên kết trung gian. Nó cho phép kết nối hai đầu ống có cùng kích thước, hỗ trợ việc lắp đặt các van điều tiết hoặc máy bơm vào đường ống một cách chắc chắn. Đặc biệt, nó biến các liên kết vĩnh viễn thành liên kết "tháo lắp được", giúp công tác bảo trì trở nên đơn giản hơn bao giờ hết.

Nguyên lý làm kín của bích tròn rỗng

Nguyên lý làm kín của bích tròn rỗng dựa trên sự tương tác cơ học giữa hai bề mặt mặt bích và gioăng đệm. Khi hai mặt bích được ép vào nhau bởi hệ thống bulong đai ốc, gioăng làm kín (gasket) nằm giữa sẽ bị nén lại. Vật liệu gioăng (cao su, PTFE, amiăng...) sẽ biến dạng nhẹ, lấp đầy các khe hở siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn chặn sự rò rỉ lưu chất ra bên ngoài.

So với kết nối hàn chết, kết nối mặt bích được ưu tiên hơn trong nhiều hệ thống bởi tính an toàn và khả năng chịu được ứng suất rung động tốt hơn. Kết nối hàn có thể bị nứt do nhiệt hoặc co giãn đường ống, trong khi đó, liên kết bích tròn rỗng cho phép đường ống có một biên độ co giãn nhất định, đảm bảo tính nguyên vẹn cho toàn bộ hệ thống dưới áp lực vận hành khắc nghiệt.

Các loại bích tròn rỗng phổ biến hiện nay

Việc lựa chọn loại bích tròn rỗng phụ thuộc vào yêu cầu cụ thể của từng công trình.

Phân loại theo phương pháp kết nối

• Bích tròn rỗng hàn cổ (Weld Neck Flange): Có phần cổ dài vát nhọn để hàn trực tiếp vào ống. Loại này chịu được áp lực cực cao và nhiệt độ lớn, phù hợp với các hệ thống đường ống chính.

• Bích tròn rỗng hàn trượt (Slip On Flange): Ống được đưa vào trong mặt bích và hàn ở hai mặt. Đây là loại phổ biến nhất nhờ lắp đặt nhanh, giá thành rẻ.

• Bích tròn rỗng ren (Threaded Flange): Kết nối bằng ren thay vì hàn. Phù hợp với các hệ thống áp suất thấp, không yêu cầu kỹ thuật hàn cao.

• Bích tròn rỗng Socket Weld: Thường dùng cho đường ống có đường kính nhỏ, chịu áp lực tốt nhưng yêu cầu hàn chính xác tại khớp nối.

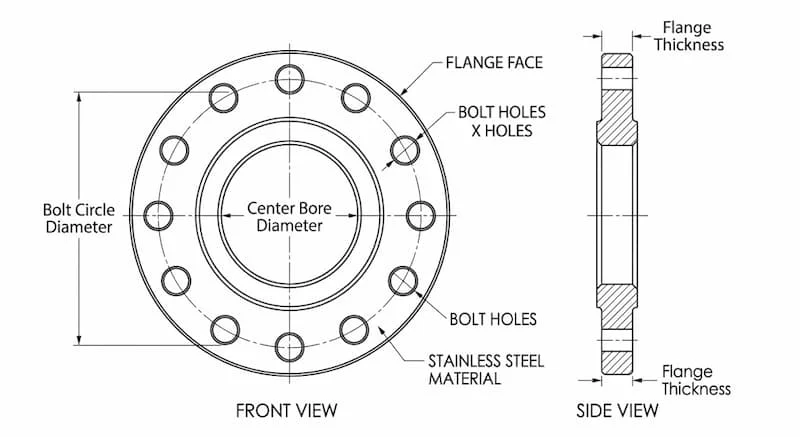

Thông số kỹ thuật của bích tròn rỗng

Khi tìm mua mặt bích, các kỹ sư cần lưu ý các thông số kỹ thuật cốt lõi:

• Kích thước (DN): Từ DN15 đến DN300 và có thể lớn hơn tùy dự án.

• Áp lực làm việc (PN): PN10, PN16, PN25, PN40 – tương ứng với khả năng chịu áp suất từ 10 đến 40 bar.

• Tiêu chuẩn sản xuất: DIN (Đức), JIS (Nhật Bản), ANSI (Mỹ), BS (Anh).

• Vật liệu: Thép SS400, A105 cho độ bền cơ học; Inox 304, 316 cho khả năng chống ăn mòn; Gang cầu cho chi phí tối ưu.

So sánh bích tròn rỗng và bích mù

Nhiều người nhầm lẫn giữa hai loại này vì chúng có cùng kích thước và số lỗ bulong. Tuy nhiên, bích tròn rỗng chỉ dùng cho các điểm nối thông suốt, trong khi bích mù (Blind Flange) được ví như một "cái nắp" để chặn dòng lưu chất tại các đầu ống cuối hoặc nhánh ống không sử dụng.

Tại sao bích tròn rỗng là lựa chọn ưu tiên?

Ưu điểm lớn nhất của bích tròn rỗng là sự cân bằng giữa chi phí và công năng. Chúng dễ dàng thay thế, tháo lắp, cho phép nhà thầu linh hoạt điều chỉnh thiết bị trong quá trình vận hành. Hạn chế duy nhất là cần kiểm tra độ chặt của bulong định kỳ để tránh rò rỉ, điều này hoàn toàn có thể kiểm soát tốt với quy trình bảo dưỡng đúng chuẩn.

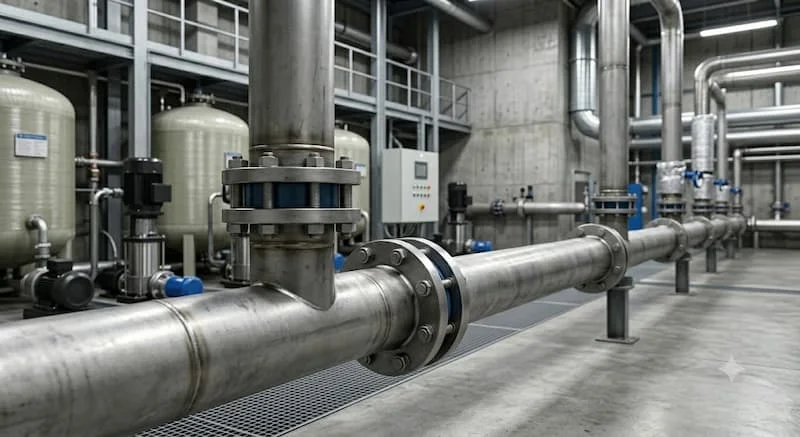

Ứng dụng thực tế

Bích tròn rỗng xuất hiện ở mọi nơi có đường ống dẫn lưu chất:

• Hệ thống cấp thoát nước & xử lý nước thải: Sử dụng bích thép hoặc gang để chịu tải.

• Nhà máy thực phẩm & hóa chất: Ưu tiên bích inox để đảm bảo vệ sinh và chống ăn mòn.

• Hệ thống HVAC & PCCC: Yêu cầu độ bền cao, đạt các tiêu chuẩn an toàn quốc tế.

• Nhiệt điện & khí nén: Chịu được áp suất và nhiệt độ dao động liên tục.

Những sai lầm thường gặp khi lựa chọn

• Sai tiêu chuẩn: Lắp bích tiêu chuẩn JIS vào hệ thống dùng bích DIN sẽ khiến lỗ bulong không khớp.

• Sai cấp áp lực: Dùng bích PN10 cho hệ thống PN25 sẽ gây rò rỉ, thậm chí nứt bích.

• Siết bulong không đúng kỹ thuật: Không siết theo hình đối xứng (ngôi sao) làm lực nén không đều lên gioăng, gây hư hỏng hệ thống.

Hướng dẫn và Checklist lựa chọn

Để đảm bảo hệ thống vận hành trơn tru, bạn hãy thực hiện theo quy trình 5 bước:

1. Xác định kích thước đường ống (DN).

2. Tính toán áp lực vận hành (PN).

3. Đánh giá môi trường lưu chất (xét ăn mòn, nhiệt độ).

4. Chọn tiêu chuẩn phù hợp (DIN, JIS, ANSI).

5. Chọn vật liệu (Thép, Inox, Gang).

Checklist kiểm tra trước khi lắp đặt:

• [ ] Kiểm tra kích thước DN có khớp với đường ống.

• [ ] Kiểm tra tiêu chuẩn mặt bích có đồng bộ.

• [ ] Đảm bảo bề mặt bích không bị trầy xước.

• [ ] Lựa chọn gioăng làm kín tương thích với lưu chất.

• [ ] Sử dụng bulong đai ốc phù hợp với áp lực.

• [ ] Siết bulong đối xứng để đảm bảo kín khít.

• [ ] Thực hiện thử áp lực hệ thống sau lắp đặt.

FAQ: Câu hỏi thường gặp về bích tròn rỗng

Bích rỗng là gì?

Là phụ kiện mặt bích có lỗ tâm, dùng để nối ống và thiết bị.

Bích tròn rỗng khác bích mù như thế nào?

Bích tròn rỗng cho dòng chảy đi qua, còn bích mù dùng để bịt đầu ống.

Bích inox hay thép tốt hơn?

Tùy môi trường, inox chống ăn mòn tốt hơn, thép chịu lực và có giá thành tối ưu hơn.

Nên chọn PN16 hay PN25?

Tùy thuộc vào áp lực làm việc của hệ thống ống dẫn, cần chọn mức PN cao hơn áp lực vận hành thực tế.

Kết luận

Bích tròn rỗng không đơn thuần là một phụ kiện cơ khí, mà là thành phần then chốt đảm bảo sự thông suốt và an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng kích thước, tiêu chuẩn và vật liệu không chỉ giúp hệ thống vận hành ổn định mà còn giúp tiết kiệm chi phí bảo trì trong dài hạn.
