Valve 1000 WOG là gì? Định nghĩa và ý nghĩa thực tế

valve 1000 WOG là gì? Trong quá trình lắp đặt hoặc thu mua vật tư ngành van, chắc hẳn bạn đã ít nhất một lần nhìn thấy ký hiệu van 1000 WOG được đúc nổi trên thân các dòng van bi hoặc van một chiều inox. Tuy nhiên, không phải ai cũng hiểu rõ bản chất của con số này. Nhiều kỹ thuật viên thường rơi vào tình huống lúng túng khi không biết liệu một chiếc van ghi "1000 WOG" có thực sự phù hợp với hệ thống áp lực 70 bar của mình hay không, hay nó có khác biệt gì so với các tiêu chuẩn quen thuộc như PN16, PN25 hay Class 150.

Sự nhầm lẫn giữa các đơn vị đo lường áp suất như WOG, PN và Class không chỉ dừng lại ở việc gây khó khăn cho khâu chọn lựa, mà còn tiềm ẩn những rủi ro cực kỳ nghiêm trọng về an toàn lao động. Hiểu đúng về van 1000 WOG chính là chìa khóa để bạn xây dựng một hệ thống vận hành bền bỉ, tránh được các sự cố nổ van hoặc rò rỉ môi chất do quá tải. Bài viết này sẽ phân tích chi tiết từ định nghĩa cơ bản đến những ứng dụng chuyên sâu của thông số 1000 WOG trong kỹ thuật công nghiệp.

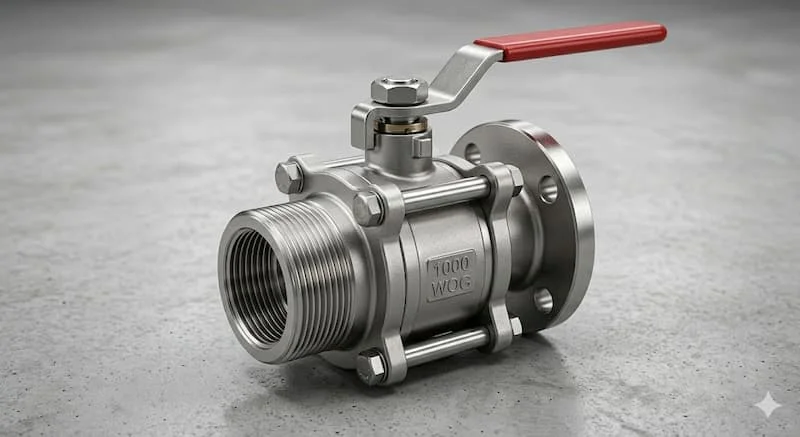

Valve 1000 WOG là gì? Định nghĩa và ý nghĩa thực tế

Van 1000 WOG không phải là tên một dòng van cụ thể, mà là một ký hiệu xác định giới hạn áp suất làm việc định mức của thiết bị. Để hiểu rõ, chúng ta cần bóc tách các thành phần cấu thành nên ký hiệu này:

• WOG: Là từ viết tắt của Water – Oil – Gas (Nước – Dầu – Khí). Đây là ba môi chất phổ biến nhất mà chiếc van này có thể xử lý trong điều kiện bình thường.

• 1000: Đại diện cho áp suất vận hành tối đa là 1000 PSI (Pounds per Square Inch).

• Quy đổi đơn vị: Theo các tiêu chuẩn kỹ thuật, 1000 PSI tương đương với khoảng 68.9 bar (thường làm tròn thành 69 – 70 bar).

Tuy nhiên, có một điểm quan trọng mà các kỹ sư cần lưu ý: Thông số 1000 WOG chỉ áp dụng chính xác ở nhiệt độ phòng (khoảng 20°C đến 38°C). Khi nhiệt độ môi chất tăng lên, khả năng chịu áp lực của van sẽ giảm xuống đáng kể. Do đó, việc hiểu "1000 WOG" như một con số bất biến trong mọi hoàn cảnh là một sai lầm chết người trong thiết kế hệ thống nhiệt.

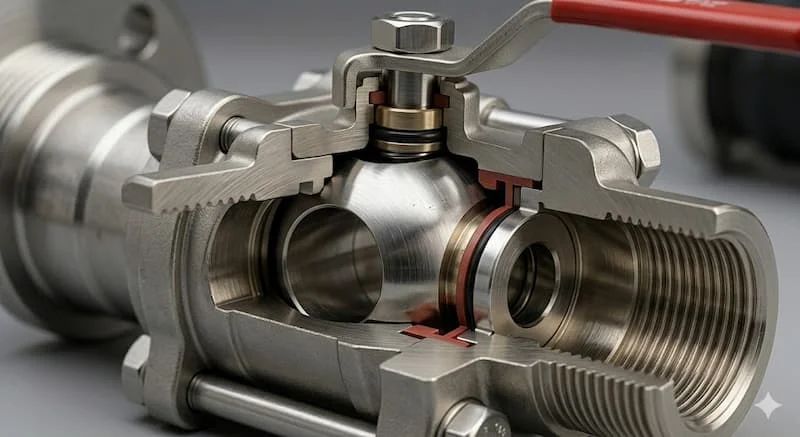

Nguyên lý và bản chất kỹ thuật của thông số 1000 WOG

Về bản chất, ký hiệu van 1000 WOG đóng vai trò như một lời cam kết từ nhà sản xuất về độ bền của thân van và các bộ phận làm kín dưới áp lực tĩnh. Đây là một thông số định tính về áp lực hơn là định danh về loại van. Bạn có thể bắt gặp ký hiệu này trên nhiều dòng van khác nhau như:

• Van bi (Ball Valve): Dòng van phổ biến nhất mang tiêu chuẩn này, đặc biệt là các loại van bi inox 3 mảnh (3-PC) hoặc 2 mảnh.

• Van cổng (Gate Valve): Thường dùng cho các hệ thống dầu và nước áp lực cao.

• Van một chiều (Check Valve): Giúp ngăn dòng chảy ngược trong các đường ống chịu tải lớn.

Nguyên lý hoạt động của các thiết bị này không thay đổi, nhưng cấu tạo thân van được đúc dày hơn, gioăng làm kín (thường là PTFE hoặc R-PTFE) được thiết kế đặc biệt để không bị biến dạng dưới sức ép 1000 PSI. Hiểu một cách đơn giản, van 1000 WOG xác định "ngưỡng an toàn" của hệ thống trước khi xảy ra hiện tượng mỏi vật liệu hoặc phá hủy cơ khí.

Các loại valve phổ biến đạt tiêu chuẩn 1000 WOG

Trong thực tế thi công, không phải mọi chiếc van đều cần đến thông số 1000 WOG. Tuy nhiên, ở các phân khúc yêu cầu sự bền bỉ, chúng ta thường thấy các đại diện sau:

1. Van bi 1000 WOG (Phổ biến nhất): Với thiết kế nhỏ gọn và khả năng đóng ngắt cực nhanh, van bi inox 1000 WOG là "lựa chọn quốc dân" cho các đường ống hóa chất, thực phẩm và khí nén công nghiệp. Thân van inox 304 hoặc 316 đảm bảo van không bị ăn mòn trong môi trường khắc nghiệt.

2. Van cổng 1000 WOG: Thường xuất hiện trong các hệ thống dẫn dầu hoặc nước áp lực cao nơi yêu cầu dòng chảy không bị cản trở (Full Bore).

3. Van cầu 1000 WOG: Dùng cho mục đích điều tiết lưu lượng ở áp suất cao. Tuy nhiên, dòng này ít phổ biến hơn dưới ký hiệu WOG mà thường dùng tiêu chuẩn Class.

4. Van một chiều 1000 WOG: Đảm bảo an toàn cho máy bơm và các thiết bị đắt tiền phía trước bằng cách chặn đứng dòng chảy ngược áp suất lớn.

Insight chuyên gia: Khi bạn tìm kiếm một chiếc van có khả năng chịu áp cao nhưng kích thước đường ống nhỏ (từ DN8 đến DN100), van bi 1000 WOG dạng nối ren luôn là giải pháp tối ưu nhất về cả hiệu năng lẫn chi phí so với các dòng van mặt bích nặng nề.

Thông số kỹ thuật cần hiểu rõ để vận hành an toàn

Việc chọn mua van 1000 WOG đòi hỏi sự thấu hiểu về mối tương quan giữa áp suất, nhiệt độ và vật liệu. Đừng bao giờ chỉ nhìn vào con số 1000 PSI.

• Áp suất danh định: 1000 PSI (~70 bar). Đây là áp suất thử nghiệm tại nhà máy ở điều kiện tiêu chuẩn.

• Nhiệt độ làm việc: Hầu hết các dòng van này sử dụng gioăng mềm (Soft Seat). Nếu nhiệt độ vượt quá 150°C, khả năng chịu áp của gioăng PTFE sẽ giảm xuống chỉ còn khoảng 200-300 PSI.

• Vật liệu cấu tạo: * Inox (304/316): Chịu áp tốt, chống gỉ sét, phù hợp cho hóa chất và khí gas.

  • Đồng (Brass): Thường dùng cho nước và dầu nhẹ, giá thành rẻ hơn.

• Kiểu kết nối: Phần lớn là nối ren (NPT/BSPT) hoặc hàn (Socket Weld). Kiểu kết nối này cho phép van chịu áp lực tốt hơn so với các kiểu nối bích phổ thông.

Giải thích: Nếu bạn sử dụng van trong hệ thống hơi nóng (Steam), hãy cẩn trọng. Dù áp suất chỉ 10 bar nhưng nhiệt độ 180°C có thể làm hỏng gioăng của một chiếc van 1000 WOG thông thường. Trong trường hợp này, bạn cần tiêu chuẩn WSP (Working Steam Pressure) thay vì WOG.

So sánh tiêu chuẩn WOG với PN và Class

Nhiều người thường cố gắng quy đổi 1000 WOG sang PN hay Class, nhưng thực tế đây là các hệ tiêu chuẩn khác nhau và không thể quy đổi chính xác 100%.

Insight: Một chiếc van 1000 WOG có khả năng chịu áp cao hơn nhiều so với van PN16 (16 bar) hay PN40 (40 bar). Nó thường nằm giữa ngưỡng PN63 và PN100 nhưng lại có thiết kế gọn nhẹ hơn vì không dùng mặt bích lớn.

Tại sao cần hiểu đúng về Valve 1000 WOG?

Sự chủ quan trong việc đọc hiểu thông số kỹ thuật có thể dẫn đến những thảm họa công nghiệp. Hiểu đúng về van 1000 WOG mang lại 3 lợi ích cốt lõi:

1. Tránh chọn sai thiết bị: Bạn sẽ không dùng một chiếc van PN16 cho hệ thống yêu cầu áp suất 50 bar, và ngược lại, không lãng phí ngân sách mua van 1000 WOG cho hệ thống nước sinh hoạt thông thường.

2. Đảm bảo an toàn tuyệt đối: Hệ thống khí nén hoặc dầu thủy lực nếu xảy ra nổ van sẽ tạo ra sức công phá như một quả lựu đạn. Biết rõ giới hạn 1000 PSI giúp bạn kiểm soát rủi ro.

3. Tránh quá tải áp lực: Giúp kỹ thuật viên thiết lập rơ-le áp suất hoặc van an toàn ở mức thấp hơn 1000 PSI để bảo vệ toàn mạch.

Hệ quả của việc hiểu sai: Nếu nhầm tưởng 1000 WOG là thông số dùng được cho mọi nhiệt độ, van có thể bị rò rỉ ngay lập tức khi dòng dầu nóng đi qua, gây cháy nổ hoặc hỏng hóc máy móc hạ nguồn.

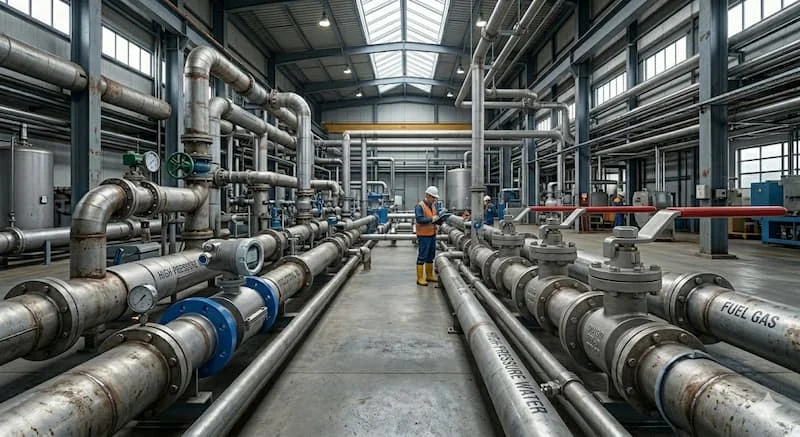

Ứng dụng thực tế của Valve 1000 WOG trong các ngành công nghiệp

Nhờ khả năng chịu áp lực vượt trội (gần 70 bar), van 1000 WOG là linh kiện không thể thiếu trong:

• Hệ thống khí nén áp lực cao: Dùng cho các máy nén khí trục vít công suất lớn trong nhà máy cơ khí, lắp ráp ô tô.

• Ngành dầu khí và xăng dầu: Kiểm soát dòng chảy trong các đường ống dẫn dầu thủy lực hoặc nhiên liệu tại các trạm chiết nạp.

• Nhà máy sản xuất thực phẩm & dược phẩm: Các dòng van bi inox 1000 WOG đảm bảo độ sạch và chịu được áp lực vệ sinh đường ống (CIP).

• Hệ thống xử lý nước RO: Nơi các máy bơm cao áp đẩy nước qua màng lọc với áp lực cực lớn.

Sai lầm thường gặp khi lựa chọn và hệ quả

Kinh nghiệm thực tế cho thấy có 4 sai lầm phổ biến khi mua van 1000 WOG:

• Lầm tưởng về nhiệt độ: Nghĩ rằng van chịu được 1000 PSI ở 200°C. Thực tế, áp suất an toàn lúc đó có khi chỉ còn 1/4.

• Không tính đến môi chất: Dùng van đồng 1000 WOG cho hóa chất ăn mòn chỉ vì nó chịu được áp lực cao. Kết quả là van bị thủng thân sau thời gian ngắn.

• Nhầm với tiêu chuẩn hơi (WSP): Dùng van WOG cho hơi nóng dẫn đến nhanh hỏng gioăng làm kín.

• Chọn sai kiểu ren: Ren NPT (Mỹ) và BSPT (Anh) nhìn rất giống nhau nhưng lắp vào van 1000 WOG sẽ gây rò rỉ ở áp suất cao.

Hệ quả: Nhẹ thì rò rỉ gây thất thoát tài nguyên, nặng thì gây dừng máy đột ngột, làm gián đoạn chuỗi cung ứng và tốn kém chi phí sửa chữa khẩn cấp.

Hướng dẫn chọn Valve 1000 WOG đúng chuẩn (Checklist)

Để chọn được chiếc van chuẩn xác, hãy thực hiện theo bộ quy tắc sau:

• [ ] Xác định môi chất: Có phải là Nước (W), Dầu (O) hay Khí (G) không?

• [ ] Xác định áp suất thực tế: Áp suất tối đa của hệ thống nên nằm dưới 80% giới hạn của van (tức là khoảng 800 PSI).

• [ ] Kiểm tra nhiệt độ làm việc: Nhiệt độ có vượt quá ngưỡng an toàn cho gioăng PTFE (thường là dưới 120°C cho áp suất cao)?

• [ ] Chọn vật liệu: Inox 316 cho hóa chất, inox 304 cho thực phẩm/nước sạch, đồng cho dầu/khí gas thông thường.

• [ ] Tiêu chuẩn kết nối: Kiểm tra bước ren của đường ống hiện tại để chọn van tương ứng.

Tip chuyên gia: Đừng bao giờ vận hành sát ngưỡng 1000 PSI. Hãy để lại một khoảng trống an toàn (Safety Margin) để phòng trường hợp áp suất tăng đột biến do búa nước hoặc lỗi máy bơm.

Lưu ý khi lắp đặt và bảo trì định kỳ

Lắp đặt một chiếc van 1000 WOG đòi hỏi sự tỉ mỉ hơn so với van thông thường:

1. Làm sạch đường ống: Mạt sắt hoặc cát bẩn có thể làm xước quả bi của van dưới áp lực cao, gây ra hiện tượng khóa không kín.

2. Sử dụng băng tan cao cấp: Ở áp suất 70 bar, các loại băng tan (teflon) rẻ tiền sẽ dễ bị đẩy ra ngoài gây rò rỉ.

3. Kiểm tra rò rỉ: Sau khi lắp đặt, cần thực hiện test áp bằng nước ở mức 1.5 lần áp suất vận hành thực tế.

4. Bảo trì định kỳ: Kiểm tra tay gạt và độ kín của cổ van mỗi 6 tháng để đảm bảo không có sự cố tiềm ẩn.

FAQ – Câu hỏi thường gặp về Valve 1000 WOG

1000 WOG tương đương bao nhiêu bar?

Khoảng 68.9 bar (thường lấy tròn là 70 bar).

Tôi có thể dùng van 1000 WOG cho hệ thống hơi nóng (Steam) không?

Không khuyến khích. Trừ khi trên van có ghi thêm thông số WSP (Working Steam Pressure). Gioăng PTFE thông thường trong van WOG sẽ nhanh bị lão hóa bởi nhiệt của hơi.

1000 WOG có phải là tiêu chuẩn PN100 không?

Không hoàn toàn. PN100 chịu được 100 bar, trong khi 1000 WOG chỉ chịu được 70 bar. Tuy nhiên, trong phân khúc ren, 1000 WOG thường được dùng thay thế cho các ứng dụng cần áp lực cao hơn PN40.

Tại sao van inox 316 lại thường ghi valve 1000 WOG?

Vì inox 316 có độ bền kéo cao và chịu được áp lực lớn, nhà sản xuất tận dụng ưu điểm này để thiết kế van chịu áp cao mà vẫn giữ được kích thước nhỏ gọn.

Kết luận

Thông số van 1000 WOG là một chỉ số quyền lực minh chứng cho khả năng chịu tải của thiết bị. Hiểu đúng bản chất của nó giúp bạn không chỉ chọn được chiếc van "đúng người đúng việc" mà còn bảo vệ sự an toàn cho con người và hệ thống. Đừng bao giờ coi thường những ký hiệu nhỏ bé trên thân van, bởi đó là ranh giới giữa một hệ thống vận hành trơn tru và một thảm họa tiềm ẩn.
