Lưu lượng kế là gì

Lưu lượng kế là gì? Trong vận hành công nghiệp, một hệ thống hoạt động ổn định là chưa đủ; điều quan trọng hơn cả là bạn phải nắm rõ "con số thực" đang chảy trong đường ống. Thực tế, nhiều doanh nghiệp hiện nay đang phải đối mặt với tình trạng thất thoát chi phí khổng lồ chỉ vì sai số trong đo lường. Khi lưu lượng thực tế không khớp với báo cáo, mọi kế hoạch tối ưu hóa năng lượng hay nguyên liệu đều trở nên vô nghĩa.

Vấn đề cốt lõi thường nằm ở việc lựa chọn sai lưu lượng kế ngay từ giai đoạn thiết kế. Một thiết bị đo không phù hợp với đặc tính môi chất hoặc dải lưu lượng sẽ dẫn đến kết quả sai lệch, thậm chí gây hỏng hóc hệ thống nhanh chóng. Lưu lượng kế không chỉ là một chiếc đồng hồ hiển thị số; nó là "tai mắt" giúp nhà quản lý kiểm soát dòng chảy, đảm bảo tính công bằng trong thương mại và an toàn trong vận hành. Bài viết này sẽ phân tích chi tiết từ định nghĩa, nguyên lý đến cách chọn lựa thiết bị đo lưu lượng chuẩn xác nhất.

Lưu lượng kế là gì? Vai trò trong hệ thống công nghiệp

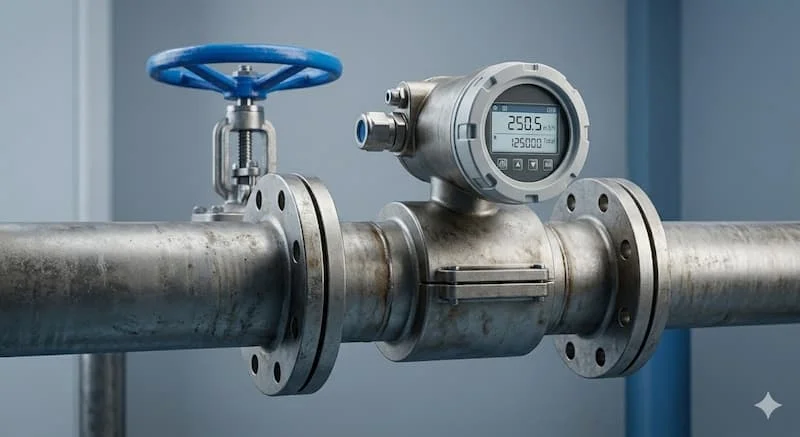

Về cơ bản, lưu lượng kế (đồng hồ đo lưu lượng) là một thiết bị kỹ thuật được lắp đặt trên đường ống để đo lường lượng chất lỏng, khí hoặc hơi đi qua một tiết diện ngang trong một đơn vị thời gian nhất định. Đây là công cụ không thể thiếu trong bất kỳ quy trình sản xuất nào cần sự định lượng khắt khe.

Thiết bị này thường thực hiện hai chức năng đo lường song song:

• Đo lưu lượng tức thời: Hiển thị vận tốc hoặc khối lượng dòng chảy tại thời điểm quan sát (ví dụ: $m^3/h$ hoặc $l/min$ ).

• Đo lưu lượng tổng (Totalizer): Cộng dồn toàn bộ lượng chất đã đi qua thiết bị từ lúc bắt đầu vận hành, phục vụ mục đích thống kê và tính toán chi phí.

Vai trò của đồng hồ đo lưu lượng vượt xa việc quan sát số liệu đơn thuần. Nó giúp kiểm soát nồng độ hóa chất trong pha trộn, phát hiện rò rỉ sớm trên đường ống và tối ưu hóa hiệu suất máy bơm. Trong một nền sản xuất hiện đại, việc thiếu đi dữ liệu từ thiết bị đo này đồng nghĩa với việc doanh nghiệp đang "đi đêm" trong chính hệ thống của mình.

Nguyên lý hoạt động của lưu lượng kế

Dòng chảy là một đại lượng vật lý phức tạp. Để đo lường được nó, đồng hồ đo lưu lượng phải chuyển đổi các đặc tính vật lý của dòng chảy thành các tín hiệu đo lường (điện tử hoặc cơ khí). Tùy vào công nghệ áp dụng, chúng ta có các nguyên lý chính:

• Đo theo vận tốc: Thiết bị tính toán lưu lượng dựa trên tốc độ di chuyển của dòng chảy. Ví dụ, đồng hồ đo lưu lượng Turbine sử dụng dòng chảy để làm quay cánh quạt, hay đồng hồ đo lưu lượng Vortex đo tần số của các xoáy nước được tạo ra khi dòng chảy đi qua một vật cản.

• Đo theo thể tích (Positive Displacement): Thiết bị chia nhỏ dòng chảy thành các phần thể tích cố định rồi đếm số lần các phần đó đi qua (giống như việc đong nước bằng gáo).

• Đo khối lượng (Coriolis): Đo trực tiếp khối lượng của chất dựa trên lực quán tính, cho độ chính xác cao nhất mà không bị ảnh hưởng bởi nhiệt độ hay áp suất.

• Công nghệ hiện đại: Điện từ dựa trên định luật cảm ứng Faraday (chỉ dùng cho chất lỏng dẫn điện) và Siêu âm dựa trên sự chênh lệch thời gian truyền sóng âm giữa hai đầu cảm biến.

Bản chất của mọi đồng hồ đo lưu lượng là sự chuyển đổi: từ động năng của chất lưu sang một con số hiển thị có nghĩa trên màn hình.

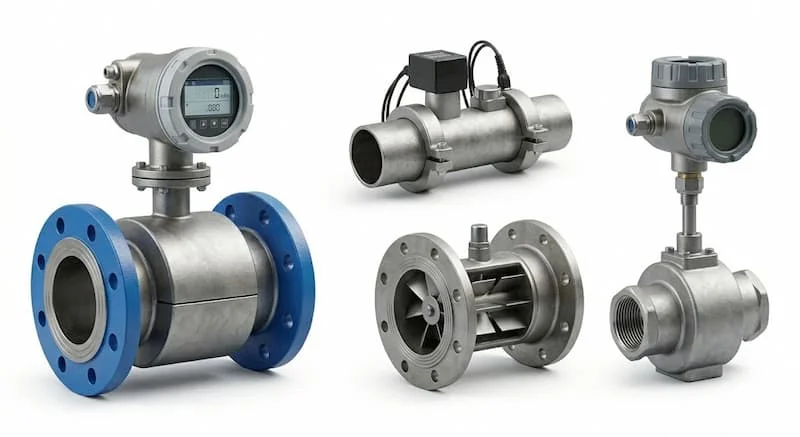

Các loại đồng hồ đo lưu lượng phổ biến hiện nay

Việc hiểu rõ các dòng thiết bị sẽ giúp bạn thu hẹp phạm vi lựa chọn:

1. Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meter): Đây là dòng thiết bị phổ biến nhất cho ngành nước và nước thải. Ưu điểm là không có bộ phận chuyển động trong ống, do đó không gây sụt áp và rất bền. Tuy nhiên, nó chỉ đo được chất lỏng có độ dẫn điện.

2. Đồng hồ đo lưu lượng Turbine: Thường dùng cho chất lỏng sạch, độ nhớt thấp. Cấu tạo đơn giản, giá rẻ nhưng cánh quạt dễ bị mài mòn nếu chất lỏng có cặn.

3. Đồng hồ đo lưu lượng siêu âm (Ultrasonic): Có dạng "Clamp-on" (kẹp ngoài ống), cho phép đo mà không cần cắt ống hay dừng hệ thống. Đây là giải pháp hoàn hảo cho việc kiểm tra định kỳ hoặc lắp đặt tại các vị trí khó tiếp cận.

4. Đồng hồ đo lưu lượng Vortex: Lựa chọn hàng đầu để đo lưu lượng hơi nóng (steam) và các loại khí công nghiệp nhờ khả năng chịu nhiệt độ và áp suất cực tốt.

5. Đồng hồ đo lưu lượng cơ (dạng đồng hồ): Dùng phổ biến trong cấp nước dân dụng nhờ chi phí thấp, không cần nguồn điện nhưng sai số thường cao hơn các dòng điện tử.

Insight: Nếu hệ thống của bạn là nước sạch công nghiệp, đồng hồ đo lưu lượng điện từ luôn là ưu tiên số 1 về độ bền và độ chính xác. Nếu là đo hơi nóng, hãy chọn Vortex.

Các thông số kỹ thuật quan trọng cần lưu ý

Một sai lầm phổ biến là chỉ quan tâm đến kích thước ống (DN) khi mua đồng hồ đo lưu lượng. Để thiết bị hoạt động chính xác, bạn cần cung cấp đầy đủ các thông số sau:

• Kích thước (DN): Đường kính danh nghĩa của thiết bị. Đôi khi DN của đồng hồ đo lưu lượng có thể nhỏ hơn DN ống để đảm bảo vận tốc dòng chảy đủ lớn cho cảm biến hoạt động.

• Dải đo (Flow Range): Gồm lưu lượng tối thiểu ($Q_{min}$ ) và tối đa ($Q_{max}$ ). Nếu dòng chảy thực tế thấp hơn $Q_{min}$ , thiết bị sẽ không cảm nhận được hoặc cho sai số rất lớn.

• Độ chính xác (Accuracy): Thường dao động từ 0.2% đến 2%. Càng chính xác, giá thành càng cao.

• Áp suất và Nhiệt độ: Phải đảm bảo vật liệu thân van và cảm biến chịu được điều kiện khắc nghiệt của môi trường.

• Loại môi chất: Nước sạch, nước thải, hóa chất ăn mòn hay khí nén? Điều này quyết định vật liệu lớp lót (Lining) và điện cực (Electrode) của thiết bị.

Giải thích: Chọn sai dải đo là nguyên nhân hàng đầu gây sai số. Nếu bạn dùng một đồng hồ đo lưu lượng có dải đo quá rộng cho một dòng chảy nhỏ, cảm biến sẽ bị nhiễu và kết quả đo được chỉ là "con số ảo".

So sánh các loại đồng hồ đo lưu lượng: Không có loại tốt nhất, chỉ có loại phù hợp nhất

Lựa chọn đồng hồ đo lưu lượng là một bài toán cân đối giữa chi phí đầu tư và giá trị dữ liệu mang lại. Trong thương mại, độ chính xác là ưu tiên; trong giám sát vận hành, sự bền bỉ mới là yếu tố then chốt.

Tại sao chọn sai đồng hồ đo lưu lượng gây hậu quả lớn?

Nhiều chủ đầu tư thường tối giản hóa chi phí bằng cách mua các loại đồng hồ đo lưu lượng giá rẻ hoặc không rõ nguồn gốc. Hậu quả thường không đến ngay lập tức mà tích tụ theo thời gian:

1. Thất thoát tài chính âm thầm: Sai số chỉ cần 2% trên một hệ thống cấp nước quy mô lớn cũng có thể khiến doanh nghiệp mất hàng tỷ đồng mỗi năm mà không biết tại sao.

2. Hỏng hóc hệ thống: Một đồng hồ đo lưu lượng không chịu được hóa chất sẽ bị ăn mòn điện cực, dẫn đến rò rỉ môi chất ra môi trường.

3. Ảnh hưởng chất lượng sản phẩm: Trong ngành thực phẩm hay dược phẩm, sai lệch lưu lượng trong pha chế sẽ làm hỏng cả một mẻ hàng giá trị cao.

Chọn đúng đồng hồ đo lưu lượng ngay từ đầu là cách tiết kiệm chi phí thông minh nhất, tránh được việc phải dừng hệ thống để thay thế và hiệu chuẩn lại nhiều lần.

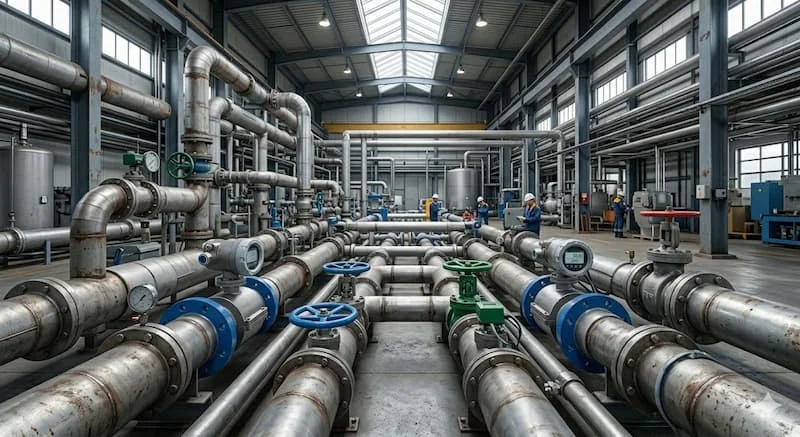

Ứng dụng thực tế của đồng hồ đo lưu lượng trong các ngành trọng điểm

Thiết bị đo lưu lượng hiện diện trong mọi ngóc ngách của nền sản xuất:

• Quản lý tài nguyên nước: Đo lưu lượng nước đầu nguồn và đầu ra của các nhà máy xử lý nước thải tập trung.

• Ngành HVAC: Giám sát lưu lượng nước lạnh trong hệ thống Chiller để tính toán chỉ số hiệu quả năng lượng (COP).

• Nhà máy F&B: Đo lưu lượng sữa, nước giải khát, bia trong quy trình chiết rót tự động.

• Dầu khí & Hóa chất: Kiểm soát lưu lượng dầu thô và hóa chất có tính ăn mòn cao trong các bồn chứa lớn.

Sai lầm thường gặp và cách khắc phục

Dưới đây là những "điểm mù" khi mua sắm và vận hành:

• Chỉ mua theo giá: Đồng hồ đo lưu lượng rẻ thường có độ lặp lại kém. Sau 6 tháng, con số đo được không còn đáng tin cậy.

• Quên đoạn ống thẳng: Hầu hết đồng hồ đo lưu lượng cần một đoạn ống thẳng phía trước (thường gấp 5-10 lần đường kính ống) để dòng chảy ổn định. Lắp ngay sau co hoặc van sẽ làm kết quả nhảy loạn xạ.

• Không tính đến độ nhớt: Chất lỏng đặc như mật rỉ đường sẽ không thể đo chính xác bằng các dòng turbine thông thường.

Cách chọn đồng hồ đo lưu lượng đúng chuẩn (Checklist)

Hãy thực hiện checklist sau trước khi đặt hàng để đảm bảo độ chính xác:

• [ ] Xác định trạng thái chất: Lỏng, khí hay hơi?

• [ ] Tính toán lưu lượng thực tế: $Q_{max}$ và $Q_{min}$ của hệ thống là bao nhiêu?

• [ ] Kiểm tra độ dẫn điện: Nếu đo nước thải, độ dẫn điện có đủ để dùng van điện từ?

• [ ] Thông số áp suất & nhiệt độ: Có vượt ngưỡng chịu đựng của thiết bị?

• [ ] Yêu cầu về tín hiệu đầu ra: Có cần kết nối PLC (4-20mA, Modbus) để điều khiển từ xa không?

Tip: Nếu bạn cảm thấy quá phức tạp, hãy chọn đồng hồ đo lưu lượng điện từ cho mọi ứng dụng nước dẫn điện, đây là phương án an toàn và ít rủi ro nhất.

Lưu ý khi lắp đặt và bảo trì định kỳ

Lắp đặt đúng kỹ thuật quyết định 50% độ chính xác của đồng hồ đo lưu lượng:

1. Lắp đầy ống: Thiết bị phải luôn được lắp ở vị trí mà chất lỏng lấp đầy ống (thường là đoạn ống đi lên hoặc vị trí thấp nhất của hệ thống).

2. Đúng chiều mũi tên: Hầu hết các cảm biến chỉ đo chính xác theo một chiều chỉ định.

3. Tránh nhiễu điện từ: Đối với van điện từ, cần tránh lắp gần các máy biến áp hoặc motor công suất lớn để tránh nhiễu tín hiệu.

4. Hiệu chuẩn (Calibration): Đồng hồ đo lưu lượng cần được kiểm định/hiệu chuẩn định kỳ hàng năm để đảm bảo độ sai số nằm trong ngưỡng cho phép.

FAQ - Câu hỏi thường gặp về lưu lượng kế

Lưu lượng kế nào chính xác nhất hiện nay?

Đồng hồ đo lưu lượng Coriolis là chính xác nhất vì nó đo trực tiếp khối lượng, sai số có thể đạt mức 0.1%. Tuy nhiên giá thành rất cao.

Tại sao đồng hồ nước ở nhà tôi chạy nhanh hơn thực tế?

Có thể do trong đường ống có lẫn bọt khí. Đồng hồ đo lưu lượng sẽ đo cả thể tích khí này và tính vào tổng lưu lượng chất lỏng.

Đồng hồ đo lưu lượng siêu âm có tốt không?

Rất tốt cho mục đích khảo sát vì không cần đục ống. Tuy nhiên, độ chính xác phụ thuộc rất nhiều vào kỹ năng của người lắp cảm biến và độ sạch của bề mặt ống.

Kết luận

Đồng hồ đo lưu lượng là khoản đầu tư mang lại giá trị thực tế ngay lập tức thông qua việc minh bạch hóa dữ liệu dòng chảy. Việc chọn đúng thiết bị không chỉ giúp doanh nghiệp bảo vệ hệ thống mà còn là chìa khóa để tối ưu hóa chi phí sản xuất trong kỷ nguyên 4.0.
