Flexible DN50 là gì? Khái niệm và chức năng cốt lõi

Flexible DN50 là gì? Hãy tưởng tượng hệ thống bơm nước tại nhà máy hoặc tòa nhà của bạn đang vận hành, nhưng đường ống DN50 bắt đầu rung lắc dữ dội kèm theo những tiếng ồn kim loại khó chịu. Sau một thời gian, các vết nứt chân chim xuất hiện tại các điểm nối cố định, dẫn đến tình trạng rò rỉ nước gây thất thoát tài nguyên và mất an toàn vận hành. Đây là kịch bản điển hình khi hệ thống đường ống thiếu đi sự hiện diện của flexible DN 50 hoặc sử dụng sai chủng loại khớp nối mềm cho kích thước ống 2 inch (60mm).

Trong kỹ thuật cơ điện (MEP), việc lắp đặt các đường ống cứng cố định trực tiếp vào máy bơm mà không có bộ phận giảm chấn là một sai lầm nghiêm trọng. Flexible DN 50 đóng vai trò là "vùng đệm" linh hoạt, hấp thụ toàn bộ các xung lực và dao động từ động cơ, ngăn chặn sự truyền dẫn ứng suất có hại lên hệ thống. Hiểu rõ về bản chất, nguyên lý và cách lựa chọn khớp nối mềm DN50 không chỉ giúp bảo vệ tài sản mà còn tối ưu hóa chi phí bảo trì dài hạn. Bài viết dưới đây sẽ phân tích chi tiết giải pháp kỹ thuật này dưới góc nhìn chuyên gia.

Flexible DN50 là gì? Khái niệm và chức năng cốt lõi

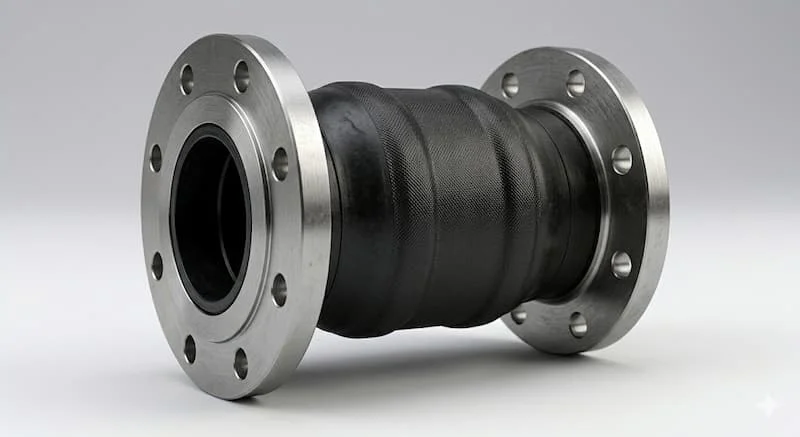

Flexible DN50 (hay còn gọi là khớp nối mềm DN50) là thiết bị linh hoạt được lắp đặt giữa hai đoạn đường ống hoặc giữa máy bơm và đường ống có kích thước định danh là DN50 (tương đương đường kính ngoài ống khoảng 60mm). Đây là giải pháp kỹ thuật được thiết kế để khắc phục tính cứng nhắc của các loại ống kim loại hoặc nhựa uPVC/HDPE trong quá trình vận hành.

Chức năng của flexible DN 50 không chỉ đơn thuần là kết nối, mà bao gồm ba nhiệm vụ chiến lược:

• Giảm rung và triệt tiêu tiếng ồn: Khi máy bơm hoặc máy nén khí hoạt động, chúng tạo ra các dao động tần số cao. Khớp nối mềm sẽ hấp thụ các dao động này, ngăn chúng lan truyền dọc theo trục ống.

• Hấp thụ giãn nở nhiệt: Trong các hệ thống nước nóng hoặc hơi, đường ống sẽ co giãn theo nhiệt độ. Phần thân mềm của thiết bị này giúp bù đắp sự thay đổi chiều dài, tránh tình trạng cong vênh hay đứt gãy ống.

• Bù sai lệch lắp đặt: Trong thực tế thi công, hai đầu ống thường không thẳng hàng tuyệt đối. Flexible DN 50 cho phép một độ lệch tâm nhất định, giúp việc lắp đặt trở nên dễ dàng và giảm áp lực tại các mối nối bích.

Tùy vào vùng miền và tiêu chuẩn kỹ thuật, thiết bị này còn được gọi bằng nhiều tên khác như flexible joint DN50, khớp nối chống rung DN50 hay măng xông mềm. Dù tên gọi là gì, nó vẫn là thành phần an toàn bắt buộc trong sơ đồ công nghệ của các hệ thống bơm tăng áp và xử lý nước.

Nguyên lý hoạt động của khớp nối mềm DN50

Cơ chế vận hành của flexible DN 50 dựa trên sự biến dạng đàn hồi của phần thân (bellows). Thay vì là một khối kim loại đúc cứng, phần giữa của khớp nối được chế tạo từ các lớp cao su tổng hợp bền bỉ hoặc các nếp gấp inox mỏng nhưng chịu lực tốt.

Khi dòng chảy đi qua, nếu có rung động từ máy bơm hoặc sự rung động cơ học từ môi trường bên ngoài, phần thân mềm này sẽ co giãn hoặc uốn lượn theo các chuyển động đó. Bản chất của quá trình này là tách ứng suất (Stress Isolation). Thay vì để các lực rung động tác động trực tiếp vào các vị trí yếu như mối hàn hay mối ren, flexible DN 50 sẽ tự mình chịu đựng và triệt tiêu các lực đó trong giới hạn cho phép.

Tại sao điều này lại quan trọng? Nếu không có cơ chế hấp thụ này, các dao động sẽ tích tụ năng lượng tại các điểm uốn (elbow) hoặc van, gây ra hiện tượng mỏi vật liệu (fatigue failure). Một hệ thống có sử dụng khớp nối mềm đúng cách thường có tuổi thọ cao hơn gấp 2-3 lần so với hệ thống ống cứng thông thường.

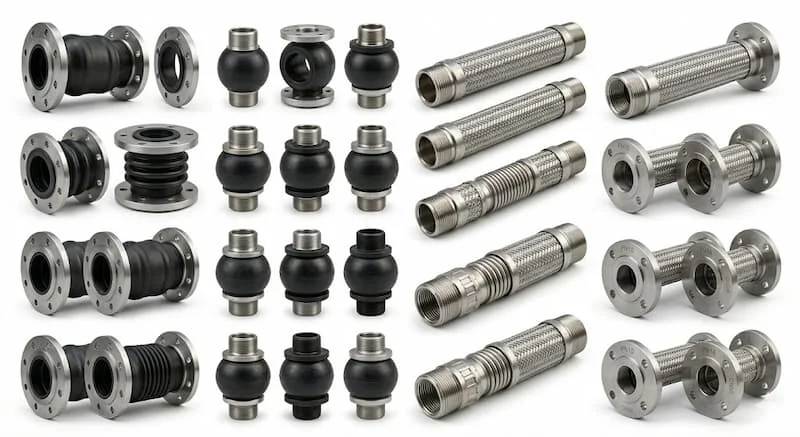

Các loại flexible DN50 phổ biến trên thị trường

Tùy thuộc vào môi chất và điều kiện vận hành, các chuyên gia sẽ chỉ định một trong ba loại flexible DN 50 sau:

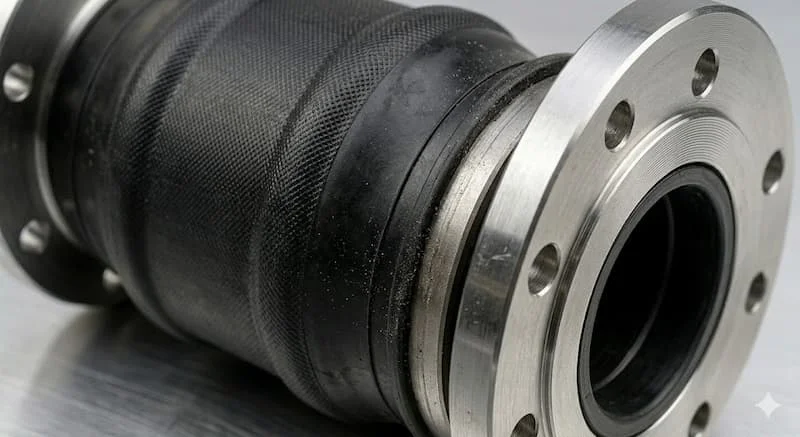

1. Khớp nối mềm cao su DN50: Thân van được làm từ cao su EPDM hoặc NBR, gia cố bằng lớp vải mành hoặc lưới thép bên trong. Đây là loại phổ biến nhất nhờ giá thành rẻ, khả năng giảm rung cực tốt và độ linh hoạt cao. Hai đầu kết nối thường là mặt bích thép hoặc inox.

2. Khớp nối mềm inox DN50: Toàn thân là inox 304 hoặc 316 với thiết kế dạng sóng (bellows), bên ngoài có thể bọc thêm lớp lưới inox bảo vệ. Loại này có khả năng chịu nhiệt độ cực cao và áp suất lớn, thường dùng trong hệ thống hơi nóng hoặc hóa chất ăn mòn.

3. Khớp nối lò xo / Chống rung đặc chủng: Thường là sự kết hợp giữa khung cơ khí và hệ thống lò xo giảm chấn, dùng cho các vị trí có độ rung cực đại mà các loại thân mềm thông thường không thể đáp ứng.

Insight chuyên gia: Nếu bạn đang xử lý hệ thống nước sạch hoặc PCCC thông thường, khớp nối cao su là lựa chọn tối ưu về chi phí. Tuy nhiên, nếu môi chất là hơi bão hòa hoặc dầu nóng, bắt buộc phải sử dụng dòng inox để đảm bảo an toàn.

Thông số kỹ thuật cần biết khi lựa chọn

Để mua đúng loại flexible DN 50, bạn không thể chỉ dựa vào kích thước ống. Việc chọn sai thông số sẽ dẫn đến tình trạng nổ khớp nối hoặc rò rỉ ngay khi vừa vận hành.

• Kích thước định danh: DN50 (2 inch).

• Áp lực làm việc (Working Pressure): Các chuẩn phổ biến là PN10 (10 bar), PN16 (16 bar). Một số hệ thống đặc biệt có thể yêu cầu PN25.

• Vật liệu lớp lót: * EPDM: Dùng cho nước lạnh, nước thải.

  • NBR: Chịu dầu tốt.

  • Inox 304/316: Chịu nhiệt và hóa chất.

• Kiểu kết nối: Phổ biến nhất là nối bích (Flange). Cần lưu ý tiêu chuẩn mặt bích (JIS 10K, ANSI, DIN hoặc BS) để đảm bảo lắp vừa với các thiết bị khác trong hệ thống.

Giải thích: Nếu bạn lắp một khớp nối cao su EPDM vào đường ống dẫn dầu, cao su sẽ bị trương nở và mủn ra sau vài ngày. Tương tự, nếu dùng khớp nối PN10 cho hệ thống bơm đẩy áp lực 15 bar, việc xảy ra sự cố nổ khớp là điều chắc chắn.

So sánh flexible DN 50 cao su và inox

Insight: Đối với các hệ thống dân dụng như cấp thoát nước, hãy chọn cao su. Với các hệ thống hơi nóng (Steam) hoặc nhà máy hóa chất, inox là lựa chọn duy nhất đảm bảo tính bền vững.

Tại sao hệ thống DN50 cần dùng khớp nối mềm?

Kích thước ống DN50 là kích thước trung bình, vận tốc dòng chảy và áp lực thường khá lớn. Tại các trạm bơm, đây là vị trí nhạy cảm nhất. Việc lắp đặt flexible DN 50 là giải pháp "phòng bệnh hơn chữa bệnh":

1. Hạn chế nứt gãy mối nối: Khi máy bơm khởi động đột ngột (hiện tượng búa nước nhẹ), các khớp nối sẽ giãn nở để giảm bớt áp lực tức thời, bảo vệ các đoạn ống nhựa hoặc mối hàn kim loại phía sau.

2. Bù sai lệch lắp đặt: Trong thi công thực tế, việc sai lệch 1-2cm giữa hai đầu ống là rất phổ biến. Ép các ống cứng vào nhau sẽ tạo ra ứng suất dư, khiến ống luôn trong tình trạng sắp hỏng. Khớp nối mềm giải quyết triệt để vấn đề này.

3. Tăng tuổi thọ thiết bị: Khi rung động không truyền đến các van và cảm biến trên đường ống, độ chính xác của thiết bị được duy trì lâu hơn.

Hệ quả nếu không dùng: Rò rỉ nước gây hư hỏng sàn nhà, máy móc. Trong trường hợp xấu nhất, nứt vỡ ống chính có thể làm ngưng trệ toàn bộ quy trình sản xuất của nhà máy, gây thiệt hại kinh tế không thể đong đếm.

Ứng dụng thực tế của Flexible DN50

Thiết bị này xuất hiện trong hầu hết các sơ đồ kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Lắp đặt tại đầu hút và đầu đẩy của máy bơm nước trong các tòa nhà cao tầng.

• Hệ thống PCCC: Bảo vệ đường ống khỏi các rung động cực mạnh khi bơm chữa cháy công suất lớn hoạt động.

• Hệ thống HVAC: Dùng trong các đường ống dẫn nước lạnh (Chilled water) của hệ thống điều hòa trung tâm.

• Nhà máy công nghiệp: Các dây chuyền thực phẩm, dệt nhuộm, nơi có sự hiện diện của nhiệt độ và áp suất cao trên đường ống DN50.

Sai lầm thường gặp và cách khắc phục

Để flexible DN 50 phát huy tối đa hiệu quả, bạn cần tránh các lỗi sau:

• Lắp sai chiều: Một số loại có quy định hướng dòng chảy, lắp ngược sẽ làm giảm tuổi thọ màng co giãn.

• Không đúng áp lực: Sử dụng van áp thấp cho hệ thống áp cao.

• Lắp sai vị trí: Lắp quá xa máy bơm khiến khả năng triệt tiêu rung động bị giảm sút.

• Bỏ qua kiểm tra định kỳ: Cao su theo thời gian sẽ bị nứt (lão hóa). Việc không thay thế kịp thời dẫn đến sự cố nổ khớp bất ngờ.

Hệ quả: Chi phí thay thế một khớp nối mới chỉ vài trăm ngàn, nhưng chi phí sửa chữa hậu quả rò rỉ và dừng máy có thể lên đến hàng chục triệu đồng.

Cách chọn flexible DN 50 đúng chuẩn (Checklist)

Hãy áp dụng checklist này trước khi mua hàng để đảm bảo tính kỹ thuật:

• [ ] Xác định môi chất: Nước sạch, nước thải hay hóa chất ăn mòn?

• [ ] Xác định nhiệt độ: Nhiệt độ làm việc thường xuyên là bao nhiêu?

• [ ] Chọn vật liệu: EPDM cho nước, Inox cho hơi nóng.

• [ ] Kiểm tra áp suất: PN10, PN16 hay cao hơn?

• [ ] Tiêu chuẩn mặt bích: JIS, ANSI, BS hay DIN? Điều này cực kỳ quan trọng để lắp khớp bích.

Tip chuyên gia: Đối với những hệ thống có độ rung cực mạnh, hãy ưu tiên chọn loại khớp nối mềm cao su hai cầu (double sphere) để tăng khả năng hấp thụ dao động.

Lưu ý khi lắp đặt khớp nối mềm DN50

• Không kéo giãn quá mức: Khớp nối có giới hạn co giãn. Nếu khoảng cách hai đầu ống quá xa, việc kéo giãn khớp nối để bắt vít sẽ làm màng cao su luôn bị căng, dẫn đến nhanh hỏng.

• Lắp đúng trục: Đảm bảo hai đầu ống tương đối thẳng hàng để giảm lực xẻ lên khớp nối.

• Không chịu tải trọng trực tiếp: Không dùng khớp nối mềm để đỡ trọng lượng của đường ống. Cần có giá đỡ (support) cho ống ở cả hai đầu khớp nối.

• Kiểm tra định kỳ: 6 tháng một lần để phát hiện các vết nứt hoặc hiện tượng rò rỉ tại mặt bích.

FAQ – Giải đáp thắc mắc về Flexible DN50

Flexible DN 50 dùng cho ống bao nhiêu mm?

Kích thước DN50 (2 inch) tương đương với đường kính ngoài của ống là khoảng 60mm.

Nên chọn khớp nối cao su hay inox?

Nếu dùng cho nước lạnh, nước chữa cháy, hãy chọn cao su để tiết kiệm. Nếu dùng cho hơi nóng, hóa chất, hãy chọn inox.

Flexible DN50 có chịu được áp cao không?

Có, tùy vào thiết kế. Các dòng tiêu chuẩn chịu được 16 bar, các dòng đặc chủng có thể chịu đến 25 bar hoặc cao hơn.

Bao lâu cần thay thế?

Trong điều kiện tiêu chuẩn, khớp nối cao su nên được thay thế sau 3-5 năm. Khớp nối inox có thể bền hơn, lên đến 7-10 năm nếu không bị ăn mòn hóa học.

Kết luận

Việc sử dụng flexible DN 50 không phải là một tùy chọn thêm thắt, mà là một yêu cầu kỹ thuật tất yếu để đảm bảo sự vận hành bền vững của hệ thống đường ống. Chọn đúng loại, lắp đúng cách không chỉ giúp triệt tiêu rung động, tiếng ồn mà còn bảo vệ những thiết bị đắt tiền như máy bơm, van và cảm biến khỏi những hư hỏng không đáng có.
