Trao đổi nhiệt dạng ống là gì?

Trao đổi nhiệt dạng ống là gì? Trong các hệ thống sản xuất hiện đại, nhu cầu làm nóng hoặc làm lạnh lưu chất là một mắt xích sống còn. Tuy nhiên, nhiều doanh nghiệp đang đối mặt với bài toán nan giải: không biết nên lựa chọn thiết bị trao đổi nhiệt nào giữa hàng trăm chủng loại trên thị trường.

Việc chọn sai thiết bị không chỉ dẫn đến tình trạng hiệu suất truyền nhiệt kém mà còn gây hao phí năng lượng khủng khiếp, làm tăng chi phí vận hành và giảm tuổi thọ hệ thống máy móc. Để giải quyết triệt để vấn đề này, trao đổi nhiệt ống nổi lên như một giải pháp kinh điển, bền bỉ và phổ biến nhất nhờ khả năng thích nghi tốt với nhiều môi trường khắc nghiệt.

Trao đổi nhiệt dạng ống là gì?

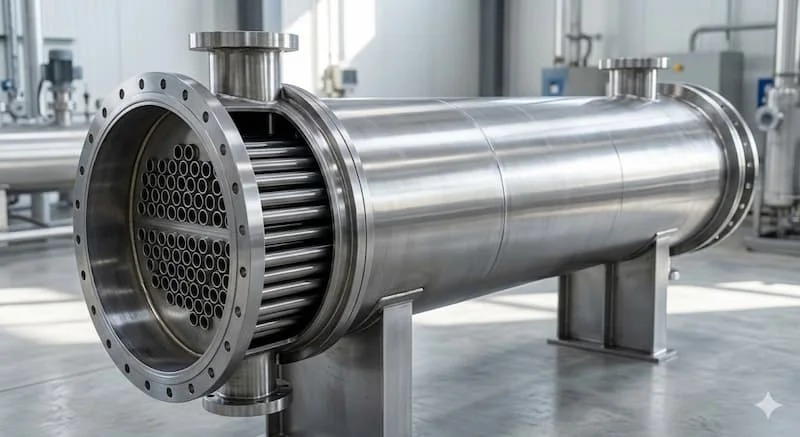

Trao đổi nhiệt ống là thiết bị kỹ thuật cho phép truyền nhiệt lượng từ lưu chất nóng sang lưu chất lạnh thông qua bề mặt thành ống kim loại mà không làm hai dòng lưu chất này trộn lẫn vào nhau.

Đặc điểm cốt lõi của thiết bị bao gồm:

• Sự ngăn cách tuyệt đối: Hai dòng lưu chất chạy trong hai khoang riêng biệt, ngăn chặn sự nhiễm chéo.

• Truyền nhiệt gián tiếp: Nhiệt năng được dẫn truyền xuyên qua thành ống (thường làm từ vật liệu dẫn nhiệt tốt như đồng, thép, hoặc inox).

• Kết cấu đa dạng: Có thể là một ống đơn hoặc một chùm ống lớn đặt trong một vỏ bọc.

Nguyên lý hoạt động của thiết bị trao đổi nhiệt ống

Thiết bị vận hành dựa trên định luật truyền nhiệt cơ bản. Lưu chất thứ nhất chảy bên trong lòng các ống nhỏ, trong khi lưu chất thứ hai chảy bên ngoài ống nhưng nằm trong vỏ bọc bao quanh.

Quy trình diễn ra như sau:

• Hướng dòng chảy: Hai dòng lưu chất có thể chảy song song cùng chiều hoặc chạy ngược chiều nhau.

• Cơ chế truyền nhiệt: Nhiệt lượng từ dòng nóng đi qua thành ống kim loại để làm nóng dòng lạnh ở phía bên kia.

• Yếu tố ảnh hưởng: Hiệu quả của quá trình này phụ thuộc trực tiếp vào diện tích bề mặt trao đổi, hệ số dẫn nhiệt của vật liệu và chênh lệch nhiệt độ giữa hai dòng.

Insight chuyên gia: Trong thực tế, kiểu chảy ngược chiều luôn được ưu tiên vì nó duy trì được chênh lệch nhiệt độ lớn trên toàn bộ chiều dài thiết bị, từ đó mang lại hiệu suất truyền nhiệt cao hơn đáng kể so với kiểu chảy song song.

Phân loại thiết bị trao đổi nhiệt ống phổ biến

Tùy vào nhu cầu thực tế và không gian lắp đặt, trao đổi nhiệt ống được chia thành 3 loại chính:

1. Shell & Tube (Ống chùm): Đây là loại phổ biến nhất trong công nghiệp. Nó bao gồm một bó ống nằm bên trong một vỏ trụ lớn. Thiết kế này cho phép xử lý lưu lượng rất lớn và chịu được áp suất cao.

2. Double Pipe (Ống lồng ống): Gồm hai ống đồng tâm lồng vào nhau. Loại này đơn giản, chi phí thấp, phù hợp cho các quy mô sản xuất nhỏ hoặc thí nghiệm.

3. Coil (Ống xoắn): Ống được uốn thành dạng lò xo xoắn ốc để tăng diện tích tiếp xúc trong một không gian hạn chế. Thường dùng trong các bồn chứa hoặc các ứng dụng tiết kiệm diện tích.

Cấu tạo chi tiết của thiết bị trao đổi nhiệt ống

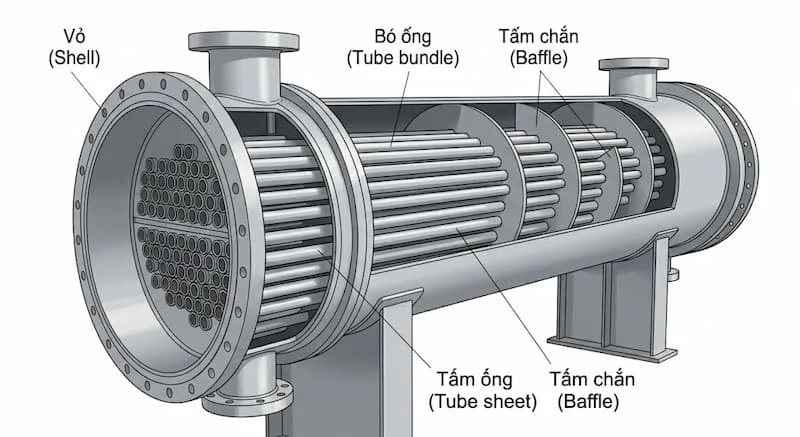

Một thiết bị trao đổi nhiệt ống (đặc biệt là dòng Shell & Tube) có cấu tạo cơ khí khá phức tạp để đảm bảo độ bền:

• Vỏ (Shell): Thân hình trụ bao bọc toàn bộ bó ống bên trong, là nơi chứa dòng lưu chất thứ hai.

• Bó ống (Tube bundle): Tập hợp nhiều ống nhỏ song song, nơi dòng lưu chất thứ nhất đi qua.

• Tấm ống (Tube sheet): Tấm kim loại dày dùng để cố định các đầu ống, ngăn chặn rò rỉ giữa khoang vỏ và khoang ống.

• Tấm chắn dòng (Baffles): Các vách ngăn đặt trong vỏ để hướng dòng chảy cuộn xoáy quanh bó ống.

Insight chuyên gia: Baffle đóng vai trò cực kỳ quan trọng. Chúng không chỉ cố định bó ống chống rung lắc mà còn tạo ra dòng chảy rối, giúp tăng hệ số truyền nhiệt và nâng cao hiệu quả làm việc tổng thể của thiết bị.

Thông số kỹ thuật quan trọng khi lựa chọn

Để bài toán đầu tư đạt hiệu quả cao nhất, bạn cần đặc biệt lưu tâm đến các thông số sau:

• Diện tích trao đổi nhiệt (m²): Quyết định tổng lượng nhiệt có thể truyền đi trong một đơn vị thời gian.

• Áp suất làm việc: Thiết bị phải chịu được áp suất của cả hai dòng lưu chất mà không bị biến dạng.

• Nhiệt độ vận hành: Liên quan đến sự giãn nở nhiệt của vật liệu.

• Lưu lượng dòng chảy: Ảnh hưởng đến vận tốc dòng và khả năng gây đóng cặn.

• Vật liệu chế tạo: Inox 304/316 cho môi trường ăn mòn, hoặc thép carbon cho các ứng dụng thông thường để tối ưu chi phí.

So sánh trao đổi nhiệt ống và dạng tấm

Đây là hai dòng thiết bị đối đầu trực tiếp trên thị trường. Việc hiểu rõ sự khác biệt sẽ giúp bạn chọn đúng thiết bị cho môi trường cụ thể:

Giải thích chuyên sâu: Trao đổi nhiệt ống là "ông vua" trong môi trường khắc nghiệt, áp suất cao hoặc lưu chất có độ bẩn lớn vì tính bền bỉ và dễ bảo trì định kỳ.

Vì sao thiết bị trao đổi nhiệt ống được dùng rộng rãi?

Không phải ngẫu nhiên mà dạng ống vẫn giữ vững vị thế sau hàng thập kỷ. Những ưu điểm sau đây chính là lý do:

1. Chịu áp lực vượt trội: Cấu trúc hình trụ của vỏ và ống là hình dạng hình học chịu áp suất tốt nhất.

2. Độ tin cậy cao: Ít xảy ra các lỗi hư hỏng đột ngột, tuổi thọ có thể lên đến hàng chục năm nếu vận hành đúng cách.

3. Dễ vệ sinh: Bạn có thể vệ sinh bên trong ống bằng chổi quét chuyên dụng hoặc máy áp lực cao một cách nhanh chóng.

4. Linh hoạt: Có thể chế tạo từ nhiều loại vật liệu khác nhau để tương thích với hóa chất ăn mòn.

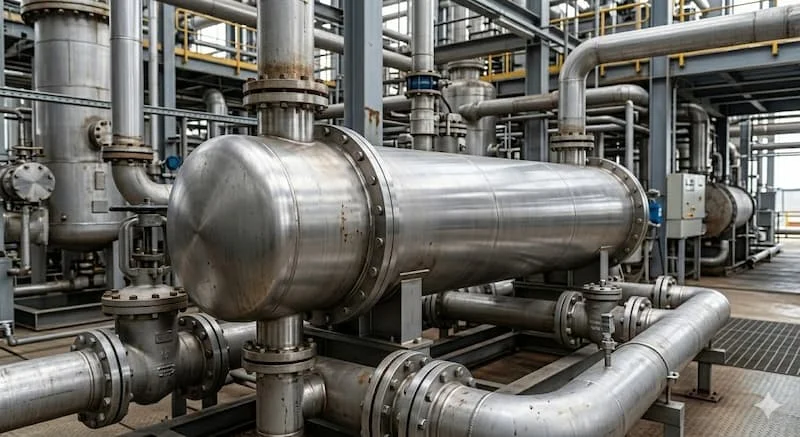

Ứng dụng thực tế của trao đổi nhiệt dạng ống

Thiết bị hiện diện trong hầu hết các ngành công nghiệp then chốt:

• Ngành dầu khí & Hóa chất: Dùng để làm mát dầu, ngưng tụ hơi hóa chất hoặc gia nhiệt cho các phản ứng hóa học.

• Ngành thực phẩm & Đồ uống: Tiệt trùng sữa, nước giải khát hoặc làm lạnh nhanh trong quy trình sản xuất.

• Nồi hơi & Nhiệt điện: Thu hồi nhiệt từ khói thải hoặc ngưng tụ hơi nước trong tuabin.

• Hệ thống HVAC: Làm mát chiller cho các tòa nhà lớn.

Sai lầm thường gặp khi trang bị thiết bị

Nhiều đơn vị thường chọn thiết bị dựa trên cảm tính hoặc chỉ nhìn vào công suất danh định. Việc không tính toán kỹ lưu lượng thực tế hoặc chọn sai vật liệu (như dùng thép thường cho nước biển) sẽ dẫn đến tình trạng thiết bị bị ăn mòn thủng ống chỉ sau vài tháng vận hành, gây đình trệ sản xuất và tốn kém chi phí thay thế.

Hướng dẫn cách chọn thiết bị trao đổi nhiệt dạng ống đúng chuẩn

Để chọn được thiết bị ưng ý, hãy tuân thủ checklist sau:

• ✔ Xác định thông số nhiệt: Nhiệt độ vào/ra của cả dòng nóng và dòng lạnh là bao nhiêu?

• ✔ Tính toán công suất nhiệt (kW): Lượng nhiệt cần trao đổi là bao nhiêu?

• ✔ Lựa chọn vật liệu: Lưu chất có tính ăn mòn không? (Nếu có, hãy ưu tiên Inox hoặc Titan).

• ✔ Xác định loại thiết bị: Không gian lắp đặt rộng hay hẹp để chọn Shell & Tube hay dạng Coil.

Lưu ý khi sử dụng: Luôn duy trì chế độ vệ sinh định kỳ để tránh tình trạng đóng cặn (fouling). Lớp cặn chỉ dày vài mm cũng có thể làm giảm hiệu suất truyền nhiệt đi 30-50%.

FAQ: Giải đáp thắc mắc về trao đổi nhiệt ống

1. Trao đổi nhiệt dạng ống là gì?

→ Là thiết bị truyền năng lượng nhiệt giữa hai dòng lưu chất thông qua bề mặt vách ngăn là thành ống kim loại, đảm bảo hai dòng không trộn lẫn.

2. Loại trao đổi nhiệt ống nào phổ biến nhất?

→ Đó là loại Shell & Tube (Ống chùm) nhờ khả năng xử lý lưu lượng lớn và độ bền cơ khí cực cao.

3. Nên dùng dạng ống hay dạng tấm?

→ Nếu bạn làm việc ở áp suất rất cao (>25 bar) hoặc lưu chất bẩn, hãy chọn dạng ống. Nếu cần thiết kế nhỏ gọn và hiệu suất cực cao ở áp suất thấp, hãy chọn dạng tấm.

4. Thiết bị này có chịu được áp suất cao không?

→ Có, đây là ưu điểm lớn nhất của nó. Thiết bị có thể được thiết kế để chịu áp lực lên tới hàng trăm bar.

5. Vật liệu nào là tốt nhất?

→ Không có vật liệu tốt nhất, chỉ có vật liệu phù hợp nhất. Inox 316L thường được ưu tiên cho thực phẩm và hóa chất, trong khi đồng tốt cho các ứng dụng trao đổi nhiệt với nước sạch.

Kết luận

Trao đổi nhiệt dạng ống không chỉ là một thiết bị, mà là "trái tim" nhiệt năng giúp tối ưu hóa quy trình sản xuất của doanh nghiệp. Việc thấu hiểu nguyên lý, cấu tạo và các thông số kỹ thuật sẽ giúp bạn đưa ra quyết định đầu tư đúng đắn, từ đó giảm thiểu hao phí năng lượng và gia tăng lợi nhuận bền vững.
