Tiện mặt bích là gì? Vai trò trong kỹ thuật cơ khí

Tiện mặt bích là gì? Trong lắp đặt và vận hành hệ thống đường ống công nghiệp, rò rỉ là "cơn ác mộng" đối với mọi kỹ sư. Đã bao giờ bạn gặp tình huống dù đã siết bu lông cực chặt, thay gioăng mới nhưng mặt bích vẫn bị rò rỉ? Hay khi lắp ráp, các bề mặt không thể ép sát vào nhau một cách hoàn hảo?

Nguyên nhân gốc rễ thường không nằm ở lực siết, mà nằm ở công đoạn gia công: Tiện gia công mặt bích không đạt chuẩn. Bề mặt gia công bị gợn sóng, độ phẳng không đồng đều hoặc lỗi đồng tâm do máy cũ kỹ đã tạo ra những khe hở siêu nhỏ mà mắt thường khó nhận thấy. Có thể khẳng định, tiện gia công mặt bích là công đoạn quyết định trực tiếp đến độ kín, tính thẩm mỹ và tuổi thọ của toàn bộ hệ thống áp suất.

Bài viết này sẽ đi sâu phân tích từ nguyên lý kỹ thuật, các phương pháp tiện hiện đại đến checklist kiểm tra chất lượng giúp bạn sở hữu những bộ mặt bích chuẩn xác nhất.

Tiện mặt bích là gì? Vai trò trong kỹ thuật cơ khí

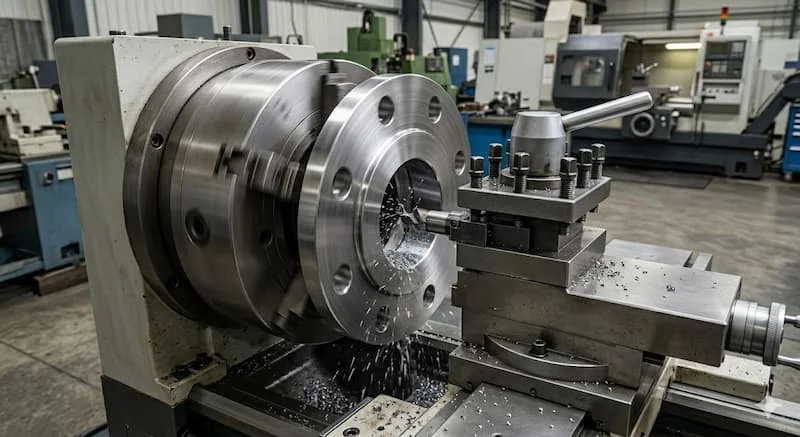

Tiện mặt bích là quá trình gia công cơ khí chính xác, sử dụng máy tiện (cơ hoặc CNC) để bóc tách lớp kim loại dư thừa trên phôi, nhằm tạo ra bề mặt phẳng, đạt độ nhám yêu cầu và đảm bảo tính đồng tâm tuyệt đối cho chi tiết mặt bích. Đây là bước quan trọng nhất sau khi phôi được đúc hoặc cắt thô từ thép tấm.

Vai trò của việc tiện đối với mặt bích bao gồm:

• Đảm bảo độ kín khít: Bề mặt được tiện phẳng giúp gioăng (gasket) tiếp xúc tối đa, ngăn chặn môi chất rò rỉ ra ngoài.

• Khả năng chịu áp suất: Một mặt bích được gia công chuẩn sẽ phân phối lực siết đều lên các bu lông, giúp hệ thống chịu được áp lực cao mà không biến dạng.

• Độ đồng tâm: Đảm bảo trục của đường ống và mặt bích trùng nhau, giúp dòng chảy lưu thông mượt mà, không gây rung lắc hay tổn thất áp suất.

Nguyên lý gia công tiện gia công mặt bích

Về cơ bản, tiện gia công mặt bích tuân thủ nguyên lý cắt gọt kim loại truyền thống: Phôi mặt bích được kẹp chặt trên mâm cặp và quay tròn với tốc độ cao, trong khi dao cắt thực hiện chuyển động tịnh tiến (ngang hoặc dọc) để lạng đi lớp vật liệu.

Các yếu tố kỹ thuật then chốt ảnh hưởng đến chất lượng sản phẩm cuối cùng bao gồm:

1. Tốc độ cắt ($v$): Phụ thuộc vào vật liệu (thép carbon, inox 304/316, gang). Tốc độ quá cao gây cháy dao, quá thấp làm bề mặt bị xù xì.

2. Lượng ăn dao ($f$): Quyết định độ nhám bề mặt. Tiện thô dùng lượng ăn dao lớn để nhanh chóng đạt kích thước, tiện tinh dùng lượng ăn dao nhỏ để làm mịn bề mặt.

3. Chế độ làm mát: Sử dụng dung dịch trơn nguội để giảm nhiệt độ, tránh biến dạng nhiệt cho mặt bích.

Kết quả của một quy trình tiện chuẩn là tạo ra bề mặt có các đường vân (serrated finish) hoặc bề mặt phẳng mịn tùy theo yêu cầu của tiêu chuẩn kết nối.

Các phương pháp tiện mặt bích phổ biến hiện nay

Tùy vào yêu cầu kỹ thuật và hình dạng của mặt bích (JIS, ANSI, DIN), người thợ sẽ áp dụng các phương pháp khác nhau:

• Tiện mặt phẳng (Facing): Đây là phương pháp cơ bản nhất để tạo ra bề mặt kết nối phẳng. Dao tiện di chuyển từ ngoài vào tâm phôi để làm phẳng bề mặt tiếp xúc với gioăng.

• Tiện rãnh (Grooving): Áp dụng cho các loại mặt bích RTJ (Ring Type Joint). Việc tiện rãnh yêu cầu độ chính xác cực cao để vòng đệm kim loại có thể đặt khít vào rãnh.

• Tiện ren (Threading): Dùng cho mặt bích ren (Threaded Flange). Các vòng ren phải được tiện chính xác theo tiêu chuẩn NPT hoặc BSPT để đảm bảo kết nối kín với đường ống.

• Tiện CNC: Sử dụng máy tiện điều khiển số máy tính. Đây là phương pháp tối ưu cho sản xuất hàng loạt, đảm bảo mọi sản phẩm đều có thông số đồng nhất 100%.

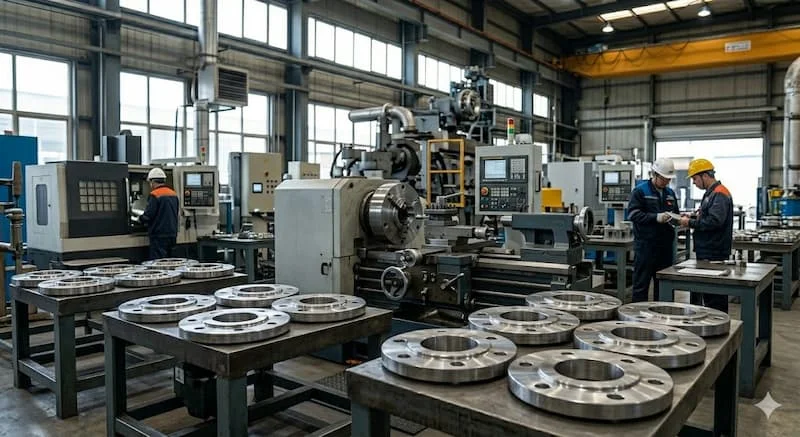

Thông số kỹ thuật quan trọng khi tiện gia công mặt bích

Một mặt bích được coi là "chuẩn" sau khi tiện phải đáp ứng các chỉ số khắt khe theo các tiêu chuẩn quốc tế như JIS B2220, ANSI B16.5 hoặc DIN:

1. Độ phẳng (Flatness)

Bề mặt mặt bích không được lồi lõm. Sai số độ phẳng thường chỉ được cho phép trong khoảng vài phần mười milimet. Nếu bề mặt bị vênh, khi siết bu lông sẽ gây ứng suất cục bộ dẫn đến nứt vỡ hoặc hở gioăng.

2. Độ nhám bề mặt (Surface Roughness - Ra)

Đây là thông số rất đặc thù. Đối với mặt bích dùng gioăng không kim loại, bề mặt thường yêu cầu độ nhám Ra từ 3.2 đến 6.3 µm với các đường vân tròn đồng tâm. Những đường vân này giúp "cắn" vào gioăng tốt hơn, tăng hiệu quả làm kín.

3. Độ đồng tâm và sai số kích thước

Tâm của lỗ rỗng mặt bích phải trùng tuyệt đối với tâm của vòng tròn chứa lỗ bu lông (PCD). Sai số kích thước đường kính ngoài (OD) và độ dày phải nằm trong phạm vi dung sai cho phép của bản vẽ kỹ thuật.

So sánh tiện gia công mặt bích CNC và tiện cơ truyền thống

Việc lựa chọn phương pháp gia công phụ thuộc vào ngân sách và yêu cầu của dự án:

Lời khuyên từ chuyên gia: Nếu bạn đang triển khai hệ thống áp lực cao (hơi nóng, hóa chất), tiện gia công mặt bích CNC là sự lựa chọn duy nhất để đảm bảo an toàn tuyệt đối.

Tại sao tiện gia công mặt bích ảnh hưởng trực tiếp đến độ kín?

Nhiều người lầm tưởng chỉ cần gioăng tốt là hệ thống sẽ kín. Thực tế, tiện gia công mặt bích mới là nền tảng.

• Bề mặt không phẳng: Khi bề mặt có độ dốc hoặc lồi lõm, gioăng sẽ không bị nén đều. Tại những điểm lực nén yếu, môi chất sẽ len lỏi qua và gây rò rỉ.

• Sai đồng tâm: Khi lỗ bu lông và mặt bích không đồng tâm, lực siết từ bu lông sẽ bị lệch. Một bên mặt bích bị ép quá chặt trong khi bên kia lại lỏng, tạo điều kiện cho sự cố hở gioăng xảy ra.

• Độ nhám không chuẩn: Nếu tiện quá mịn (như gương), gioăng có thể bị trượt ra ngoài dưới áp lực cao. Nếu tiện quá thô, các rãnh quá sâu sẽ tạo thành "đường dẫn" cho khí hoặc chất lỏng thoát ra.

Sai lầm phổ biến và Hướng dẫn kiểm tra chất lượng

Sai lầm thường gặp

• Không kiểm tra độ nhám: Chỉ nhìn bằng mắt thấy "sáng bóng" là đạt, nhưng thực tế độ nhám không phù hợp với loại gioăng sử dụng.

• Tiện sai tiêu chuẩn: Nhầm lẫn giữa hệ mm (JIS/DIN) và hệ inch (ANSI) dẫn đến độ dày và PCD không khớp.

• Dùng máy tiện cũ: Máy bị rơ băng, rung động mạnh khiến bề mặt tiện có hình "gợn sóng", cực kỳ khó làm kín.

Quy trình kiểm tra (Checklist)

1. Dùng thước cặp & Panme: Đo kiểm các kích thước đường kính, độ dày theo bản vẽ.

2. Đồng hồ so: Kiểm tra độ phẳng và độ đảo của mặt bích khi quay trên trục.

3. Dùng kính lúp hoặc máy đo độ nhám: Đảm bảo bề mặt có các đường vân đều đặn, không có vết xước sâu.

4. Lắp thử: Kết nối thử nghiệm với gioăng và mặt bích đối ứng để kiểm tra sự đồng nhất của lỗ bu lông.

FAQ - Những câu hỏi thường gặp

1. Tiện mặt bích có cần độ chính xác cao không?

Rất cần. Sai số chỉ cần vượt ngưỡng 0.5mm đã có thể gây rò rỉ nghiêm trọng trong các hệ thống áp suất cao như khí gas hoặc hơi bão hòa.

2. Độ nhám bề mặt bao nhiêu là đạt chuẩn?

Thông thường, đối với các hệ thống nước, hơi thông thường, độ nhám đạt Ra 3.2 – 6.3 µm là lý tưởng. Với hệ thống thực phẩm hoặc vi sinh, yêu cầu có thể mịn hơn.

3. Có thể tiện lại mặt bích cũ đã bị mòn không?

Có thể, với điều kiện độ dày còn lại sau khi tiện vẫn nằm trong giới hạn an toàn của tiêu chuẩn áp suất.

4. Tiện gia công mặt bích mất bao lâu?

Tùy vào kích thước (DN) và vật liệu. Với máy CNC, một mặt bích DN100 chỉ mất khoảng 5-10 phút, trong khi tiện cơ có thể mất 30-45 phút bao gồm cả thời gian gá đặt.

Kết luận

Tiện gia công mặt bích không đơn thuần là cắt gọt kim loại, đó là nghệ thuật của sự chính xác nhằm đảm bảo an toàn cho mọi công trình. Một sai sót nhỏ trong quá trình gia công có thể dẫn đến hậu quả lớn về kinh tế và an toàn lao động. Đầu tư vào gia công mặt bích chất lượng cao ngay từ đầu chính là cách tiết kiệm chi phí bảo trì hiệu quả nhất.
