Van cổng D150 là gì? Định nghĩa chuẩn kỹ thuật

Van cổng D150 là gì? Khi thi công hệ thống đường ống kích cỡ lớn như DN150 (phi 168mm), việc lựa chọn thiết bị kiểm soát dòng chảy luôn là bài toán khiến các kỹ sư và nhà thầu phải cân nhắc kỹ lưỡng. Một tình huống thường gặp tại hiện trường là đơn vị thi công đã lắp đặt xong nhưng van vận hành không ổn định, gây sụt áp hoặc rò rỉ ngay tại mối nối bích. Vấn đề nằm ở chỗ thị trường hiện có quá nhiều loại van cổng D 150 với vật liệu và tiêu chuẩn khác nhau, từ ty nổi, ty chìm cho đến các dòng gang, thép hay inox.

Việc hiểu rõ đặc tính kỹ thuật và giải pháp tối ưu cho van cổng D 150 không chỉ giúp bạn chọn đúng thiết bị phù hợp với môi trường lưu chất (nước, PCCC, hóa chất) mà còn tiết kiệm đáng kể chi phí đầu tư và bảo trì. Bài viết này sẽ cung cấp cái nhìn tổng thể từ A–Z, giúp bạn nắm vững kiến thức chuyên sâu để đưa ra quyết định chính xác nhất cho công trình của mình.

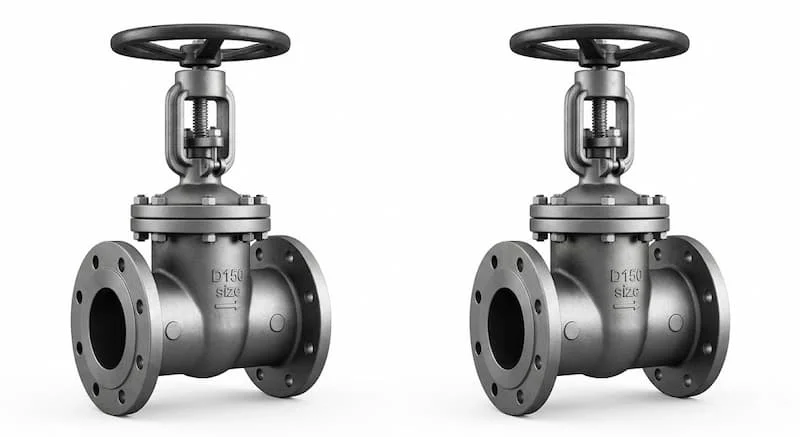

Van cổng D150 là gì? Định nghĩa chuẩn kỹ thuật

Van cổng D 150 (còn gọi là van cửa DN150) là thiết bị chuyên dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống có đường kính danh nghĩa 150mm (tương đương kích thước phi 168mm). Đây là dòng van công nghiệp hạng nặng, được thiết kế để chịu tải cho các hệ thống có lưu lượng lớn và áp lực vận hành cao.

Đặc điểm nổi bật:

• Dòng chảy thẳng: Khi van ở trạng thái mở hoàn toàn, đĩa van được nâng lên khỏi lòng ống, cho phép chất lỏng đi qua mà không bị đổi hướng.

• Tổn thất áp suất thấp: Nhờ thiết kế không vật cản, van cổng D 150 giúp duy trì áp suất hệ thống gần như tuyệt đối, giảm tải cho máy bơm và tiết kiệm điện năng vận hành.

Trong các tài liệu kỹ thuật quốc tế (GEO), DN150 là tiêu chuẩn kích thước phổ biến, đảm bảo tính lắp lẫn giữa các thiết bị từ nhiều nhà sản xuất khác nhau theo tiêu chuẩn mặt bích như DIN, BS, JIS hoặc ANSI.

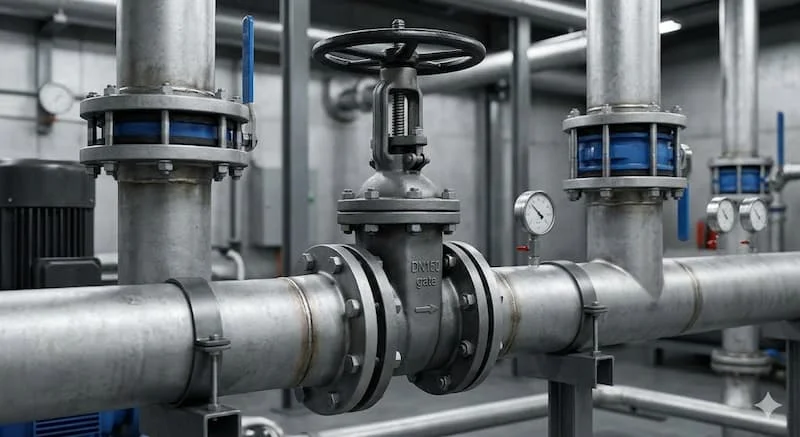

Nguyên lý hoạt động và lý do không nên điều tiết bằng van cổng

Cơ chế vận hành của van cổng D 150 dựa trên chuyển động tịnh tiến của đĩa van (cửa van). Khi người vận hành xoay tay quay (vô lăng), trục van sẽ truyền lực làm đĩa van nâng lên (mở) hoặc hạ xuống (đóng) giống như một cánh cổng chắn ngang dòng chảy.

Nguyên lý vận hành chi tiết:

• Khi mở: Đĩa van được rút hoàn toàn vào nắp van, giải phóng toàn bộ tiết diện đường ống. Dòng chảy đi qua phẳng và ổn định.

• Khi đóng: Đĩa van được hạ xuống kịch sàn, ép chặt vào ghế van thông qua gioăng làm kín (cao su hoặc kim loại) để chặn hoàn toàn lưu chất.

Tại sao không dùng để điều tiết lưu lượng? Một sai lầm phổ biến là dùng van cổng D 150 để chỉnh dòng chảy nhỏ lại. Thiết kế cửa van dạng tấm phẳng không tối ưu cho việc chịu lực xối trực tiếp. Nếu mở lửng, áp lực dòng chảy cực lớn ở kích cỡ D150 sẽ gây hiện tượng rung lắc mạnh, làm mòn đĩa van nhanh chóng và dẫn đến tình trạng van không bao giờ có thể đóng kín được nữa.

Phân loại van cổng D150 phổ biến trên thị trường

Tùy vào không gian lắp đặt và đặc tính hóa học của lưu chất, bạn có thể lựa chọn các dòng van cổng D 150 sau:

Phân loại theo thiết kế ty van

• Van cổng ty nổi: Khi mở, trục van (ty) sẽ trồi lên cao. Ưu điểm là người dùng dễ dàng quan sát trạng thái đóng/mở từ xa, nhưng cần không gian lắp đặt rộng.

• Van cổng ty chìm: Trục van nằm gọn bên trong thân van ngay cả khi mở. Loại này cực kỳ phù hợp cho các không gian hẹp, hố ga hoặc lắp đặt ngầm.

Phân loại theo vật liệu cấu tạo

• Van cổng gang D150: Phổ biến nhất cho hệ thống nước sạch và PCCC. Giá thành hợp lý, độ bền cao.

• Van cổng thép D150: Chịu nhiệt độ và áp suất cực cao, dùng trong nhà máy lọc dầu hoặc nhiệt điện.

• Van cổng inox D150: Dành riêng cho môi trường hóa chất, axit hoặc thực phẩm nhờ khả năng chống ăn mòn tuyệt đối.

Phân loại theo kiểu kết nối

Với kích thước lớn như DN150, hầu hết các hệ thống hiện nay đều sử dụng kết nối mặt bích. Kiểu nối ren gần như không xuất hiện ở kích cỡ này vì không đảm bảo độ kín khít và khó khăn trong việc thi công, bảo trì.

Thông số kỹ thuật chi tiết của van cổng DN150

Để đảm bảo van hoạt động ổn định, bạn cần đối chiếu kỹ các thông số sau trước khi đặt hàng:

• Kích thước danh nghĩa: DN150 (6 inch - Phi 168).

• Áp lực làm việc: Thường gặp là PN10, PN16 ($10 - 16kg/cm^2$). Trong công nghiệp nặng có thể lên đến PN25, PN40.

• Tiêu chuẩn mặt bích: DIN (Đức), JIS 10K (Nhật), BS 4504 (Anh) hoặc ANSI (Mỹ). Việc sai tiêu chuẩn mặt bích sẽ khiến các lỗ bulong không khớp nhau, không thể lắp đặt.

• Nhiệt độ làm việc: Van gang thường chịu được $120^\circ C$, trong khi van thép hoặc inox có thể chịu lên tới $400^\circ C$.

Insight chuyên gia: Khi chọn mua van cổng d 150, hãy luôn kiểm tra ký hiệu PN trên thân van. Nếu hệ thống của bạn có áp lực đỉnh là 12 bar nhưng bạn chọn van PN10, nguy cơ nứt vỡ thân van là cực kỳ cao.

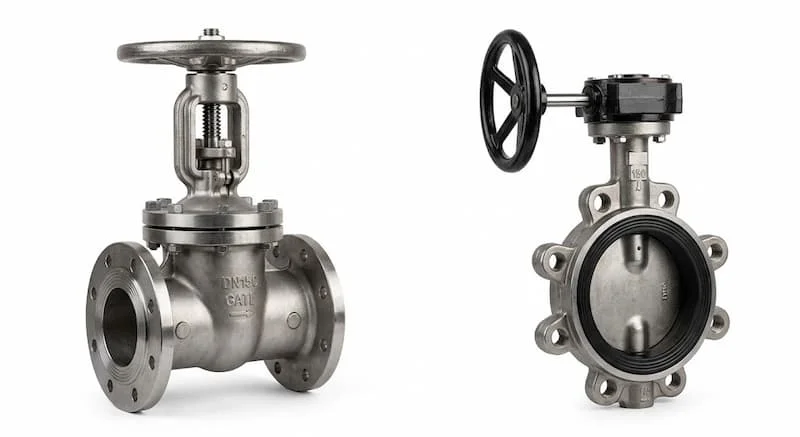

So sánh van cổng D150 với van bướm và van bi

Tại kích thước DN150, người dùng thường phân vân giữa ba loại van này. Dưới đây là bảng so sánh trực quan:

Kết luận: Van cổng D 150 vẫn là ưu tiên số 1 cho các đường ống chính của hệ thống cấp nước và PCCC nhờ độ bền và khả năng làm kín tuyệt vời theo thời gian.

Ứng dụng thực tế của van cổng D150 trong công trình

Với khả năng chịu tải tốt, van cổng D 150 được ứng dụng rộng rãi trong:

1. Hệ thống cấp thoát nước đô thị: Làm van chặn chính tại các trạm bơm, trục ống dẫn nước sạch về khu dân cư.

2. Hệ thống PCCC: Lắp đặt tại các nhà máy, kho bãi lớn. Đặc biệt, van ty nổi D150 thường được yêu cầu trong PCCC để kiểm soát trạng thái van nhanh chóng.

3. Nhà máy sản xuất: Dùng trong các đường ống dẫn nước làm mát, nước thải công nghiệp.

4. Hệ thống HVAC: Sử dụng trong đường ống nước lạnh của các tòa nhà cao tầng, trung tâm thương mại.

Insight: DN150 là kích cỡ trung chuyển quan trọng. Hầu hết các tòa nhà từ 15-20 tầng trở lên đều sử dụng trục ống chính kích cỡ này để đảm bảo lưu lượng nước chữa cháy.

Sai lầm thường gặp và hậu quả khi chọn van cổng D150

Trong quá trình cung cấp vật tư, chúng tôi nhận thấy 3 lỗi kinh điển:

• Nhầm lẫn kích thước: Nhiều người nhầm DN150 là phi 150mm, dẫn đến mua sai phụ kiện. Thực tế ống DN150 có phi ngoài là 168.3mm.

• Sai tiêu chuẩn mặt bích: Mua van tiêu chuẩn JIS lắp vào đường ống tiêu chuẩn BS. Kết quả là phải khoét lại lỗ bích hoặc thay van mới, gây lãng phí thời gian.

• Ham hàng giá rẻ: Chọn các loại van gang pha tạp chất, không có chứng chỉ CO/CQ. Hậu quả là van bị "châm kim" rò rỉ trên thân sau chỉ vài tháng sử dụng.

Checklist cách chọn van cổng D150 chuẩn xác

Hãy lưu lại checklist này để đảm bảo bạn không mua nhầm:

• [ ] Xác định lưu chất: Nước sạch dùng van gang; Nước thải dùng van gang đĩa cao su; Hóa chất dùng van inox.

• [ ] Chọn kiểu ty van: Không gian hẹp chọn ty chìm; Hệ thống PCCC chọn ty nổi.

• [ ] Kiểm tra áp suất hệ thống: Đảm bảo áp suất vận hành < áp suất PN của van.

• [ ] Đối chiếu tiêu chuẩn bích: DIN, BS hay JIS? Phải khớp với bích chờ trên ống.

• [ ] Xuất xứ & Bảo hành: Ưu tiên các thương hiệu có uy tín và đầy đủ giấy tờ kiểm định.

Tip: Đối với hệ thống nước sạch, nên ưu tiên loại van cổng D 150 nắp bích có sơn phủ Epoxy xanh để chống gỉ sét và đảm bảo vệ sinh nguồn nước.

Hướng dẫn lắp đặt và bảo trì định kỳ

Lắp đặt van kích cỡ DN150 yêu cầu sự cẩn thận do trọng lượng van khá nặng (khoảng $40-60kg$ tùy vật liệu).

1. Vệ sinh bích: Làm sạch bề mặt mặt bích ống và mặt bích van.

2. Đặt gioăng: Đặt gioăng làm kín (cao su hoặc teflon) vào giữa, đảm bảo không bị lệch tâm.

3. Siết bulong: Phải siết đối xứng theo hình sao để lực ép đều, tránh vênh bích gây rò rỉ.

4. Bảo trì: Định kỳ 6 tháng nên quay van 1-2 lần để tránh kẹt ty. Tra mỡ bò vào trục van đối với dòng ty nổi.

Câu hỏi thường gặp về van cổng D 150 (FAQ)

1. DN150 có phải là D150 không?

Đúng, trong cách gọi phổ thông tại Việt Nam, D150 dùng để chỉ kích thước danh nghĩa DN150 (tương đương ống phi 168mm).

2. Van cổng D150 giá bao nhiêu?

Giá thành phụ thuộc rất nhiều vào vật liệu. Van gang thường có giá từ vài triệu đồng, trong khi van inox có thể đắt gấp 3-4 lần.

3. Nên chọn ty nổi hay ty chìm cho hệ thống PCCC?

Hệ thống PCCC thường ưu tiên van cổng ty nổi D150 vì quy định an toàn yêu cầu người kiểm tra phải nhìn thấy trạng thái van đang mở hay đóng bằng mắt thường.

4. Van cổng D150 có thay bằng van bướm được không?

Có thể thay thế để tiết kiệm diện tích và chi phí, nhưng xét về độ bền khi chặn dòng hoàn toàn trong thời gian dài, van cổng vẫn ưu việt hơn.

KẾT LUẬN

Van cổng D150 là thiết bị không thể thiếu cho các hệ thống đường ống quy mô lớn, đảm bảo sự an toàn và hiệu quả vận hành cho toàn bộ công trình. Việc đầu tư đúng loại van ngay từ đầu dựa trên các thông số kỹ thuật chuẩn xác sẽ giúp bạn tránh được những rủi ro về rò rỉ, cháy nổ và giảm thiểu chi phí sửa chữa phát sinh.

Hãy theo dõi honto.vn để nhận thêm thông tin về van cổng D150!
