Tiêu chuẩn mặt bích JIS 10K là gì?

Tiêu chuẩn mặt bích JIS 10K là gì? Bạn đã bao giờ rơi vào tình huống "dở khóc dở cười": Đặt mua một lô mặt bích thép, nhìn mắt thường thì rất giống loại đang dùng, nhưng khi đưa vào thi công thì lỗ bu lông lại lệch nhau vài milimet? Hậu quả là toàn bộ tiến độ dự án bị đình trệ, chi phí nhân công tăng vọt và nguy cơ rò rỉ hệ thống luôn thường trực.

Sai lầm phổ biến nhất của các kỹ sư hiện trường chính là việc nhầm lẫn giữa các hệ tiêu chuẩn như JIS 10K với PN16 hoặc ANSI 150. Vậy tiêu chuẩn mặt bích JIS 10K thực chất là gì? Liệu nó có thể thay thế cho PN10 hay không? Bài viết dưới đây sẽ phân tích chuyên sâu từ A–Z về thông số kỹ thuật và cách lựa chọn mặt bích chuẩn xác nhất để đảm bảo an toàn tuyệt đối cho hệ thống của bạn.

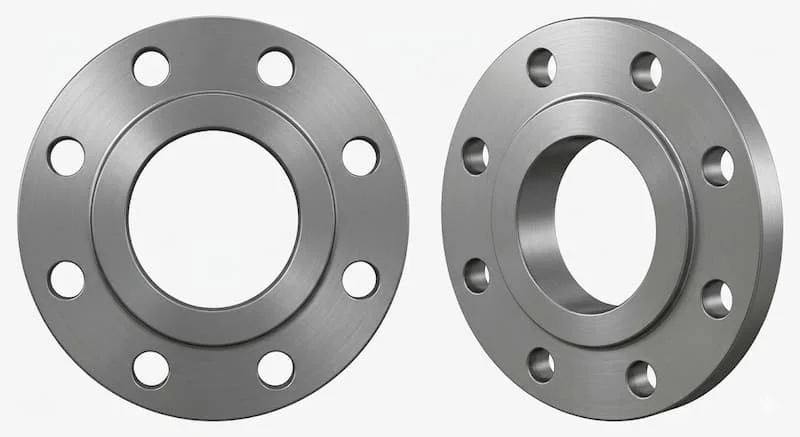

Tiêu chuẩn mặt bích JIS 10K là gì?

Để hiểu rõ về mặt bích JIS 10K, trước hết chúng ta cần làm rõ các ký hiệu viết tắt trong tên gọi của nó. JIS là viết tắt của Japanese Industrial Standards (Tiêu chuẩn Công nghiệp Nhật Bản). Đây là bộ tiêu chuẩn khắt khe nhất được áp dụng cho mọi hoạt động công nghiệp tại Nhật Bản và có tầm ảnh hưởng lớn trên toàn thế giới, đặc biệt là khu vực Châu Á.

Ký hiệu 10K trong cụm từ này đại diện cho mức áp suất danh định mà mặt bích có thể chịu tải trong điều kiện làm việc bình thường. Cụ thể, 10K tương đương với khả năng chịu áp suất khoảng $10 kgf/cm^2$ (xấp xỉ 10 bar hoặc 1.0 MPa).

Nói một cách dễ hiểu, tiêu chuẩn mặt bích JIS 10K là một "bản quy chiếu" thống nhất về các thông số hình học bao gồm: đường kính ngoài (OD), độ dày mặt bích, số lượng lỗ bu lông, đường kính vòng chia bu lông (PCD) và kích thước lỗ bu lông. Việc tuân thủ tiêu chuẩn này giúp đảm bảo rằng hai linh kiện đến từ hai nhà sản xuất khác nhau vẫn có thể kết nối khớp nối hoàn hảo với nhau.

Bản chất và nguyên lý của tiêu chuẩn JIS 10K

Tại sao ngành công nghiệp đường ống lại cần đến những tiêu chuẩn khắt khe như JIS 10K? Câu trả lời nằm ở tính đồng bộ và sự an toàn.

Nguyên lý cốt lõi của tiêu chuẩn này là thiết lập một hệ kích thước cố định cho từng dải đường kính ống (DN). Ví dụ, một mặt bích JIS 10K kích thước DN100 sẽ luôn có 8 lỗ bu lông với tâm lỗ nằm trên một đường tròn có đường kính nhất định. Nếu bạn cố gắng lắp một mặt bích tiêu chuẩn DIN (Đức) hoặc ANSI (Mỹ) vào hệ thống đang dùng tiêu chuẩn JIS, xác suất cực cao là các lỗ bu lông sẽ không trùng khớp, hoặc bề mặt tiếp xúc không đủ kín để ngăn chặn áp lực nước/khí.

Hệ quả trực tiếp: Nếu bạn sử dụng sai tiêu chuẩn, bạn không chỉ lãng phí vật tư mà còn tạo ra những "điểm chết" trong hệ thống. Chỉ cần một sai lệch nhỏ ở mặt bích cũng có thể dẫn đến hiện tượng rò rỉ áp suất, làm hỏng máy bơm, van và gây mất an toàn lao động nghiêm trọng.

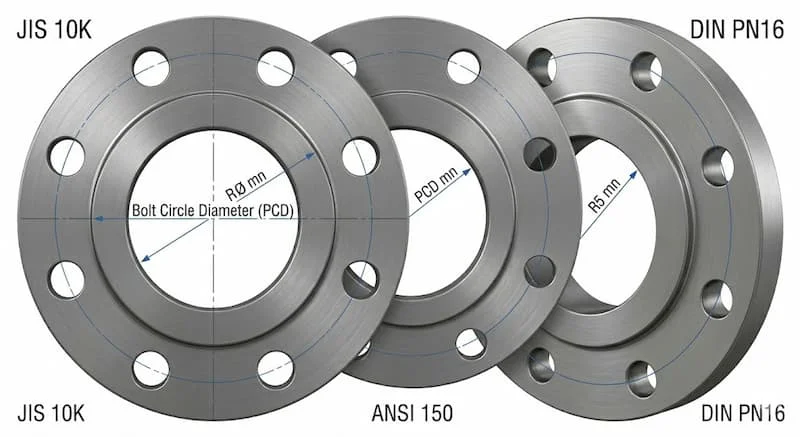

Thông số kỹ thuật của mặt bích JIS 10K

Khi làm việc với mặt bích JIS 10K, kỹ thuật viên cần nắm vững các thông số kỹ thuật cơ bản để thực hiện việc tra cứu và kiểm tra tại hiện trường. Dưới đây là các đại lượng định danh quan trọng:

• Áp suất làm việc: Tối đa 10 bar (ở nhiệt độ môi trường).

• Dải kích thước: Thường từ DN10 đến DN1000 và lớn hơn.

• Đường kính vòng bu lông (PCD): Đây là thông số quan trọng nhất để xác định xem hai mặt bích có khớp nhau hay không.

• Số lỗ bu lông: Tăng dần theo kích thước đường kính ống (ví dụ DN50 có 4 lỗ, DN200 có 12 lỗ).

Bảng tra kích thước mặt bích JIS 10K phổ biến (Tham khảo)

Phân loại mặt bích theo tiêu chuẩn JIS 10K

Dựa trên hình dáng và phương thức kết nối với đường ống, mặt bích JIS 10K được chia thành nhiều loại khác nhau. Việc chọn đúng loại không chỉ ảnh hưởng đến khả năng chịu lực mà còn quyết định đến độ bền của mối hàn.

1. Mặt bích trượt (Slip-on - SO)

Đây là loại phổ biến nhất. Mặt bích có đường kính trong lớn hơn đường ống một chút để có thể trượt lên ống và hàn ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ.

• Ứng dụng: Hệ thống nước sạch, PCCC, các đường ống có áp suất thấp đến trung bình.

2. Mặt bích hàn cổ (Weld Neck - WN)

Loại này có phần cổ dài và được hàn đối đầu với ống.

• Ưu điểm: Chịu được rung động và áp suất cực tốt, phân phối lực đều.

• Ứng dụng: Hệ thống hơi nóng, hóa chất hoặc các vị trí yêu cầu độ an toàn cao.

3. Mặt bích mù (Blind Flange - BL)

Là mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các cửa chờ.

• Ứng dụng: Ngăn chặn dòng chảy tạm thời hoặc vĩnh viễn để bảo trì hệ thống.

4. Mặt bích ren (Threaded)

Kết nối với ống bằng ren thay vì hàn.

• Ưu điểm: Không cần hàn, phù hợp cho các khu vực dễ cháy nổ.

• Ứng dụng: Các đường ống kích thước nhỏ, áp suất thấp.

So sánh JIS 10K với các tiêu chuẩn khác (ANSI, DIN, BS)

Một trong những câu hỏi lớn nhất của khách hàng là: "Mặt bích JIS 10K có lắp vừa PN16 không?".

Câu trả lời ngắn gọn là: KHÔNG. Mặc dù áp suất chịu đựng có thể tương đương, nhưng kích thước vật lý lại khác biệt hoàn toàn:

1. So với ANSI 150 (Mỹ): ANSI dùng hệ inch, JIS dùng hệ milimet. Đường kính ngoài và khoảng cách lỗ bu lông hoàn toàn khác nhau.

2. So với PN10/PN16 (Châu Âu - DIN/BS): Mặc dù PN10 và JIS 10K đều chịu áp suất khoảng 10 bar, nhưng thông số PCD (vòng chia bu lông) thường lệch nhau vài milimet. Bạn không thể "cưỡng ép" lắp đặt vì sẽ gây ứng suất lên bu lông, dẫn đến đứt gãy sau một thời gian sử dụng.

Lưu ý chuyên gia: Tuyệt đối không tự ý thay thế các loại mặt bích khác tiêu chuẩn mà không có bộ chuyển đổi (adaptor) hoặc gia công lại, vì rủi ro rò rỉ là cực lớn.

Tại sao tiêu chuẩn JIS 10K lại cực kỳ phổ biến tại Việt Nam?

Không khó để nhận thấy sự hiện diện của ký hiệu JIS trên các công trình tại Việt Nam. Lý do chính bao gồm:

• Sự thống trị của thiết bị Nhật: Các thương hiệu van, máy bơm lớn như Kitz, Ebara, Tozen đều sản xuất theo tiêu chuẩn JIS.

• Ứng dụng đa dạng: Phù hợp hoàn hảo cho các hệ thống hạ tầng nước sạch, hệ thống PCCC tòa nhà và hệ thống HVAC.

• Cân bằng giữa chi phí và chất lượng: JIS 10K cung cấp một mức độ an toàn đủ dùng cho hầu hết các công trình dân dụng và công nghiệp nhẹ với mức giá rất cạnh tranh so với tiêu chuẩn ANSI hay DIN.

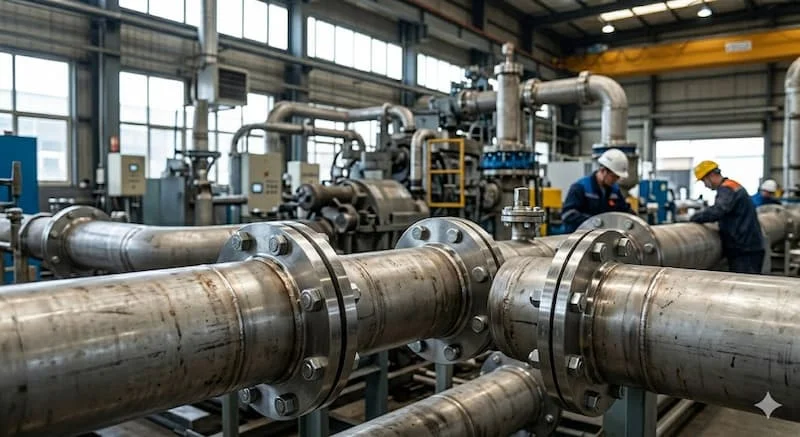

Những sai lầm phổ biến khi chọn mua mặt bích

Dưới đây là những "bẫy" mà ngay cả những người có kinh nghiệm cũng dễ mắc phải:

1. Chỉ quan tâm đến kích thước ống (DN): Nhiều người chỉ báo "mua mặt bích DN100" mà quên mất tiêu chuẩn. Kết quả là mua nhầm hàng BS cho hệ thống đang dùng JIS.

2. Nhầm lẫn áp suất làm việc và áp suất thử: Một hệ thống hoạt động ở 10 bar nên dùng mặt bích JIS 16K để có hệ số an toàn, thay vì dùng sát mức JIS 10K.

3. Bỏ qua vật liệu: Sử dụng mặt bích thép carbon cho môi trường hóa chất ăn mòn thay vì inox (SUS304/316) sẽ khiến hệ thống xuống cấp nhanh chóng.

Checklist: Cách chọn mặt bích JIS 10K đúng kỹ thuật

Trước khi ký đơn đặt hàng, hãy kiểm tra danh sách sau:

• [ ] Xác định đường kính danh nghĩa (DN): Ống của bạn là DN bao nhiêu?

• [ ] Kiểm tra tiêu chuẩn hệ thống: Các thiết bị hiện tại (van, máy bơm) đang theo tiêu chuẩn nào?

• [ ] Xác định loại mặt bích: Cần bích rỗng (để hàn ống) hay bích mù (để bịt ống)?

• [ ] Chọn vật liệu phù hợp: Thép (SS400), Inox (SUS304, SUS316) hay Gang?

• [ ] Áp suất và nhiệt độ: Môi chất bên trong là gì? Nhiệt độ có vượt quá giới hạn của vật liệu không?

FAQ – Những câu hỏi thường gặp về mặt bích JIS 10K

1. JIS 10K tương đương với PN bao nhiêu?

Về mặt áp suất, nó tương đương với PN10. Tuy nhiên, về kích thước hình học, chúng không giống nhau và không thể lắp lẫn.

2. Làm sao để nhận biết tiêu chuẩn mặt bích JIS 10K bằng mắt thường?

Thông thường, các nhà sản xuất uy tín sẽ dập nổi ký hiệu "JIS 10K" và kích thước DN trên vành mặt bích. Nếu không có, bạn cần dùng thước cặp để đo PCD và đối chiếu với bảng tra.

3. Có thể dùng mặt bích JIS 10K cho hệ thống hơi nóng không?

Có thể, nhưng phải lưu ý vật liệu. Nếu là hơi nóng áp suất cao, bạn nên cân nhắc chuyển sang JIS 16K hoặc 20K để đảm bảo độ dày và khả năng chịu nhiệt.

Kết luận

Hiểu đúng về tiêu chuẩn mặt bích JIS 10K không chỉ giúp bạn tối ưu hóa chi phí vật tư mà còn là yếu tố then chốt để đảm bảo vận hành hệ thống bền bỉ, an toàn. Một sai sót nhỏ trong việc chọn sai tiêu chuẩn có thể dẫn đến những thiệt hại kinh tế lớn và rủi ro kỹ thuật không đáng có.
