Mặt bích PN10 là gì? Định nghĩa và vai trò kỹ thuật

Mặt bích PN10 là một trong những phụ kiện cơ khí quan trọng nhất trong việc kết nối hệ thống đường ống công nghiệp hiện nay. Tuy nhiên, một tình huống trớ trêu mà nhiều kỹ thuật viên hiện trường thường gặp phải là: Đã lắp đặt xong xuôi nhưng hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ, thậm chí là nứt vỡ mối nối. Nguyên nhân cốt lõi thường nằm ở việc hiểu sai thông số PN, dẫn đến chọn nhầm áp lực PN10 cho một hệ thống đòi hỏi PN16 hoặc ngược lại, gây lãng phí ngân sách.

Việc nắm vững kiến thức về mặt bích PN 10 không chỉ dừng lại ở khái niệm, mà còn là yếu tố sống còn để đảm bảo an toàn vận hành và tối ưu chi phí đầu tư. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn chuyên sâu từ định nghĩa, thông số kỹ thuật đến các sai lầm kinh điển cần tránh, giúp bạn chọn đúng và lắp chuẩn ngay từ lần đầu tiên.

Mặt bích PN10 là gì? Định nghĩa và vai trò kỹ thuật

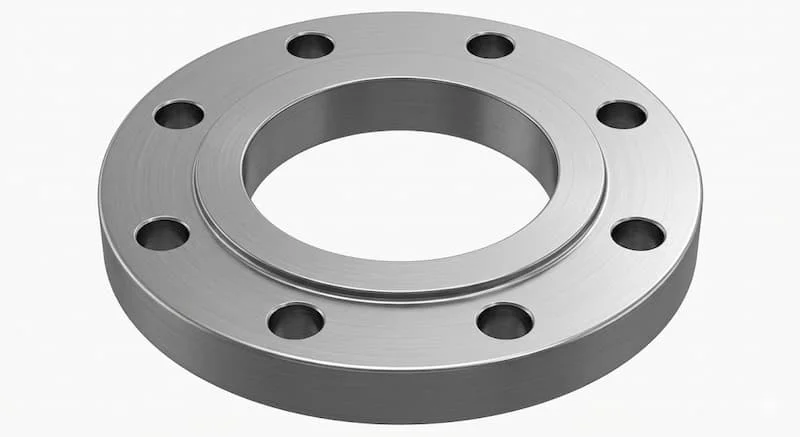

Trong ngành van và thiết bị đường ống, mặt bích PN 10 được định nghĩa là loại phụ kiện kết nối có khả năng chịu được áp suất làm việc tối đa trong điều kiện tiêu chuẩn là 10 bar (tương đương khoảng $10kg/cm^2$ hoặc $1MPa$). Ký hiệu "PN" viết tắt của Pressure Nominal – áp suất danh định, một chỉ số bắt buộc để phân loại khả năng chịu tải lực của thiết bị.

Vai trò chủ đạo:

Mặt bích PN10 đóng vai trò là "cầu nối" trung gian để liên kết các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm và các thiết bị đo lường. Nhờ có mặt bích, việc tháo dỡ để bảo trì, vệ sinh hoặc thay thế linh kiện trong hệ thống trở nên linh hoạt hơn nhiều so với phương pháp hàn trực tiếp.

Tiêu chuẩn áp dụng:

Thông thường, mặt bích PN 10 được sản xuất phổ biến nhất theo các tiêu chuẩn châu Âu như DIN (Đức) hoặc BS (Anh). Việc tuân thủ tiêu chuẩn này đảm bảo các thông số về đường kính ngoài, tâm lỗ bulong và độ dày miếng bích luôn đồng nhất, giúp các thiết bị từ những nhà sản xuất khác nhau vẫn có thể kết nối khớp hoàn toàn.

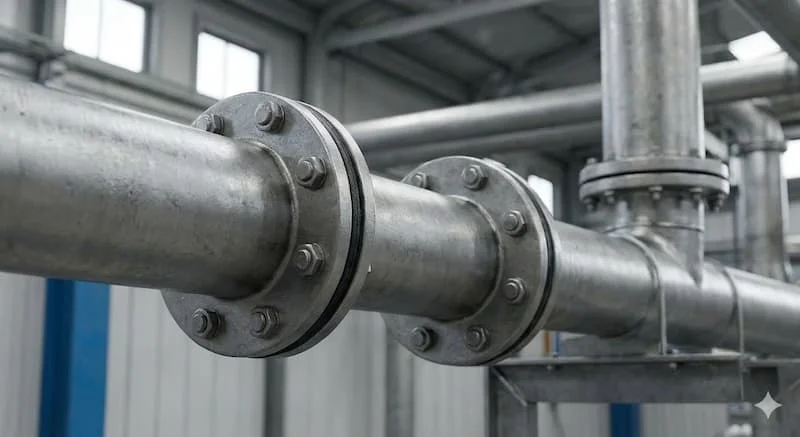

Nguyên lý kết nối và cơ chế làm kín của mặt bích

Nguyên lý hoạt động của mặt bích PN 10 dựa trên cơ chế ép cơ học để tạo ra một mối nối kín khít. Về cơ bản, một bộ kết nối hoàn chỉnh sẽ bao gồm: hai lá mặt bích đối xứng, một vòng đệm (gioăng) ở giữa và hệ thống bulong đai ốc bao quanh.

Khi chúng ta siết chặt các bulong, hai mặt bích sẽ ép chặt vào nhau. Tại đây, gioăng làm kín (thường là cao su EPDM, Teflon hoặc chì) đóng vai trò cực kỳ quan trọng. Do bề mặt kim loại của mặt bích luôn có những vết xước siêu nhỏ hoặc độ phẳng không tuyệt đối, gioăng sẽ bị biến dạng dưới lực ép và điền đầy vào các khe hở đó, ngăn chặn chất lỏng hoặc khí thoát ra ngoài.

Tại sao phải siết đối xứng?

Kỹ thuật lắp đặt yêu cầu phải siết bulong theo sơ đồ hình sao hoặc đối xứng. Điều này đảm bảo lực ép được phân bổ đều lên toàn bộ bề mặt gioăng. Nếu siết lệch, mặt bích có thể bị vênh, gây hiện tượng "nhai gioăng" hoặc tạo ra khe hở gây rò rỉ dù áp suất hệ thống chưa đạt đến ngưỡng 10 bar.

Phân loại mặt bích PN 10 phổ biến hiện nay

Tùy vào môi trường lưu chất và cấu trúc đường ống, mặt bích PN 10 được chia thành nhiều loại dựa trên vật liệu và kiểu dáng:

Phân loại theo vật liệu

• Mặt bích thép (Carbon Steel): Đây là loại phổ biến nhất, dùng cho các hệ thống nước sạch, PCCC hoặc dầu khí nhẹ. Thường được mạ kẽm để chống gỉ sét.

• Mặt bích Inox (Stainless Steel 304/316): Dành riêng cho môi trường có tính ăn mòn cao như hóa chất, thực phẩm hoặc hệ thống xử lý nước thải.

• Mặt bích nhựa (PVC, PPR, HDPE): Sử dụng trong các đường ống dân dụng hoặc dẫn hóa chất nồng độ thấp, ưu điểm là nhẹ và không bị oxy hóa.

Phân loại theo kiểu dáng kỹ thuật

• Mặt bích rỗng (Slip-on Flange): Đường ống được luồn vào trong lỗ mặt bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt và căn chỉnh.

• Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để bịt kín đầu ống, ngăn dòng chảy tạm thời hoặc chờ để mở rộng hệ thống sau này.

• Mặt bích cổ hàn (Weld Neck): Có phần cổ dài để hàn đối đầu với ống, thường dùng cho các vị trí quan trọng cần độ bền cao hơn.

Insight chuyên gia: Đối với hệ thống nước thông thường, mặt bích thép là lựa chọn tối ưu chi phí. Tuy nhiên, với môi trường axit hoặc nước biển, bắt buộc phải dùng Inox để tránh tình trạng ăn mòn điện hóa làm hỏng mối nối.

Thông số kỹ thuật quan trọng của mặt bích PN10

Để tránh việc mua về nhưng không lắp vừa, bạn cần đặc biệt lưu ý các thông số hình học sau:

1. Dải kích thước (DN): Mặt bích PN 10 cực kỳ đa dạng, từ nhỏ như DN15 (phi 21) đến cực lớn như DN600, DN1000 phục vụ các nhà máy thủy điện, cấp nước thành phố.

2. Đường kính ngoài (D): Tổng đường kính của lá bích.

3. Tâm lỗ bulong (K): Khoảng cách giữa tâm của hai lỗ bulong đối diện. Đây là thông số "vàng", nếu sai số này, bạn sẽ không thể xỏ bulong qua hai mặt bích.

4. Số lỗ bulong (n): Ví dụ, mặt bích PN 10 DN100 thường có 8 lỗ bulong. Việc sai số lượng lỗ giữa tiêu chuẩn JIS (Nhật) và DIN (Đức) là lỗi phổ biến khiến việc lắp đặt thất bại.

Cảnh báo an toàn: Một sai lầm chết người là lắp mặt bích PN 10 vào hệ thống có bơm tăng áp lên tới 15 bar. Dù bích có thể không vỡ ngay lập tức, nhưng hiện tượng mỏi kim loại và biến dạng bulong sẽ dẫn đến sự cố cháy nổ chỉ sau một thời gian ngắn vận hành.

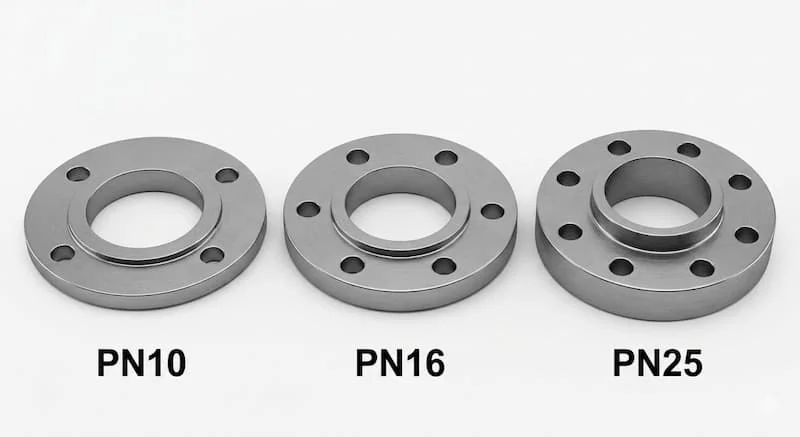

So sánh chi tiết PN10 với PN16 và PN25

Việc phân biệt rõ ràng các cấp áp suất giúp chủ đầu tư tối ưu hóa ngân sách mà vẫn đảm bảo hệ thống vận hành trơn tru.

Kết luận: Nếu hệ thống của bạn chỉ vận hành ở mức 5-7 bar, việc chọn mặt bích PN 10 là sự lựa chọn thông minh nhất. Tuy nhiên, từ DN200 trở lên, kích thước hình học của PN10 và PN16 thường khác nhau, cần kiểm tra kỹ Catalog trước khi đặt hàng.

Mặt bích PN10 dùng trong những trường hợp nào?

Nhờ đặc tính chịu áp vừa phải và giá thành cạnh tranh, mặt bích PN 10 hiện diện trong hầu hết các công trình hạ tầng:

• Hệ thống cấp thoát nước: Đây là "đất diễn" chính của PN10. Từ đường ống dẫn nước sạch đô thị đến các hệ thống thoát nước mưa, nước thải dân dụng.

• Hệ thống HVAC: Sử dụng trong các đường ống dẫn nước lạnh (Chiller) của điều hòa trung tâm tại các tòa nhà văn phòng, chung cư.

• Hệ thống PCCC cơ bản: Tại các khu vực áp lực nước không quá lớn, PN10 được dùng để kết nối các trụ cứu hỏa và đường ống dẫn chính.

• Nhà máy sản xuất nhẹ: Các ngành như dệt may, bao bì, chế biến nông sản thường sử dụng hệ thống hơi áp thấp và nước sạch, nơi PN10 đáp ứng hoàn hảo yêu cầu kỹ thuật.

Insight thực tế: Trong các dự án tại Việt Nam, mặt bích thép PN10 tiêu chuẩn DIN là dòng sản phẩm có doanh số lớn nhất vì tính phổ biến và dễ tìm kiếm phụ kiện thay thế.

Sai lầm thường gặp khi chọn mặt bích PN 10

Dựa trên kinh nghiệm cung ứng vật tư, chúng tôi nhận thấy 4 lỗi kinh điển khiến khách hàng mất tiền oan:

1. Nhầm lẫn giữa PN10 và PN16: Nhiều người cho rằng chúng có thể lắp lẫn. Thực tế, từ kích thước DN200 trở đi, khoảng cách tâm lỗ bulong của PN10 và PN16 khác nhau hoàn toàn.

2. Không kiểm tra tiêu chuẩn: Mặt bích PN 10 sản xuất theo tiêu chuẩn DIN sẽ không thể lắp khớp với van tiêu chuẩn JIS 10K của Nhật Bản dù cùng là "10kg". Bước ren và tâm lỗ hoàn toàn khác biệt.

3. Chọn sai vật liệu môi trường: Dùng mặt bích thép cho nước thải có hóa chất khiến mối nối bị mục rữa chỉ sau vài tháng.

4. Bỏ qua kích thước bulong: Mỗi loại DN sẽ đi kèm với kích thước bulong tương ứng (M12, M16, M20...). Việc chọn bulong quá nhỏ so với lỗ sẽ làm giảm khả năng chịu lực của mối nối.

Cách chọn mặt bích PN10 chuẩn (Checklist chuyên gia)

Để đảm bảo chọn đúng sản phẩm, hãy đối chiếu với bản checklist dưới đây:

• [ ] Xác định áp lực làm việc thực tế: Đảm bảo áp suất vận hành tối đa không vượt quá 10 bar. Nên chọn dư ra 20% (áp suất hệ thống 8 bar dùng PN10 là đẹp).

• [ ] Xác nhận tiêu chuẩn hệ thống: Hệ thống đang dùng tiêu chuẩn gì? (DIN 2576, BS 4504, hay EN 1092-1...).

• [ ] Lựa chọn vật liệu theo lưu chất: Nước sạch (Thép), Thực phẩm/Hóa chất (Inox), Nước thải sinh hoạt (Nhựa/Gang).

• [ ] Kiểm tra thông số DN: Khớp với đường kính ngoài của ống (Ví dụ: DN50 dùng cho ống phi 60).

• [ ] Đối chiếu số lỗ bulong: Đảm bảo khớp với thiết bị (van, bơm) hiện có trên đường ống.

Tip nhỏ: Nếu bạn không chắc chắn về tiêu chuẩn, hãy chụp ảnh mặt bích cũ hoặc đo khoảng cách tâm 2 lỗ bulong gần nhất và gửi cho nhà cung cấp để họ định danh chính xác.

Hướng dẫn lắp đặt mặt bích đúng kỹ thuật

Một bộ mặt bích tốt nếu lắp sai kỹ thuật vẫn dẫn đến thất bại. Hãy tuân thủ các bước sau:

1. Vệ sinh bề mặt: Làm sạch rỉ sét, bụi bẩn trên bề mặt bích. Một hạt cát nhỏ cũng có thể làm rò rỉ nước.

2. Đặt gioăng làm kín: Đặt gioăng chính giữa hai mặt bích. Đảm bảo gioăng không bị lệch hay che mất lỗ bulong.

3. Xỏ bulong: Lắp tất cả bulong vào lỗ bằng tay trước khi siết.

4. Siết lực theo sơ đồ: Siết theo thứ tự đối xứng (trên-dưới, trái-phải). Thực hiện qua 3 vòng: Vòng 1 siết nhẹ, Vòng 2 siết 50% lực, Vòng 3 siết đủ lực.

5. Kiểm tra sau 24h: Sau khi hệ thống vận hành có áp lực và nhiệt độ, bulong có thể bị giãn nở nhẹ. Hãy kiểm tra lại và siết thêm nếu cần thiết.

Câu hỏi thường gặp về mặt bích PN10

1. PN10 nghĩa là gì?

PN10 là ký hiệu cho biết mặt bích có áp suất làm việc danh định tối đa là 10 bar ở nhiệt độ tiêu chuẩn ($20^\circ C$).

2. Mặt bích PN10 có lắp thay thế cho PN16 được không?

Không nên. Ngoài việc khả năng chịu áp yếu hơn, từ kích thước DN200 trở lên, cấu tạo hình học (tâm lỗ bulong) của PN10 và PN16 là khác nhau, không thể lắp khớp.

3. Có thể dùng mặt bích thép PN10 cho hệ thống nước nóng không?

Có thể dùng cho nước nóng (dưới $100^\circ C$) nếu chọn đúng loại gioăng chịu nhiệt như Teflon hoặc gioăng chì. Tuy nhiên, cần lưu ý áp suất làm việc sẽ giảm xuống khi nhiệt độ tăng cao.

4. Tại sao mặt bích của tôi có 4 lỗ nhưng Catalog ghi 8 lỗ?

Đó là do sự khác biệt giữa các tiêu chuẩn (JIS vs DIN) hoặc giữa các cấp áp suất. Bạn cần kiểm tra lại tiêu chuẩn sản xuất của mặt bích đó.

KẾT LUẬN

Mặt bích PN 10 là "mắt xích" quan trọng giúp hệ thống đường ống vận hành bền bỉ và linh hoạt. Việc hiểu đúng thông số kỹ thuật, lựa chọn vật liệu phù hợp và lắp đặt đúng quy trình không chỉ giúp bạn bảo vệ an toàn cho công trình mà còn tiết kiệm đáng kể chi phí bảo trì lâu dài.

Hãy theo dõi honto.vn để nhận thêm thông tin về mặt bích PN10!
