Van vô lăng là gì? Kiến thức nền tảng chuẩn kỹ thuật

Van vô lăng là gì? Trong vận hành hệ thống đường ống, việc đóng mở nhanh đôi khi là ưu điểm, nhưng trong nhiều trường hợp, đó lại là "kẻ thù" gây ra hiện tượng búa nước phá hủy thiết bị. Nhiều kỹ sư hiện trường thường gặp khó khăn khi sử dụng van tay gạt để điều chỉnh lưu lượng: chỉ cần nhích nhẹ tay gạt, dòng chảy đã thay đổi đột ngột, rất khó để đạt được độ chính xác mong muốn.

Vấn đề nằm ở việc chúng ta chưa ứng dụng đúng loại thiết bị cho mục đích điều tiết. Van nước vô lăng ra đời chính là để giải quyết bài toán kiểm soát dòng chảy một cách từ từ, an toàn và cực kỳ chính xác. Bài viết này sẽ phân tích chuyên sâu lý do tại sao van nước vô lăng lại là lựa chọn hàng đầu cho các hệ thống áp lực lớn và yêu cầu kỹ thuật cao.

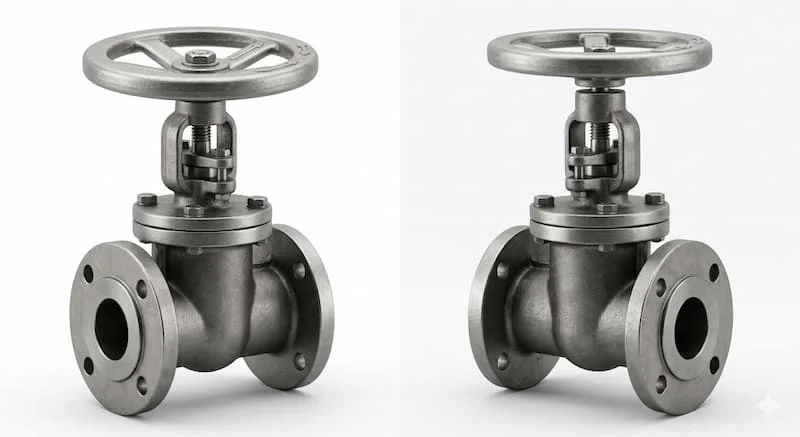

Van vô lăng là gì? Kiến thức nền tảng chuẩn kỹ thuật

Van nước vô lăng là dòng van điều khiển bằng tay thông qua một bánh xe quay (vô lăng), cho phép thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng môi chất (nước, hơi, khí, hóa chất) trên đường ống. Thay vì gạt một góc 90 độ như van tay gạt, người vận hành sẽ xoay vô lăng nhiều vòng để thay đổi vị trí của bộ phận chặn bên trong.

Đặc điểm nhận diện đặc trưng của van nước vô lăng chính là thiết kế vô lăng nằm phía trên trục van. Cơ chế truyền động trục vít giúp biến chuyển động quay của vô lăng thành chuyển động tịnh tiến hoặc quay của đĩa van. Điều này không chỉ giúp việc vận hành trở nên nhẹ nhàng hơn nhờ lợi thế về lực mà còn đảm bảo tính ổn định tuyệt đối cho hệ thống đường ống công nghiệp.

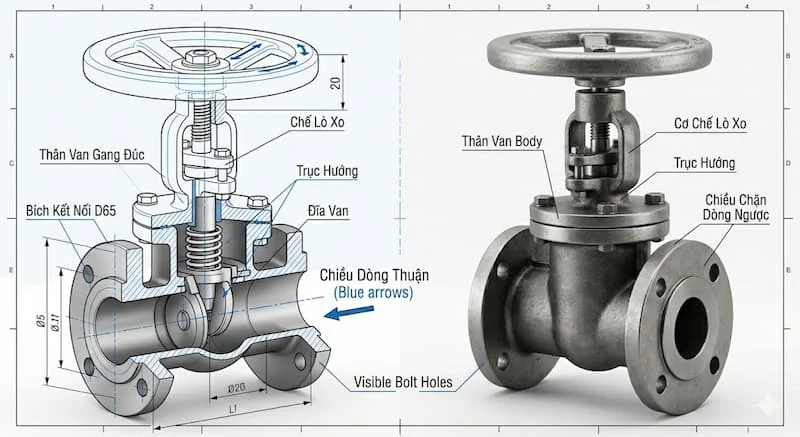

Nguyên lý hoạt động của van nước vô lăng

Về mặt kỹ thuật, nguyên lý hoạt động của van nước vô lăng dựa trên sự truyền động cơ học từ tay quay đến trục van.

1. Quá trình vận hành: Khi người dùng quay vô lăng theo chiều kim đồng hồ, trục van sẽ di chuyển (đi xuống đối với van cổng/van cầu hoặc xoay đối với van bướm) để ép chặt đĩa van vào ghế van, ngăn chặn dòng chảy. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van sẽ dần mở ra.

2. Cơ chế đóng/mở dần: Đây là điểm mấu chốt. Vì phải xoay nhiều vòng vô lăng để van đạt trạng thái đóng hoặc mở hoàn toàn, dòng lưu chất sẽ thay đổi tốc độ một cách từ từ. Điều này loại bỏ hoàn toàn hiện tượng sốc áp, giúp bảo vệ các mối nối và thiết bị đo lường phía sau.

Ưu điểm vượt trội: Khả năng điều chỉnh "từng li một" giúp người vận hành kiểm soát lưu lượng chính xác hơn gấp nhiều lần so với các loại van tay gạt thông thường.

Phân tích chuyên sâu: Các loại van nước vô lăng phổ biến

Không phải cứ có vô lăng là dùng giống nhau. Tùy vào cấu tạo bên trong mà mỗi loại van nước vô lăng sẽ đảm nhận một vai trò riêng biệt:

• Van cổng vô lăng (Gate Valve): Chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy. Đĩa van hình cánh cổng di chuyển lên xuống vuông góc với dòng chảy. Loại này không nên dùng để điều tiết vì dễ gây xói mòn đĩa van.

• Van cầu vô lăng (Globe Valve): Là "ông vua" trong việc điều tiết lưu lượng. Với cấu tạo vách ngăn hình chữ S, van cho phép chỉnh định lưu lượng cực kỳ mịn, thường dùng trong hệ thống hơi nóng (steam) và áp cao.

• Van bướm vô lăng (Butterfly Valve): Sử dụng hộp số trợ lực và vô lăng để xoay đĩa van hình cánh bướm. Phù hợp cho các đường ống kích thước lớn, giúp thao tác nhẹ nhàng mà vẫn đảm bảo độ kín.

• Van bi vô lăng: Thường thấy ở các kích cỡ cực lớn (DN200 trở lên), nơi mà lực ma sát của bi van quá lớn khiến tay gạt không thể vận hành nổi, khi đó hộp số vô lăng là bắt buộc.

Thông số kỹ thuật quan trọng của van vô lăng

Để lựa chọn đúng loại van nước vô lăng cho dự án, bạn cần đặc biệt lưu ý các thông số sau:

1. Kích thước (Size): Dải kích thước cực rộng từ DN15 cho dân dụng đến DN1000+ trong thủy điện và xử lý nước thải.

2. Áp suất làm việc (Pressure): Phổ biến nhất là chuẩn PN10, PN16, PN25. Áp suất càng cao, thiết kế thân van và trục van càng phải dày và chắc chắn.

3. Vật liệu cấu tạo:

   • Gang (Cast Iron): Giá thành hợp lý, dùng cho nước sạch, PCCC.

   • Inox (304/316): Chống ăn mòn, dùng cho hóa chất, thực phẩm.

   • Đồng (Brass/Bronze): Dùng cho hơi nóng hoặc hệ thống nước nhỏ.

4. Kiểu kết nối: Nối ren (cho ống nhỏ) và nối mặt bích tiêu chuẩn JIS, ANSI, DIN, BS (cho ống lớn).

So sánh van nước vô lăng và van tay gạt

Việc nhầm lẫn giữa hai loại này có thể dẫn đến vận hành sai mục đích:

Nhấn mạnh: Van nước vô lăng là giải pháp bắt buộc cho các hệ thống công nghiệp có quy mô lớn, nơi mà sự an toàn và chính xác được đặt lên hàng đầu.

Tại sao hệ thống của bạn cần sử dụng van vô lăng?

Nếu bạn vẫn đang cân nhắc, hãy nhìn vào những giá trị thực tế mà van nước vô lăng mang lại:

• Tránh búa nước: Việc đóng mở từ từ giúp áp suất thay đổi tuyến tính, bảo vệ đường ống không bị nứt vỡ.

• Độ bền cơ học cao: Thiết kế trục vít và vô lăng giúp phân phối lực đều, giảm thiểu tình trạng gãy trục hoặc kẹt van thường thấy ở tay gạt.

• Vận hành nhẹ nhàng: Ngay cả với những đường ống khổng lồ, một nhân viên vận hành cũng có thể đóng mở van dễ dàng nhờ hệ thống trợ lực của vô lăng.

• Kiểm soát thông minh: Bạn có thể dễ dàng đánh dấu các vị trí trên vô lăng để xác định lưu lượng chảy qua mà không cần thiết bị đo phức tạp.

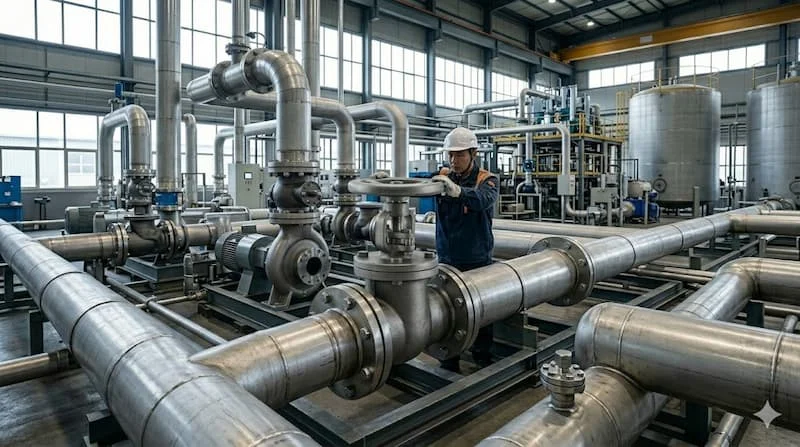

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng phổ biến

• Hệ thống cấp nước: Dùng van cổng vô lăng để chặn các nhánh chính.

• Hệ thống PCCC: Van bướm vô lăng có kèm công tắc giám sát là tiêu chuẩn bắt buộc.

• Lò hơi, nồi hơi: Van cầu vô lăng dùng để tiết lưu hơi nóng một cách chính xác.

Sai lầm phổ biến khi lựa chọn

1. Dùng van cổng để tiết lưu: Sai lầm này khiến đĩa van bị rung lắc và nhanh chóng bị mài mòn, dẫn đến rò rỉ sau thời gian ngắn.

2. Quên kiểm tra nhiệt độ: Sử dụng van nước vô lăng thân gang cho hơi nóng nhiệt độ quá cao sẽ gây nứt vỡ thân van do giãn nở nhiệt.

3. Lắp sai vị trí: Lắp van nước vô lăng ở những góc hẹp, không đủ không gian để xoay vô lăng khiến việc vận hành trở nên cực hình.

Checklist: Cách chọn van nước vô lăng phù hợp nhất

Hãy đối chiếu danh sách dưới đây trước khi đặt hàng:

• [ ] Xác định lưu chất: Nước sạch, nước thải, hơi nóng hay hóa chất? (Để chọn vật liệu Gang, Inox hay Đồng).

• [ ] Kiểm tra thông số vận hành: Áp suất tối đa và nhiệt độ làm việc là bao nhiêu?

• [ ] Mục đích sử dụng: Đóng/mở hoàn toàn (Van cổng) hay điều tiết (Van cầu)?

• [ ] Không gian lắp đặt: Có đủ khoảng trống để xoay vô lăng không?

Hướng dẫn sử dụng và bảo trì định kỳ

1. Thao tác đúng cách: Luôn quay vô lăng từ từ. Khi cảm thấy van đã đóng chặt, không nên dùng thêm lực quá mạnh (hoặc dùng đòn bẩy) vì có thể làm biến dạng đĩa van hoặc gãy trục.

2. Bôi trơn trục van: Phần ren của trục van thường xuyên tiếp xúc với môi trường, cần được tra mỡ định kỳ để đảm bảo độ trơn tru khi quay.

3. Kiểm tra độ kín: Theo dõi phần cổ van (packing), nếu có hiện tượng rò rỉ cần siết lại ốc ép hoặc thay dây tết chèn kịp thời.

FAQ - Những câu hỏi thường gặp về van vô lăng

1. Van nước vô lăng khác gì van tay gạt về cấu tạo?

Van nước vô lăng sử dụng cơ chế truyền động trục vít giúp giảm lực và đóng mở từ từ, trong khi tay gạt sử dụng cơ chế đòn bẩy đóng mở nhanh 90 độ.

2. Van vô lăng có dùng cho hệ thống nước dân dụng được không?

Có, nhưng thường dùng cho các đường ống chính hoặc vị trí cần điều tiết áp lực. Với vòi nước thông thường, tay gạt sẽ tiện lợi hơn.

3. Tại sao van cầu vô lăng lại tốt cho việc điều tiết?

Vì thiết kế vách ngăn đặc biệt, khi bạn nhích nhẹ vô lăng, khoảng hở cho lưu chất đi qua thay đổi rất nhỏ, cho phép căn chỉnh lưu lượng cực mịn.

4. Nên chọn van nước vô lăng inox hay gang?

Chọn Inox nếu môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao (thực phẩm). Chọn Gang cho hệ thống nước, PCCC để tiết kiệm chi phí mà vẫn đảm bảo độ bền.

Kết luận

Van nước vô lăng là lựa chọn tối ưu cho những hệ thống yêu cầu sự chính xác, ổn định và an toàn tuyệt đối. Việc hiểu rõ từng loại van cổng, van cầu hay van bướm vô lăng sẽ giúp bạn tối ưu hóa công năng sử dụng và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Đừng chỉ chọn van dựa trên giá thành, hãy chọn dựa trên sự phù hợp kỹ thuật.
