Sanitary strainer là gì?

Sanitary strainer là gì? Trong dây chuyền thực phẩm, sữa, bia, nước giải khát hoặc dược phẩm, lưu chất cần được vận chuyển trong hệ thống đường ống sạch tuyệt đối. Tuy nhiên, trong quá trình sản xuất vẫn có thể xuất hiện cặn, hạt rắn, mảnh vụn hoặc tạp chất từ đường ống và thiết bị.

Nếu không được giữ lại kịp thời, những tạp chất này có thể đi thẳng vào bơm, van, máy chiết, thiết bị trao đổi nhiệt và ảnh hưởng đến các công đoạn sản xuất phía sau.

Sanitary strainer (lọc cơ) được sử dụng để lọc cơ học, đồng thời đáp ứng yêu cầu về khả năng vệ sinh nghiêm ngặt của hệ thống. Cần lưu ý: không phải cứ strainer bằng inox là lọc cơ — thiết kế, bề mặt, kết nối, gioăng và khả năng vệ sinh đều là những yếu tố cần được xem xét kỹ trước khi lựa chọn.

Sanitary Strainer Là Gì?

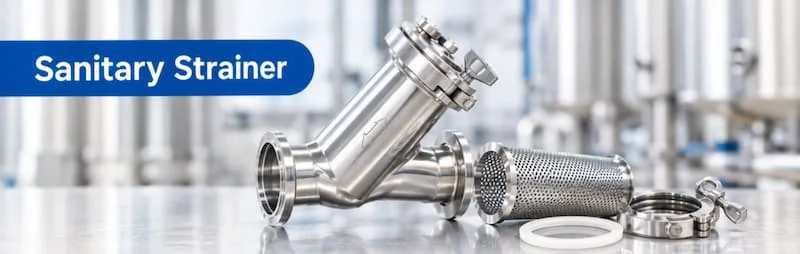

Sanitary strainer là thiết bị lọc cơ học được thiết kế cho các hệ thống đường ống yêu cầu điều kiện vệ sinh cao. Thiết bị sử dụng phần tử lọc để giữ lại các hạt rắn, thường được chế tạo từ inox với thiết kế dễ vệ sinh, hạn chế vùng tích tụ sản phẩm và phù hợp với các kết nối đường ống vệ sinh.

Định nghĩa ngắn: Sanitary strainer là thiết bị lọc cơ học dùng cho hệ thống đường ống yêu cầu vệ sinh cao, chế tạo từ inox với thiết kế dễ tháo lắp, hạn chế vùng chết và tương thích với các kết nối vệ sinh như Tri-Clamp.

Thuật ngữ "sanitary" đề cập đến yêu cầu thiết kế và vệ sinh của thiết bị, không đơn thuần chỉ là vật liệu inox. Các đặc điểm thường được quan tâm gồm: bề mặt tiếp xúc lưu chất phù hợp, thiết kế hạn chế khe kẽ và vùng chết, dễ tháo vệ sinh, phù hợp với quy trình CIP/SIP khi thiết kế cho phép, gioăng tương thích với lưu chất, và kết nối vệ sinh như Tri-Clamp.

Cần phân biệt rõ: lọc cơ không đồng nghĩa với Y Strainer inox thông thường. Một Y Strainer inox có thể dùng tốt trong môi trường công nghiệp nhưng chưa chắc đáp ứng yêu cầu thiết kế vệ sinh của dây chuyền thực phẩm hoặc dược phẩm.

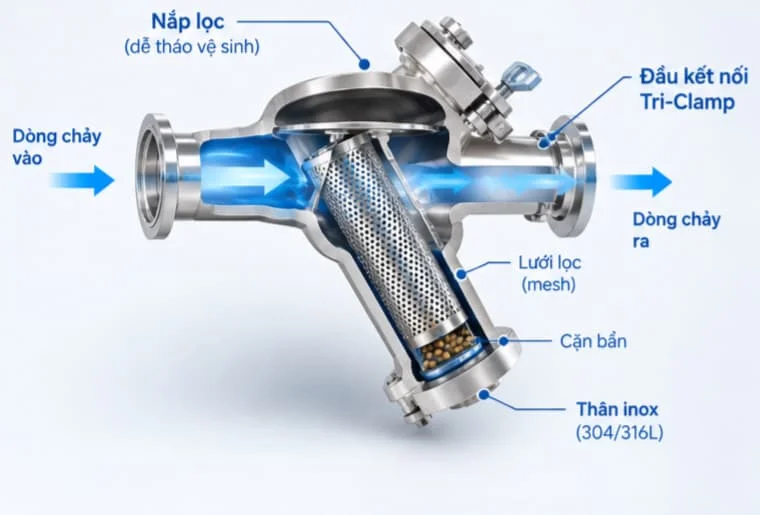

Cấu Tạo Và Nguyên Lý Hoạt Động Của Lọc Cơ

Thân strainer thường chế tạo từ inox 304 hoặc inox 316/316L — phần tiếp xúc lưu chất cần được lựa chọn phù hợp với từng ứng dụng cụ thể.

Lưới lọc là bộ phận giữ hạt rắn, có thể lựa chọn nhiều mesh hoặc micron khác nhau, và thường được thiết kế để tháo ra vệ sinh dễ dàng.

Gioăng tiếp xúc trực tiếp với lưu chất nên vật liệu cần được chọn cẩn thận, thường gặp EPDM, silicone, PTFE hoặc FKM/Viton tùy ứng dụng.

Kết nối phổ biến gồm Tri-Clamp, clamp, butt weld hoặc threaded trong một số thiết kế. Nắp hoặc cơ cấu tháo lưới giúp tiếp cận phần tử lọc nhanh chóng khi cần vệ sinh.

Về nguyên lý hoạt động: lưu chất đi vào thân lọc, các hạt lớn hơn kích thước lỗ lọc bị giữ lại, lưu chất sạch tiếp tục đi qua outlet. Khi lượng cặn tăng, chênh áp qua thiết bị cũng tăng theo, và lưới cần được vệ sinh hoặc thay thế theo điều kiện vận hành thực tế.

Các Thông Số Kỹ Thuật Quan Trọng Của Lọc Cơ

Kích thước có thể thể hiện theo DN, inch hoặc Tube OD — ví dụ DN25, DN38, DN40, DN50, DN65, DN80. Không nên chỉ dựa vào inch vì hệ thống sanitary có thể sử dụng nhiều quy ước kích thước khác nhau.

Vật liệu phổ biến gồm SUS304, SUS316 và SUS316L. Trong các ứng dụng yêu cầu khả năng chống ăn mòn và vệ sinh cao, 316L thường được quan tâm nhiều hơn.

Surface finish (độ hoàn thiện bề mặt) là yếu tố đặc biệt quan trọng của thiết bị sanitary, có thể là bề mặt hoàn thiện cơ học, polished, electropolished tùy sản phẩm, đo bằng độ nhám bề mặt Ra. Bề mặt càng phù hợp với yêu cầu vệ sinh thì càng hạn chế khả năng lưu giữ sản phẩm và tạo điều kiện thuận lợi cho quá trình làm sạch.

Mesh/micron cần được xác định dựa trên kích thước hạt cần giữ, lưu lượng, chênh áp cho phép và độ sạch mong muốn của quy trình.

Pressure rating không giống nhau giữa các sản phẩm — cần kiểm tra kỹ pressure rating, nhiệt độ, vật liệu, gioăng và tiêu chuẩn thiết kế của từng model. Kiểu kết nối có thể là Tri-Clamp, weld, clamp hoặc threaded.

Các Loại Lọc Cơ Phổ Biến

Sanitary Inline Strainer có thiết kế nằm trực tiếp trên tuyến ống, dòng chảy đi thẳng qua phần tử lọc, phù hợp các hệ thống yêu cầu thiết kế gọn và dễ vệ sinh.

Sanitary Y Strainer có thân dạng chữ Y, phần tử lọc được bố trí ở nhánh nghiêng, phù hợp với nhiều hệ thống đường ống vệ sinh tùy thiết kế cụ thể.

Tri-Clamp lọc cơ sử dụng kết nối clamp, tháo lắp thuận tiện, phù hợp các hệ thống thường xuyên cần vệ sinh hoặc bảo trì.

Lọc cơ dạng hàn kết nối trực tiếp với đường ống bằng hàn, tạo hệ thống liền mạch hơn, nhưng đòi hỏi yêu cầu kỹ thuật hàn và hoàn thiện bề mặt phù hợp với tiêu chuẩn vệ sinh.

Lọc cơ 304 Và 316L Khác Nhau Như Thế Nào?

Không nên hiểu rằng 316L luôn tốt hơn và 304 luôn không phù hợp. Lựa chọn vật liệu phải dựa trên loại lưu chất, nồng độ hóa chất, nhiệt độ, quy trình vệ sinh, yêu cầu của dây chuyền và tiêu chuẩn sản xuất — chứ không nên đi theo tư duy "inox càng cao cấp càng tốt".

Lọc Cơ Khác Gì Strainer Công Nghiệp Thông Thường?

Sanitary không chỉ đơn thuần là "inox + lưới lọc" — đây là sự tổng hợp của thiết kế, vật liệu, bề mặt, kết nối, gioăng và khả năng vệ sinh tổng thể của thiết bị.

Vì Sao Surface Finish Quan Trọng Với Lọc Cơ?

Bề mặt tiếp xúc lưu chất càng phù hợp với yêu cầu vệ sinh thì càng giảm nguy cơ giữ lại sản phẩm hoặc cặn bẩn sau mỗi chu kỳ sản xuất. Ngược lại, bề mặt không phù hợp có thể tạo điều kiện cho chất bẩn tích tụ ở các khe kẽ khó tiếp cận.

Độ nhám bề mặt có thể ảnh hưởng trực tiếp đến khả năng làm sạch — đây là lý do các hệ thống thực phẩm và dược phẩm thường đặc biệt quan tâm đến surface finish, chỉ số Ra, polishing hoặc electropolishing tùy yêu cầu của từng dây chuyền.

Nói cách khác, một lọc cơ có bề mặt hoàn thiện tốt không chỉ giúp lọc hiệu quả mà còn giảm đáng kể thời gian và chi phí vệ sinh sau mỗi ca sản xuất, đồng thời hạn chế nguy cơ nhiễm chéo giữa các lô sản phẩm.

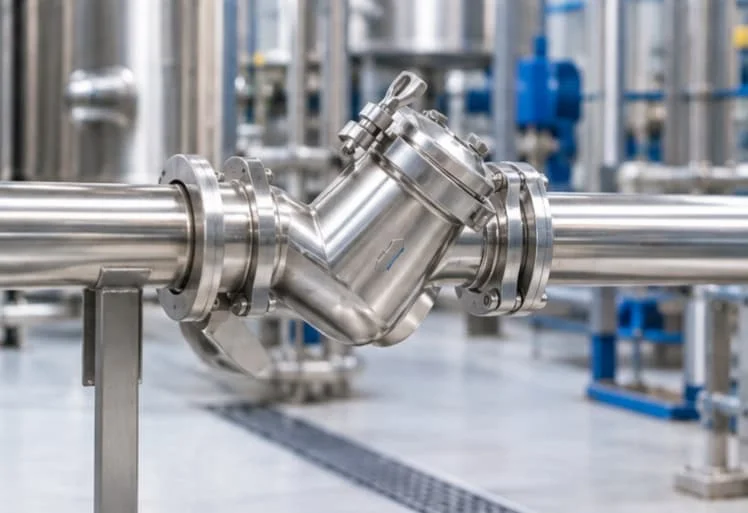

Lọc Cơ Được Sử Dụng Ở Đâu?

Trong ngành thực phẩm, thiết bị được dùng cho sữa, nước giải khát, nước sốt, dầu ăn và các loại thực phẩm lỏng khác.

Trong ngành đồ uống, lọc cơ xuất hiện trong dây chuyền sản xuất bia, rượu, nước trái cây và nước giải khát.

Trong ngành dược phẩm, thiết bị được sử dụng cho dung dịch sản xuất, hệ thống nước quy trình và các dây chuyền yêu cầu kiểm soát vệ sinh cao.

Trong ngành mỹ phẩm, lọc cơ phù hợp với kem, gel, dung dịch và các sản phẩm chăm sóc cá nhân. Trong công nghệ sinh học, một số quy trình cũng yêu cầu thiết bị và đường ống có khả năng vệ sinh cao tương tự.

Không nên khẳng định mọi lọc cơ đều phù hợp cho tất cả ứng dụng trên — cần kiểm tra kỹ vật liệu, gioăng, surface finish, thiết kế và tiêu chuẩn của từng model cụ thể trước khi lắp đặt.

Khi Nào Nên Dùng Lọc Cơ?

Nên sử dụng lọc cơ khi lưu chất cần hạn chế nhiễm bẩn, hệ thống thường xuyên vệ sinh, có yêu cầu thiết kế hygienic, hoặc cần bảo vệ bơm, van và thiết bị phía sau khỏi tạp chất trong dây chuyền thực phẩm, đồ uống, dược phẩm hay mỹ phẩm.

Vị trí lắp đặt điển hình có thể theo trình tự: Bồn → Bơm → lọc cơ → Van → Thiết bị sản xuất, hoặc đơn giản hơn là Đường ống → lọc cơ → Thiết bị cần bảo vệ. Vị trí cụ thể phải dựa vào thiết kế hệ thống và hướng dòng chảy thực tế.

Những Sai Lầm Thường Gặp Khi Chọn Lọc Cơ

Nghĩ rằng inox 304 là đủ cho mọi trường hợp: không phải loại lưu chất nào cũng phù hợp với 304, đặc biệt trong môi trường có tính ăn mòn cao.

Chỉ quan tâm mesh: lọc quá tinh có thể gây tăng chênh áp, giảm lưu lượng và khiến lưới nhanh bị nghẹt.

Bỏ qua gioăng: gioăng tiếp xúc trực tiếp với lưu chất nên cần kiểm tra kỹ khả năng tương thích trước khi lắp đặt.

Không quan tâm surface finish: đây là yếu tố then chốt đối với bất kỳ hệ thống vệ sinh nào, ảnh hưởng trực tiếp đến hiệu quả làm sạch.

Chọn kết nối không phù hợp: ví dụ đường ống sử dụng Tri-Clamp nhưng lại chọn cấu hình kết nối khác, hoặc sai kích thước tube OD.

Không tính đến CIP/SIP: nếu dây chuyền có yêu cầu CIP/SIP, cần kiểm tra lọc cơ cụ thể có được thiết kế cho quy trình đó hay không.

Checklist Chọn Lọc Cơ Phù Hợp

Trước khi lựa chọn, cần kiểm tra các yếu tố sau:

• Loại lưu chất: nước, sữa, bia, rượu, hóa chất hay dược phẩm?

• Kích thước đường ống: DN, Tube OD hay inch?

• Vật liệu: 304, 316 hay 316L?

• Surface Finish: độ nhám yêu cầu, polished hay electropolished?

• Kết nối: Tri-Clamp, butt weld, clamp hay threaded?

• Mesh: kích thước hạt cần loại bỏ, micron, lưu lượng?

• Gioăng: EPDM, silicone, PTFE hay FKM?

• Điều kiện vận hành: áp suất, nhiệt độ, CIP/SIP, tần suất vệ sinh?

Hướng Dẫn Lắp Đặt Và Vệ Sinh Lọc Cơ

Trước khi lắp: kiểm tra kích thước, chiều dòng chảy, gioăng, lưới lọc và làm sạch đường ống trước khi thi công.

Khi lắp: đảm bảo kết nối đúng, đặt gioăng chính xác, không làm xước bề mặt tiếp xúc, và đảm bảo thiết bị có đủ không gian để tháo lưới sau này.

Khi vận hành: cần theo dõi lưu lượng, chênh áp, tình trạng lưới, dấu hiệu rò rỉ và tình trạng gioăng thường xuyên.

Khi vệ sinh, có hai trường hợp phổ biến. Với vệ sinh tại chỗ (CIP), chỉ phù hợp khi thiết bị được thiết kế riêng cho CIP, cần tuân thủ đúng hóa chất, nhiệt độ và thời gian theo quy trình. Với tháo vệ sinh thủ công, cần cô lập dòng lưu chất, tháo clamp/nắp, lấy lưới ra vệ sinh, kiểm tra lưới và gioăng trước khi lắp lại.

Lưu ý quan trọng: không nên mặc định mọi lọc cơ đều có thể thực hiện CIP/SIP — cần căn cứ vào thiết kế và hướng dẫn cụ thể của nhà sản xuất.

Câu Hỏi Thường Gặp Về Lọc Cơ

1. Sanitary strainer là gì?

Sanitary strainer là thiết bị lọc cơ học được thiết kế cho các hệ thống đường ống yêu cầu điều kiện vệ sinh cao, giúp giữ lại cặn và hạt rắn trong dòng lưu chất.

2. Lọc cơ thường làm bằng inox gì?

Các vật liệu phổ biến gồm inox 304, 316 và 316L. Việc lựa chọn phụ thuộc vào lưu chất, điều kiện vận hành và yêu cầu vệ sinh cụ thể.

3. Lọc cơ có phải Y Strainer không?

Không hoàn toàn. Y Strainer mô tả hình dạng/cấu trúc của thiết bị lọc, trong khi "sanitary" đề cập đến yêu cầu thiết kế vệ sinh. Một lọc cơ có thể có cấu hình inline hoặc dạng Y tùy sản phẩm.

4. Lọc cơ có dùng kết nối Tri-Clamp không?

Có. Tri-Clamp là kiểu kết nối phổ biến trong hệ thống đường ống vệ sinh vì thuận tiện cho tháo lắp và vệ sinh, tuy nhiên cần lựa chọn đúng kích thước và tiêu chuẩn kết nối.

5. Nên chọn mesh bao nhiêu cho lọc cơ?

Không có một mức mesh phù hợp cho mọi hệ thống. Cần căn cứ vào kích thước hạt cần giữ, lưu lượng, chênh áp cho phép và yêu cầu của quy trình sản xuất.

Kết Luận

Lọc cơ là thiết bị lọc dành cho các hệ thống có yêu cầu cao về vệ sinh, không chỉ cần quan tâm khả năng lọc mà còn phải xem xét vật liệu, surface finish, gioăng, kết nối, mesh, khả năng vệ sinh và điều kiện vận hành tổng thể.

304 và 316L có thể phù hợp với những nhóm ứng dụng khác nhau, còn Tri-Clamp là lựa chọn kết nối phổ biến trong hệ thống sanitary. Không nên lựa chọn chỉ dựa vào kích thước hoặc tên gọi sản phẩm mà cần đối chiếu kỹ với yêu cầu vệ sinh thực tế của dây chuyền.

Khi lựa chọn lọc cơ, nên cung cấp kích thước đường ống, loại lưu chất, nhiệt độ, áp suất, yêu cầu mesh, vật liệu và kiểu kết nối. Với các dây chuyền yêu cầu vệ sinh cao, nên kiểm tra thêm surface finish, gioăng và khả năng CIP/SIP của sản phẩm để tránh phải thay thế thiết bị giữa chừng.
