Lọc Y là gì?

Lọc Y là gì? Một hệ thống đường ống có thể vận chuyển nước, hơi, khí hoặc các loại chất lỏng khác trong thời gian dài. Tuy nhiên, bên trong dòng lưu chất luôn tiềm ẩn nguy cơ chứa cặn bẩn, rỉ sét, mạt kim loại, hạt rắn hoặc tạp chất phát sinh từ chính đường ống.

Nếu những tạp chất này đi trực tiếp đến van, bơm, đồng hồ hoặc thiết bị phía sau, chúng có thể gây kẹt van, giảm lưu lượng, tăng tổn thất áp suất, làm mòn thiết bị và kéo theo chi phí bảo trì tăng cao.

Lọc nước Y ra đời như một giải pháp lọc cơ học phổ biến, được lắp trực tiếp trên đường ống để giữ lại các hạt rắn trước khi dòng lưu chất đi tiếp đến các thiết bị quan trọng phía sau.

Lọc Y Là Gì?

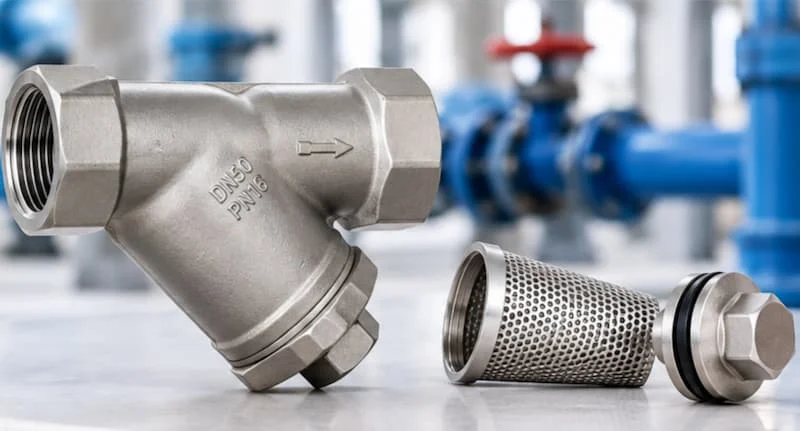

Định nghĩa ngắn: Lọc nước Y là thiết bị lọc cơ học có thân dạng chữ Y, được lắp trên đường ống để giữ lại cặn bẩn, rác và các hạt rắn có trong dòng lưu chất. Bên trong lọc nước Y có một lưới lọc có thể tháo ra để vệ sinh hoặc thay thế khi cần thiết.

Tên gọi "lọc nước Y" xuất phát từ hình dạng thân thiết bị — một nhánh dẫn dòng chảy chính, một nhánh nghiêng chứa lưới lọc. Lưới lọc được đặt ngay trên đường đi của lưu chất, còn cửa xả cặn thường nằm ở phần đáy khoang chứa lưới, thuận tiện cho việc xả bỏ tạp chất tích tụ.

So với một số thiết bị lọc chuyên dụng khác, lọc nước Y có ưu điểm là cấu tạo đơn giản, dễ lắp đặt và bảo trì. Tuy nhiên cần lưu ý: đây chủ yếu là giải pháp lọc cơ học đối với các hạt rắn, không nên mô tả lọc nước Y là thiết bị có thể xử lý mọi loại tạp chất trong dòng lưu chất.

Cấu Tạo Của Lọc Nước Y Gồm Những Bộ Phận Nào?

Thân lọc là phần chịu áp lực chính, có các đầu kết nối với đường ống. Vật liệu chế tạo thân lọc quyết định trực tiếp khả năng chịu áp, chịu nhiệt và khả năng thích ứng với môi trường sử dụng.

Lưới lọc là bộ phận trực tiếp giữ lại cặn, có nhiều kích thước mắt lưới khác nhau tùy nhu cầu, và có thể tháo ra để vệ sinh định kỳ.

Nắp lọc giữ cụm lưới bên trong, có thể tháo ra khi cần bảo trì hoặc thay thế lưới. Gioăng làm kín hạn chế rò rỉ tại vị trí ghép nối, vật liệu gioăng cần được lựa chọn tương thích với môi trường sử dụng thực tế.

Nút xả/cửa xả cặn dùng để loại bỏ chất bẩn tích tụ trong khoang lọc; một số hệ thống hiện đại còn kết hợp thêm van xả để thuận tiện hơn trong quá trình vận hành và bảo trì.

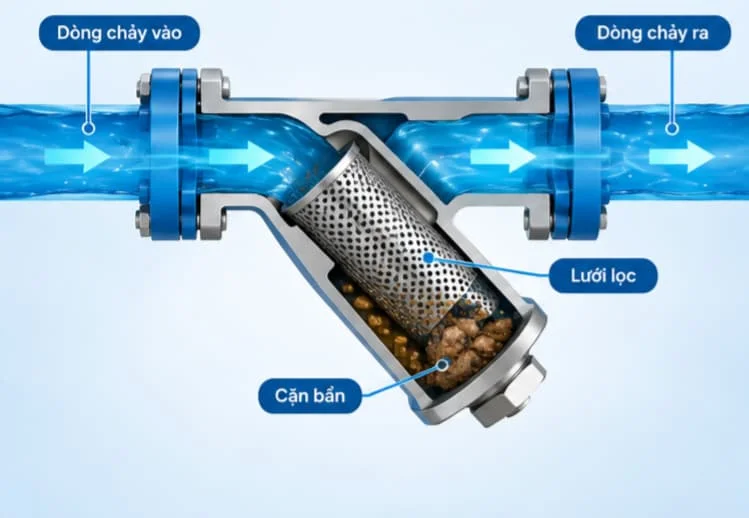

Nguyên Lý Hoạt Động Của Lọc Nước Y

Nguyên lý hoạt động của lọc nước Y khá đơn giản, đi theo trình tự: lưu chất vào → đi qua lưới lọc → cặn bị giữ lại → lưu chất sạch hơn đi ra.

Cụ thể, lưu chất đi vào cửa vào, dòng chảy hướng qua phần lưới lọc, các hạt có kích thước lớn hơn khả năng lọc sẽ bị giữ lại trong khi lưu chất tiếp tục đi qua đường ống. Cặn dần tích tụ trong khoang lọc, và khi lượng cặn đủ lớn, cần thực hiện vệ sinh hoặc xả lọc theo quy trình phù hợp.

Về bản chất, lọc nước Y hoạt động dựa trên nguyên lý lọc cơ học — lưới lọc tạo ra một hàng rào vật lý đối với các hạt rắn trong dòng lưu chất. Điều này cũng giải thích một quy luật quan trọng: mắt lưới càng nhỏ thì khả năng giữ các hạt nhỏ càng cao, nhưng đồng thời nguy cơ tăng tổn thất áp suất và nhanh bẩn cũng lớn hơn nếu dòng lưu chất chứa nhiều cặn.

Các Loại Lọc Nước Y Phổ Biến Hiện Nay

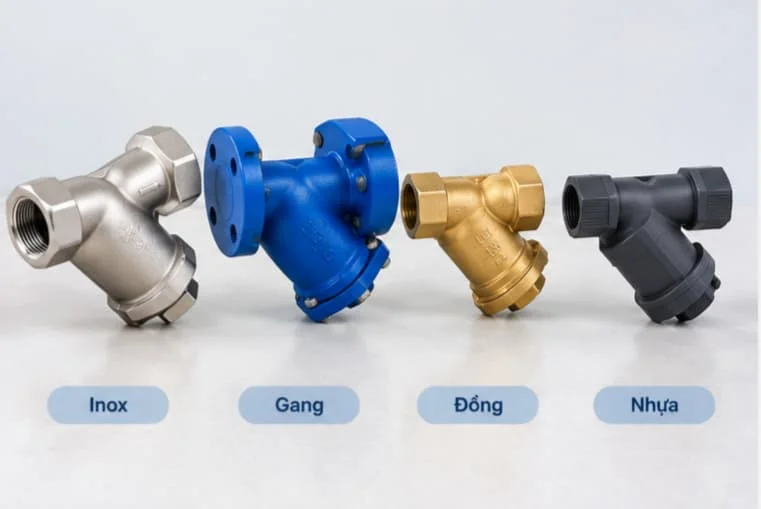

Xét theo vật liệu, lọc nước Y inox có khả năng chống ăn mòn tốt, phù hợp nhiều môi trường nước và chất lỏng, thường được lựa chọn cho các hệ thống yêu cầu vật liệu bền. Lọc nước Y gang có độ cứng vững tốt, thường dùng trong hệ thống đường ống công nghiệp và phù hợp với nhiều hệ thống nước.

Lọc nước Y đồng thường có kích thước nhỏ, phù hợp hệ thống dân dụng và đường ống có quy mô vừa hoặc nhỏ. Lọc nước Y nhựa có trọng lượng nhẹ, khả năng chống ăn mòn hóa học tốt tùy loại vật liệu, nhưng cần kiểm tra kỹ giới hạn nhiệt độ và áp suất trước khi sử dụng.

Xét theo kiểu kết nối, có thể phân thành lọc nước Y ren, lọc nước Y mặt bích, lọc nước Y hàn và một số kiểu kết nối chuyên dụng khác tùy nhà sản xuất.

Các Thông Số Quan Trọng Của Lọc Nước Y

Kích thước danh nghĩa DN là thông số đầu tiên cần xác định, ví dụ DN15, DN20, DN25, DN32, DN50, DN80, DN100... Không nên chọn chỉ dựa trên kích thước đường ống mà cần xem xét thêm lưu lượng thực tế của hệ thống.

Áp suất làm việc cần được kiểm tra kỹ, bao gồm áp suất tối đa, áp suất vận hành thực tế và tiêu chuẩn thiết kế của từng sản phẩm.

Nhiệt độ làm việc đặc biệt quan trọng khi lọc nước Y được dùng cho nước nóng, dầu, hơi hoặc các lưu chất có nhiệt độ cao.

Kích thước mắt lưới là thông số quyết định trực tiếp khả năng giữ hạt. Mắt lưới quá nhỏ có thể khiến lọc nhanh tắc, tăng chênh áp và phải vệ sinh thường xuyên hơn mức cần thiết.

Vật liệu cần được lựa chọn dựa trên loại lưu chất, nhiệt độ, áp suất và mức độ ăn mòn của môi trường sử dụng.

So Sánh Lọc Nước Y Ren Và Lọc Nước Y Mặt Bích

Không nên hiểu rằng lọc nước Y ren hoặc mặt bích luôn tốt hơn loại còn lại. Lựa chọn phụ thuộc vào DN đường ống, tiêu chuẩn kết nối, áp suất vận hành, không gian lắp đặt và yêu cầu bảo trì của từng hệ thống cụ thể.

Lọc Nước Y Có Làm Giảm Áp Suất Đường Ống Không?

Có. Bản thân lưới lọc tạo ra trở lực đối với dòng lưu chất, đây là điều không thể tránh khỏi với bất kỳ thiết bị lọc cơ học nào. Tuy nhiên mức tổn thất thực tế phụ thuộc vào thiết kế lọc, kích thước lọc, lưu lượng vận hành, kích thước mắt lưới và mức độ sạch của lưới tại thời điểm đó.

Khi lưới lọc bị bám quá nhiều cặn, trở lực sẽ tăng lên đáng kể. Một số dấu hiệu cần chú ý gồm: lưu lượng giảm, áp suất phía sau lọc thấp hơn bình thường, chênh lệch áp suất trước và sau lọc tăng, và thiết bị phía sau hoạt động kém ổn định hơn trước.

Insight quan trọng: không nên chỉ tăng áp hệ thống để bù cho hiện tượng tụt áp do lọc nước Y bị bẩn. Trước tiên cần kiểm tra và vệ sinh lưới lọc — đây thường là nguyên nhân gốc rễ của vấn đề chứ không phải do thiếu áp suất đầu nguồn.

Lọc Y Được Sử Dụng Ở Đâu?

Trong hệ thống cấp nước, lọc nước Y giúp bảo vệ van, bảo vệ bơm và hạn chế cặn đi vào các thiết bị quan trọng phía sau.

Trong hệ thống HVAC, thiết bị bảo vệ các thiết bị và van trong hệ thống nước lạnh hoặc nước nóng, giảm nguy cơ hư hỏng do cặn bám.

Trong hệ thống công nghiệp, lọc nước Y xuất hiện trên đường ống nước, dầu và một số loại chất lỏng công nghiệp tương thích với vật liệu lọc.

Với hệ thống hơi, có thể sử dụng lọc nước Y chuyên dụng khi vật liệu phù hợp, nhiệt độ và áp suất đáp ứng yêu cầu, và thiết kế tương thích với môi trường hơi. Không nên mặc định mọi lọc nước Y đều sử dụng được cho mọi loại lưu chất mà cần đối chiếu thông số kỹ thuật cụ thể trước khi lắp đặt.

Những Sai Lầm Thường Gặp Khi Sử Dụng Lọc Nước Y

Chọn sai vật liệu: ví dụ dùng vật liệu không phù hợp với môi trường có tính ăn mòn cao.

Chọn sai kích thước: đường ống DN50 không có nghĩa mọi trường hợp đều chỉ cần chọn lọc nước Y DN50 mà không xem xét lưu lượng thực tế.

Không vệ sinh lưới lọc: cặn tích tụ lâu ngày khiến dòng chảy bị hạn chế, ảnh hưởng đến cả hệ thống phía sau.

Chọn mắt lưới quá nhỏ: khả năng lọc cao nhưng có thể làm lọc nhanh tắc, tăng tần suất bảo trì không cần thiết.

Lắp sai chiều dòng chảy: cần tuân thủ đúng ký hiệu hướng dòng chảy được đánh dấu trên thân lọc.

Không chừa không gian bảo trì: cần đảm bảo có đủ khoảng trống để tháo nắp và lấy lưới lọc ra vệ sinh khi cần.

Cách Chọn Lọc Nước Y Phù Hợp Cho Đường Ống

Bước 1: xác định loại lưu chất — nước, dầu, khí, hơi hay chất lỏng công nghiệp.

Bước 2: xác định kích thước đường ống, bao gồm DN và kiểu kết nối phù hợp.

Bước 3: xác định lưu lượng thực tế, không nên chọn lọc có khả năng xử lý thấp hơn nhu cầu vận hành.

Bước 4: kiểm tra áp suất, đảm bảo áp suất làm việc nằm trong giới hạn cho phép của thiết bị.

Bước 5: kiểm tra nhiệt độ, đặc biệt quan trọng đối với nước nóng và hơi.

Bước 6: chọn vật liệu phù hợp, cân nhắc giữa inox, gang, đồng hoặc nhựa tùy môi trường sử dụng.

Bước 7: chọn kích thước mắt lưới, cân bằng giữa khả năng lọc, lưu lượng, tần suất vệ sinh và tổn thất áp suất cho phép.

Hướng Dẫn Lắp Đặt Và Vệ Sinh Lọc Nước Y

Khi lắp đặt, cần xác định đúng chiều dòng chảy, đặt lọc ở vị trí dễ tiếp cận, kiểm tra gioăng, siết kết nối đúng kỹ thuật và kiểm tra kỹ rò rỉ sau khi vận hành thử.

Khi vệ sinh, quy trình thường gồm: ngắt dòng lưu chất, cô lập khu vực cần bảo trì, giảm áp nếu cần thiết, tháo nắp lọc, lấy lưới lọc ra, làm sạch cặn bẩn, kiểm tra tình trạng lưới và gioăng, sau đó lắp lại đúng vị trí và kiểm tra rò rỉ lần cuối.

Lưu ý an toàn: với đường ống chứa lưu chất nóng, áp suất cao hoặc hóa chất, cần thực hiện quy trình cô lập và xả áp phù hợp trước khi tháo lọc để đảm bảo an toàn cho người thực hiện.

Câu Hỏi Thường Gặp Về Lọc Nước Y

1. Lọc nước Y dùng để làm gì?

Lọc Y dùng để giữ lại các hạt rắn, cặn bẩn và tạp chất cơ học trong dòng lưu chất, giúp bảo vệ các thiết bị phía sau đường ống.

2. Lọc nước Y có lọc được nước không?

Có. Lọc nước Y được sử dụng phổ biến trên đường ống nước để giữ lại cặn, rác và các hạt rắn có kích thước phù hợp với lưới lọc.

3. Lọc nước Y inox và lọc nước Y gang khác nhau thế nào?

Khác biệt chủ yếu nằm ở vật liệu, khả năng chống ăn mòn, điều kiện sử dụng, trọng lượng và yêu cầu của hệ thống. Cần chọn theo lưu chất, nhiệt độ và áp suất.

4. Khi nào cần vệ sinh lọc nước Y?

Khi lưới lọc tích tụ nhiều cặn, lưu lượng giảm hoặc chênh lệch áp suất trước/sau lọc tăng. Tần suất vệ sinh phụ thuộc vào mức độ bẩn của lưu chất.

5. Có thể lắp lọc nước Y theo chiều nào cũng được không?

Không. Cần lắp theo chiều dòng chảy được đánh dấu trên thân lọc và bố trí đúng hướng của khoang chứa lưới.

Kết luận

Lọc Y là thiết bị lọc cơ học phổ biến với cấu tạo đơn giản, dễ tháo lắp và vệ sinh. Thiết bị có nhiều lựa chọn về vật liệu, kích thước và kiểu kết nối để phù hợp với từng hệ thống cụ thể.

Việc lựa chọn lọc Y cần dựa trên loại lưu chất, DN đường ống, lưu lượng, áp suất, nhiệt độ và kích thước mắt lưới — không nên chỉ nhìn vào một yếu tố duy nhất. Bảo trì định kỳ cũng đóng vai trò quan trọng, giúp hạn chế tình trạng tắc lọc và tổn thất áp suất về lâu dài.

Nếu bạn đang cần lựa chọn lọc Y cho hệ thống cụ thể, hãy xác định trước loại lưu chất, kích thước đường ống, lưu lượng, áp suất và nhiệt độ làm việc. Đây là những thông số quan trọng để lựa chọn đúng loại lọc và tránh phát sinh chi phí do chọn sai thiết bị.
