Bộ lọc máy nén khí là gì

Bộ lọc máy nén khí là gì? Máy nén khí vẫn hoạt động bình thường nhưng thiết bị sử dụng khí phía sau lại nhanh hỏng, van khí nén bị kẹt, đường ống xuất hiện nước hoặc chất lượng sản phẩm bị ảnh hưởng. Một trong những nguyên nhân phổ biến nhất đến từ việc khí nén chưa được xử lý đúng cách.

Không khí đầu vào luôn chứa bụi, hơi nước và các tạp chất khác nhau. Trong quá trình nén, khí còn có thể mang theo dầu hoặc hơi ẩm từ chính máy nén. Bộ lọc nén khí giúp loại bỏ các thành phần không mong muốn này trước khi khí đi đến thiết bị sử dụng.

Việc lựa chọn bộ lọc phải dựa trên chất lượng khí cần đạt và yêu cầu cụ thể của hệ thống. Bộ lọc không đơn thuần là một phụ kiện đi kèm, mà là một thành phần quan trọng trong toàn bộ hệ thống xử lý khí nén.

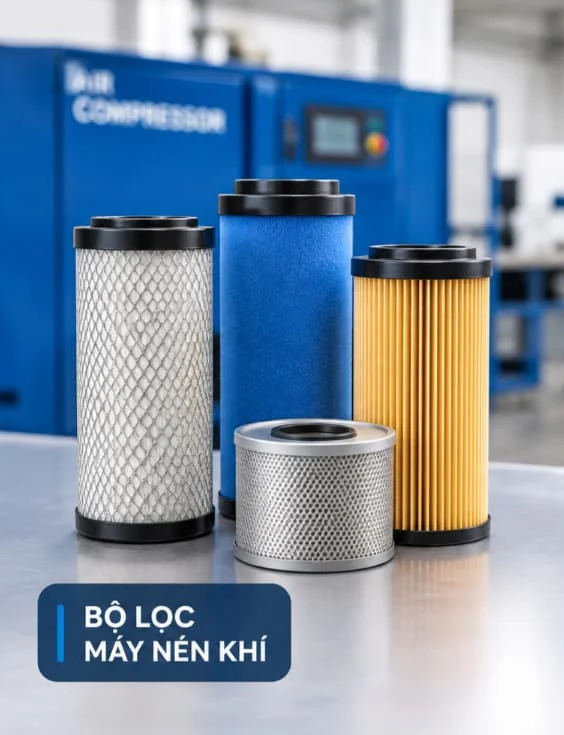

Bộ Lọc Máy Nén Khí Là Gì?

Định nghĩa ngắn: Bộ lọc nén khí là thiết bị dùng để tách và loại bỏ các tạp chất có trong dòng khí nén như bụi bẩn, nước ngưng, dầu và các hạt rắn, giúp cải thiện chất lượng khí trước khi đưa đến thiết bị sử dụng. Tùy yêu cầu hệ thống, bộ lọc có thể được thiết kế với nhiều cấp lọc khác nhau.

Trong một hệ thống khí nén, bộ lọc thường được đặt sau máy nén và trước bình chứa hoặc trước các thiết bị sử dụng khí, tùy vào thiết kế cụ thể. Cần phân biệt rõ bộ lọc đường ống (xử lý khí sau khi đã nén) với lọc khí đầu vào (lọc không khí trước khi đi vào máy nén) — hai loại này có chức năng và vị trí hoàn toàn khác nhau.

Một hệ thống có thể cần nhiều cấp lọc khác nhau tùy vào chất lượng khí mong muốn. Chất lượng khí nén đầu ra phụ thuộc trực tiếp vào việc bộ lọc có được lựa chọn và bố trí đúng hay không — đây là mối liên hệ mà nhiều người vận hành thường bỏ qua khi chỉ tập trung vào công suất máy nén.

Nguyên Lý Hoạt Động Của Bộ Lọc Nén Khí

Dòng khí trong hệ thống thường đi theo trình tự: máy nén khí → xử lý khí → bộ lọc → bình chứa/đường ống → thiết bị sử dụng.

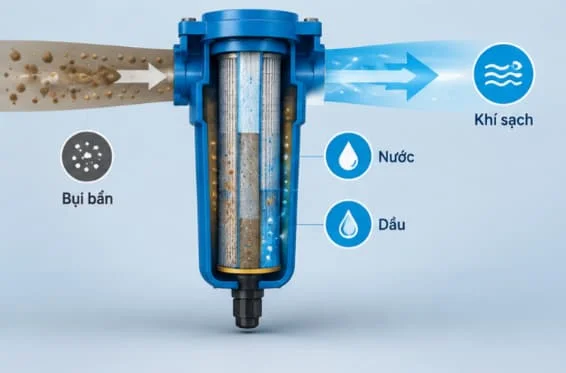

Trong quá trình này, hạt bụi bị giữ lại bởi vật liệu lọc, nước và các giọt chất lỏng được tách khỏi dòng khí, còn dầu dạng aerosol có thể được giữ lại nếu bộ lọc có cấp lọc phù hợp. Một số bộ lọc chuyên dụng còn sử dụng vật liệu hấp phụ để xử lý các thành phần đặc thù như hơi dầu hoặc mùi.

Khi lõi lọc tích tụ nhiều tạp chất theo thời gian, trở lực dòng khí sẽ tăng lên và gây sụt áp trong hệ thống.

Cần lưu ý: lọc càng tinh không đồng nghĩa lúc nào cũng càng tốt. Cấp lọc quá cao nếu không thực sự cần thiết có thể làm tăng trở lực dòng khí và kéo theo chi phí vận hành cao hơn mức cần thiết.

Các Loại Bộ Lọc Nén Khí Phổ Biến

Bộ lọc tách nước có tác dụng chính là loại bỏ nước ngưng trong dòng khí, thường được lắp ở vị trí đầu tiên sau máy nén — đây là loại phù hợp cho hầu hết hệ thống khí nén công nghiệp thông thường.

Bộ lọc bụi/lọc hạt giúp loại bỏ các hạt rắn còn sót lại trong khí. Bụi nếu không được xử lý có thể ảnh hưởng trực tiếp đến van, xy lanh và các thiết bị chấp hành phía sau, với cấp độ lọc được điều chỉnh tùy theo yêu cầu hệ thống.

Bộ lọc tách dầu giữ lại dầu dạng aerosol, đặc biệt quan trọng với hệ thống yêu cầu khí sạch. Cần phân biệt rõ loại này với bộ lọc dầu bên trong máy nén — hai bộ phận có chức năng hoàn toàn khác nhau.

Bộ lọc than hoạt tính dùng trong các ứng dụng yêu cầu xử lý hơi dầu và mùi, thường cần kết hợp với các cấp lọc phía trước. Không phải hệ thống nào cũng cần đến loại lọc này.

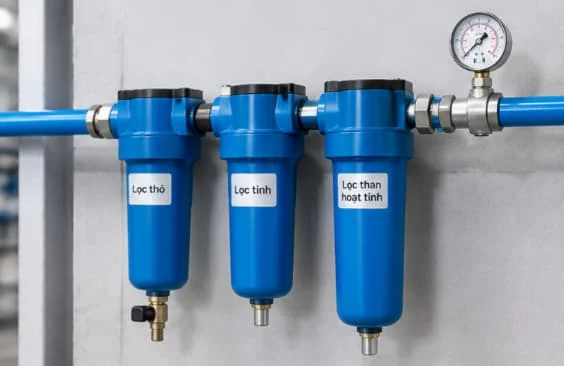

Trong nhiều trường hợp, hệ thống có thể bố trí bộ lọc khí nén dạng nhiều cấp theo trình tự: lọc thô → lọc tinh → lọc tách dầu → lọc than hoạt tính, tùy vào chất lượng khí đầu ra mong muốn.

Các Thông Số Quan Trọng Khi Chọn Bộ Lọc Nén Khí

Lưu lượng khí thường tính theo đơn vị m³/min hoặc L/min. Bộ lọc cần đáp ứng được nhu cầu lưu lượng thực tế của hệ thống — không nên chỉ dựa vào công suất motor máy nén để suy ra lưu lượng cần thiết.

Cấp độ lọc quyết định kích thước hạt có thể giữ lại, khả năng tách nước hoặc dầu, và chất lượng khí đầu ra. Cấp lọc càng cao thường đi kèm độ sụt áp càng lớn, nên cần cân nhắc giữa hai yếu tố này.

Áp suất làm việc của bộ lọc cần phù hợp với áp suất vận hành thực tế của hệ thống — không nên chọn thiết bị có giới hạn áp suất không tương thích.

Kích thước cổng kết nối phổ biến gồm 1/4 inch, 3/8 inch, 1/2 inch, 1 inch, và các kích thước lớn hơn dành cho hệ thống có lưu lượng cao.

Độ sụt áp là thông số dễ bị bỏ qua nhưng lại rất quan trọng. Bộ lọc tốt không chỉ cần lọc sạch mà còn phải duy trì lưu lượng và hạn chế tổn thất áp suất trong mức phù hợp.

Vật liệu và khả năng chịu nhiệt của thân lọc, vật liệu lõi cũng cần được xem xét dựa trên nhiệt độ khí và môi trường lắp đặt thực tế.

So Sánh Các Cấp Lọc Máy Nén Khí Và Cách Lựa Chọn

Không nên biến bảng trên thành quy tắc tuyệt đối. Cấp lọc thực tế cần được lựa chọn dựa trên yêu cầu chất lượng khí, lưu lượng vận hành và thiết kế tổng thể của toàn hệ thống, chứ không chỉ dựa vào bảng phân loại chung.

Tại Sao Bộ Lọc Nén Khí Bị Tắc Và Gây Tụt Áp?

Hiện tượng tắc lọc và tụt áp có thể đến từ nhiều nguyên nhân: lõi lọc đã sử dụng lâu ngày, môi trường nhiều bụi, lượng nước ngưng lớn, dầu và tạp chất tích tụ dần theo thời gian, chọn bộ lọc có lưu lượng quá nhỏ so với nhu cầu, hệ thống hoạt động vượt thiết kế ban đầu, hoặc không kiểm tra chênh lệch áp suất định kỳ.

Hậu quả của tình trạng này khá rõ ràng: lưu lượng khí giảm, áp suất tại điểm sử dụng không ổn định, máy nén có thể phải làm việc nhiều hơn để bù đắp, kéo theo tăng chi phí vận hành và khiến thiết bị phía sau hoạt động không đúng yêu cầu thiết kế.

Điểm cần nhấn mạnh: không phải cứ thấy áp suất giảm là tăng áp máy nén. Trước tiên cần kiểm tra các điểm gây tổn thất áp trong hệ thống, trong đó bộ lọc nén khí thường là một trong những vị trí đầu tiên cần rà soát.

Khi Nào Cần Sử Dụng Bộ Lọc Nén Khí?

Trong hệ thống khí nén công nghiệp, bộ lọc giúp bảo vệ van và các cơ cấu chấp hành, đồng thời giảm bụi, nước và dầu trong dòng khí trước khi đến thiết bị sử dụng.

Tại xưởng sản xuất, bộ lọc nén khí đóng vai trò quan trọng với máy CNC, máy đóng gói, máy phun sơn và các thiết bị tự động hóa — những thiết bị rất nhạy cảm với tạp chất trong khí nén.

Với các ngành yêu cầu khí sạch như thực phẩm, dược phẩm, điện tử hoặc sơn/phun phủ, chất lượng khí đầu ra cần đạt tiêu chuẩn cao hơn nhiều so với ứng dụng thông thường.

Mỗi ngành có yêu cầu chất lượng khí khác nhau, vì vậy không nên chọn bộ lọc chỉ dựa trên giá bán mà cần đối chiếu với yêu cầu vận hành thực tế của từng hệ thống cụ thể.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Bộ Lọc

Chọn theo giá rẻ: giá thấp nhưng lõi lọc nhanh bẩn hoặc gây sụt áp lớn có thể làm tăng chi phí tổng thể về lâu dài.

Chỉ nhìn kích thước cổng: cùng cổng kết nối không có nghĩa là cùng khả năng xử lý lưu lượng thực tế.

Chọn cấp lọc quá cao: không phải hệ thống nào cũng cần lọc cực tinh, việc này chỉ làm tăng chi phí và tổn thất áp suất không cần thiết.

Không thay lõi định kỳ: lõi bẩn làm tăng chênh lệch áp suất, ảnh hưởng đến toàn bộ hiệu suất hệ thống.

Lắp sai thứ tự các cấp lọc: các cấp lọc cần được bố trí phù hợp với mục tiêu xử lý khí đã đặt ra từ đầu.

Bỏ qua bộ xả nước: nước ngưng tích tụ có thể làm giảm đáng kể hiệu quả xử lý khí của toàn hệ thống.

Cách Chọn Bộ Lọc Nén Khí Phù Hợp

Bước 1: xác định loại máy nén khí đang sử dụng — piston, trục vít hay các hệ thống máy nén khác.

Bước 2: xác định lưu lượng cần xử lý, không chọn bộ lọc thấp hơn nhu cầu lưu lượng thực tế của hệ thống.

Bước 3: xác định chất lượng khí đầu ra cần đạt — cần loại bỏ bụi, nước, dầu, hơi dầu hay mùi?

Bước 4: kiểm tra áp suất làm việc, đảm bảo bộ lọc đáp ứng đúng điều kiện vận hành thực tế.

Bước 5: kiểm tra kích thước đường ống để đảm bảo kết nối tương thích với hệ thống hiện có.

Bước 6: xem xét độ sụt áp, ưu tiên giải pháp cân bằng giữa hiệu quả lọc và tổn thất áp suất.

Bước 7: tính đến chi phí bảo trì tổng thể, không chỉ tính giá bộ lọc mà cần cộng thêm giá lõi thay thế, tần suất bảo trì và chi phí năng lượng phát sinh do sụt áp.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Bộ Lọc Nén Khí

Khi lắp đặt, cần lắp đúng chiều dòng khí, đảm bảo kích thước đường ống phù hợp, và kiểm tra kỹ rò rỉ tại các vị trí kết nối.

Trong quá trình vận hành, cần xả nước ngưng đúng cách, theo dõi chênh lệch áp suất trước và sau bộ lọc thường xuyên, đồng thời kiểm tra định kỳ tình trạng lõi lọc.

Nên thay lõi khi đạt giới hạn theo hướng dẫn của nhà sản xuất hoặc khi hiệu suất lọc không còn đảm bảo — không nên chờ đến khi sụt áp quá lớn mới xử lý. Đặc biệt, không tự ý vệ sinh những loại lõi lọc không được thiết kế để tái sử dụng, vì điều này có thể làm giảm hiệu quả lọc hoặc gây hư hỏng thiết bị.

Câu Hỏi Thường Gặp Về Bộ Lọc Nén Khí

1. Bộ lọc máy nén khí có tác dụng gì?

Giúp loại bỏ bụi, nước, dầu và các tạp chất phù hợp với cấp lọc, từ đó bảo vệ đường ống và thiết bị sử dụng khí nén.

2. Máy nén khí có cần lắp nhiều bộ lọc không?

Tùy yêu cầu chất lượng khí. Hệ thống cần khí sạch hơn có thể sử dụng nhiều cấp lọc với chức năng khác nhau.

3. Bao lâu nên thay lõi lọc máy nén khí?

Không nên áp dụng một thời gian cố định cho mọi hệ thống. Cần căn cứ vào điều kiện vận hành, chất lượng khí đầu vào, mức độ bẩn và chênh lệch áp suất.

4. Bộ lọc có làm giảm áp suất khí nén không?

Có thể. Mọi bộ lọc đều tạo ra một mức trở lực nhất định; lõi càng bẩn hoặc bộ lọc không đủ lưu lượng thì độ sụt áp có thể tăng.

5. Chọn bộ lọc máy nén khí dựa vào những thông số nào?

Các thông số quan trọng gồm lưu lượng, áp suất làm việc, cấp độ lọc, kích thước kết nối, độ sụt áp, nhiệt độ làm việc và yêu cầu chất lượng khí.

Kết luận

Bộ lọc máy nén khí giúp xử lý các tạp chất trong dòng khí, từ đó bảo vệ van, thiết bị chấp hành và đảm bảo chất lượng khí đầu ra đúng yêu cầu sản xuất. Không nên chọn bộ lọc chỉ dựa vào kích thước cổng kết nối hoặc giá bán — cần căn cứ vào lưu lượng, cấp lọc, áp suất làm việc, độ sụt áp và yêu cầu chất lượng khí cụ thể của từng hệ thống.

Nếu bạn đang cần lựa chọn bộ lọc máy nén khí cho hệ thống cụ thể, hãy xác định trước lưu lượng, áp suất làm việc, kích thước đường ống và yêu cầu chất lượng khí. Từ những thông số này, bạn có thể lựa chọn đúng cấp lọc phù hợp, hạn chế sụt áp không cần thiết và tối ưu chi phí vận hành về lâu dài.
