High pressure Y strainer là gì?

High pressure Y strainer là gì? Trong hệ thống đường ống vận hành ở áp suất cao, dòng nước, dầu, hơi hoặc chất lỏng luôn tiềm ẩn nguy cơ chứa cặn, mạt kim loại và tạp chất. Những hạt này có thể đi thẳng vào bơm, van, đồng hồ hoặc thiết bị phía sau và gây hư hỏng nghiêm trọng.

Nếu sử dụng bộ lọc không phù hợp với áp suất hệ thống, hậu quả có thể là rò rỉ, biến dạng thân lọc, hư hỏng kết cấu và giảm độ an toàn vận hành tổng thể.

High Pressure Y Strainer (lọc Y áp lực) ra đời như một giải pháp lọc cơ học vừa giữ lại tạp chất, vừa đáp ứng được yêu cầu chịu áp khắt khe của hệ thống. Bài viết sau sẽ phân tích chi tiết cấu tạo, các tiêu chí kỹ thuật quan trọng như Class/PN, vật liệu, nhiệt độ, kiểu kết nối và mesh để bạn chọn đúng thiết bị.

High Pressure Y Strainer Là Gì?

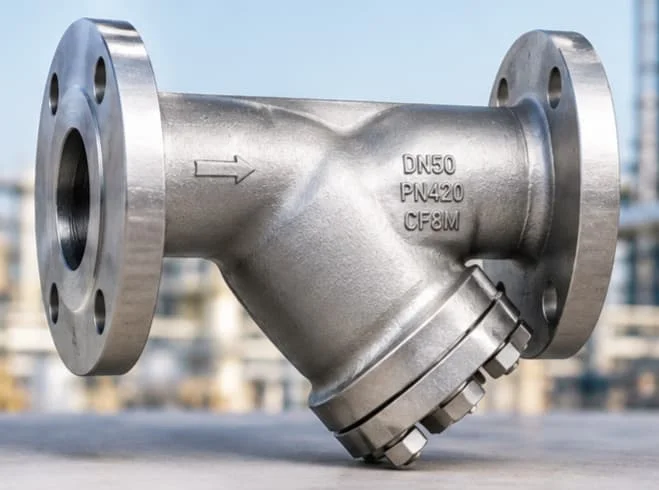

Y Strainer là thiết bị lọc cơ học dạng chữ Y, bên trong có một phần tử hoặc lưới lọc giữ lại các hạt rắn trong dòng lưu chất. Lọc Y áp lực là phiên bản Y Strainer được thiết kế riêng cho những hệ thống có yêu cầu áp suất làm việc cao hơn so với các dòng lọc thông thường.

Thiết bị thường được lắp đặt trên đường ống, ngay trước các thiết bị cần được bảo vệ khỏi cặn bẩn.

Định nghĩa ngắn: High Pressure Y Strainer là thiết bị lọc dạng chữ Y được thiết kế để loại bỏ cặn rắn và tạp chất khỏi dòng lưu chất trong các hệ thống có áp suất cao. Thiết bị gồm thân lọc chịu áp, lưới lọc, bộ phận giữ lưới và các đầu kết nối đường ống.

Cần nhấn mạnh: "High Pressure" không đơn thuần nghĩa là áp suất càng cao càng tốt. Khả năng chịu áp thực tế phải được xác định dựa trên thiết kế, vật liệu, tiêu chuẩn chế tạo, cấp áp lực, nhiệt độ và thông số cụ thể của nhà sản xuất.

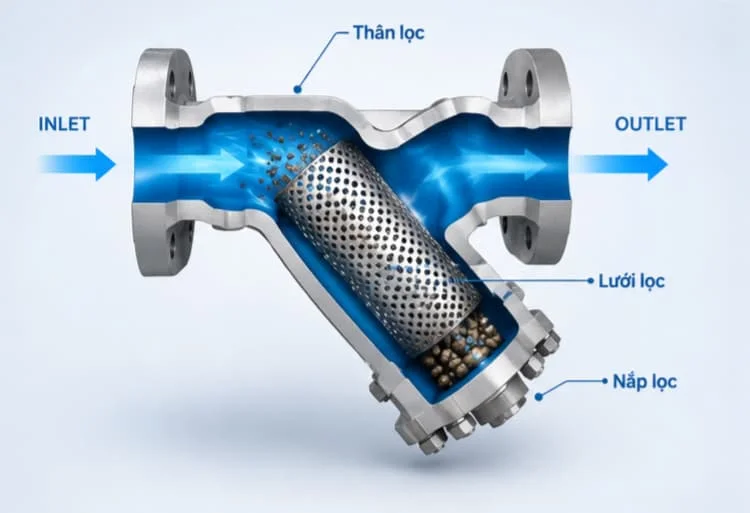

Cấu Tạo Và Nguyên Lý Hoạt Động Của Lọc Y Áp Lực

Thân Y Strainer là phần chịu áp chính, thường chế tạo từ carbon steel, stainless steel, forged steel hoặc các vật liệu khác tùy ứng dụng.

Lưới lọc trực tiếp giữ lại cặn, có thể lựa chọn nhiều kích thước mesh khác nhau tùy yêu cầu lọc.

Nắp lọc giúp tiếp cận phần tử lọc, hỗ trợ tháo lắp và vệ sinh định kỳ. Gioăng/chi tiết làm kín hạn chế rò rỉ tại các vị trí ghép nối — yếu tố đặc biệt quan trọng trong môi trường áp suất cao.

Đầu kết nối có thể là threaded, flanged, socket weld hoặc butt weld tùy thiết kế cụ thể.

Nguyên lý hoạt động đi theo trình tự: lưu chất vào inlet → qua lưới lọc → hạt có kích thước lớn hơn khe lọc bị giữ lại → lưu chất tiếp tục đi qua outlet. Khi lượng cặn tăng, chênh áp qua bộ lọc cũng tăng theo, đòi hỏi vệ sinh và bảo trì theo đúng quy trình để duy trì hiệu suất lọc ổn định.

Các Thông Số Kỹ Thuật Quan Trọng Của Lọc Y Áp Lực

Đây là phần quyết định trực tiếp đến việc thiết bị có đáp ứng đúng yêu cầu hệ thống hay không.

Kích thước đường ống: DN15, DN25, DN50, DN100, DN150... Không nên chỉ nhìn kích thước inch mà bỏ qua tiêu chuẩn kích thước thực tế của sản phẩm.

Pressure Class / PN: có thể gặp Class 150, Class 300, Class 600 hoặc cao hơn, hoặc hệ thống dùng tiêu chuẩn PN. Không nên đồng nhất Class và PN hoặc tự quy đổi máy móc — cần căn cứ đúng tiêu chuẩn của sản phẩm.

Vật liệu thân: carbon steel, stainless steel 304/316, forged steel, hoặc alloy steel trong các ứng dụng đặc biệt.

Vật liệu lưới: cần xem xét loại thép không gỉ, kích thước lỗ, độ bền cơ học và khả năng chống ăn mòn.

Mesh: mesh càng nhỏ thì khả năng giữ hạt nhỏ càng cao, nhưng đồng thời có thể làm tăng tổn thất áp suất và khiến lưới nhanh bám cặn.

Nhiệt độ làm việc: đặc biệt quan trọng trong các ứng dụng hơi, dầu nóng, hydrocarbon và các quy trình công nghiệp nhiệt độ cao.

Connection: threaded, flanged, socket weld hoặc butt weld.

Lọc Y Áp Lực Khác Gì Y Strainer Thông Thường?

Điểm cần lưu ý: không phải cứ Y Strainer làm bằng inox hoặc có thân dày là mặc nhiên trở thành lọc Y áp lực. Cấp áp và điều kiện thiết kế của sản phẩm mới là yếu tố cần kiểm tra kỹ trước khi lắp đặt.

Vì Sao Lọc Y Áp Lực Cần Thiết Kế Đặc Biệt?

Áp suất cao tạo ra tải trọng lớn lên thân thiết bị và các vị trí kết nối, đòi hỏi kết cấu chịu lực tốt hơn nhiều so với dòng thông thường.

Nhiệt độ: khi nhiệt độ tăng, đặc tính cơ học của vật liệu và khả năng làm kín của gioăng có thể thay đổi đáng kể, ảnh hưởng trực tiếp đến độ an toàn.

Vật liệu phải phù hợp đồng thời với áp suất, nhiệt độ, loại lưu chất và môi trường ăn mòn xung quanh.

Kết nối ở hệ thống áp suất cao là yếu tố then chốt để duy trì độ kín và độ an toàn trong suốt quá trình vận hành. Vì vậy, không nên lựa chọn Y Strainer chỉ dựa vào đường kính danh nghĩa mà bỏ qua bốn yếu tố trên.

Phân Loại Lọc Y Áp Lực Phổ Biến

Lọc Y áp lực mặt bích: dùng flange để kết nối, phù hợp nhiều hệ thống công nghiệp và thuận tiện khi cần tháo lắp thiết bị định kỳ.

Lọc Y áp lực ren: kích thước tương đối gọn, phù hợp một số đường ống nhỏ, nhưng phải kiểm tra kỹ tiêu chuẩn ren và giới hạn áp suất cho phép.

Lọc Y áp lực Socket Weld: kết nối bằng phương pháp hàn socket, tạo mối nối chắc chắn, thường xuất hiện trong hệ thống yêu cầu độ kín cao.

Lọc Y áp lực Butt Weld: kết nối hàn đối đầu, phù hợp hệ thống đường ống công nghiệp lớn, đòi hỏi kỹ thuật lắp đặt và hàn đúng chuẩn.

Lọc Y Áp Lực Dùng Cho Những Loại Lưu Chất Nào?

Trong hệ thống nước, thiết bị được dùng cho nước công nghiệp, nước tuần hoàn và một số hệ thống xử lý nước.

Trong hệ thống hơi, lọc Y áp lực  giúp bảo vệ van và thiết bị phía sau khỏi cặn trong đường hơi công nghiệp.

Với dầu và hydrocarbon, thiết bị xuất hiện trong hệ thống dầu và các quy trình công nghiệp, nhưng cần đặc biệt quan tâm đến vật liệu và nhiệt độ làm việc.

Với hóa chất, thiết bị có thể ứng dụng được nếu vật liệu thân, vật liệu lưới và gioăng tương thích, đồng thời áp suất/nhiệt độ nằm trong giới hạn cho phép. Không nên khẳng định một model phù hợp với mọi loại hóa chất mà cần đối chiếu thông số kỹ thuật cụ thể.

Khi Nào Nên Sử Dụng High Pressure Y Strainer?

Nên sử dụng Lọc Y áp lực  khi hệ thống có áp suất làm việc cao, cần bảo vệ thiết bị phía sau khỏi cặn, có yêu cầu lọc cơ học trước van hoặc bơm, và lưu chất chứa hạt rắn.

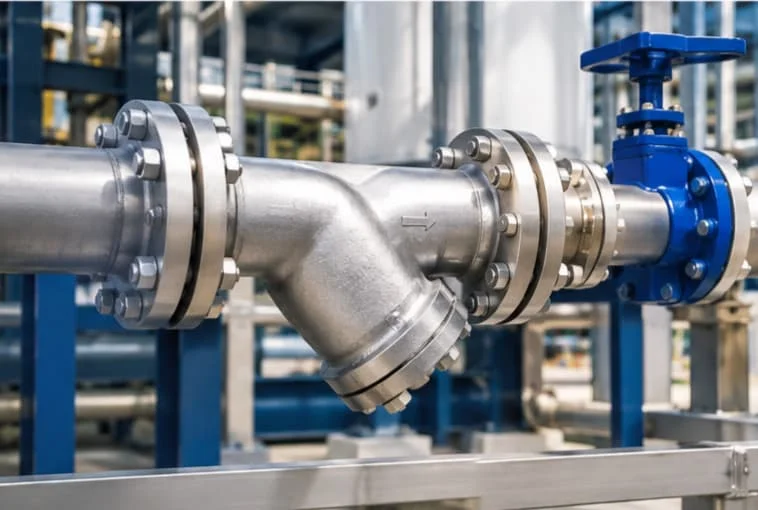

Vị trí lắp đặt điển hình đi theo trình tự: Đường ống → Lọc Y áp lực  → Van/Bơm/Thiết bị. Cụ thể, thiết bị thường được bố trí trước control valve, trước pump, trước heat exchanger, trước thiết bị đo hoặc trước các thiết bị nhạy cảm với cặn bẩn.

Những Sai Lầm Khi Chọn Lọc Y Áp Lực

Chọn theo kích thước ống: đường ống DN100 không đồng nghĩa mọi Y Strainer DN100 đều phù hợp với hệ thống.

Chỉ nhìn áp suất danh nghĩa: cần xem xét đồng thời nhiệt độ, vật liệu, tiêu chuẩn và điều kiện vận hành thực tế.

Chọn mesh quá nhỏ: lọc quá tinh có thể làm tăng chênh áp, giảm lưu lượng và khiến lưới nhanh bị nghẹt.

Không kiểm tra lưu chất: một vật liệu phù hợp với nước chưa chắc phù hợp với hóa chất hoặc hydrocarbon.

Không tính đến việc vệ sinh: lắp đặt ở vị trí khó tiếp cận sẽ gây khó khăn lớn khi cần bảo trì định kỳ.

Checklist Chọn Lọc Y Áp Lực

Trước khi lựa chọn, cần xác định rõ các yếu tố sau:

• Đường kính: DN bao nhiêu, inch bao nhiêu?

• Áp suất: áp suất vận hành, áp suất thiết kế, Class/PN yêu cầu?

• Nhiệt độ: nhiệt độ bình thường và nhiệt độ tối đa?

• Lưu chất: nước, hơi, dầu, khí hay hóa chất?

• Vật liệu: carbon steel, stainless steel, forged steel hay vật liệu đặc biệt?

• Kết nối: ren, flange, socket weld hay butt weld?

• Mesh: kích thước hạt cần loại bỏ, lưu lượng, mức chênh áp cho phép?

• Bảo trì: có dễ tháo lưới, có đủ không gian vệ sinh không?

Hướng Dẫn Lắp Đặt Và Sử Dụng Lọc Y Áp Lực

Trước khi lắp: kiểm tra model, cấp áp, vật liệu, chiều dòng chảy và làm sạch đường ống trước khi thi công.

Khi lắp: lắp đúng hướng mũi tên trên thân, đảm bảo kết nối đúng tiêu chuẩn, không để đường ống tạo tải trọng bất thường lên thân lọc, đồng thời bố trí đủ không gian để tháo lưới sau này.

Khi vận hành: cần theo dõi áp suất trước lọc, áp suất sau lọc, mức chênh áp, lưu lượng và dấu hiệu rò rỉ nếu có.

Khi vệ sinh: cô lập hệ thống, xả áp an toàn, tháo bộ phận giữ lưới, vệ sinh lưới, kiểm tra tình trạng lưới và gioăng trước khi lắp lại đúng quy trình. Với hệ thống áp suất cao, tuyệt đối không tháo nắp hoặc lưới khi thiết bị vẫn còn áp suất.

Câu Hỏi Thường Gặp Về Lọc Y Áp Lực

1. Lọc Y áp lực là gì?

Là thiết bị lọc dạng chữ Y được thiết kế cho các hệ thống có yêu cầu về khả năng chịu áp suất cao, giúp giữ lại cặn rắn trước các thiết bị phía sau.

2. Lọc Y áp lực có thể chịu áp suất bao nhiêu?

Không có một mức áp suất chung cho mọi sản phẩm. Khả năng chịu áp phải căn cứ vào model, vật liệu, tiêu chuẩn thiết kế, Class/PN và nhiệt độ làm việc cụ thể.

3. High Pressure Y Strainer có dùng cho hơi được không?

Có thể dùng trong hệ thống hơi nếu model cụ thể được nhà sản xuất thiết kế và chứng nhận phù hợp với áp suất, nhiệt độ và điều kiện của hệ thống hơi.

4. Nên chọn mesh bao nhiêu cho lọc Y áp lực?

Cần căn cứ vào kích thước cặn cần giữ, lưu lượng và mức tổn thất áp suất cho phép. Không nên mặc định mesh càng nhỏ càng tốt.

5. Lọc Y áp lực khác gì Y Strainer thông thường?

Khác biệt chủ yếu nằm ở cấp áp và thiết kế đáp ứng điều kiện vận hành. Không nên xác định chỉ dựa trên hình dạng hoặc vật liệu bên ngoài.

Kết Luận

Lọc Y áp lực là thiết bị lọc cơ học dạng chữ Y dành cho các hệ thống yêu cầu khả năng chịu áp phù hợp, giúp giữ cặn và bảo vệ thiết bị phía sau khỏi hư hỏng. Các yếu tố quan trọng khi lựa chọn gồm kích thước, Class/PN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, mesh và loại lưu chất.

Không nên chọn Lọc Y áp lực chỉ dựa vào kích thước hoặc tên gọi "high pressure" — cần đối chiếu kỹ điều kiện vận hành thực tế với thông số kỹ thuật của từng model cụ thể.

Nếu bạn đang cần lựa chọn Lọc Y áp lực cho hệ thống của mình, hãy chuẩn bị các thông tin về DN/size, loại lưu chất, áp suất, nhiệt độ, kiểu kết nối và yêu cầu lọc. Đây là cơ sở quan trọng để xác định đúng cấu hình, tránh chọn sai thiết bị và phát sinh chi phí thay thế không đáng có.
