Ren ngoài là gì?

Ren ngoài (ren lỗ) là gì? Trong quá trình thi công và bảo trì hệ thống cơ điện hay đường ống công nghiệp, không ít thợ kỹ thuật từng đối mặt với tình huống oái oăm: mua phụ kiện đúng kích thước danh nghĩa nhưng tuyệt đối không thể vặn khớp vào đường ống, hoặc hệ thống vừa vận hành vài ngày đã xuất hiện hiện tượng rò rỉ lưu chất trầm trọng. Nguyên nhân cốt lõi thường xuất phát từ việc nhầm lẫn giữa ren trong và ren lỗ, hoặc chọn sai tiêu chuẩn kỹ thuật kết nối.

Hiểu rõ bản chất, thông số, tiêu chuẩn cũng như cách lắp đặt ren lỗ là chìa khóa vàng giúp kỹ sư và nhà đầu tư làm chủ mọi thiết bị, đảm bảo độ kín tuyệt đối cho toàn bộ dây chuyền.

Ren ngoài là chi tiết nhỏ nhưng quyết định độ kín của cả hệ thống

Việc lựa chọn phụ kiện đường ống tưởng chừng đơn giản nhưng lại đòi hỏi sự chính xác tuyệt đối. Đôi khi chỉ một sai lệch nhỏ về bước ren hoặc góc ren cũng khiến mối ghép bị chờn, không thể siết chặt hoặc phá hỏng hoàn toàn ren chờ của thiết bị đắt tiền.

Muốn lắp đặt chính xác, người dùng cần hiểu bản chất của ren lỗ, các tiêu chuẩn kỹ thuật và cách nhận biết trước khi quyết định mua sắm, tránh những tổn thất chi phí và thời gian dừng máy không đáng có.

Ren ngoài là gì?

Ren ngoài (ren lỗ) là phần ren được gia công trên bề mặt ngoài của một chi tiết hình trụ hoặc hình côn nhằm thực hiện các chức năng kết nối, siết chặt, làm kín và truyền lực trong hệ thống cơ khí và đường ống.

Về mặt cấu trúc, ren lỗ luôn phải kết hợp đồng bộ với một chi tiết tương ứng có ren bên trong để tạo thành mối ghép ren hoàn chỉnh. Bạn có thể dễ dàng bắt gặp chi tiết này trên hàng loạt phụ kiện thông dụng như:

• Đầu nối ren lỗ(Nipple, Hex Nipple)

• Các loại van công nghiệp có chân ren lỗ

• Cút góc vuông ren lỗ (Elbow)

• Tê chia dòng ren lỗ (Tee)

• Kép ren, rắc co và các đầu chờ thiết bị đo lường.

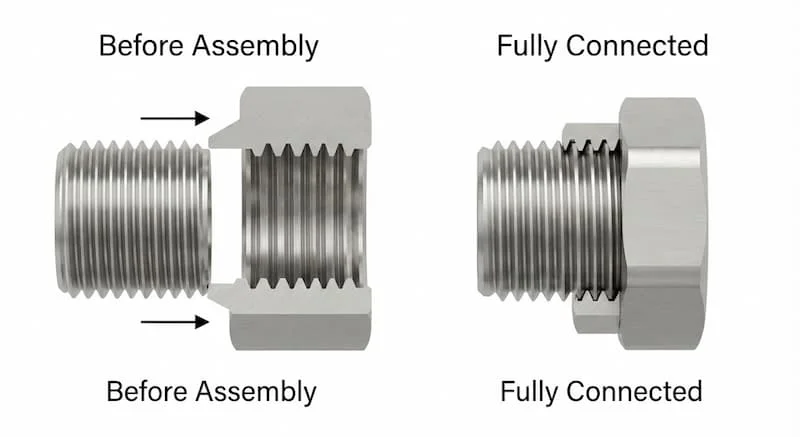

Cấu tạo và nguyên lý hoạt động của ren lỗ

Các thành phần hình học cốt lõi:

• Đỉnh ren và chân ren: Phần cao nhất và thấp nhất của đường gờ xoắn ốc.

• Góc ren và bước ren: Khoảng cách giữa các bước xoắn quyết định độ sâu và độ mịn khi vặn.

• Đường kính ngoài, đường kính trung bình và đường kính chân ren: Các thông số kỹ thuật quyết định độ dung sai khi gia công.

Nguyên lý hoạt động:

Khi ren lỗ được xoay vào cấu trúc ren trong, các bề mặt ren tì đè lên nhau tạo ra lực ép và ma sát cực lớn. Để đảm bảo kín khít tuyệt đối, thợ kỹ thuật thường kết hợp sử dụng băng tan PTFE, keo khóa ren chuyên dụng hoặc gioăng cao su, giúp triệt tiêu hoàn toàn khe hở dưới áp lực cao của dòng lưu chất.

Phân tích chuyên sâu: Phân loại, kích thước và vật liệu

Các loại ren lỗ phổ biến hiện nay

• Theo hình dạng: Ren thẳng (Parallel) và ren côn (Tapered).

• Theo tiêu chuẩn quốc tế:

  • BSPP (G): Tiêu chuẩn ống ren song song Anh quốc, phổ biến trong hệ thống nước dân dụng.

  • BSPT (R/Rc): Tiêu chuẩn ren côn Anh quốc, tạo độ kín nhờ độ dôi của bước ren.

  • NPT / NPTF: Tiêu chuẩn ren côn của Mỹ, chuyên dùng cho khí nén và dầu khí áp lực cao.

  • Metric (M): Tiêu chuẩn ren hệ mét, thường dùng cho cơ khí chế tạo máy và xi lanh thủy lực.

Cách đọc kích thước ren lỗ

Kích thước của ren lỗ được tính theo đường kính danh nghĩa quy ước (Inch hoặc DN), không phải là con số đo thực tế bằng thước dây ngoài đời thực:

• 1/8" (~DN6) | 1/4" (~DN8) | 3/8" (~DN10) | 1/2" (~DN15)

• 3/4" (~DN20) | 1" (~DN25) | 1-1/4" (~DN32) | 1-1/2" (~DN40) | 2" (~DN50)

• Ví dụ, một đầu nối ren lỗ size 1/2" sẽ có đường kính đo thực tế bên ngoài khoảng 21mm (tương đương ống phi 21 hay DN15).

Vật liệu chế tạo đa dạng

• Đồng thau: Chống ăn mòn tốt, mềm dẻo vừa phải, cực kỳ phổ biến trong hệ thống nước sạch và khí nén.

• Inox 304 / Inox 316: Khả năng chống chịu hóa chất, nhiệt độ và rỉ sét tuyệt đối, chuẩn mực cho ngành thực phẩm, dược phẩm và hóa chất.

• Thép mạ kẽm & Gang: Chịu lực va đập cực tốt, dùng cho hệ thống PCCC hoặc đường ống áp lực lớn.

• Nhựa (PVC, UPVC, PPR): Nhẹ, chống ăn mòn hóa học cao, giá thành rẻ, tối ưu cho hệ thống xử lý nước thải và ống dẫn hóa chất loãng.

So sánh ren ngoài và ren trong

Kết luận: Hai dạng ren này luôn song hành, bổ trợ lẫn nhau để tạo nên một hệ thống đường ống hoàn chỉnh.

Vì sao ren lỗ có thể bị rò rỉ?

Dù cấu tạo đơn giản, các mối nối ren lỗ vẫn thường xuyên gặp sự cố rò rỉ do các nguyên nhân chủ quan sau:

• Sai tiêu chuẩn ren: Lắp lẫn lộn giữa hệ ren Anh (BSPP/BSPT) và hệ ren Mỹ (NPT) có bước ren lệch nhau (ví dụ 19 răng/inch so với 18 răng/inch).

• Siết quá lực: Dùng cờ lê vặn quá mạnh tay làm toe ren hoặc nứt vỡ chân ren trong của thiết bị.

• Thiếu băng tan hoặc quấn sai chiều: Không quấn đủ lớp băng PTFE hoặc quấn ngược chiều khiến băng bị đùn ra ngoài khi vặn.

• Ren bị mòn hoặc méo: Do sử dụng lâu ngày hoặc va đập mạnh làm biến dạng bước ren.

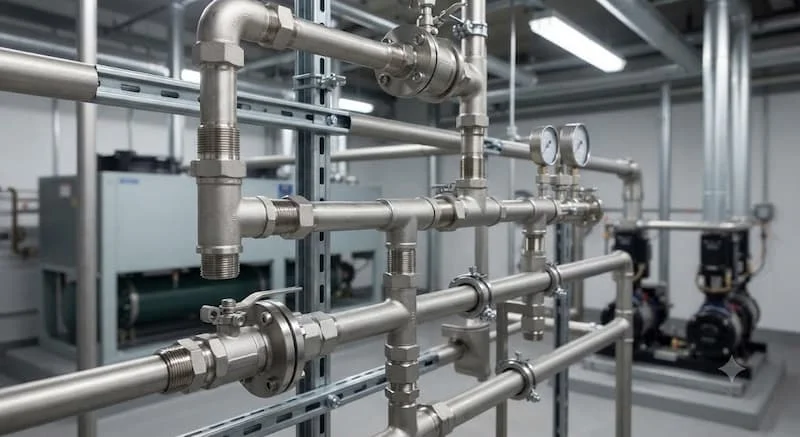

Ứng dụng thực tế và tiêu chuẩn lựa chọn

Chi tiết ren lỗ hiện diện trong hầu hết các lĩnh vực công nghiệp và dân dụng:

• Hệ thống cấp nước & HVAC: Kết nối đồng hồ nước, máy bơm, van bi, van cổng và các bộ lọc y.

• Khí nén & Thủy lực: Lắp ghép xi lanh khí, van điện từ, bộ lọc tách ẩm và đường ống dẫn dầu áp lực cao.

• Hơi nóng & PCCC: Kết nối bẫy hơi, van giảm áp và hệ thống ống cứu hỏa nhà xưởng.

Khi nào nên sử dụng ren lỗ?

Phương thức kết nối ren được ưu tiên sử dụng trong các hệ thống có đường kính nhỏ (thường dưới DN100), áp lực làm việc vừa phải, yêu cầu bảo trì tháo lắp thường xuyên, không muốn tốn kém chi phí hàn xì hoặc dùng mặt bích cồng kềnh.

Hướng dẫn lựa chọn và lắp đặt chuẩn kỹ thuật

Checklist lựa chọn ren lỗ tối ưu:

✓ Xác định rõ tính chất lưu chất (nước, hóa chất, hơi, dầu).

✓ Kiểm tra nhiệt độ và áp suất làm việc tối đa của toàn tuyến ống.

✓ Lựa chọn đúng tiêu chuẩn ren (BSPT, NPT, Metric...) tương thích với thiết bị sẵn có.

✓ Chọn vật liệu chế tạo phù hợp (Inox, đồng, thép hoặc nhựa).

✓ Xác định chính xác kích thước danh nghĩa (DN / Inch).

✓ Đảm bảo khả năng tháo lắp bảo trì dễ dàng trong tương lai.

✓ Ưu tiên thương hiệu sản xuất uy tín trên thị trường.

✓ Yêu cầu kiểm tra đầy đủ chứng chỉ chất lượng CO-CQ nếu dùng cho nhà máy công nghiệp.

Hướng dẫn lắp đặt ren lỗ đúng cách:

• Bước 1 - Kiểm tra ren: Làm sạch phần ren lỗ và ren trong, đảm bảo không có mạt kim loại hay dị vật bám dính.

• Bước 2 - Vệ sinh: Lau khô bề mặt ren trước khi tiến hành thao tác quấn vật liệu làm kín.

• Bước 3 - Quấn băng tan: Quấn chặt tay từ 5 đến 7 vòng băng tan PTFE theo chiều kim đồng hồ (cùng chiều với chiều vặn ren).

• Bước 4 - Siết bằng tay: Vặn khớp ren lỗ vào ren trong bằng tay để đảm bảo ren đã ăn khớp đúng rãnh, tránh hiện tượng lệch ren.

• Bước 5 - Dùng cờ lê: Dùng mỏ lết hoặc cờ lê siết lực vừa tay đến khi cảm thấy độ cứng vừa đủ, tuyệt đối không siết quá lực.

• Bước 6 & 7 - Kiểm tra và chạy thử: Bơm áp suất tĩnh kiểm tra độ kín, sau đó cho hệ thống chạy thử nghiệm thu.

FAQ: Câu hỏi thường gặp về ren lỗ

1. Ren lỗ là gì?

Ren lỗ là phần đường gờ xoắn ốc được tiện nổi trên bề mặt ngoài của ống hoặc phụ kiện, có chức năng vặn khớp vào ren trong để liên kết các chi tiết đường ống lại với nhau.

2. Ren BSP có lắp được với ren NPT không?

Không nên. Dù có kích thước danh nghĩa gần giống nhau, hệ ren BSP có góc ren 55 độ và bước ren khác biệt so với hệ ren NPT góc 60 độ của Mỹ. Việc vặn ép sẽ làm hỏng hóc cấu trúc ren và gây rò rỉ nặng.

3. Có bắt buộc phải dùng băng tan khi lắp ren ngoài không?

Đối với các loại ren song song (như BSPP), bắt buộc phải dùng băng tan hoặc gioăng đệm để làm kín. Đối với ren côn (như BSPT, NPT), phần thân côn tự chêm chặt nhưng vẫn khuyến khích quấn thêm băng tan hoặc keo để đạt độ kín tuyệt đối.

4. Ren lỗ làm bằng inox có bị gỉ sét không?

Các mác thép không gỉ cao cấp như Inox 304 hoặc Inox 316 có khả năng chống ăn mòn tuyệt vời và không bị gỉ sét trong điều kiện thông thường, trừ khi tiếp xúc với môi trường hóa chất axit đặc thù vượt quá giới hạn vật liệu.

Kết luận

Ren lỗ đóng vai trò cực kỳ quan trọng trong việc duy trì sự liên kết liền mạch, vững chắc cho toàn bộ hệ thống đường ống và thiết bị công nghiệp. Việc nắm vững các tiêu chuẩn kỹ thuật, kích thước và chất liệu sẽ giúp kỹ sư loại bỏ hoàn toàn các rủi ro rò rỉ, nâng cao tuổi thọ vận hành cho toàn bộ dây chuyền sản xuất.

Hãy theo dõi honto.vn để nhận thêm thông tin về ren ngoài!
