Y strainer installation là gì?

Y strainer installation là gì? Trong quá trình vận hành các dây chuyền cơ điện, không ít kỹ sư từng đau đầu khi máy bơm đột ngột giảm tuổi thọ do cặn bẩn, các van điều khiển bị kẹt cứng giữa chừng hay đồng hồ đo lưu lượng nhảy số sai lệch. Phần lớn nguyên nhân cốt lõi không đến từ chất lượng thiết bị, mà xuất phát từ việc Y Strainer Installation không đúng vị trí, lắp ngược chiều dòng chảy hoặc sai tư thế thiết kế.

Y Strainer đóng vai trò là "tuyến phòng thủ" đầu tiên trong hệ thống ống dẫn. Việc thực hiện lắp đặt lọc Y chuẩn xác từng bước kỹ thuật sẽ giúp thiết bị phát huy tối đa khả năng lọc cặn, bảo vệ toàn diện hệ thống và tiết kiệm đáng kể chi phí bảo trì định kỳ.

Vì sao Y Strainer Installation đúng cách lại quan trọng?

Trong thực tế thi công, việc đặt bộ lọc chữ Y sai tư thế hoặc ngược chiều dòng chảy sẽ làm mất hoàn toàn khả năng giữ cặn của lưới lọc, thậm chí làm rách lưới do áp lực nước dồn ép sai hướng. Hậu quả là toàn bộ mạt hàn, rỉ sét và rác thải sẽ trôi thẳng vào các thiết bị đắt tiền phía sau.

Thực hiện Y Strainer Installation đúng quy chuẩn giúp dòng lưu chất di chuyển mượt mà qua các khe lọc, cặn rắn được giữ trọn vẹn trong bầu chứa mà không gây sụt áp đột ngột. Một thao tác lắp đặt chuẩn xác ngay từ đầu chính là nền tảng vững chắc để vận hành hệ thống ổn định suốt nhiều năm liền.

Y Strainer là gì?

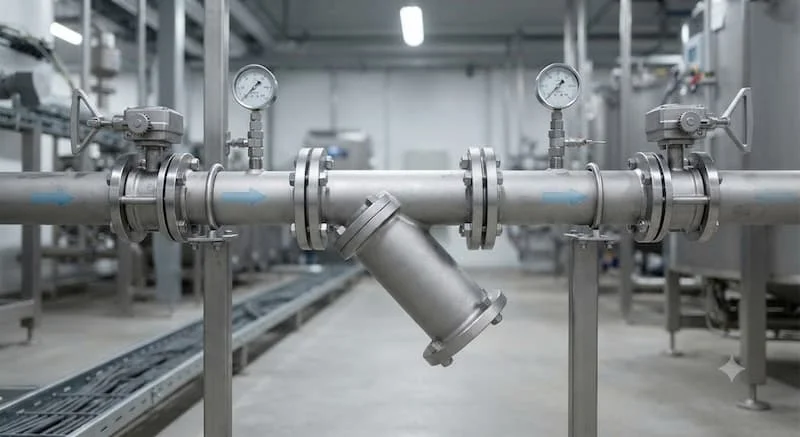

Y Strainer là thiết bị lọc dạng chữ Y được lắp trên đường ống nhằm loại bỏ cặn rắn, rỉ sét và tạp chất khỏi dòng chất lỏng hoặc hơi trước khi chúng đi vào các thiết bị như máy bơm, van, đồng hồ đo và bộ trao đổi nhiệt.

Về mặt cấu trúc, thiết bị có hình dáng giống chữ Y nghiêng, trong đó nhánh chéo chứa lưới lọc đục lỗ hoặc bọc lưới đan inox. Nguyên lý hoạt động dựa trên cơ chế chặn cơ học: khi dòng lưu chất đi qua, phần thân hình chữ Y làm thay đổi hướng dòng chảy ép cặn bẩn lắng lại trong bầu lọc, trong khi dòng nước sạch tiếp tục lưu thông ra ngoài. Việc hiểu rõ cấu trúc này là tiền đề cốt lõi để tiến hành lắp đặt lọc Y hiệu quả.

Nguyên lý hoạt động và yêu cầu khi lắp đặt

Cơ chế làm việc:

• Dòng lưu chất mang theo tạp chất đi vào bầu lọc chính.

• Lưới lọc giữ lại hoàn toàn cặn rắn, mạt kim loại và rỉ sét.

• Nước sạch đi qua khe lưới và tiếp tục hành trình đến các thiết bị hạ nguồn.

• Định kỳ mở nắp bầu lọc để xả cặn và vệ sinh lưới.

Yêu cầu kỹ thuật cốt lõi:

• Vì sao bầu lọc nên hướng xuống? Theo trọng lực, cặn bẩn và rác nặng luôn có xu hướng lắng xuống dưới. Khi bầu lọc hướng xuống (hoặc sang ngang tùy phương ống), cặn sẽ tập trung hoàn toàn vào vùng đáy bầu, tránh việc bị dòng chảy ngược cuốn ngược trở lại đường ống chính.

• Vì sao phải theo mũi tên trên thân van? Mũi tên đúc nổi trên thân lắp đặt lọc Y chỉ định rõ chiều đi của dòng lưu chất. Lắp ngược chiều sẽ làm ép ngược lưới lọc, gây bóp méo khung và phá hủy cấu trúc lọc ngay lập tức.

Vì sao vị trí lắp đặt ảnh hưởng đến hiệu quả lọc?

Vị trí đặt bộ lọc trong sơ đồ công nghệ quyết định trực tiếp đến mức độ bảo vệ các thiết bị quan trọng:

• Trước máy bơm (Pump): Ngăn chặn mạt hàn, xỉ hàn từ đường ống mới thi công lọt vào cánh bơm, bảo vệ phớt làm kín và bánh công tác khỏi bị mài mòn rỗ bề mặt.

• Trước van điều khiển (Control Valve): Giữ cho khe hở đĩa van luôn sạch sẽ, tránh tình trạng kẹt rác khiến van không thể đóng mở kín khít.

• Trước đồng hồ đo lưu lượng (Flow Meter): Đảm bảo dòng chảy qua đồng hồ không bị xoáy rối hoặc bị cặn bám làm sai lệch tín hiệu đo đạc.

• Trước bộ trao đổi nhiệt (Heat Exchanger): Tránh bám cặn bề mặt ống truyền nhiệt, duy trì hiệu suất trao đổi nhiệt tối ưu cho toàn hệ thống.

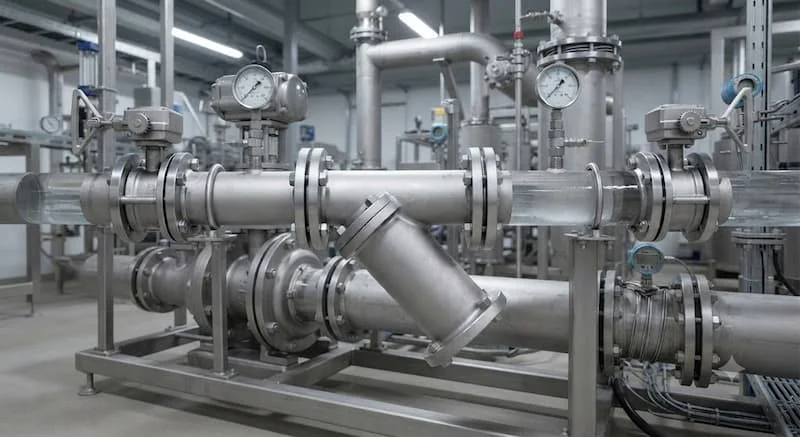

Hướng dẫn lắp đặt lọc Y đúng kỹ thuật từng bước

Quy trình chuẩn bao gồm các bước sau để đảm bảo độ kín khít và an toàn vận hành:

1. Kiểm tra sản phẩm: Rà soát kỹ kích thước danh nghĩa (DN), áp suất làm việc (PN) và mác vật liệu xem đã đúng với thiết kế chưa.

2. Xác định chiều dòng chảy: Quan sát hướng di chuyển của lưu chất trên tuyến ống thực tế.

3. Kiểm tra mũi tên: Định vị mũi tên đúc nổi trên thân van và xoay trùng khớp với hướng dòng chảy.

4. Đặt đúng hướng bầu lọc: Xoay phần bầu chứa cặn chúc xuống dưới hoặc hướng sang ngang tùy thuộc vào phương lắp đặt của đường ống.

5. Siết bu-lông đối xứng: Dùng cờ lê siết lực đều tay theo hình chéo ốc để ép khít mặt bích, tránh làm lệch gioăng làm kín.

6. Kiểm tra độ kín khít: Kiểm tra lại toàn bộ mối nối ren hoặc bích sau khi siết.

7. Chạy thử hệ thống: Cho dòng chảy đi qua từ từ, quan sát áp suất và kiểm tra xem có hiện tượng rò rỉ tại vị trí lắp đặt lọc Y hay không.

Hướng dẫn lắp theo phương ngang và phương đứng

Horizontal installation (Lắp theo phương ngang)

• Ưu điểm: Đây là phương pháp tối ưu nhất, cho phép trọng lực hỗ trợ gom cặn bẩn lắng hoàn toàn xuống đáy bầu lọc.

• Nhược điểm: Yêu cầu không gian phía dưới đường ống đủ thoáng để tháo nắp vệ sinh lưới.

• Lưu ý: Bầu lọc bắt buộc phải chúc thẳng xuống dưới đất. Tuyệt đối không xoay bầu lọc hướng lên trên.

Vertical installation (Lắp theo phương đứng)

• Điều kiện áp dụng: Khi tuyến ống chạy thẳng đứng từ trên xuống dưới (hướng dòng chảy đi xuống).

• Những lưu ý quan trọng: Dòng chảy bắt buộc phải đi từ trên xuống dưới để trọng lực đẩy cặn rơi vào bầu lọc. Nếu dòng chảy đi từ dưới lên trên, cặn bẩn sẽ bị đẩy ngược ra khỏi vùng chứa và trôi theo dòng nước.

So sánh các vị trí lắp Y Strainer trong hệ thống

Vì sao nhiều hệ thống vẫn gặp sự cố dù đã lắp Y Strainer?

Mặc dù đã tiến hành lắp đặt lọc Y, nhiều công trình vẫn gặp sự cố hỏng hóc thiết bị do các lỗi phổ biến sau:

• Lắp ngược chiều: Bỏ qua mũi tên chỉ hướng dòng chảy trên thân van.

• Bầu lọc hướng lên: Xoay bầu lọc chĩa lên trời khiến cặn bẩn không thể lắng xuống đáy mà vẫn trôi tuột theo đường ống chính.

• Thiếu khoảng không bảo trì: Lắp đặt van quá sát tường hoặc sát các tuyến ống khác khiến không thể tháo nắp rút lưới lọc ra vệ sinh.

• Chọn sai kích thước mắt lưới (Mesh): Dùng lưới quá thô không lọc được cặn mịn, hoặc dùng lưới quá dày gây sụt áp dòng chảy.

• Lười vệ sinh định kỳ: Để cặn bám kín đặc trong bầu lọc làm bít tắc hoàn toàn dòng chảy.

Ứng dụng thực tế và những sai lầm phổ biến

Thiết bị hiện diện trong hầu hết các hệ thống kỹ thuật hiện đại:

• HVAC & Chiller: Bảo vệ cụm máy làm lạnh nước trung tâm và các dàn Coil ống đồng.

• Steam & Boiler: Lọc cặn nước cấp lò hơi và hệ thống phân phối hơi nóng áp lực cao.

• Cooling Water & Fire Protection: Hệ thống nước làm mát tuần hoàn và mạng lưới ống cứu hỏa PCCC.

• RO & Food Processing: Tiền xử lý nước cấp nhà máy thực phẩm, dược phẩm và xử lý nước tinh khiết.

• Chemical & Oil & Gas: Dẫn truyền hóa chất, dầu khí yêu cầu độ an toàn tuyệt đối.

Những sai lầm phổ biến khi thi công:

• Không lắp van khóa (Isolation Valve) ở hai đầu bộ lọc, khiến việc tháo lưới vệ sinh phải xả toàn bộ nước trong hệ thống.

• Siết lệch lực bu-lông mặt bích làm rách gioăng đệm, gây rò rỉ lưu chất áp lực cao.

Checklist lắp đặt Y Strainer chuẩn kỹ thuật

✓ Kiểm tra chính xác đường kính danh nghĩa (DN) của đường ống và van.

✓ Xác định áp lực làm việc tối đa của hệ thống (PN).

✓ Định vị chính xác chiều mũi tên chỉ hướng dòng chảy.

✓ Đảm bảo dòng chảy đi đúng chiều từ đầu vào sang đầu ra.

✓ Lắp đặt đúng tư thế (bầu lọc chúc xuống hoặc ngang tùy phương ống).

✓ Chừa khoảng trống phía dưới đủ không gian để rút lưới lọc ra bảo trì.

✓ Siết lực các bulong mặt bích đều tay theo hình chéo góc.

✓ Tiến hành test áp suất thủy lực toàn tuyến trước khi vận hành chính thức.

FAQ: Câu hỏi thường gặp

1. Có thể Y Strainer Installation theo phương đứng không?

Có, nhưng với điều kiện dòng chảy trong ống đứng phải đi từ trên xuống dưới để trọng lực hỗ trợ gom cặn vào bầu lọc.

2. Bầu lọc có bắt buộc phải hướng xuống không?

Đúng vậy. Ở phương ngang, bầu lọc bắt buộc phải chúc thẳng xuống dưới để cặn bẩn lắng lại nhờ trọng lực. Nếu quay ngang hoặc quay lên, cặn sẽ không rơi được vào bầu chứa.

3. Bao lâu nên vệ sinh Y Strainer định kỳ?

Tùy thuộc vào độ sạch của nguồn nước và giai đoạn vận hành. Với hệ thống mới lắp, nên kiểm tra vệ sinh sau 1-2 tuần đầu tiên (do còn mạt hàn tồn dư), sau đó duy trì định kỳ 3 đến 6 tháng một lần.

4. Có cần lắp van khóa hai đầu bộ lọc không?

Cực kỳ cần thiết. Van khóa ở hai đầu giúp cô lập đoạn ống chứa bộ lọc, cho phép thợ kỹ thuật tháo nắp vệ sinh lưới lọc dễ dàng mà không cần xả cạn toàn bộ hệ thống nước.

5. Y Strainer nên lắp trước hay sau máy bơm?

Y Strainer bắt buộc phải lắp ở đường hút (trước) máy bơm để ngăn chặn rác và cặn rắn lọt vào làm hỏng cánh bơm.

Tổng kết

Thực hiện y strainer installation đúng kỹ thuật là bước đệm kiên cố giúp hệ thống cơ điện vận hành thông suốt, bền bỉ và không bị gián đoạn bởi các sự cố nghẽn cặn. Việc tuân thủ nghiêm ngặt chiều dòng chảy, tư thế lắp đặt và khoảng trống bảo trì sẽ bảo vệ tối đa các thiết bị đắt tiền phía sau.
