Quy Cách Ống Inox Công Nghiệp: Bảng DN, SCH & Cách Đọc Chuẩn

Khi làm việc với quy cách ống thép inox công nghiệp, bạn thường xuyên gặp các thông số kỹ thuật như DN50, SCH40, hay Ø60.3mm. Tuy nhiên, không phải ai cũng hiểu rõ ý nghĩa thực sự của những ký hiệu này và cách chúng tương tác với nhau trong một hệ thống vận hành thực tế. Việc nắm vững quy cách không chỉ là câu chuyện đọc hiểu bản vẽ, mà còn là yếu tố sống còn để đảm bảo an toàn hệ thống và tối ưu chi phí đầu tư.

Mỗi thông số trong bảng quy cách đại diện cho một đặc tính cơ lý riêng biệt: từ kích thước định danh, đường kính thực tế cho đến độ dày thành ống chịu áp. Nếu hiểu sai hoặc chọn nhầm, hậu quả nhãn tiền là các mối nối lắp không khớp, sai lệch thiết kế tổng thể và không thể nghiệm thu công trình. Bài viết này sẽ giúp bạn giải mã toàn bộ quy cách ống inox, giúp bạn biết cách đọc và chọn đúng chuẩn cho mọi dự án.

Quy cách ống inox công nghiệp là gì?

Quy cách ống thép inox công nghiệp là một tập hợp các thông số kỹ thuật định nghĩa hình dáng, kích thước và khả năng chịu lực của ống thép không gỉ. Nó giống như một "chứng minh thư" của sản phẩm, giúp nhà thầu và kỹ sư biết chính xác đường kính ngoài, độ dày thành ống và tiêu chuẩn sản xuất (như ASTM hay JIS) của đoạn ống đó.

Các thành phần cốt lõi của quy cách

Một bộ quy cách đầy đủ thường bao gồm ba thành phần không thể tách rời:

• DN (Diameter Nominal): Đường kính danh nghĩa, dùng để gọi tên kích thước ống một cách thống nhất.

• OD (Outer Diameter): Đường kính ngoài thực tế, là con số chính xác để bạn tính toán khoảng cách lắp đặt và chọn phụ kiện.

• SCH (Schedule): Chỉ số biểu thị độ dày thành ống, quyết định khả năng chịu áp suất của hệ thống.

Bản chất của việc chuẩn hóa quy cách

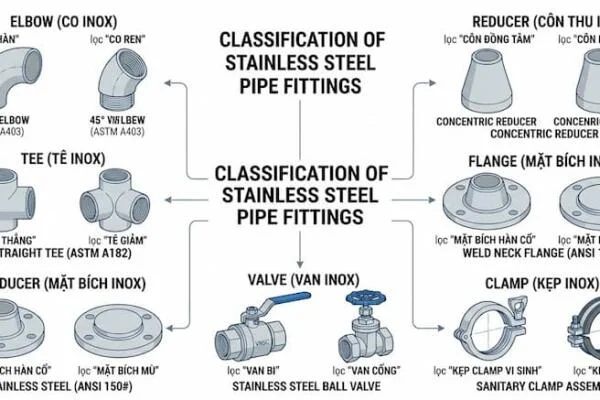

Việc tuân thủ quy cách giúp chuẩn hóa quy trình sản xuất và lắp đặt trên toàn thế giới. Nó đảm bảo tính tương thích tuyệt đối giữa ống và các phụ kiện như co, tê, mặt bích. Khi bạn mua ống DN50 chuẩn ASTM, bạn hoàn toàn yên tâm rằng bất kỳ phụ kiện DN50 nào cùng tiêu chuẩn cũng sẽ vừa khít, đảm bảo an toàn tuyệt đối cho hệ thống dẫn lưu chất.

Bảng quy cách ống inox công nghiệp phổ biến

Để việc tra cứu trở nên dễ dàng, các kỹ sư thường sử dụng bảng quy cách tổng hợp. Dưới đây là những thông số bạn sẽ bắt gặp nhiều nhất trong các dự án công nghiệp.

Kích thước DN và OD tương ứng

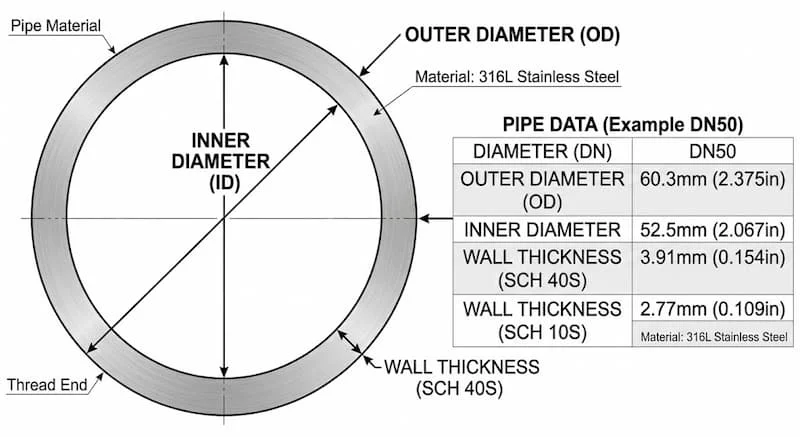

DN là con số quy ước, nhưng OD mới là con số thực tế. Ví dụ, ống DN25 có OD là 33.4mm, trong khi DN50 có OD là 60.3mm. Hiểu được sự khác biệt này giúp bạn tránh sai sót khi đo đạc thực tế tại công trường. Các kích thước nhỏ từ DN15, DN20 đến các kích thước lớn như DN100, DN200 đều tuân theo quy luật bảng tra nghiêm ngặt.

Phân loại độ dày theo SCH

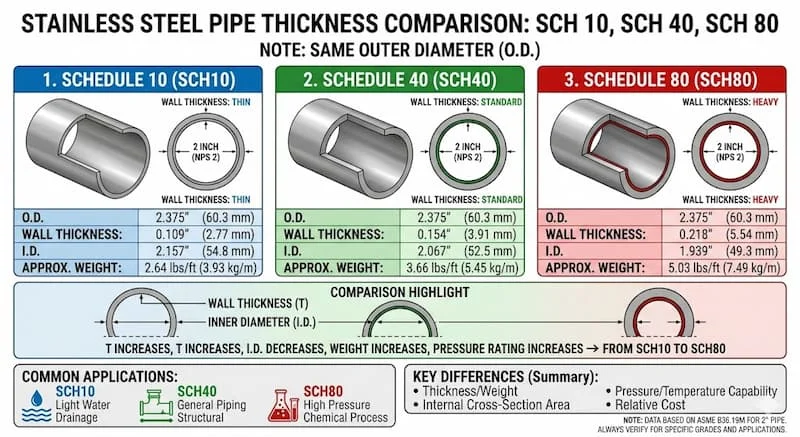

Chỉ số SCH (Schedule) là thước đo độ dày phổ biến nhất theo chuẩn Mỹ (ASTM/ANSI).

• SCH10: Độ dày mỏng, thường dùng cho hệ thống dẫn nước hoặc các ứng dụng áp lực thấp để tiết kiệm chi phí.

• SCH40: Đây là quy cách phổ biến nhất, cân bằng hoàn hảo giữa độ dày, khả năng chịu áp và giá thành.

• SCH80: Thành ống dày, chuyên dụng cho các hệ thống áp lực cao hoặc môi trường có độ ăn mòn lớn cần tuổi thọ dài.

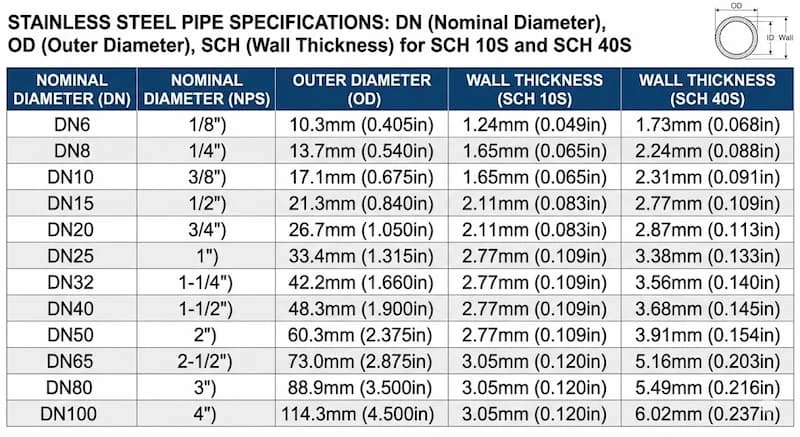

Bảng quy cách minh họa (Chuẩn ASTM A312)

Tại sao quy cách ảnh hưởng trực tiếp đến giá thành?

Quy cách không chỉ là thông số kỹ thuật mà còn là thông số kinh tế. Độ dày thành ống (SCH) càng lớn thì lượng vật liệu inox sử dụng càng nhiều, dẫn đến giá thành cao hơn. Tương tự, kích thước DN càng lớn, trọng lượng ống trên mỗi mét dài càng tăng, kéo theo chi phí vận chuyển và vật tư tăng theo. Chọn đúng quy cách là cách tốt nhất để tối ưu ngân sách dự án

Quy cách ống inox dùng trong những trường hợp nào?

Việc lựa chọn quy cách không dựa trên sở thích mà dựa trên yêu cầu kỹ thuật của từng môi trường lưu chất cụ thể.

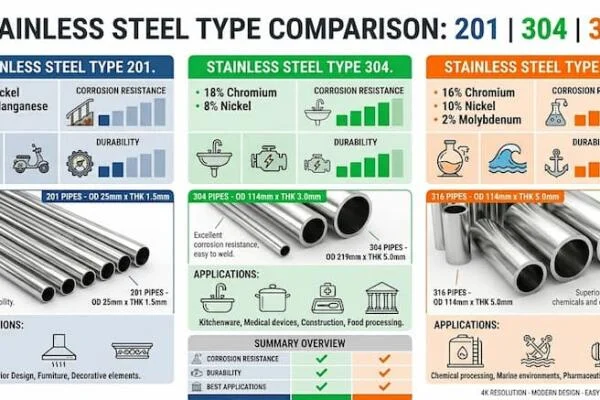

Ứng dụng theo môi trường vận hành

Trong các hệ thống xử lý nước sạch thông thường, người ta ưu tiên ống inox 304 với quy cách SCH10 để giảm trọng lượng hệ thống. Tuy nhiên, trong các nhà máy hóa chất hoặc thực phẩm yêu cầu độ vô trùng và chịu áp, ống SCH40 hoặc SCH80 từ inox 316 mới là lựa chọn an toàn. Khả năng kháng oxy hóa của inox kết hợp với độ dày chuẩn giúp hệ thống vận hành hàng chục năm mà không cần thay thế.

Khi nào dùng SCH40 vs SCH80?

Nếu hệ thống của bạn vận hành ở áp suất trung bình (dưới 20 bar), SCH40 là lựa chọn thông dụng và tiết kiệm nhất. SCH80 chỉ nên được xem xét khi hệ thống dẫn hơi nóng, khí nén áp lực cao hoặc trong các điều kiện rung lắc mạnh, nơi mà độ dày thành ống đóng vai trò gia cố cơ học cực kỳ quan trọng.

Những sai lầm kinh điển cần tránh

Sai lầm phổ biến nhất là nhầm lẫn giữa DN và OD. Nhiều người mua nhầm ống phi 50 (OD 50mm) trong khi bản vẽ yêu cầu DN50 (OD 60.3mm), dẫn đến việc không thể kết nối với các van và phụ kiện tiêu chuẩn. Bên cạnh đó, việc không đồng bộ phụ kiện (ví dụ ống SCH40 nhưng phụ kiện lại dùng loại mỏng) sẽ tạo ra các "điểm yếu" về áp suất, dễ gây sự cố cháy nổ hệ thống.

Cách đọc và chọn quy cách ống inox đúng chuẩn

Để đảm bảo chọn đúng sản phẩm, bạn nên tuân thủ quy trình checklist chuyên nghiệp như sau:

1. Xác định DN hệ thống: Dựa vào lưu lượng lưu chất cần dẫn để chọn đường kính định danh phù hợp.

2. Chọn SCH theo áp suất: Tra bảng áp suất làm việc để chọn SCH10, 40 hay 80. Luôn để hệ số an toàn khoảng 20% so với áp suất thực tế.

3. Kiểm tra OD chính xác: Luôn đối chiếu đường kính ngoài để đảm bảo ống khớp với các mối nối hàn hoặc mặt bích có sẵn.

4. Đồng bộ tiêu chuẩn: Nếu ống dùng hệ ASTM (hệ inch), phụ kiện đi kèm cũng phải theo hệ ASTM để đảm bảo bước ren và kích thước mặt bích đồng nhất.

Mẹo thực tế từ chuyên gia: Hãy luôn yêu cầu nhà cung cấp cung cấp bản tra quy cách (Data Sheet) trước khi chốt đơn hàng. Ưu tiên sử dụng inox 304 cho các ứng dụng đa năng và inox 316 cho môi trường biển hoặc hóa chất. Đặc biệt, không bao giờ trộn lẫn các hệ tiêu chuẩn khác nhau trong cùng một phân đoạn đường ốn

FAQ - Những câu hỏi thường gặp

1. Quy cách ống inox công nghiệp đầy đủ gồm những thông số gì?

Một bộ quy cách đầy đủ bao gồm: Đường kính danh nghĩa (DN), Đường kính ngoài (OD), Độ dày thành ống (SCH) và mác thép (304/316).

2. Làm sao phân biệt nhanh DN và OD?

DN là con số làm tròn dùng trên bản vẽ (ví dụ DN25), còn OD là con số kích thước thực khi dùng thước đo (ví dụ 33.4mm). Bạn nên tra bảng quy đổi để biết giá trị tương ứng.

3. SCH40 có phải là loại dày nhất không?

Không. SCH40 là loại phổ biến nhất, ngoài ra còn có SCH80, SCH120 và SCH160 với độ dày lớn hơn rất nhiều để phục vụ các yêu cầu cực kỳ khắt khe về áp lực.

4. Tại sao cần đồng bộ quy cách giữa ống và phụ kiện?

Nếu không đồng bộ, các mối nối sẽ bị lệch tâm hoặc không khít ren, gây rò rỉ lưu chất và làm giảm khả năng chịu áp của toàn hệ thống.

Kết luận

Hiểu đúng quy cách ống thép inox công nghiệp là bước đầu tiên và quan trọng nhất để xây dựng một hệ thống đường ống an toàn, hiệu quả. Việc nắm rõ các ký hiệu DN, SCH và OD không chỉ giúp bạn tránh được những sai sót tốn kém mà còn đảm bảo mọi hạng mục đều đạt tiêu chuẩn nghiệm thu khắt khe nhất quy cách ống inox công nghiệp.
