Ống inox 304 SCH10 là gì? Hiểu đúng tiêu chuẩn SCH

Ống inox 304 SCH10 là gì? Khi bắt tay vào thiết kế và lắp đặt các hệ thống đường ống dẫn nước, khí nén hay hóa chất, người chịu trách nhiệm kỹ thuật thường đứng trước một "ma trận" các ký hiệu chuyên ngành. Trong đó, sai lầm phổ biến nhất chính là việc không hiểu rõ các cấp độ độ dày, đặc biệt là tiêu chuẩn ống lnox 304 SCH10. Nhiều người mặc định rằng mọi ống inox 304 đều giống nhau về độ chịu lực, dẫn đến những hệ quả đáng tiếc: hoặc chọn ống quá mỏng gây rò rỉ, nứt vỡ dưới áp suất; hoặc chọn ống quá dày gây lãng phí ngân sách và tăng trọng lượng không cần thiết cho hệ thống.

Thực tế, SCH10 là một trong những tiêu chuẩn phổ biến nhất nhưng cũng dễ bị hiểu sai nhất trong ngành cơ khí và xây dựng. Việc nắm vững thông số này không chỉ giúp bạn đảm bảo an toàn kỹ thuật mà còn là chìa khóa để tối ưu hóa chi phí vật tư. Bài viết dưới đây sẽ phân tích chuyên sâu về ống lnox 304 SCH10, giúp bạn hiểu đúng bản chất và đưa ra lựa chọn chính xác nhất cho công trình của mình.

Ống inox 304 SCH10 là gì? Hiểu đúng tiêu chuẩn SCH

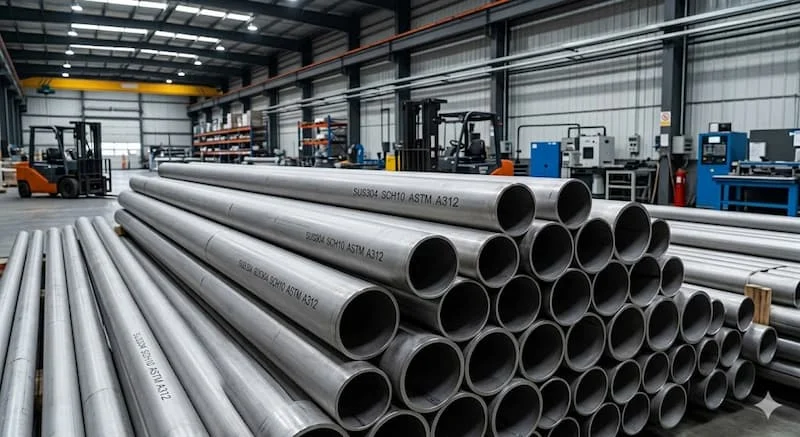

Ống inox 304 SCH10 được định nghĩa là loại ống thép không gỉ mác thép SUS 304 có độ dày thành ống tuân theo tiêu chuẩn Schedule 10 (viết tắt là SCH10). Đây là một quy chuẩn quốc tế được sử dụng để xác định cấp độ độ dày của thành ống, giúp các kỹ sư dễ dàng tính toán khả năng chịu áp suất và lưu lượng dòng chảy.

Ký hiệu SCH (Schedule) thực chất là một chỉ số đại diện cho tỷ lệ giữa áp suất vận hành và ứng suất cho phép của vật liệu. Một điểm cốt yếu cần lưu ý: SCH không phải là một kích thước cố định tính bằng milimet cho mọi loại ống. Độ dày thực tế của SCH10 sẽ thay đổi tùy thuộc vào đường kính danh nghĩa (NPS) của ống đó.

Nguyên lý vận hành của hệ thống này rất đơn giản: Chỉ số SCH càng lớn thì thành ống càng dày, đồng nghĩa với việc ống có khả năng chịu được áp suất cực lớn và chống chịu va đập tốt hơn. Trong hệ thống phân cấp, SCH10 thuộc nhóm ống có thành mỏng, được thiết kế tối ưu cho các hệ thống vận hành ở mức áp lực thấp đến trung bình, nơi mà việc tiết kiệm khối lượng vật liệu là ưu tiên hàng đầu.

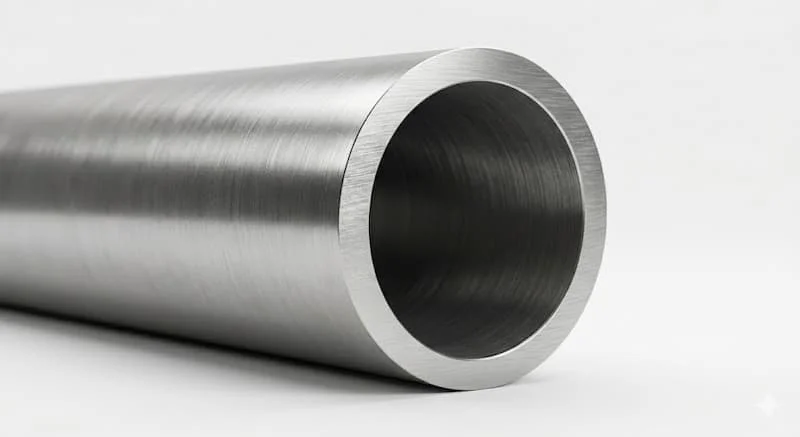

Thông số kỹ thuật ống lnox 304 SCH10

Để hiểu sâu về loại ống này, chúng ta cần bóc tách các đặc điểm kỹ thuật nền tảng:

• Vật liệu: Thép không gỉ 304 (inox 304) – mác thép có khả năng chống ăn mòn và oxy hóa xuất sắc.

• Tiêu chuẩn sản xuất: Thường tuân theo ASTM A312 (dành cho ống đúc và ống hàn nhiệt độ cao/ăn mòn chung).

• Độ dày thành ống: Phụ thuộc hoàn toàn vào kích thước định danh (DN hoặc NPS).

  • Ví dụ: Với ống DN25 (1 inch), SCH10 có độ dày khoảng 2.77mm.

  • Tuy nhiên, với ống DN50 (2 inch), độ dày SCH10 vẫn là 2.77mm nhưng ở các kích thước lớn hơn, con số này sẽ tăng dần theo tỷ lệ quy định.

• Phân loại cấu tạo:

  • Ống đúc (Seamless): Không có mối hàn, chịu áp lực tốt hơn, bề mặt đồng nhất.

  • Ống hàn (Welded): Giá thành rẻ hơn, phù hợp cho các hệ thống dân dụng và công nghiệp nhẹ.

Insight kỹ thuật: SCH10 không đồng nghĩa với "mỏng yếu". Trong nhiều trường hợp, độ dày của SCH10 đã được tính toán để chịu được áp suất vận hành lên đến hàng chục Bar, khiến nó trở thành lựa chọn tối ưu về mặt kinh tế cho các hệ thống dẫn chất lỏng không quá khắc nghiệt.

So sánh SCH10 với SCH20 và SCH40

Việc phân biệt giữa các cấp độ SCH là chìa khóa để tránh lãng phí vật tư. Hãy nhìn vào bảng so sánh nhanh dưới đây:

Khi độ dày tăng từ SCH10 lên SCH40, khả năng chịu áp suất của ống tăng lên đáng kể. Tuy nhiên, đi kèm với đó là trọng lượng ống nặng hơn, dẫn đến chi phí vận chuyển và vật tư tăng cao. Hơn nữa, việc gia công (cắt, hàn) ống dày cũng đòi hỏi thiết bị chuyên dụng và thời gian thi công lâu hơn. Do đó, nếu áp suất hệ thống chỉ ở mức vừa phải, việc nâng cấp lên SCH40 là một sự lãng phí ngân sách không cần thiết.

Vì sao SCH10 vẫn được dùng phổ biến?

Bất chấp sự ra đời của các tiêu chuẩn dày hơn, ống lnox 304 SCH10 vẫn chiếm lĩnh thị trường nhờ những ưu điểm thực dụng mà không loại ống nào thay thế được:

1. Tối ưu chi phí: Do thành ống mỏng hơn so với SCH40, lượng vật liệu inox sử dụng ít hơn, giúp giá thành trên mỗi mét ống giảm xuống đáng kể.

2. Trọng lượng nhẹ: Điều này cực kỳ quan trọng trong việc giảm tải trọng cho hệ thống giá đỡ và giúp công tác lắp đặt, thi công trên cao trở nên dễ dàng, an toàn hơn.

3. Lưu lượng lớn: Cùng một đường kính ngoài, ống SCH10 có đường kính trong lớn hơn ống SCH40, cho phép tốc độ dòng chảy cao hơn và giảm tổn thất áp suất dọc đường ống.

Tuy nhiên, SCH10 cũng có nhược điểm chí tử là không thể sử dụng trong các môi trường có áp suất cực cao hoặc nơi có rung động cơ học mạnh. Đây là lựa chọn mang tính "tối ưu chi phí – hiệu suất" cho các hệ thống vận hành ổn định.

Ứng dụng ống lnox 304 SCH10 trong thực tế

Sự đa năng của inox 304 kết hợp với độ dày vừa phải của SCH10 tạo ra một dải ứng dụng cực rộng:

• Hệ thống xử lý nước: Dẫn nước sạch, nước thải đã qua xử lý trong các tòa nhà, khu dân cư hoặc nhà xưởng.

• Hệ thống khí nén: Sử dụng trong các nhà máy sản xuất linh kiện, dệt may nơi áp suất khí nén không quá cao.

• Ngành thực phẩm & đồ uống: Dẫn sữa, nước giải khát, rượu bia nhờ tính an toàn vệ sinh và dễ làm sạch của inox 304.

• Hóa chất nhẹ: Dùng trong các phòng thí nghiệm hoặc nhà máy sản xuất chất tẩy rửa, nơi nồng độ ăn mòn ở mức kiểm soát được.

Sai lầm thường gặp: Một số đơn vị thi công vì muốn giảm giá thành đã cố tình dùng SCH10 cho các hệ thống hơi nóng (steam) áp lực cao. Hậu quả là ống bị biến dạng hoặc nổ mối hàn chỉ sau một thời gian ngắn vận hành, gây nguy hiểm trực tiếp đến tính mạng con người.

Cách chọn ống inox 304 SCH10 đúng kỹ thuật (Checklist)

Để chọn được ống inox 304 SCH10 chuẩn xác nhất, bạn cần thực hiện theo checklist chuyên nghiệp sau:

• [ ] Xác định áp lực tối đa: Hệ thống của bạn vận hành ở bao nhiêu Bar? Hãy đối chiếu với bảng tra áp suất cho phép của SCH10.

• [ ] Chọn đúng kích thước NPS: Đảm bảo bạn không nhầm lẫn giữa đường kính ngoài (OD) và đường kính danh nghĩa (NPS/DN).

• [ ] Kiểm tra tiêu chuẩn ASTM: Ống có đạt tiêu chuẩn ASTM A312 hay A778 không? Điều này quyết định độ bền của vật liệu.

• [ ] Lựa chọn ống hàn hay đúc: Nếu hệ thống có áp suất rung động, hãy ưu tiên ống đúc. Nếu dùng dẫn nước thông thường, ống hàn là đủ để tiết kiệm chi phí.

• [ ] Chứng chỉ CO-CQ: Luôn yêu cầu nhà cung cấp cung cấp chứng chỉ xuất xứ và chứng chỉ chất lượng để tránh mua phải hàng giả, hàng kém chất lượng.

Hãy nhớ rằng, SCH10 là một giải pháp kỹ thuật, không phải là một lựa chọn "đại khái". Việc tính toán sai lệch có thể phá hỏng toàn bộ hệ thống của bạn.

FAQ (Câu hỏi thường gặp)

1. SCH10 có nghĩa là gì?

SCH10 là ký hiệu về độ dày thành ống theo tiêu chuẩn Schedule 10. Đây là thông số dùng để xác định kích thước thành ống tương ứng với đường kính ống định danh.

2. Ống inox 304 SCH10 có mỏng quá không?

Dù mỏng hơn SCH40 nhưng SCH10 vẫn đảm bảo độ bền chắc và khả năng chịu áp suất đáng kể cho các hệ thống dẫn nước và khí thông thường. Nó được thiết kế để tối ưu hóa giữa trọng lượng và sức bền.

3. Có dùng ống SCH10 cho hệ thống dẫn nước sinh hoạt được không?

Có, đây là ứng dụng phổ biến nhất của loại ống này nhờ tính kháng khuẩn cao của inox 304 và độ dày vừa đủ giúp tiết kiệm chi phí thi công.

4. Nên chọn ống hàn hay ống đúc khi mua SCH10?

Tùy vào ngân sách và yêu cầu kỹ thuật. Ống hàn phù hợp cho các mục đích dân dụng và áp lực thấp, trong khi ống đúc dành cho các hệ thống công nghiệp đòi hỏi độ tin cậy cao hơn.

Kết luận

Việc lựa chọn ống lnox 304 SCH10 không đơn thuần là mua một món hàng, mà là đưa ra một quyết định kỹ thuật ảnh hưởng đến tuổi thọ của cả công trình. Với ưu điểm về giá thành, trọng lượng và khả năng chống ăn mòn tuyệt vời, SCH10 xứng đáng là lựa chọn hàng đầu cho các hệ thống áp lực vừa và trung bình. Tuy nhiên, đừng bao giờ chủ quan; hãy luôn đối chiếu thông số áp suất thực tế với bảng tiêu chuẩn để đảm bảo an toàn tuyệt đối.
