Ống côn inox là gì? Định nghĩa chuẩn kỹ thuật

Ống côn inox là gì? Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc kết nối hai đường ống có đường kính khác nhau là tình huống phát sinh thường xuyên. Tuy nhiên, đây cũng là "điểm chạm" rủi ro cao nhất. Nếu thực hiện việc chuyển bậc này không đúng kỹ thuật, hệ thống sẽ ngay lập tức đối mặt với tình trạng giảm lưu lượng, rung lắc dữ dội hoặc rò rỉ tại mối nối. Để giải quyết triệt để vấn đề này, ống côn lnox (hay còn gọi là côn thu) chính là giải pháp kỹ thuật tối ưu. Tuy nhiên, việc chọn sai chủng loại hoặc lắp đặt ngược nguyên lý có thể biến phụ kiện này thành "nút thắt cổ chai" gây lỗi toàn hệ thống.

Ống côn inox là gì? Định nghĩa chuẩn kỹ thuật

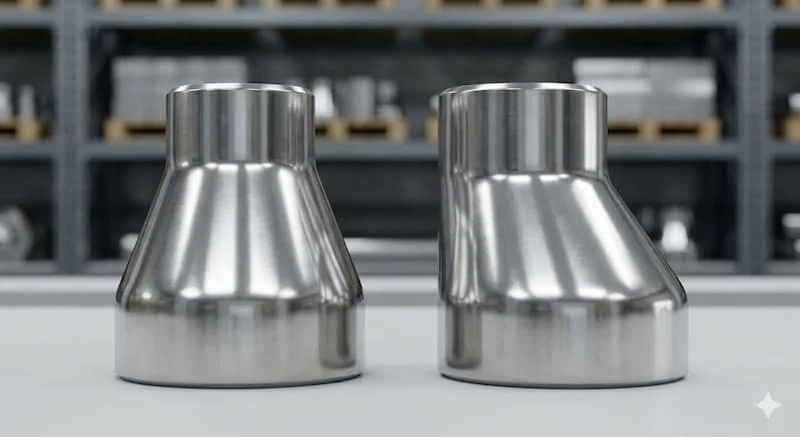

Ống côn inox (tên tiếng Anh: Stainless Steel Reducer) là một loại phụ kiện đường ống được sản xuất từ thép không gỉ, có thiết kế một đầu lớn và một đầu nhỏ nhằm mục đích kết nối hai đường ống có kích thước khác nhau. Phụ kiện này đóng vai trò then chốt trong việc điều chỉnh lưu lượng, thay đổi áp suất và tối ưu hóa không gian lắp đặt.

Trong ngành công nghiệp, thiết bị này còn được biết đến với các tên gọi phổ biến như côn thu inox hoặc bầu thu inox. Khác với các loại côn làm từ thép carbon, ống côn lnox được ưu tiên sử dụng nhờ khả năng chống ăn mòn tuyệt vời, bề mặt trơn nhẵn giúp hạn chế tối đa ma sát dòng chảy và đảm bảo tiêu chuẩn vệ sinh khắt khe trong các ngành thực phẩm, dược phẩm.

Nguyên lý hoạt động của ống côn lnox: Tối ưu dòng chảy và áp suất

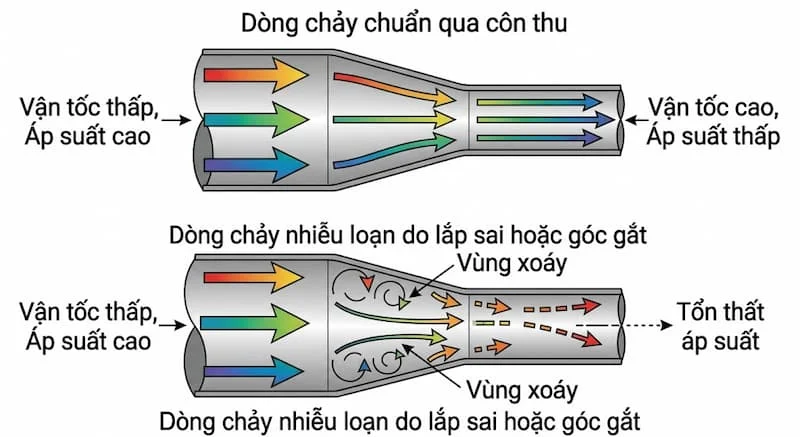

Bản chất của ống côn lnox là thiết bị thay đổi tiết diện dòng chảy. Khi dòng lưu chất đi từ đầu lớn sang đầu nhỏ, diện tích mặt cắt ngang giảm xuống, dẫn đến hai sự thay đổi quan trọng theo định luật Bernoulli:

• Vận tốc dòng chảy tăng lên: Để duy trì lưu lượng không đổi, vận tốc tại đầu nhỏ sẽ cao hơn đầu lớn.

• Áp suất thay đổi: Sự thay đổi vận tốc kéo theo sự biến thiên về áp suất tĩnh bên trong đường ống.

Insight chuyên gia: Một sai lầm phổ biến là chỉ quan tâm đến việc nối được ống mà quên mất hiện tượng nhiễu loạn dòng chảy (turbulence). Nếu góc côn quá gắt hoặc bề mặt bên trong không nhẵn, dòng lưu chất sẽ tạo ra các xoáy lốc, gây rung động mạnh và tổn thất áp suất cực lớn. Việc lựa chọn ống côn có độ dốc phù hợp là chìa khóa để giữ hệ thống vận hành êm ái.

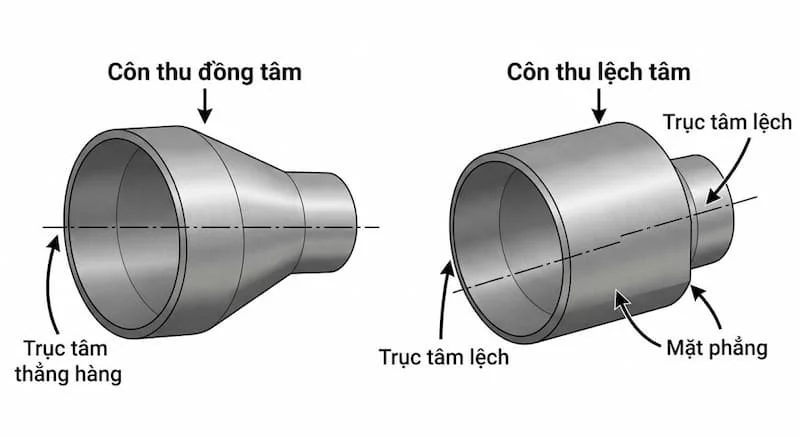

Phân loại ống côn inox: Đồng tâm và Lệch tâm

Đây là phần quan trọng nhất để đảm bảo tính kỹ thuật cho hệ thống. Tùy thuộc vào hình dáng và vị trí trục, chúng ta chia làm hai loại chính:

1. Côn thu đồng tâm (Concentric Reducer)

Đây là loại có tâm của hai đầu nằm trên một trục thẳng hàng. Hình dáng của nó giống như một chiếc phễu cân đối.

• Ứng dụng: Thường dùng cho các hệ thống ống lắp đứng (vertical lines).

• Ưu điểm: Duy trì dòng chảy cân bằng, dễ chế tạo và chi phí thấp hơn.

2. Côn thu lệch tâm (Eccentric Reducer)

Loại này có một cạnh phẳng và một cạnh vát chéo, dẫn đến tâm của hai đầu không nằm trên cùng một trục.

• Ứng dụng: Chủ yếu dùng cho các đường ống lắp ngang (horizontal lines).

• Vai trò đặc biệt: Cạnh phẳng thường được đặt phía trên để tránh đọng khí (air pockets) hoặc đặt phía dưới để tránh đọng chất lỏng và cặn bẩn. Đặc biệt quan trọng tại đầu vào của máy bơm để ngăn chặn hiện tượng xâm thực (cavitation).

Thông số kỹ thuật cần lưu ý khi chọn mua ống côn lnox

Để chọn đúng loại ống côn lnox phù hợp với bản vẽ kỹ thuật, bạn cần nắm vững các thông số sau:

• Kích thước (Size): Được ký hiệu theo DN (ví dụ: DN50 x DN25) tương ứng với đường kính ngoài của hai đầu.

• Độ dày (Schedule): Phổ biến nhất là tiêu chuẩn SCH10, SCH40, SCH80. Độ dày phải tương thích với ống để đảm bảo mối hàn đồng nhất và chịu được áp suất vận hành.

• Vật liệu (Material Grade):

  • Inox 201: Dùng cho môi trường khô ráo, ít ăn mòn, yêu cầu giá rẻ.

  • Inox 304: Loại phổ biến nhất, dùng cho nước sạch, thực phẩm.

  • Inox 316: Dùng cho hóa chất, nước biển, môi trường acid.

• Kiểu kết nối: Hàn đối đầu (Butt-weld) là phổ biến nhất cho hệ thống áp lực cao, hoặc kết nối ren/mặt bích cho các hệ thống nhỏ hơn.

So sánh chi tiết: Ống côn lnox 304 và Inox 316

Lời khuyên: Nếu hệ thống của bạn chỉ xử lý nước sạch hoặc hơi nóng thông thường, inox 304 là lựa chọn tối ưu chi phí. Chỉ nên nâng cấp lên 316 khi tiếp xúc trực tiếp với hóa chất ăn mòn mạnh để tránh lãng phí.

Vì sao phải chọn đúng loại côn? Hậu quả của việc chọn sai

Chọn sai ống côn lnox không chỉ là vấn đề thẩm mỹ mà là rủi ro về an toàn vận hành:

1. Gây tụ khí: Nếu dùng côn đồng tâm cho đường ống nằm ngang (vị trí hút của bơm), khí sẽ bị bẫy ở phần trên của côn, gây hỏng bơm.

2. Giảm hiệu suất: Tiết diện thay đổi đột ngột làm tăng trở lực, khiến máy bơm/máy nén phải làm việc nặng hơn, tiêu tốn nhiều điện năng hơn.

3. Tăng rung động: Dòng xoáy tại vị trí côn thu không chuẩn sẽ tạo ra rung động cơ học, lâu dần làm mỏi mối hàn và gây nứt vỡ đường ống.

Ứng dụng thực tế của ống côn lnox

Hiện nay, ống côn lnox xuất hiện trong hầu hết các công trình kỹ thuật hiện đại:

• Hệ thống thực phẩm & dược phẩm: Yêu cầu bề mặt inox vi sinh để chống vi khuẩn trú ngụ.

• Xử lý nước thải: Sử dụng inox 316 để chống lại các hóa chất tẩy rửa và chất thải hữu cơ.

• Hệ thống PCCC: Điều chỉnh áp suất nước tại các điểm đầu ra.

• Ngành dầu khí & năng lượng: Chịu được áp suất cực cao và biến thiên nhiệt độ lớn.

Cách chọn ống côn lnox đúng chuẩn (Checklist dành cho kỹ sư)

Trước khi đặt hàng, hãy kiểm tra danh sách sau:

• [ ] Xác định đường kính: DN đầu lớn và DN đầu nhỏ là bao nhiêu?

• [ ] Loại hình: Lắp ngang (chọn lệch tâm) hay lắp đứng (chọn đồng tâm)?

• [ ] Môi trường: Có chứa hóa chất ăn mòn hay không (để chọn 304 hay 316)?

• [ ] Áp suất: Độ dày SCH có khớp với ống chính không?

• [ ] Chứng chỉ: Sản phẩm có đầy đủ CO/CQ từ nhà sản xuất không?

FAQ: Giải đáp thắc mắc về ống côn lnox

1. Ống côn inox có dùng được cho hệ thống khí nén không?

Có, inox 304 hoặc 316 rất được ưa chuộng trong hệ thống khí nén sạch vì không bị gỉ sét bong tróc làm hỏng thiết bị đầu cuối.

2. Tại sao côn lệch tâm lại đắt hơn côn đồng tâm?

Do quy trình sản xuất phức tạp hơn, đòi hỏi khuôn mẫu và kỹ thuật gia công lệch trục chính xác cao hơn.

3. Lắp ngược chiều côn thu (từ nhỏ sang lớn) có sao không?

Có thể dùng để tăng đường kính ống, nhưng cần tính toán kỹ để tránh việc giảm áp suất đột ngột gây ảnh hưởng đến thiết bị phía sau.

Kết luận

Ống côn inox là "mắt xích" tuy nhỏ nhưng quyết định đến sự ổn định của toàn bộ hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa côn đồng tâm và lệch tâm, cũng như lựa chọn đúng mác thép inox sẽ giúp bạn tiết kiệm chi phí bảo trì và kéo dài tuổi thọ công trình.
