Ống Giãn Nở Inox Là Gì? Phân Loại, Cấu Tạo & Cách Chọn Chuẩn

Trong kỹ thuật vận hành hệ thống đường ống công nghiệp, có một kịch bản "ác mộng" mà bất kỳ kỹ sư M&E nào cũng muốn tránh: Đường ống bị nứt vỡ do giãn nở nhiệt, rò rỉ tại các mối nối hoặc rung lắc dữ dội khi máy bơm vận hành. Những sự cố này không chỉ gây thất thoát tài sản mà còn làm gián đoạn toàn bộ dây chuyền sản xuất, tiêu tốn hàng trăm triệu đồng chi phí sửa chữa và thay thế.

Giải pháp then chốt để giải quyết vấn đề này chính là ống thép giãn nở inox (hay còn gọi là khớp giãn nở inox). Đây được coi là "vị cứu tinh" giúp hệ thống đường ống vận hành ổn định trước những biến đổi khắc nghiệt của nhiệt độ và áp suất. Tuy nhiên, việc hiểu sai bản chất hoặc chọn sai loại vật liệu có thể khiến thiết bị này phản tác dụng. Bài viết dưới đây sẽ cung cấp kiến thức chuyên sâu từ cấu tạo, nguyên lý đến cách lựa chọn chuẩn xác nhất cho hệ thống của bạn.

Ống giãn nở inox là gì?

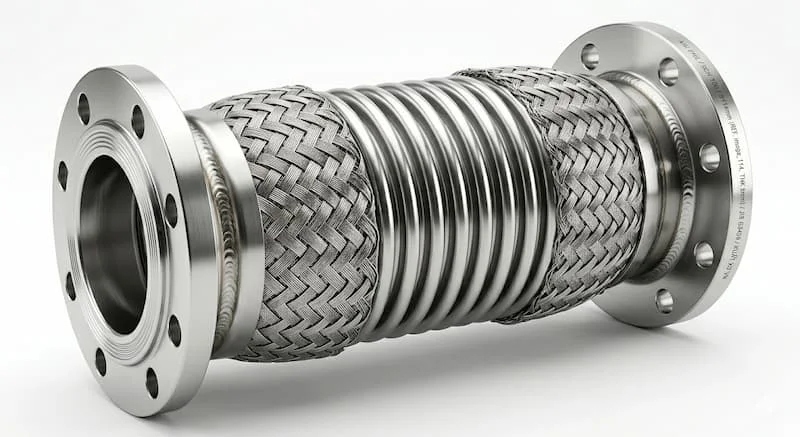

Ống thép giãn nở inox là một thiết bị kỹ thuật dạng ống mềm được làm từ thép không gỉ, có cấu trúc lượn sóng đặc trưng. Thiết bị này được lắp đặt trong hệ thống đường ống với nhiệm vụ chính là hấp thụ sự giãn nở nhiệt, triệt tiêu rung động và bù đắp các sai lệch về vị trí do tác động của ngoại lực hoặc nhiệt độ.

Các tên gọi phổ biến khác

Tùy vào vùng miền hoặc chuyên ngành kỹ thuật, thiết bị này còn được biết đến với các tên gọi như:

• Khớp giãn nở inox (Inox Expansion Joint)

• Khớp nối mềm inox (Flexible Hose Inox)

• Ống mềm inox chịu áp lực

• Bellows inox (phần lõi lượn sóng)

Vai trò "xương sống" trong hệ thống

Khác với các đoạn ống cứng cố định, ống thép giãn nở inox sở hữu độ đàn hồi cao. Khi nhiệt độ dòng lưu chất thay đổi đột ngột (như hơi nóng hoặc nước lạnh), đường ống sẽ bị kéo giãn hoặc co lại. Nếu không có khớp giãn nở, lực căng này sẽ dồn thẳng vào các mối hàn hoặc mặt bích, gây ra hiện tượng nứt vỡ ngay lập tức.

Nguyên lý hoạt động của ống giãn nở inox

Về bản chất, ống thép giãn nở inox hoạt động dựa trên cơ chế biến dạng đàn hồi của phần lõi lượn sóng (bellows). Đây là bộ phận quan trọng nhất, cho phép ống có thể co ngắn lại hoặc giãn dài ra mà không làm mất đi tính kín khít của hệ thống.

Cấu tạo chi tiết của thiết bị

Một bộ khớp nối giãn nở chuẩn thường bao gồm 3 phần chính:

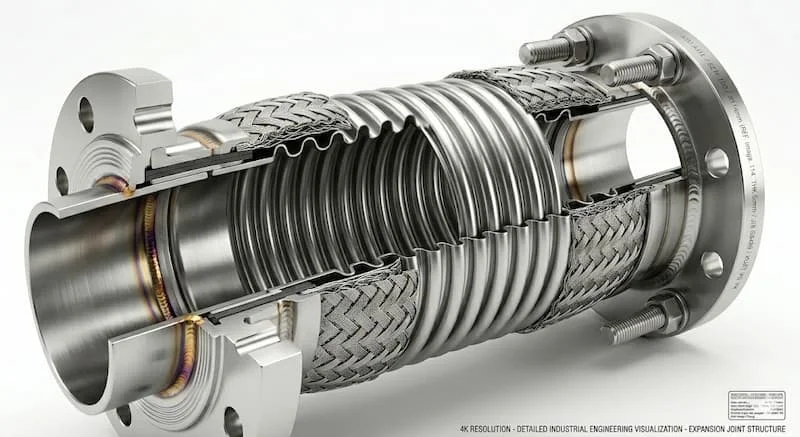

1. Lõi ống lượn sóng (Bellows): Được chế tạo từ các lá inox mỏng ghép lại hoặc dập thủy lực tạo thành các gờ sóng. Đây là nơi trực tiếp chịu sự co giãn.

2. Lưới bọc bảo vệ (Braided): Lớp lưới inox bện bên ngoài giúp tăng khả năng chịu áp lực, ngăn chặn việc ống lượn sóng bị phồng hoặc nổ dưới áp suất cao.

3. Đầu kết nối: Tùy vào yêu cầu lắp đặt mà đầu nối có thể là dạng ren, mặt bích (Flange) hoặc đầu chờ để hàn trực tiế

Cơ chế hấp thụ xung lực

Khi máy bơm khởi động hoặc thay đổi công suất, dòng nước tạo ra các xung động mạnh (hiện tượng búa nước). Ống thép giãn nở inox lúc này đóng vai trò như một bộ giảm chấn, hấp thụ các dao động này và ngăn không cho chúng truyền đi xa, bảo vệ các thiết bị nhạy cảm như van và đồng hồ đo

Phân loại ống thép giãn nở inox phổ biến

Việc phân loại đúng giúp kỹ sư tối ưu hóa chi phí và đảm bảo an toàn cho từng hạng mục cụ thể. Trên thị trường hiện nay, ống thép giãn nở inox được chia thành các nhóm sau:

Phân loại theo kiểu kết nối

• Ống thép giãn nở inox nối ren: Thường dùng cho các đường ống có kích thước nhỏ (dưới DN50), lắp đặt nhanh chóng, linh hoạt.

• Ống thép giãn nở inox mặt bích: Dùng cho các hệ thống công nghiệp lớn, yêu cầu độ chắc chắn và chịu áp suất cao.

• Dạng đầu hàn: Dùng cho các hệ thống cố định, yêu cầu độ kín khít tuyệt đối và không cần tháo lắp thường xuyên.

Phân loại theo chức năng chuyên biệt

• Khớp giảm rung inox: Có độ dài ngắn, tập trung vào việc triệt tiêu rung động từ máy bơm, máy nén khí.

• Ống bù giãn nở nhiệt: Có hành trình co giãn lớn, chuyên dùng cho đường ống dẫn hơi (steam), dẫn dầu nóng.

Phân loại theo vật liệu

• Inox 304: Phù hợp cho môi trường nước sạch, hơi nước thông thường.

• Inox 316/316L: Chuyên dùng cho môi trường hóa chất, nước biển hoặc thực phẩm yêu cầu tính kháng axit cao.

Thông số kỹ thuật quan trọng của ống giãn nở inox

Đừng bao giờ mua ống thép giãn nở inox nếu bạn chưa nắm rõ các thông số dưới đây. Một sai sót nhỏ về con số có thể dẫn đến thảm họa rò rỉ hệ thống.

• Đường kính định danh (DN): Kích thước của ống (Ví dụ: DN25, DN50, DN100...).

• Chiều dài tổng thể (L): Khoảng cách giữa hai đầu kết nối, cần tính toán kỹ để không bị thiếu hụt khi lắp đặt.

• Áp lực làm việc (PN): Chỉ số áp suất tối đa mà ống chịu được (PN10, PN16, PN25...).

• Nhiệt độ vận hành: Inox có thể chịu từ -80°C đến hơn 450°C tùy mác thép.

• Độ giãn (Compression/Extension): Khoảng cách co giãn tối đa mà thiết bị có thể hấp thụ.

Bảng so sánh Inox với các vật liệu khác

Tại sao cần dùng ống thép giãn nở inox?

Mọi hệ thống đường ống hiện đại đều coi ống thép giãn nở inox là thiết bị bảo vệ bắt buộc vì những lý do sau:

1. Chống hiện tượng nứt gãy: Nhiệt độ biến thiên làm vật liệu giãn nở. Nếu ống bị khóa cứng hai đầu, lực sinh ra sẽ bẻ gãy các mối nối. Ống thép giãn nở inox giúp triệt tiêu hoàn toàn lực này.

2. Hấp thụ rung động: Các thiết bị quay như máy bơm, tuabin tạo ra rung động không ngừng. Nếu không được ngăn lại bởi khớp nối mềm inox, độ rung này sẽ phá hủy các giá đỡ và làm lỏng lẻo các kết nối ren.

3. Bù đắp sai lệch: Trong quá trình lắp đặt, việc hai đoạn ống không hoàn toàn đồng tâm là điều khó tránh khỏi. Khớp giãn nở inox giúp xử lý các sai lệch nhỏ này mà không gây căng thẳng cho đường ống.

4. Tăng tuổi thọ tổng thể: Chi phí cho một khớp nối inox chỉ chiếm 1-2% giá trị hệ thống, nhưng nó giúp kéo dài tuổi thọ của toàn bộ đường ống lên gấp 3-5 lần.

Ứng dụng thực tế của ống thép giãn nở inox

Nhờ tính linh hoạt và độ bền vượt trội, thiết bị này có mặt trong hầu hết các lĩnh vực kỹ thuật:

• Hệ thống hơi nóng (Boiler/Steam): Ứng dụng quan trọng nhất để bù giãn nở nhiệt cực lớn.

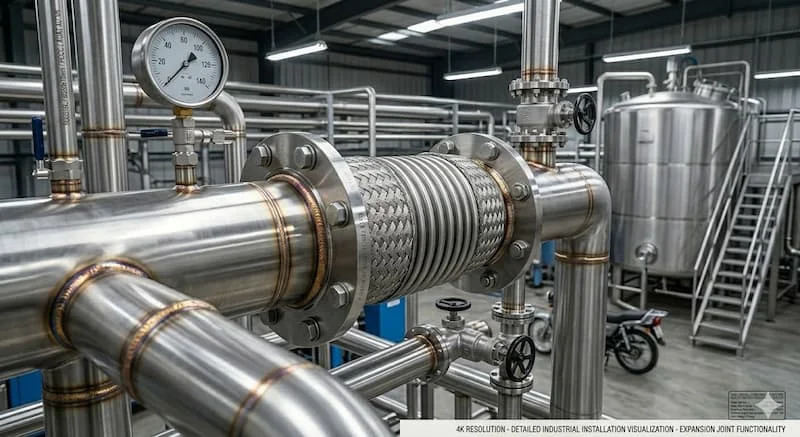

• HVAC & Hệ thống Chiller: Sử dụng trong các tòa nhà cao tầng để chống rung cho máy lạnh trung tâm.

• Phòng cháy chữa cháy (PCCC): Đảm bảo hệ thống không bị nứt vỡ khi có sự cố áp suất đột ngột.

• Nhà máy thực phẩm & dược phẩm: Sử dụng ống mềm inox 316 để đảm bảo an toàn vệ sinh và chịu được quá trình tẩy rửa hóa chất.

Sai lầm thường gặp khi lựa chọn

• Chọn sai kích thước: Ống quá dài dễ bị xoắn, ống quá ngắn không đủ hành trình co giãn.

• Sử dụng sai vật liệu: Dùng inox 201 cho môi trường ngoài trời hoặc hóa chất dẫn đến rỉ sét chỉ sau 6 tháng.

• Lắp đặt sai trục: Ép ống phải co giãn theo phương vuông góc trong khi thiết kế chỉ cho phép co giãn dọc trục.

FAQ - Câu hỏi thường gặp

1. Ống thép giãn nở inox dùng để làm gì?

Thiết bị dùng để hấp thụ sự giãn nở nhiệt, bù đắp sai lệch vị trí và triệt tiêu rung động từ các thiết bị máy móc truyền vào đường ống.

2. Nên chọn inox 304 hay 316 cho khớp giãn nở?

Thông thường inox 304 là đủ cho nước và hơi nóng. Tuy nhiên, nếu môi trường chứa Clo, axit hoặc gần biển, bạn bắt buộc phải dùng inox 316 để tránh ăn mòn.

3. Tuổi thọ của ống giãn nở inox là bao lâu?

Nếu chọn đúng thông số và lắp đặt chuẩn, tuổi thọ thường dao động từ 5-15 năm tùy thuộc vào tần suất co giãn và áp suất làm việc.

4. Có thể dùng ống giãn nở inox thay thế cho khớp cao su không?

Hoàn toàn có thể. Inox bền hơn, chịu nhiệt cao hơn và chịu áp tốt hơn hẳn cao su, dù giá thành có nhỉnh hơn.

Kết luận

Ống thép giãn nở inox không chỉ là một phụ kiện kết nối thông thường mà là lớp "áo giáp" bảo vệ an toàn cho toàn bộ hệ thống đường ống. Đầu tư đúng loại khớp giãn nở ngay từ đầu chính là cách tiết kiệm chi phí vận hành và bảo trì hiệu quả nhất về lâu dài ống giãn nở inox.
