Y strainer dimension là gì?

Y strainer dimension là gì? Trong nhiều hệ thống đường ống công nghiệp và dân dụng, người vận hành thường có thói quen lựa chọn bộ lọc y (Y strainer) dựa chủ yếu vào thông số kích thước danh nghĩa DN của đường ống. Tuy nhiên, thực tế thi công luôn ẩn chứa nhiều bài toán nan giải. Việc chọn đúng DN chưa chắc đã đảm bảo thiết bị có thể lắp đặt vừa vặn vào hệ thống.

Một chiếc Y strainer có thể gặp sự cố bất ngờ ngay tại hiện trường khi: chiều dài thân không khớp với khoảng cách giữa hai đầu mặt bích, chiều cao thiết bị vượt quá không gian kỹ thuật chật hẹp, hoặc không có đủ khoảng trống để rút nắp và tháo lưới lọc ra vệ sinh. Thêm vào đó, kiểu mặt bích không tương thích hoặc thông số y strainer thực tế có sự chênh lệch lớn giữa các nhà sản xuất khác nhau cũng là nguyên nhân khiến việc lắp ráp đi vào ngõ cụt.

Chính vì vậy, thông số y strainer không chỉ đơn thuần là con số DN định danh, mà là tập hợp toàn diện các thông số hình học ảnh hưởng trực tiếp đến khả năng kết nối, không gian lắp đặt và công tác bảo trì định kỳ của thiết bị.

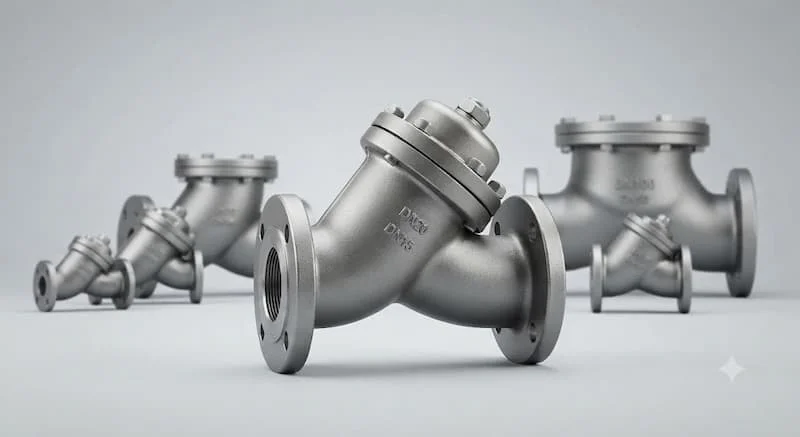

Y strainer dimension là gì?

Y strainer dimension là tập hợp toàn bộ các thông số kích thước hình học chi tiết của bộ lọc chữ Y, bao gồm kích thước kết nối danh nghĩa, chiều dài tổng thể giữa hai mặt, chiều cao từ tâm ống đến đỉnh nắp, đường kính mặt bích cũng như khoảng không gian tối thiểu cần thiết để thao tác tháo lắp, vệ sinh lưới lọc.

Các thông số về kích thước này luôn được các nhà sản xuất thể hiện chi tiết trong bản vẽ kỹ thuật, bảng dữ liệu (datasheet), catalogue sản phẩm hoặc bản vẽ drawing kỹ thuật riêng biệt.

Thông số DN chỉ đóng vai trò thể hiện quy cách danh nghĩa của vị trí kết nối đường ống, trong khi các kích thước tổng thể bên ngoài sẽ thay đổi tùy thuộc vào cấu trúc thiết kế, áp lực làm việc và tiêu chuẩn của từng hãng chế tạo, cung cấp đầy đủ bản vẽ dimension chi tiết cho từng dòng sản phẩm.

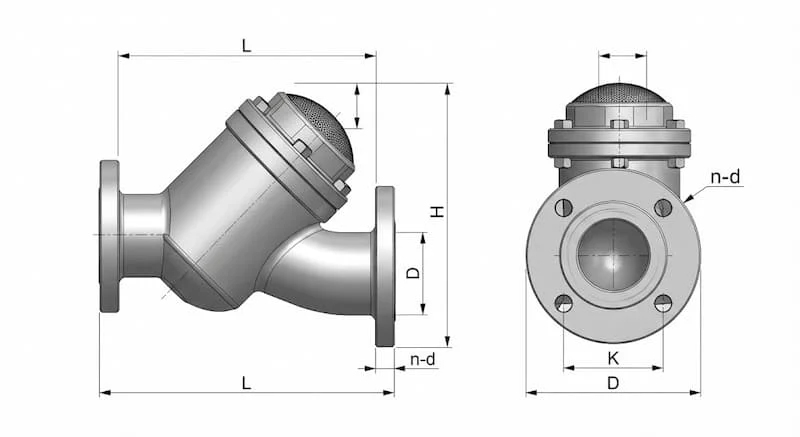

Các thông số y strainer quan trọng cần nắm

• DN hoặc NPS (Nominal Size): Thể hiện kích thước danh nghĩa của đầu kết nối đường ống (như DN15, DN50 hoặc 1 inch, 2 inch...).

• Face-to-face length (Chiều dài từ mặt tới mặt): Khoảng cách đo chính xác giữa hai mặt đầu kết nối của thiết bị. Thông số này đóng vai trò quyết định khi bạn cần thay thế một bộ lọc cũ hoặc lắp đặt trong một khoảng không gian đường ống bị giới hạn nghiêm ngặt.

• Overall height (Chiều cao tổng thể): Chiều cao tính từ tâm đường ống đến điểm cao nhất của nắp chụp bộ lọc. Cần kiểm tra kỹ để tránh tình trạng thiết bị va chạm với các tuyến ống song song hoặc vượt quá không gian kỹ thuật cho phép.

• Screen access clearance (Khoảng không gian bảo trì): Khoảng trống cần thiết để kỹ thuật viên có thể vặn nắp, rút lõi lưới lọc ra ngoài để xả cặn và vệ sinh mà không bị vướng víu bởi tường hoặc các thiết bị lân cận.

Thông số y strainer theo các nhóm kích thước DN phổ biến

Y strainer DN15 – DN25

Thường được ứng dụng trong các đường ống kích thước nhỏ, hệ thống cấp nước dân dụng, hệ thống HVAC quy mô nhỏ hoặc các tuyến nhánh phụ trợ. Kích thước tổng thể nhỏ gọn, dễ dàng bố trí trong không gian hẹp.

Y strainer DN32 – DN50

Phù hợp với các hệ thống bơm cấp nước, hệ thống điều hòa không khí HVAC, đường ống công nghiệp quy mô nhỏ. Yêu cầu không gian lắp đặt bắt đầu rộng rãi hơn để đảm bảo khả năng thao tác bảo trì.

Y strainer DN65 – DN100

Dành riêng cho các tuyến ống có lưu lượng lớn trong nhà máy công nghiệp, hệ thống xử lý nước tập trung. Trọng lượng thiết bị lớn, đòi hỏi hệ thống giá đỡ ống đi kèm phải chắc chắn.

Y strainer DN150 trở lên

Các dòng thiết bị công nghiệp cỡ lớn đòi hỏi kỹ sư phải tính toán cực kỳ cẩn trọng về mặt thông số y strainer bao gồm trọng lượng, không gian thao tác nâng hạ, vị trí lắp đặt van xả đáy và phương án bảo trì định kỳ.

Lưu ý chuyên gia: Không bao giờ áp dụng một bảng kích thước cố định cho tất cả các loại Y strainer trên thị trường, bởi vì kích thước thực tế luôn biến động theo vật liệu, áp suất thiết kế và tiêu chuẩn của từng nhà sản xuất.

Bảng quy đổi DN và NPS trong Y strainer

DN và NPS chỉ là các thông số danh nghĩa quy ước. Chúng không phản ánh chính xác đường kính ngoài thực tế, độ dày thành ống, chiều dài face-to-face hay chiều cao tổng thể của bộ lọc.

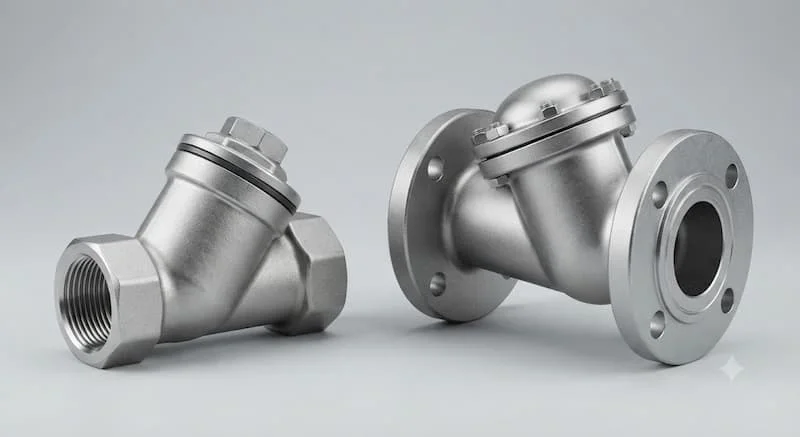

Y strainer threaded dimension và flanged dimension khác nhau như thế nào?

Y strainer kết nối ren (Threaded)

Thường sở hữu kích thước tổng thể nhỏ gọn, kết nối bằng ren trong tiêu chuẩn, tối ưu cho các hệ thống đường ống quy mô nhỏ. Khi lựa chọn loại này, bạn cần kiểm tra kỹ chuẩn ren (như ren BSPT hoặc NPT), đường kính ngoài của chân ren, chiều dài thân và chiều cao thiết bị để tránh việc vặn không khớp bước ren.

Y strainer kết nối mặt bích (Flanged)

Có kích thước tổng thể và trọng lượng lớn hơn rất nhiều. Ngoài chiều dài face-to-face, bạn bắt buộc phải kiểm tra tường tận đường kính mặt bích, số lượng lỗ bulong, khoảng cách tâm lỗ (PCD), tiêu chuẩn mặt bích (như JIS, DIN, ANSI) để đảm bảo liên kết hoàn hảo với hệ thống ống chờ sẵn.

Insight kỹ thuật: Hai bộ lọc Y strainer có cùng thông số DN nhưng nếu một loại dùng kết nối ren và loại kia dùng mặt bích thì thông số y strainer tổng thể sẽ khác nhau một trời một vực.

Các yếu tố cốt lõi ảnh hưởng đến y strainer dimension

• Vật liệu chế tạo thân: Gang, gang cầu, thép carbon, inox hay đồng. Mỗi loại vật liệu đòi hỏi độ dày thành thân khác nhau, dẫn đến sự chênh lệch nhỏ về kích thước ngoại quan.

• Cấp áp suất làm việc (Pressure class): Thiết bị chịu áp suất cao (PN16, PN25, PN40 hay Class 150, Class 300) yêu cầu phần thân đúc dày dặn hơn, làm gia tăng trọng lượng và kích thước dimension.

• Kiểu kết nối: Ren, mặt bích hay kiểu hàn đều chi phối trực tiếp đến chiều dài thiết bị.

• Thiết kế độc quyền của nhà sản xuất: Cùng một tiêu chuẩn DN nhưng góc nghiêng nhánh chữ Y, chiều dài bầu lọc của hãng này có thể dài hoặc ngắn hơn hãng khác.

Tại sao không nên chọn Y strainer chỉ dựa vào DN?

Nhiều kỹ sư non kinh nghiệm thường mặc định rằng hễ đường ống DN50 thì cứ mua một chiếc Y strainer DN50 về là lắp được. Đây là sai lầm cực kỳ nguy hiểm.

Thông số DN chỉ giúp chúng ta xác định đúng quy mô kết nối đường ống, nhưng nó hoàn toàn không cung cấp thông tin về chiều dài thân, chiều cao tổng thể, khoảng không cần thiết để rút lưới lọc hay trọng lượng của thiết bị.

Giả sử thực tế thi công có một khoảng không gian giữa hai mặt bích là 200mm, nhưng bạn mua phải mã thiết bị có chiều dài face-to-face lên đến 220mm, kết quả là tuyệt đối không thể lắp vào hệ thống nếu không cắt sửa lại đường ống. Hoặc trường hợp lắp vừa đường ống nhưng chiều cao thân lại vướng vào tường, không thể mở nắp để vệ sinh lưới lọc định kỳ. Do đó, đối chiếu bản vẽ y strainer dimension là điều kiện bắt buộc để xác thực khả năng lắp đặt thực tế.

Khi nào cần kiểm tra kỹ y strainer dimension?

• Khi thiết kế hệ thống đường ống mới: Giúp các kỹ sư bố trí khoảng cách, không gian kỹ thuật, hướng dòng chảy và góc thao tác tối ưu nhất trên bản vẽ 3D/2D.

• Khi cần thay thế bộ lọc cũ: Bắt buộc phải đối chiếu chiều dài face-to-face và tiêu chuẩn mặt bích để đảm bảo thiết bị mới lắp khít vào khoảng trống của thiết bị cũ mà không phải độ chế đường ống.

• Khi không gian lắp đặt bị hạn chế: Các khu vực như phòng kỹ thuật chật hẹp, tủ thiết bị PCCC hoặc tuyến ống sát tường đòi hỏi kiểm tra dimension từng milimet.

• Khi chuẩn bị bảo trì định kỳ: Đảm bảo khoảng không gian phía trước nắp chụp đủ rộng để nhân viên kỹ thuật tháo rút lưới lọc ra ngoài dễ dàng.

Những sai lầm phổ biến khi đọc y strainer dimension

• Sai lầm 1: Chỉ kiểm tra mỗi thông số DN mà bỏ qua chiều dài face-to-face và chiều cao thiết bị.

• Sai lầm 2: Quên kiểm tra kiểu kết nối, dẫn đến việc mua nhầm bản nối ren trong khi đường ống chờ sẵn mặt bích.

• Sai lầm 3: Không kiểm tra tiêu chuẩn mặt bích (như lẫn lộn giữa tiêu chuẩn JIS 10K và DIN PN16) khiến tâm lỗ bulong lệch nhau không thể xỏ ốc.

• Sai lầm 4: Không tính toán đến khoảng không gian mở nắp bảo trì, dẫn đến việc lắp xong không thể rút được lưới lọc ra cọ rửa.

• Sai lầm 5: Sử dụng bảng dimension chung chung của hãng khác để áp dụng cho thiết bị thực tế đang mua.

Hướng dẫn cách chọn Y strainer chuẩn xác theo dimension

1. Bước 1: Xác định chính xác kích thước danh nghĩa: Kiểm tra thông số DN, NPS hoặc đo đường kính ngoài thực tế của tuyến ống.

2. Bước 2: Xác định kiểu kết nối hệ thống: Làm rõ hệ thống dùng kết nối ren, mặt bích hay phương pháp hàn.

3. Bước 3: Kiểm tra tiêu chuẩn kết nối: Đặc biệt chú ý đến tiêu chuẩn mặt bích (JIS, ANSI, DIN) nếu sử dụng dòng bích.

4. Bước 4: Đối chiếu thông số Face-to-face length: Đảm bảo chiều dài thân thiết bị khớp hoàn toàn với khoảng cách chờ sẵn trên đường ống.

5. Bước 5: Kiểm tra thông số Overall height: Đảm bảo chiều cao không vượt quá không gian kỹ thuật hoặc va chạm vật cản.

6. Bước 6: Kiểm tra khoảng không bảo trì: Xác nhận có đủ không gian để tháo nắp và rút lưới lọc định kỳ.

7. Bước 7: Đánh giá điều kiện vận hành: Kiểm tra các giới hạn về áp suất, nhiệt độ và tính chất lưu chất.

Checklist kiểm tra dimension trước khi mua Y strainer

• Đã xác định rõ thông số DN hoặc NPS của đường ống.

• Đã xác định chính xác kiểu kết nối (ren hay mặt bích).

• Đã kiểm tra tiêu chuẩn ren hoặc tiêu chuẩn mặt bích tương thích.

• Đã đối chiếu thông số Face-to-face length khớp với khoảng cách ống.

• Đã kiểm tra Overall height không bị vượt giới hạn không gian.

• Đã kiểm tra chi tiết kích thước mặt bích, tâm lỗ bulong (nếu dùng bích).

• Đã kiểm tra khoảng không gian trống để tháo rút lưới lọc.

• Đã xác định hướng lắp đặt dòng chảy (ngang hay đứng).

• Đã kiểm tra không gian thao tác bảo trì thực tế tại hiện trường.

• Đã đối chiếu kỹ bản vẽ datasheet chuẩn của đúng model nhà sản xuất.

Câu hỏi thường gặp về y strainer dimension

Y strainer dimension bao gồm những thông số quan trọng nào?

Các thông số cốt lõi bao gồm: kích thước danh nghĩa DN/NPS, chiều dài giữa hai mặt bích (face-to-face length), chiều cao tổng thể (overall height), kích thước đầu nối và khoảng không gian cần thiết để thao tác bảo trì lưới lọc.

Hai bộ lọc Y strainer cùng kích thước DN có chắc chắn giống hệt kích thước không?

Hoàn toàn không. Kích thước thực tế có thể chênh lệch đáng kể tùy thuộc vào mác vật liệu, cấp áp suất làm việc (pressure class), kiểu kết nối và phong cách thiết kế của từng nhà sản xuất khác nhau.

Y strainer DN50 có chiều dài face-to-face cố định là bao nhiêu?

Không có một con số cố định tuyệt đối cho tất cả các thương hiệu. Bạn buộc phải tra cứu trực tiếp trên bản vẽ dimension hoặc catalogue kỹ thuật của đúng mã sản phẩm định mua.

Có nên thay thế bộ lọc Y strainer chỉ dựa vào thông số DN không?

Tuyệt đối không nên. Ngoài DN, bạn bắt buộc phải kiểm tra kiểu kết nối, tiêu chuẩn mặt bích, chiều dài face-to-face và không gian bảo trì để tránh tình trạng mua về không thể lắp ráp.

Thông số nào là sống còn khi thay thế Y strainer cũ trong không gian hẹp?

Thông số sống còn nhất chính là chiều dài face-to-face và chiều cao thiết bị, bởi vì chúng quyết định trực tiếp việc bộ lọc có lọt vừa khít vào khoảng trống sẵn có của hệ thống hay không.

Kết luận

Y strainer dimension là yếu tố kỹ thuật then chốt quyết định sự tương thích hoàn hảo giữa bộ lọc cặn và không gian lắp đặt của toàn bộ hệ thống đường ống. Khi tiến hành lựa chọn thiết bị, việc dừng lại ở thông số DN là chưa đủ, mà bạn cần phải đối chiếu đồng thời chiều dài face-to-face, chiều cao tổng thể, tiêu chuẩn kết nối và khoảng không gian bảo trì.
