Cấu tạo bồn lọc áp lực

Cấu tạo bồn lọc áp lực như thế nào? Nhiều người khi tìm mua bồn lọc áp lực thường chỉ quan tâm đến kích thước bồn hoặc giá thành mà chưa hiểu rõ cấu tạo bồn lọc nước áp lực bên trong. Điều này có thể dẫn đến việc lựa chọn hệ thống không phù hợp với nguồn nước và nhu cầu sử dụng thực tế.

Một bồn lọc hoàn toàn có thể sở hữu cùng kích thước bên ngoài nhưng lại mang đến hiệu quả vận hành hoàn toàn khác biệt do sự khác nhau về cấu hình vật liệu lọc, hệ thống phân phối nước, cấu tạo hệ thống thu nước, loại van điều khiển cũng như áp suất và lưu lượng vận hành thực tế.

Hiểu rõ cấu tạo bồn lọc nước áp lực giúp người sử dụng đánh giá đúng chức năng của từng bộ phận, lựa chọn cấu hình phù hợp và vận hành hệ thống hiệu quả, bền bỉ hơn.

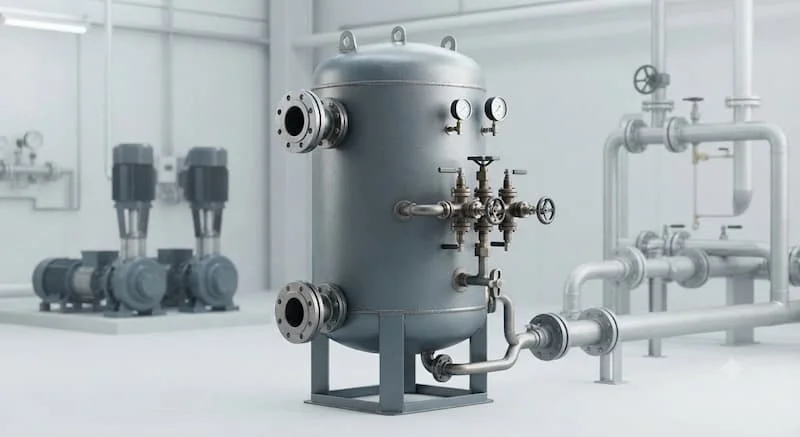

Cấu tạo bồn lọc áp lực là gì?

Bồn lọc áp lực là thiết bị lọc nước hoạt động trong một bình chứa kín, trong đó nước được đưa vào và đi qua các lớp vật liệu lọc dưới tác động của áp lực hoặc chênh áp. Các vật liệu bên trong giữ lại hoặc xử lý một số thành phần không mong muốn trước khi nước đi ra khỏi bồn.

Vai trò cốt lõi của bồn lọc áp lực bao gồm:

• Loại bỏ triệt để cặn bẩn và chất lơ lửng trong nước.

• Hỗ trợ xử lý một số thành phần độc hại tùy theo đặc tính vật liệu.

• Bảo vệ tuyệt đối các thiết bị phía sau như màng lọc RO, van hay máy bơm.

• Hỗ trợ nâng cao chất lượng nước đầu vào cho các công đoạn tinh lọc tiếp theo.

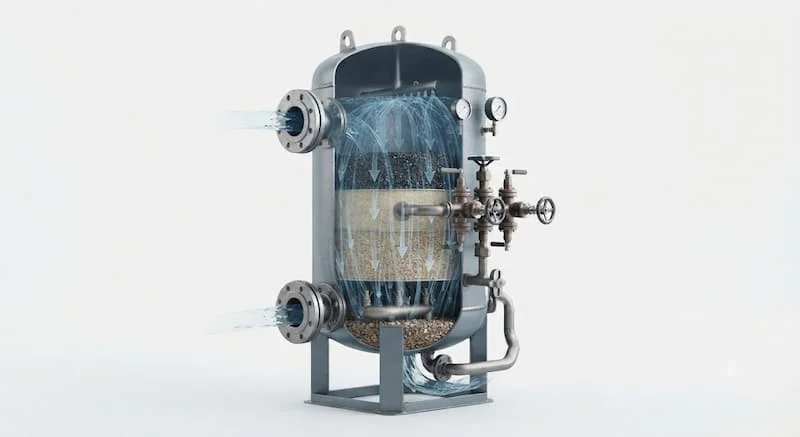

Nguyên lý hoạt động của bồn lọc áp lực

Quá trình vận hành cơ bản diễn ra tuần tự: nước được đưa vào bồn thông qua đường ống đầu vào, hệ thống phân phối đưa nước vào khu vực chứa vật liệu lọc. Nước đi qua các lớp vật liệu, tạp chất được giữ lại hoặc xử lý tùy cơ chế lọc, và cuối cùng nước sau lọc được hệ thống thu nước đưa ra ngoài.

Hiệu quả lọc thực tế phụ thuộc lớn vào loại vật liệu, kích thước hạt, chiều cao lớp vật liệu, tốc độ dòng chảy, thời gian tiếp xúc và chất lượng nước đầu vào.

Khi cặn bẩn tích tụ quá nhiều, tổn thất áp suất (pressure drop) sẽ tăng cao và hiệu quả vận hành giảm sút. Do đó, hệ thống cần thực hiện định kỳ quá trình rửa ngược (backwash) để làm tơi xốp và làm sạch lớp vật liệu lọc.

Cấu tạo bồn lọc áp lực gồm những bộ phận nào?

Phần thân bồn là bộ phận chứa đựng toàn bộ vật liệu lọc, nước trong quá trình xử lý cùng hệ thống phân phối và thu nước bên trong. Các loại thân bồn phổ biến thường được chế tạo từ thép carbon, thép không gi, hoặc composite FRP tùy thuộc vào môi trường ứng dụng.

• Cửa nạp và cửa ra: Có nhiệm vụ đưa nước vào và đưa nước sau lọc ra ngoài. Vị trí và cấu tạo đầu nối phụ thuộc vào thiết kế kỹ thuật của bồn.

• Hệ thống phân phối nước: Giúp phân bố dòng nước vào khu vực vật liệu lọc nhằm hạn chế dòng chảy tập trung và giúp nước tiếp xúc đồng đều với lớp vật liệu.

• Vật liệu lọc: Bao gồm sỏi đỡ, cát thạch anh, than hoạt tính, vật liệu khử sắt, mangan hoặc vật liệu chuyên dụng tùy theo đặc thù nguồn nước.

• Hệ thống thu nước: Thu gom nước sạch sau khi đi qua các lớp vật liệu lọc và dẫn ra đường ống đầu ra.

• Van điều khiển: Hỗ trợ linh hoạt các chế độ lọc, rửa ngược, rửa xuôi, xả và đưa hệ thống về trạng thái vận hành tự động hoặc thủ công.

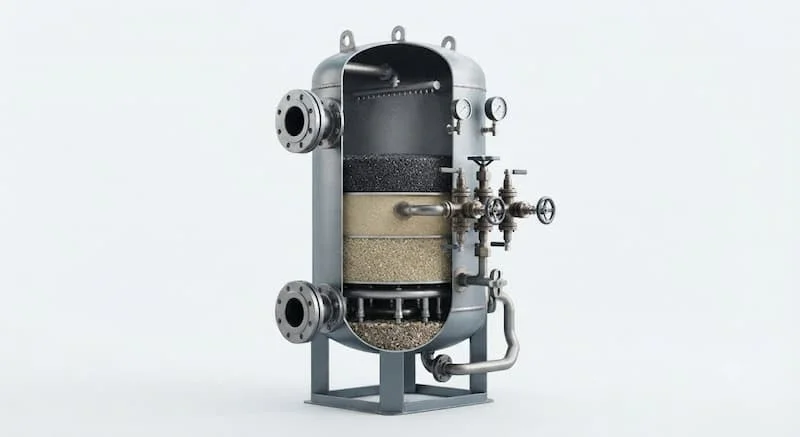

Cấu tạo bên trong và thứ tự các lớp vật liệu

Bên trong bồn lọc áp lực, các lớp vật liệu được sắp xếp khoa học từ dưới lên theo chiều dòng chảy:

• Lớp sỏi đỡ: Đặt ở đáy bồn với vai trò đỡ lớp vật liệu phía trên, hỗ trợ phân phối nước đều và ngăn không cho vật liệu lọc lọt vào hệ thống thu nước.

• Lớp vật liệu lọc chính: Tùy mục tiêu xử lý mà sử dụng cát thạch anh, than hoạt tính hay các vật liệu chuyên dụng khác.

• Khoảng không phía trên lớp vật liệu: Khoảng không gian trống này đóng vai trò cực kỳ quan trọng trong quá trình rửa ngược, giúp vật liệu có không gian giãn nở và chuyển động mà không bị cuốn trôi ra ngoài.

Nếu bố trí vật liệu không phù hợp, hiệu quả lọc sẽ suy giảm nghiêm trọng, vật liệu dễ bị cuốn trôi, quá trình rửa ngược kém hiệu quả và dễ xảy ra hiện tượng phân tầng không mong muốn.

Hệ thống phân phối nước và thu nước hoạt động như thế nào?

Hệ thống phân phối đầu vào có mục tiêu phân bố dòng nước đều khắp mặt cắt bồn, giảm thiểu hiện tượng dòng chảy tập trung và tăng hiệu suất sử dụng vật liệu.

Trong khi đó, hệ thống thu nước đầu ra có thể sử dụng các cấu hình khác nhau như ống thu dạng nan quạt, lưới thu, chụp lọc (strainer) hoặc hệ thống nozzle chuyên dụng.

Nếu hệ thống thu nước thiết kế không chuẩn xác, vật liệu có thể bị thất thoát, phân phối nước không đều, hiệu quả lọc giảm và dễ phát sinh sự cố tắc nghẽn trong quá trình vận hành lâu dài.

Van bồn lọc áp lực có vai trò gì?

• Chế độ lọc (Filter): Nước đi qua vật liệu theo chiều vận hành thông thường để giữ lại cặn bẩn.

• Chế độ rửa ngược (Backwash): Dòng nước đảo chiều đi từ dưới lên để làm lỏng lớp vật liệu, cuốn trôi cặn bẩn ra ngoài và phục hồi khả năng lọc.

• Chế độ rửa xuôi (Rinse): Ổn định lại lớp vật liệu và làm sạch đường ống sau bước rửa ngược.

• Chế độ xả (Waste): Dùng trong các trường hợp cần xả bỏ nước đục ban đầu hoặc cặn bẩn ra hệ thống thải.

Van không đơn thuần có chức năng đóng mở dòng chảy mà còn quyết định trực tiếp đến chu trình tự động vận hành của toàn bộ bồn lọc.

So sánh cấu tạo bồn lọc áp lực thép và composite

Thay vì đặt câu hỏi "Bồn thép hay composite tốt hơn?", kỹ sư cần xác định rõ nguồn nước, lưu lượng, áp suất và điều kiện lắp đặt thực tế để chọn loại bồn phù hợp nhất.

Các thông số kỹ thuật cần quan tâm trong cấu tạo bồn lọc áp lực

• Đường kính bồn: Ảnh hưởng trực tiếp đến diện tích bề mặt lọc, tốc độ lọc và tổng lưu lượng xử lý nước.

• Chiều cao bồn: Liên quan mật thiết đến chiều cao lớp vật liệu và không gian giãn nở khi rửa ngược.

• Áp suất làm việc: Quyết định kết cấu thân bồn, độ an toàn chịu áp và các thiết bị chịu lực đi kèm.

• Lưu lượng xử lý: Cần tương thích hoàn hảo với kích thước bồn, loại vật liệu và tốc độ lọc thiết kế.

• Kích thước đầu nối: Ảnh hưởng đến khả năng liên kết đồng bộ với hệ thống đường ống toàn công trình.

Khi nào nên sử dụng bồn lọc áp lực?

• Xử lý nước giếng khoan: Tùy vào chỉ tiêu ô nhiễm sắt, mangan hay độ đục mà kết hợp các lớp vật liệu lọc phù hợp.

• Hệ thống lọc nước đầu nguồn: Dùng để xử lý sơ bộ cặn bẩn thô trước khi đưa vào các dây chuyền lọc tinh.

• Nhà máy và khu công nghiệp: Phù hợp với các hệ thống vận hành kín theo đường ống áp lực có lưu lượng lớn và liên tục.

• Hệ thống cấp nước công trình: Đóng vai trò là một mắt xích xử lý cốt lõi trong dây chuyền công nghệ nước.

Lưu ý rằng bồn lọc áp lực không phải lúc nào cũng là giải pháp đơn lẻ độc lập, mà trong phần lớn hệ thống, nó là một công đoạn quan trọng nằm trong chuỗi xử lý đa tầng.

Những sai lầm thường gặp khi lựa chọn cấu tạo bồn lọc áp lực

• Sai lầm 1: Chỉ quan tâm đến kích thước thể tích bồn mà hoàn toàn bỏ qua cấu hình lớp vật liệu lọc bên trong.

• Sai lầm 2: Sao chép nguyên bản cấu hình của nguồn nước khác mà không qua phân tích mẫu nước thực tế.

• Sai lầm 3: Không kiểm tra kỹ hệ thống thu nước dẫn đến tình trạng thất thoát hạt vật liệu ra đường ống sạch.

• Sai lầm 4: Không chừa đủ khoảng không gian trống phía trên để vật liệu giãn nở trong quá trình rửa ngược.

• Sai lầm 5: Lựa chọn van điều khiển không tương thích lưu lượng gây khó khăn lớn khi vận hành và bảo trì.

• Sai lầm 6: Không tính toán đến tổn thất áp suất và lưu lượng thực tế của hệ thống bơm cấp.

Hướng dẫn lựa chọn cấu hình bồn lọc áp lực chuẩn xác

1. Bước 1: Phân tích nguồn nước đầu vào: Xác định chính xác độ đục, hàm lượng cặn, mùi vị và các chỉ tiêu cần xử lý.

2. Bước 2: Xác định mục tiêu lọc: Làm rõ yêu cầu lọc cặn thô, khử mùi hấp phụ hay xử lý thành phần hóa học cụ thể.

3. Bước 3: Xác định lưu lượng yêu cầu: Dựa trên nhu cầu sử dụng thực tế và công suất vận hành của hệ thống.

4. Bước 4: Chọn thân bồn phù hợp: Cân nhắc giữa vật liệu composite hay thép dựa trên áp suất và không gian lắp đặt.

5. Bước 5: Thiết lập cấu hình vật liệu: Phối hợp các lớp sỏi đỡ, cát, than hoạt tính chuẩn theo đặc thù nguồn nước.

6. Bước 6: Kiểm tra van và hệ thống thu nước: Đảm bảo đáp ứng trọn vẹn lưu lượng và chu trình rửa ngược tự động.

Checklist kiểm tra cấu tạo bồn lọc áp lực trước khi mua

• Đã xác định rõ nguồn nước cần xử lý.

• Đã xác định đúng mục tiêu lọc chính.

• Đã tính toán chuẩn xác lưu lượng yêu cầu.

• Đã kiểm tra vật liệu chế tạo thân bồn.

• Đã kiểm tra áp suất làm việc tối đa của thiết bị.

• Đã xác định chủng loại vật liệu lọc bên trong.

• Đã kiểm tra chiều cao lớp vật liệu lọc.

• Đã kiểm tra khoảng không gian giãn nở rửa ngược.

• Đã kiểm tra hệ thống phân phối nước đầu vào.

• Đã kiểm tra hệ thống thu nước đầu ra.

• Đã lựa chọn dòng van điều khiển phù hợp.

• Đã kiểm tra kích thước đầu nối đường ống.

Câu hỏi thường gặp về cấu tạo bồn lọc áp lực

Cấu tạo bồn lọc áp lực chuẩn bao gồm những bộ phận nào?

Bồn lọc áp lực thường gồm thân bồn kín, cửa vào và ra, hệ thống phân phối nước, lớp sỏi đỡ, các lớp vật liệu lọc chính, hệ thống thu nước đáy và van điều khiển dòng chảy.

Bên trong bồn lọc áp lực được bố trí những lớp vật liệu nào?

Tùy vào nguồn nước và mục tiêu xử lý, bồn thường sử dụng lớp sỏi đỡ đáy, cát thạch anh lọc cặn, than hoạt tính hấp phụ cùng các vật liệu chuyên dụng khử phèn, sắt hoặc mangan.

Vì sao bồn lọc áp lực bắt buộc phải có chu trình rửa ngược?

Quá trình rửa ngược giúp làm tơi xốp và làm sạch cặn bẩn bám dính trong các lớp vật liệu, phục hồi khả năng lọc và giảm thiểu hiện tượng tăng tổn thất áp suất qua bồn.

Bồn lọc áp lực composite và bồn thép khác nhau điểm gì cốt lõi?

Hai loại này khác biệt chủ yếu ở vật liệu thân bồn, trọng lượng thiết bị, khả năng chống ăn mòn hóa học và khả năng chịu áp suất trong các môi trường công nghiệp khác nhau.

Có nên tự ý phối trộn vật liệu cho bồn lọc áp lực không?

Bạn có thể tự thay thế vật liệu với nguồn nước sinh hoạt đơn giản, nhưng đối với các nguồn nước phức tạp, việc phối trộn bắt buộc phải dựa trên kết quả phân tích mẫu nước thực tế.

Kết luận

Cấu tạo bồn lọc áp lực không chỉ dừng lại ở phần thân bồn và lớp vật liệu lọc, mà là sự đồng bộ hoàn hảo giữa hệ thống phân phối nước, lớp vật liệu, hệ thống thu nước và van điều khiển.

Hiệu quả của toàn bộ hệ thống xử lý nước phụ thuộc chặt chẽ vào sự tương thích giữa nguồn nước đầu vào, mục tiêu xử lý, vật liệu lọc, kích thước bồn, lưu lượng vận hành và chu trình rửa ngược. Trước khi đầu tư, việc nắm vững cấu tạo kỹ thuật sẽ giúp hệ thống vận hành ổn định, tuổi thọ bền bỉ và tiết kiệm tối đa chi phí phát sinh.
