Filter for pump là gì?

Filter for pump là gì? Trong nhiều hệ thống bơm nước hoặc chất lỏng công nghiệp, nguồn chất lỏng thường tiềm ẩn nhiều tạp chất như cặn bẩn, cát mịn, rỉ sét, mảnh kim loại, rác nhỏ hay các hạt rắn lơ lửng. Nếu để những tạp chất này đi trực tiếp vào máy bơm, chúng sẽ nhanh chóng gây ra tình trạng tắc nghẽn cục bộ, mài mòn cánh bơm nghiêm trọng, phá hỏng phớt làm kín, làm giảm sút hiệu suất vận hành và đẩy chi phí sửa chữa, bảo trì lên cao.

Chính vì thế, filter for pump (lọc bơm) không đơn thuần chỉ là một bộ lọc rác thông thường, mà đóng vai trò là thiết bị cốt lõi bảo vệ toàn diện cho máy bơm và các thiết bị nhạy cảm phía sau khỏi các dị vật có kích thước không phù hợp.

Filter for pump là gì?

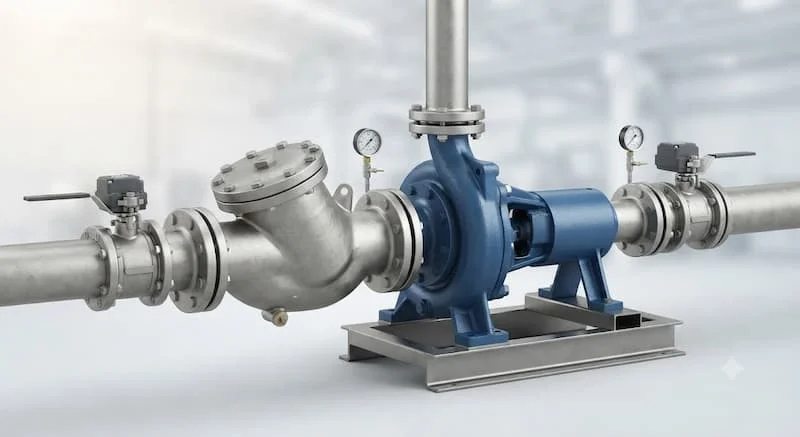

Filter for pump là bộ lọc chuyên dụng được lắp đặt trong hệ thống đường ống có sử dụng máy bơm, với nhiệm vụ chính là giữ lại cặn bẩn, rác thải và các hạt rắn trước khi dòng chảy đi vào những bộ phận cần được bảo vệ. Tùy thuộc vào thiết kế thực tế của hệ thống, bộ lọc này có thể được bố trí linh hoạt tại đường hút, đường cấp hoặc các vị trí trọng yếu khác.

Thiết bị lọc này không có một kiểu dáng cố định cho mọi ứng dụng. Việc lựa chọn một lọc bơm chuẩn xác đòi hỏi phải cân nhắc đồng thời các yếu tố: loại chất lỏng, kích thước tạp chất, lưu lượng dòng chảy, áp suất làm việc, vị trí lắp đặt và đặc tính kỹ thuật của loại máy bơm đang sử dụng, cung cấp đa dạng các giải pháp lọc tiêu chuẩn cao cho công trình của bạn.

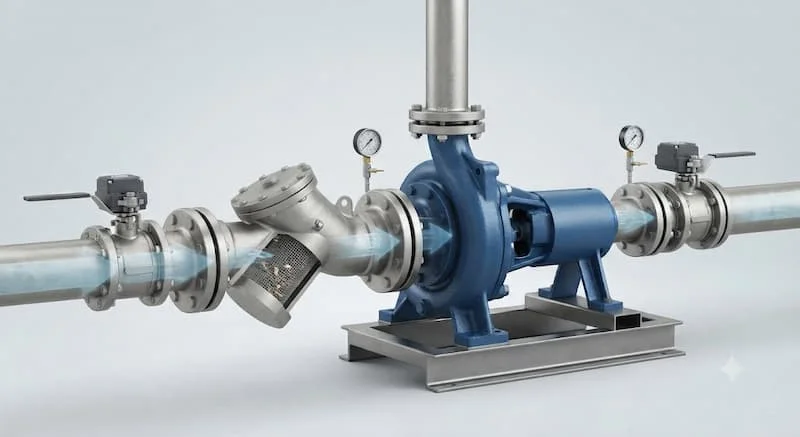

Nguyên lý hoạt động của lọc bơm

Quá trình vận hành diễn ra theo cơ chế dòng chảy thuận tự nhiên: chất lỏng chứa tạp chất đi vào bộ lọc, dòng chảy buộc phải đi qua lớp lưới hoặc phần tử lọc bên trong. Các hạt rắn có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại bên trong bầu lọc hoặc giỏ lọc, trong khi phần chất lỏng sạch sẽ tiếp tục di chuyển đến máy bơm hoặc các thiết bị phía sau.

Theo thời gian vận hành, lượng cặn tích tụ ngày càng nhiều sẽ làm tăng điện trở dòng chảy, dẫn đến tổn thất áp suất tăng cao và lưu lượng nước có thể bị suy giảm. Đây là lý do cốt lõi khiến lọc bơm luôn cần được tính toán đúng kích thước, chọn đúng độ lọc (mesh size) và lên lịch vệ sinh định kỳ.

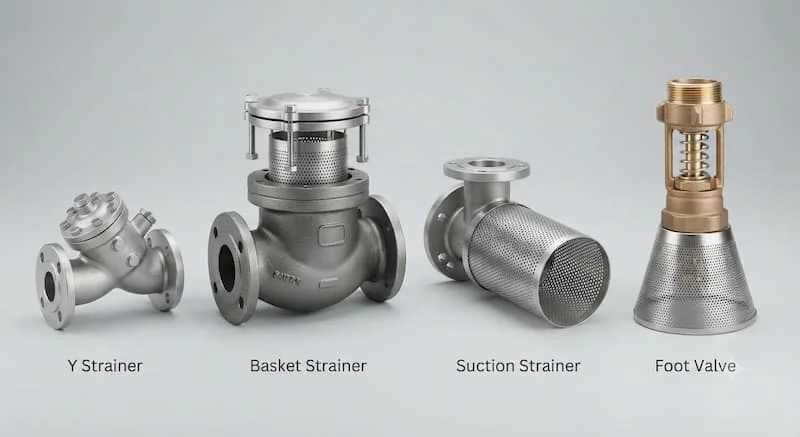

Các loại lọc bơm phổ biến trong công nghiệp

Y Strainer (Bộ lọc chữ Y)

Sở hữu thiết kế thân dạng chữ Y tương đối gọn gàng, bên trong chứa ống lưới lọc hình trụ. Loại này rất phổ biến, dễ dàng lắp đặt trên nhiều hệ thống đường ống ngang hoặc đứng để giữ cặn trước các thiết bị như van hoặc máy bơm.

Basket Strainer (Bộ lọc giỏ)

Có phần tử lọc dạng giỏ lớn, phù hợp với các hệ thống đòi hỏi diện tích bề mặt lọc lớn để giữ lượng cặn nhiều. Thiết kế này mang lại sự thuận tiện vượt trội trong các thao tác tháo lắp và vệ sinh định kỳ.

Suction Strainer (Bộ lọc đầu hút)

Được chuyên dùng đặt tại khu vực đầu hút của máy bơm trong một số cấu hình đặc thù, giúp giữ lại rác thô kích thước lớn nhưng đòi hỏi phải tính toán kỹ diện tích lọc để tránh gây sụt áp đường hút.

Foot Valve có lưới lọc (Rúp bê)

Kết hợp đồng thời chức năng giữ cột nước mồi cho máy bơm và ngăn chặn rác lớn xâm nhập vào đường ống hút từ nguồn nước ngầm hoặc bể chứa.

Cartridge Filter (Bộ lọc lõi)

Sử dụng các lõi lọc tinh dạng nguyên khối, được ứng dụng khi hệ thống yêu cầu mức độ lọc tinh khắt khe hơn để bảo vệ các dòng bơm công nghệ cao.

Lọc bơm nên lắp ở đầu hút hay đầu đẩy?

Lắp bộ lọc ở đường hút (Suction side)

• Ưu điểm: Ngăn chặn tuyệt đối tạp chất lọt vào bên trong máy bơm, bảo vệ cánh bơm và phớt làm kín khỏi nguy cơ trầy xước, mài mòn.

• Lưu ý kỹ thuật: Bộ lọc đặt ở đầu hút rất dễ gây ra hiện tượng sụt áp (tổn thất áp suất) nếu chọn sai kích thước hoặc để lưới bị bẩn, từ đó có thể dẫn đến hiện tượng xâm thực (cavitation) gây hư hỏng máy bơm.

Lắp bộ lọc ở đường đẩy (Discharge side)

• Ưu điểm: Bảo vệ hiệu quả các thiết bị đắt tiền phía sau như van điều khiển, thiết bị trao đổi nhiệt, đồng hồ đo hoặc các công đoạn xử lý tiếp theo.

• Lưu ý kỹ thuật: Nếu mục tiêu tối thượng là bảo vệ chính cỗ máy bơm khỏi rác từ nguồn, việc đặt bộ lọc ở đầu đẩy sẽ không ngăn được cặn phá hoại cánh bơm.

Do đó, vị trí lắp đặt lọc bơm không bao giờ tuân theo một quy tắc cứng nhắc mà phải được quyết định dựa trên loại bơm, điều kiện dòng hút, độ sạch của nguồn nước và yêu cầu bảo vệ thực tế.

Hướng dẫn cách chọn kích thước lọc bơm chuẩn xác

Việc lựa chọn kích thước bộ lọc đòi hỏi sự đánh giá thấu đáo từ nhiều thông số kỹ thuật:

• Kích thước đường ống: Lọc bơm cần tương thích tuyệt đối về thông số DN, inch và kiểu kết nối của đường ống hệ thống.

• Lưu lượng hệ thống: Lựa chọn bộ lọc quá nhỏ sẽ làm thắt cổ chai dòng chảy, làm tăng tốc độ dòng, gây tổn thất áp suất lớn và làm giảm hiệu suất làm việc của bơm.

• Diện tích lọc: Diện tích bề mặt lưới lọc càng lớn thì khả năng chứa cặn càng cao, kéo dài thời gian giữa các lần bảo trì và giảm thiểu tổn thất áp suất.

Insight chuyên gia: Tuyệt đối không chọn mua lọc bơm chỉ dựa vào thông số DN. Hai bộ lọc có cùng DN hoàn toàn có thể sở hữu diện tích lọc, kích thước mắt lưới (mesh) và khả năng chứa cặn khác nhau một trời một vực.

Lựa chọn kích thước mắt lưới (Mesh filter) như thế nào là hợp lý?

Thông số mesh càng cao thường tương ứng với kích thước lỗ lọc càng nhỏ, nghĩa là khả năng lọc càng tinh. Tuy nhiên, việc chọn lưới quá mịn có thể mang lại tác dụng ngược: bộ lọc nhanh chóng bị nghẹt, làm tăng đột ngột tổn thất áp suất và bóp nghẹt lưu lượng của máy bơm. Ngược lại, lưới quá thô sẽ bỏ lọt các hạt cặn nhỏ gây hại cho thiết bị.

Mục tiêu cốt lõi khi chọn độ mịn của lọc bơm không phải là tìm bộ lọc tinh nhất, mà là chọn mức lọc đủ để bảo vệ an toàn cho máy bơm nhưng vẫn đảm bảo điều kiện thủy lực dòng chảy thông suốt.

So sánh Y Strainer và Basket Strainer cho hệ thống bơm

Không có loại nào là tối ưu tuyệt đối cho mọi trường hợp. Việc lựa chọn phụ thuộc vào lưu lượng thực tế, không gian kỹ thuật, tính chất chất lượng nước và tần suất bảo trì định kỳ của nhà máy.

Khi nào cần sử dụng lọc bơm?

• Nguồn nước có chứa nhiều cặn thô: Các nguồn nước lấy từ giếng khoan, ao hồ, bể chứa hở hoặc các hệ thống tuần hoàn kín.

• Bảo vệ các dòng bơm công suất lớn: Khi cần loại bỏ triệt để nguy cơ mài mòn cánh bơm, kẹt rotor hoặc phá hủy phớt nước.

• Hệ thống có nhiều thiết bị nhạy cảm phía sau: Lọc bơm đóng vai trò là chiếc khiên bảo vệ các loại van điện từ, van bi, thiết bị trao đổi nhiệt và đồng hồ đo áp suất.

Những sai lầm thường gặp khi sử dụng bộ lọc cho máy bơm

• Sai lầm 1: Chọn lọc bơm có kích thước quá nhỏ so với lưu lượng bơm, làm tăng mạnh tổn thất áp suất đường hút.

• Sai lầm 2: Chọn lưới lọc quá mịn khiến thiết bị nhanh chóng bị tắc nghẽn chỉ sau thời gian ngắn vận hành.

• Sai lầm 3: Bỏ qua việc vệ sinh bảo trì định kỳ, để cặn bám đặc gây nghẽn dòng chảy.

• Sai lầm 4: Lắp ngược chiều mũi tên chỉ hướng dòng chảy, làm giảm tuổi thọ và hiệu suất của lưới lọc.

• Sai lầm 5: Không đánh giá đúng điều kiện chân không ở đường hút, dẫn đến hiện tượng xâm thực bơm.

• Sai lầm 6: Chỉ chăm chăm nhìn vào giá thành rẻ mà bỏ qua các yếu tố về vật liệu, áp suất chịu lực và tính chất hóa học của chất lỏng.

Hướng dẫn các bước lựa chọn lọc bơm chuẩn kỹ thuật

1. Bước 1: Xác định rõ loại máy bơm: Làm rõ dòng bơm ly tâm, bơm tăng áp, bơm chìm hay bơm hóa chất công nghiệp.

2. Bước 2: Xác định mục tiêu bảo vệ: Định hình rõ bộ lọc dùng để bảo vệ đầu hút của bơm hay bảo vệ các thiết bị ở nhánh đẩy.

3. Bước 3: Kiểm tra tính chất chất lượng chất lỏng: Đánh giá hàm lượng cặn, độ ăn mòn, nhiệt độ và độ nhớt của dòng lưu chất.

4. Bước 4: Tính toán lưu lượng và kích thước ống: Đảm bảo bộ lọc đáp ứng trọn vẹn công suất lưu lượng mà không gây thắt cổ chai dòng chảy.

5. Bước 5: Lựa chọn mức độ lọc phù hợp: Căn cứ vào kích thước hạt tạp chất cần loại bỏ để chọn thông số mesh chuẩn.

6. Bước 6: Chọn vật liệu cấu thành: Cân nhắc giữa inox (SS304/SS316), gang cầu, thép carbon hay nhựa PVC tùy theo môi trường vận hành.

7. Bước 7: Kiểm tra khả năng bảo trì thực tế: Đảm bảo không gian lắp đặt thông thoáng để kỹ thuật viên dễ dàng tháo mở và vệ sinh lưới lọc.

Checklist kiểm tra trước khi mua lọc bơm

• Đã xác định chính xác chủng loại máy bơm sử dụng.

• Đã phân tích rõ đặc tính và nhiệt độ của chất lỏng.

• Đã xác định đúng đường kính danh nghĩa của ống (DN/NPS).

• Đã tính toán chuẩn xác lưu lượng vận hành tối đa.

• Đã xác định rõ vị trí lắp đặt (đường hút hay đường đẩy).

• Đã xác định kích thước hạt tạp chất cần giữ lại.

• Đã lựa chọn mức độ lọc (mesh) phù hợp.

• Đã kiểm tra chỉ số tổn thất áp suất qua bộ lọc.

• Đã kiểm tra vật liệu chế tạo thân và lưới lọc tương thích.

• Đã kiểm tra giới hạn áp suất và nhiệt độ làm việc.

• Đã đối chiếu kiểu kết nối ren, bích hay hàn.

• Đã tính toán không gian thao tác tháo lắp bảo trì thực tế.

Câu hỏi thường gặp về filter for pump

Filter for pump chính xác là gì?

Đây là thiết bị lọc gắn trong hệ thống đường ống trước hoặc sau máy bơm nhằm giữ lại các tạp chất rắn, cặn bẩn, giúp bảo vệ máy bơm và các thiết bị vận hành an toàn.

Có bắt buộc phải lắp lọc bơm ở trước máy bơm không?

Trong nhiều hệ thống, việc lắp bộ lọc ở đường hút là cần thiết để chặn rác bảo vệ cánh bơm. Tuy nhiên, việc này phải được tính toán kỹ lưỡng về kích thước để tránh gây ra hiện tượng sụt áp và xâm thực bơm.

Mắt lưới lọc (mesh) của lọc bơm càng mịn có phải càng tốt không?

Không hẳn. Lưới quá mịn sẽ rất nhanh bị nghẹt cặn, gây tăng trở lực dòng chảy và làm giảm lưu lượng nước. Độ mịn phải được chọn vừa vặn theo yêu cầu thực tế của hệ thống.

Y Strainer có thể dùng làm lọc bơm được không?

Hoàn toàn được. Y Strainer là một trong những giải pháp lọc bơm phổ biến nhất nhờ thiết kế nhỏ gọn, chi phí tối ưu và khả năng lọc cặn hiệu quả cho nhiều hệ thống đường ống.

Bao lâu nên tiến hành vệ sinh lọc bơm một định kỳ?

Chu kỳ vệ sinh phụ thuộc hoàn toàn vào mức độ cặn bẩn của nguồn chất lỏng và lưu lượng vận hành. Kỹ sư nên theo dõi đồng hồ đo áp suất trước và sau bộ lọc để quyết định thời điểm xả cặn hoặc tháo lưới vệ sinh hợp lý.

Kết luận

Filter for pump đóng vai trò là "tấm khiên" sống còn giúp ngăn chặn cặn bẩn và tạp chất rắn xâm nhập vào máy bơm cũng như toàn bộ hệ thống đường ống. Khi tiến hành lựa chọn thiết bị, việc đánh giá đồng thời loại bơm, vị trí lắp đặt, tính chất lưu chất, kích thước tạp chất, lưu lượng và tổn thất áp suất là điều kiện kiên quyết.
