Y Lọc DN100: Giải Pháp Bảo Vệ Hệ Thống Đường Ống Khỏi Cặn Bẩn Và Rác Thải

Y lọc DN100 làgì? Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về y lọc dn 100, giúp bạn hiểu rõ tại sao đây lại là thiết bị "nhỏ nhưng có võ" và làm thế nào để lựa chọn được sản phẩm tối ưu nhất cho công trình của mình.

Y lọc DN100 là gì?

Y lọc DN 100 (tên tiếng Anh: Y-Strainer DN100) là thiết bị lọc cơ học được lắp đặt trên đường ống nhằm loại bỏ các tạp chất rắn ra khỏi dòng lưu chất. Tên gọi "Y lọc" xuất phát từ hình dáng bên ngoài của thiết bị, với một nhánh lọc nằm xiên tạo thành chữ Y đặc trưng.

Về thông số kích thước, DN100 là đường kính danh nghĩa (Diameter Nominal), tương đương với đường ống có kích thước ngoài xấp xỉ 114mm (hệ inch là 4"). Thiết bị này đóng vai trò như một màng chắn bảo vệ, đảm bảo dòng nước, dầu hoặc khí đi qua các thiết bị đo lường (như đồng hồ nước) và thiết bị cơ khí (như van giảm áp, máy bơm) luôn sạch sẽ, tránh hiện tượng mài mòn và tắc nghẽn.

Nguyên lý hoạt động của y lọc

Cấu tạo của một bộ y lọc DN100 tiêu chuẩn bao gồm ba phần chính: Thân lọc (thường bằng gang hoặc inox), Lưới lọc (vật liệu thép không gỉ) và Nắp xả cặn.

Nguyên lý vận hành của thiết bị cực kỳ đơn giản nhưng hiệu quả:

1. Khi dòng lưu chất chảy vào cửa vào của van, nó buộc phải đi xuyên qua khoang chứa lưới lọc.

2. Tại đây, lưới lọc với các mắt lưới có kích thước xác định sẽ giữ lại toàn bộ rác, cặn bẩn, sỏi đá.

3. Dòng nước sạch sau đó thoát ra qua cửa ra để tiếp tục hành trình trong đường ống.

Điểm ưu việt của y lọc chính là khả năng vệ sinh tại chỗ. Nhờ thiết kế nhánh xiên, cặn bẩn sẽ tích tụ ở phần đáy túi lưới. Khi cần bảo trì, kỹ thuật viên chỉ cần tháo nắp xả mà không cần phải dỡ bỏ toàn bộ thân van ra khỏi hệ thống đường ống.

Các loại y lọc DN100 phổ biến trên thị trường

Tùy vào tính chất của lưu chất và ngân sách đầu tư, bạn có thể lựa chọn các dòng y lọc DN 100 dựa trên chất liệu và tiêu chuẩn kết nối sau:

1. Phân loại theo chất liệu

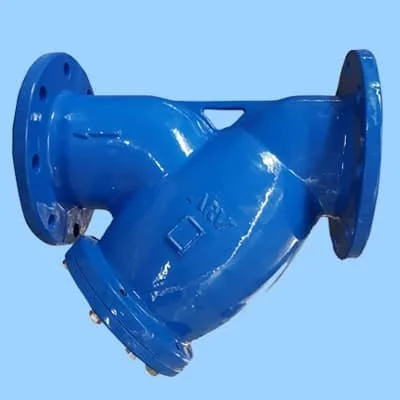

• Y lọc gang (Cast Iron/Ductile Iron): Đây là loại phổ biến nhất trong hệ thống cấp thoát nước dân dụng và PCCC. Gang có ưu điểm là giá thành rẻ, khả năng chịu lực nén tốt và độ bền đủ dùng cho các môi trường nước trung tính.

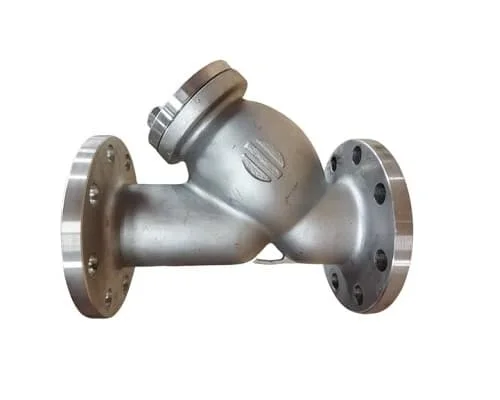

• Y lọc Inox (SUS304, SUS316): Chuyên dùng cho ngành thực phẩm, đồ uống hoặc hóa chất. Inox giúp chống ăn mòn tuyệt đối và đảm bảo vệ sinh an toàn thực phẩm.

• Y lọc thép (Cast Steel): Thường xuất hiện trong các hệ thống hơi nóng (steam) hoặc dầu nóng có nhiệt độ và áp suất cực cao, nơi mà gang không thể đáp ứng được.

2. Tiêu chuẩn mặt bích

Vì kích thước DN100 khá lớn, thiết bị này hầu hết sử dụng kiểu kết nối mặt bích. Bạn cần lưu ý chọn đúng tiêu chuẩn mặt bích để lắp vừa với hệ thống hiện có:

• Tiêu chuẩn Nhật Bản (JIS 10K, 20K)

• Tiêu chuẩn Anh (BS PN10, PN16)

• Tiêu chuẩn Mỹ (ANSI Class 150, 300)

Giải thích chuyên gia: Trong thực tế tại Việt Nam, y lọc gang tiêu chuẩn BS PN16 là dòng sản phẩm "quốc dân" nhờ sự cân bằng giữa khả năng chịu áp lực và chi phí đầu tư. Tuy nhiên, nếu hệ thống có chứa nồng độ axit nhẹ, việc nâng cấp lên y lọc inox là bắt buộc để tránh tình trạng thân van bị rỗ và thủng sau vài tháng sử dụng.

Thông số kỹ thuật cần biết khi lựa chọn

Để bài toán kỹ thuật được giải quyết triệt để, bạn cần nắm vững các thông số của y lọc DN 100:

• Kích thước: DN100 (~ 114mm ngoài).

• Áp lực làm việc: Phổ biến nhất là PN16 (16 bar), đủ cho hầu hết các tòa nhà cao tầng và nhà máy.

• Kích thước mắt lưới (Mesh): Đây là thông số quan trọng nhất. Mesh dao động từ 20 đến 100 lỗ trên mỗi inch vuông.

  • Mesh quá nhỏ: Lọc rất sạch nhưng gây sụt áp mạnh và nhanh tắc, buộc phải vệ sinh liên tục.

  • Mesh quá lớn: Không lọc được các hạt cặn mịn, gây nguy hiểm cho thiết bị phía sau.

• Nhiệt độ: Gang thường chịu đến 120°C, trong khi inox hoặc thép có thể chịu trên 250°C.

Insight: Một sai lầm kinh điển là chọn y lọc có lưới quá mịn cho hệ thống nước thải. Kết quả là chỉ sau 1 ngày vận hành, áp lực nước ở đầu ra giảm xuống gần bằng 0 do lưới bị "bít kín" hoàn toàn bởi rác mịn.

So sánh y lọc DN 100 với các loại lọc khác

Khi nào nên dùng y lọc và khi nào nên dùng loại lọc khác?

Y lọc DN100 là sự lựa chọn tối ưu cho các hệ thống có lưu tốc dòng chảy cao và yêu cầu sự nhỏ gọn. Trong khi đó, lọc giỏ thường chỉ dùng cho các trạm bơm nước thô đầu nguồn nơi lượng rác thải cực lớn.

Ứng dụng thực tế: Tại sao hệ thống của bạn cần y lọc?

Y lọc DN 100 không đơn thuần là một phụ kiện, nó là "bảo hiểm" cho các thiết bị sau:

1. Trước máy bơm: Ngăn sỏi đá chém hỏng cánh bơm.

2. Trước van giảm áp/van điều khiển: Ngăn cặn bẩn bám vào màng van, gây hở van hoặc kẹt van.

3. Trước đồng hồ đo lưu lượng: Đảm bảo độ chính xác của phép đo và bảo vệ tuabin đồng hồ.

4. Hệ thống HVAC: Bảo vệ các bộ trao đổi nhiệt khỏi bị đóng cặn, giúp duy trì hiệu suất làm lạnh/sưởi ấm.

Những sai lầm thường gặp khi sử dụng y lọc

Nhiều chủ đầu tư thường phàn nàn về hiệu quả của y lọc, nhưng thực tế lỗi nằm ở khâu vận hành:

• Lắp sai chiều dòng chảy: Trên thân y lọc luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến cặn không đi vào túi lưới mà bám thẳng vào đường ống chính.

• Quên vệ sinh định kỳ: Y lọc không thể "tự làm sạch". Nếu không xả cặn định kỳ, áp lực hệ thống sẽ tăng cao gây nổ ống hoặc cháy bơm.

• Không lắp y lọc cho nước sạch: Nhiều người nghĩ nước sạch thì không cần lọc. Tuy nhiên, rỉ sét từ bồn chứa hoặc cát từ đường ống ngầm vẫn có thể xuất hiện bất cứ lúc nào.

Cách chọn y lọc DN 100 chuẩn chuyên gia

Để chọn được sản phẩm ưng ý, hãy thực hiện theo checklist sau:

• [ ] Môi trường sử dụng: Nước thải (Gang), Nước sạch/Thực phẩm (Inox), Hơi nóng (Thép).

• [ ] Áp lực hệ thống: Đo áp lực đỉnh để chọn PN phù hợp (thường PN16 là an toàn).

• [ ] Kiểu kết nối: Kiểm tra tiêu chuẩn mặt bích của van/ống hiện có (JIS, BS hay ANSI).

• [ ] Kích thước mắt lưới: Dựa vào thiết bị cần bảo vệ (đồng hồ cần lưới mịn hơn máy bơm).

• [ ] Nguồn gốc xuất xứ: Ưu tiên các thương hiệu có chứng chỉ CO/CQ rõ ràng như Shinyi, ARV, hoặc các dòng cao cấp từ Châu Âu/Nhật Bản.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

1. Vị trí lắp đặt: Nên lắp theo phương ngang hoặc phương thẳng đứng (nhưng hướng dòng chảy phải từ trên xuống) để trọng lực giúp cặn rơi vào túi lọc.

2. Khoảng cách bảo trì: Phải để một khoảng trống phía dưới nhánh chữ Y để có thể tháo nắp và rút lưới lọc ra ngoài.

3. Vệ sinh: Tần suất vệ sinh tùy thuộc vào độ bẩn của nước. Ban đầu nên kiểm tra 1 tuần/lần, sau đó điều chỉnh theo thực tế. Khi vệ sinh, hãy tắt bơm và đóng các van chặn hai đầu.

FAQ: Câu hỏi thường gặp về y lọc DN 100

1. DN100 tương đương bao nhiêu inch và phi bao nhiêu?

DN100 tương đương với 4 inch. Nếu tính theo đường kính ngoài của ống nhựa/thép thường dùng tại Việt Nam, nó xấp xỉ Phi 114mm.

2. Bao lâu nên vệ sinh y lọc một lần?

Đối với hệ thống nước sạch, định kỳ 3-6 tháng. Đối với hệ thống nước sản xuất hoặc nước thô, có thể cần vệ sinh hàng tháng.

3. Y lọc DN 100 có làm giảm áp lực nước không?

Có, nhưng nếu bạn chọn kích thước mắt lưới phù hợp, độ sụt áp là không đáng kể (thường dưới 0.1 bar).

4. Có thể lắp y lọc quay ngược lên trên không?

Tuyệt đối không. Nếu quay nhánh chữ Y lên trên, cặn bẩn sẽ rơi ngược lại đường ống chính khi bạn dừng dòng chảy, làm mất tác dụng của bộ lọc.

Kết luận

Đầu tư một bộ y lọc DN100 chất lượng là phương án tiết kiệm nhất để bảo vệ khối tài sản hàng trăm triệu đồng của hệ thống máy bơm và van công nghiệp. Việc hiểu đúng về vật liệu, thông số lưới lọc và duy trì thói quen bảo trì định kỳ sẽ giúp y lọc DN100 của bạn vận hành bền bỉ, giảm thiểu tối đa rủi ro dừng máy ngoài ý muốn.
