Tiêu Chuẩn Bích JIS Là Gì? Cách Đọc Thông Số & Áp Dụng Cho Van Inox 304 Phi 34

Hãy tưởng tượng bạn vừa đặt mua một chiếc van inox 304 phi 34 cao cấp cho hệ thống xử lý nước. Khi hàng về đến xưởng, đội kỹ thuật loay hoay cả buổi vẫn không thể lắp vào đường ống sẵn có vì các lỗ bulong bị lệch nhau vài milimet. Đây là kịch bản "ác mộng" cực kỳ phổ biến trong cơ khí đường ống do nhầm lẫn về tiêu chuẩn mặt bích JIS, DIN hoặc ANSI.

Việc hiểu sai hoặc chọn nhầm tiêu chuẩn mặt bích không chỉ gây lãng phí ngân sách mà còn làm đình trệ toàn bộ tiến độ dự án. Trong bài viết chuyên sâu này, chúng ta sẽ cùng giải mã chi tiết về tiêu chuẩn mặt bích JIS và cách áp dụng chuẩn xác nhất cho dòng van phi 34.

1. Tiêu chuẩn bích JIS là gì?

Tiêu chuẩn mặt bích JIS (viết tắt của Japanese Industrial Standards) là bộ tiêu chuẩn công nghiệp Nhật Bản quy định cụ thể về kích thước, vật liệu và thông số kỹ thuật của mặt bích. Đây là "ngôn ngữ chung" của ngành cơ khí Châu Á, giúp các nhà sản xuất chế tạo ra các linh kiện có khả năng lắp lẫn hoàn hảo.

Trong hệ thống đường ống, bích JIS không chỉ đơn thuần là một tấm kim loại hình tròn. Nó quy định chặt chẽ các yếu tố: đường kính ngoài, số lượng lỗ bulong, đường kính tâm lỗ (PCD) và độ dày bích. Các ký hiệu phổ biến bạn thường thấy là JIS 5K, JIS 10K, JIS 16K, JIS 20K – trong đó con số đi kèm chữ "K" đại diện cho mức áp suất làm việc định mức của mặt bích đó.

2. Bản chất và nguyên lý của tiêu chuẩn bích jis trong hệ thống van

Mặt bích đóng vai trò là "khớp nối cơ khí tiêu chuẩn hóa". Thay vì hàn chết các thiết bị, mặt bích cho phép chúng ta kết nối van, máy bơm và đường ống một cách linh hoạt thông qua hệ thống bulong.

Nguyên lý vận hành: Khi hai mặt bích được ép sát vào nhau, một lớp gioăng (gasket) sẽ được đặt ở giữa để làm kín. Việc siết chặt các bulong theo đúng lực quy định sẽ tạo ra sự kết nối kín khít tuyệt đối, ngăn chặn rò rỉ chất lưu dưới áp suất cao. Nếu tiêu chuẩn bích bị sai lệch, lực ép sẽ không đều, dẫn đến hiện tượng xì hở ngay khi hệ thống vận hành.

3. Phân tích chuyên sâu các loại tiêu chuẩn bích jis phổ biến

Hiện nay trên thị trường tồn tại ba "ông lớn" về tiêu chuẩn bích. Việc nắm rõ sự khác biệt giữa chúng là chìa khóa để tránh sai lầm khi mua hàng.

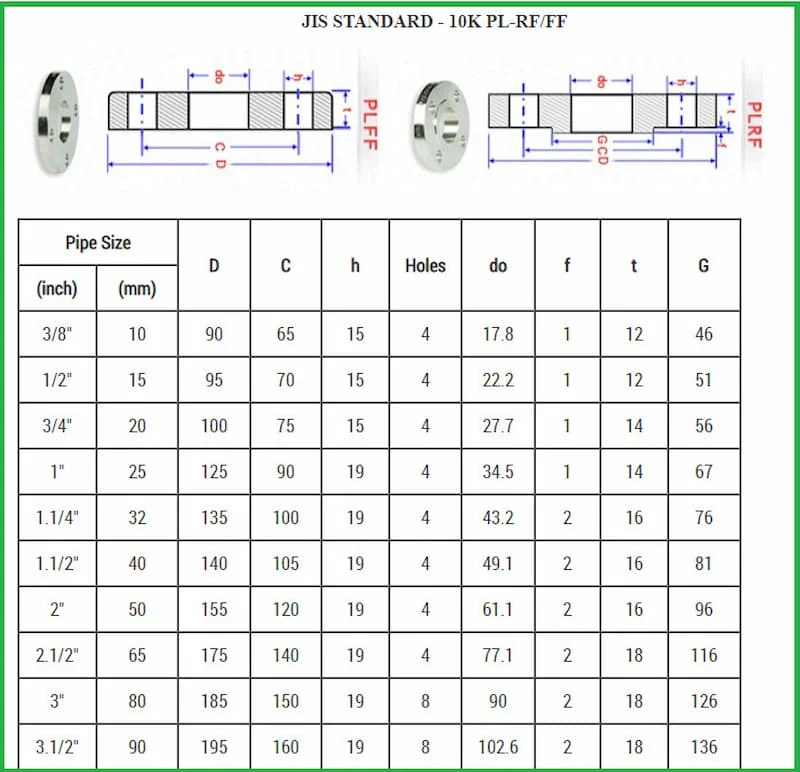

Bảng so sánh JIS với các tiêu chuẩn quốc tế

Insight chuyên gia: Một mặt bích JIS 10K và DIN PN10 nhìn qua có vẻ rất giống nhau, nhưng thực tế không thể lắp chung vì đường kính tâm lỗ (PCD) của chúng lệch nhau. Đừng bao giờ chủ quan chỉ đo đường kính ngoài của bích để kết luận tiêu chuẩn.

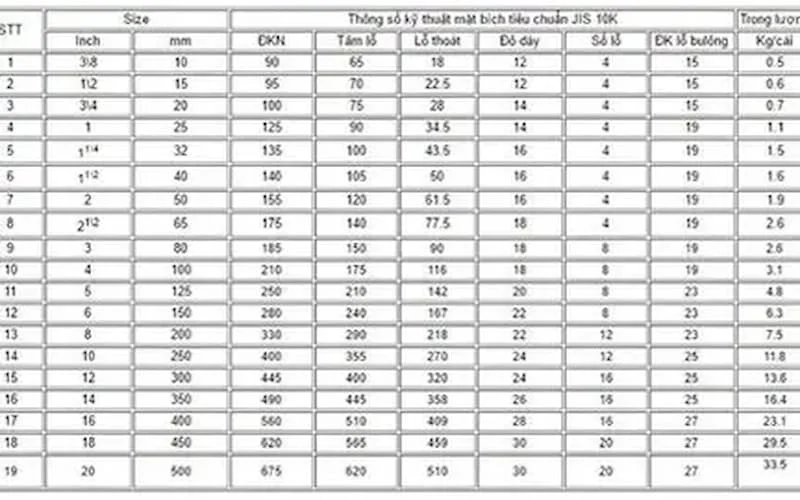

Thông số kỹ thuật quan trọng của bích JIS

Để đọc hiểu một bản vẽ kỹ thuật hoặc catalog van, bạn cần nắm rõ:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống (ví dụ DN25).

• K (Pressure): Khả năng chịu áp (ví dụ 10K tương đương áp suất làm việc ~10 kg/cm²).

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất để lắp khớp lỗ.

• Số lỗ bulong: Phụ thuộc vào kích thước DN và cấp áp suất K.

4. Tại sao cần chọn đúng tiêu chuẩn bích jis cho van inox 304 phi 34?

Phi 34 là cách gọi dân dụng của ống có đường kính ngoài xấp xỉ 34mm, tương đương với kích thước DN25 hoặc 1 inch. Đối với dòng van inox 304 phi 34, tiêu chuẩn bích phổ biến nhất thường là JIS 10K.

Tại sao phải tuyệt đối chính xác?

1. Tránh rò rỉ: Chỉ cần sai lệch 1-2mm ở tâm lỗ bulong, bạn sẽ không thể xỏ bulong qua, hoặc nếu cố tình "chế" lại sẽ gây mất cân bằng lực, làm hỏng gioăng và gây rò rỉ.

2. Độ bền vật liệu: Van inox 304 thường dùng cho môi trường hóa chất hoặc nước sạch. Nếu lắp bích sai tiêu chuẩn dẫn đến rung lắc, sự ăn mòn điện hóa và mỏi cơ khí sẽ xảy ra nhanh hơn tại các điểm nối.

3. Tương thích hệ thống: Nếu nhà máy của bạn lắp máy móc theo tiêu chuẩn Nhật (JIS), việc mua nhầm van bích ANSI sẽ khiến bạn phải tốn thêm chi phí mua "bích chuyển đổi" (adapter) rất tốn kém và cồng kềnh.

5. Ứng dụng thực tế và những sai lầm cần tránh

Mặt bích tiêu chuẩn JIS thường xuất hiện dày đặc trong các hệ thống phòng cháy chữa cháy (PCCC), xử lý nước thải công nghiệp và đặc biệt là trong các nhà máy có vốn đầu tư từ Nhật Bản, Hàn Quốc hoặc Đài Loan.

Sai lầm thường gặp khi mua van/bích:

• Chỉ cung cấp kích thước phi: Khách hàng thường chỉ nói "bán cho tôi van phi 34", nhưng không nói rõ áp suất 5K hay 10K. Kết quả là bích quá mỏng hoặc quá dày không khớp với hệ thống cũ.

• Nhầm lẫn giữa các tiêu chuẩn: Tự ý khoan thêm lỗ trên mặt bích JIS để cố lắp vào ống DIN. Việc này làm suy yếu cấu trúc bích và mất bảo hành thiết bị.

• Bỏ qua vật liệu: Dùng bích sắt cho van inox 304. Điều này gây ra hiện tượng ăn mòn tại điểm tiếp xúc, làm hỏng van inox đắt tiền chỉ sau một thời gian ngắn.

6. Checklist: Cách đọc và chọn tiêu chuẩn bích JIS chuẩn 100%

Trước khi chốt đơn hàng, hãy kiểm tra danh sách sau:

1. Xác định kích thước ống: Ống phi 34mm → chọn DN25.

2. Xác định áp suất hệ thống: Nếu máy bơm đẩy áp 7-8 bar → chọn JIS 10K (chịu được 10 bar).

3. Đo đạc thực tế (Nếu thay thế):

   • Đếm số lỗ bulong (thường DN25 JIS 10K có 4 lỗ).

   • Đo đường kính tâm lỗ (PCD).

4. Kiểm tra môi chất: Dùng nước sạch hay hóa chất để chọn vật liệu bích (inox 304, 316 hay thép carbon).

Lưu ý khi lắp đặt:

• Luôn dùng đúng loại gioăng (gioăng cao su cho nước, gioăng teflon cho hóa chất).

• Siết bulong theo sơ đồ hình sao (đối xứng) để mặt bích được ép đều.

• Kiểm tra định kỳ các mối nối để siết lại nếu có hiện tượng rung lắc.

7. Giải đáp các câu hỏi thường gặp (FAQ)

Câu 1: JIS 10K là gì?

Đáp: Là tiêu chuẩn bích Nhật Bản chịu được áp suất làm việc tối đa là 10 kg/cm² ở điều kiện nhiệt độ bình thường.

Câu 2: Bích JIS có lắp vừa với bích DIN được không?

Đáp: Không. Mặc dù cả hai đều dùng đơn vị mm, nhưng thông số PCD và độ dày bích khác nhau nên không thể lắp khớp hoàn toàn.

Câu 3: Phi 34 là DN bao nhiêu?

Đáp: Phi 34 tương đương với kích thước danh nghĩa DN25 (hệ inch là 1").

Câu 4: Làm sao phân biệt nhanh bích JIS bằng mắt thường?

Đáp: Thông thường trên vành mặt bích hoặc thân van sẽ có đúc nổi ký hiệu "JIS 10K" hoặc "10K". Bạn cũng có thể dựa vào số lỗ bulong và độ dày để phán đoán.

Kết luận

Tiêu chuẩn mặt bích JIS là yếu tố "xương sống" đảm bảo sự an toàn và hiệu quả cho hệ thống đường ống. Việc hiểu rõ bản chất của nó giúp bạn tiết kiệm thời gian, tiền bạc và tránh được những hỏng hóc kỹ thuật không đáng có.

Nếu bạn đang tìm mua van inox 304 phi 34 hoặc cần tư vấn sâu hơn về cách chọn mặt bích phù hợp cho dự án của mình, đừng ngần ngại thực hiện các bước sau:
