Van Clape: Giải Pháp Tối Ưu Ngăn Dòng Chảy Ngược Và Bảo Vệ Hệ Thống Bơm

Van clape là gì? Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật về van cửa lật, giúp bạn hiểu rõ nguyên lý vận hành và cách lựa chọn chuẩn xác nhất để bảo vệ an toàn cho mọi công trình.

Van clape là gì?

Van clape (hay còn được viết là van clapet, bắt nguồn từ thuật ngữ tiếng Pháp) thực chất là tên gọi kỹ thuật của dòng van cửa lật. Đây là thiết bị cơ khí được lắp đặt trên đường ống với mục đích duy nhất: cho phép dòng lưu chất (nước, khí, hóa chất) chỉ đi theo một hướng xác định và tự động đóng kín để ngăn dòng chảy ngược lại.

Điểm đặc trưng của van cửa lật chính là tính tự động hóa hoàn toàn. Khác với van bi hay van cổng cần lực tác động từ con người hoặc bộ điều khiển điện, van cửa lật vận hành dựa trên chính áp lực của dòng chảy. Khi áp suất đầu vào đủ lớn, nó đẩy đĩa van mở ra; khi dòng chảy dừng lại hoặc có xu hướng quay ngược, trọng lực hoặc lực lò xo sẽ ngay lập tức kéo đĩa van đóng lại, tạo thành một lá chắn kiên cố bảo vệ các thiết bị phía trước như máy bơm, đồng hồ nước hoặc các bồn chứa cao áp.

Nguyên lý hoạt động của van clape

Để vận hành bền bỉ trong môi trường áp lực cao, một bộ van cửa lật tiêu chuẩn thường có cấu tạo gồm: Thân van (chịu áp), Đĩa van (bộ phận ngăn dòng) và bộ phận hỗ trợ đóng (có thể là trục bản lề hoặc lò xo).

Nguyên lý hoạt động của van được mô tả theo hai trạng thái đối lập:

• Trạng thái mở: Khi máy bơm hoạt động, áp suất dòng chảy thuận tạo ra một lực đẩy thắng được trọng lượng của đĩa van (hoặc lực nén của lò xo). Đĩa van sẽ lật lên hoặc lùi lại, tạo khoảng trống cho lưu chất đi qua.

• Trạng thái đóng: Ngay khi máy bơm ngừng, áp suất dòng chảy thuận mất đi. Lúc này, trọng lực tự thân của đĩa van cộng với áp suất của dòng nước đang có xu hướng dội ngược sẽ ép chặt đĩa van vào ghế van (valve seat).

Sự tinh tế của van cửa lật nằm ở chỗ nó phản ứng cực nhanh với sự thay đổi áp suất. Nhờ cơ chế này, nó không chỉ ngăn thất thoát nước mà còn là thiết bị giảm chấn, bảo vệ hệ thống khỏi những cú sốc áp suất cực mạnh có thể gây nứt vỡ đường ống.

Các loại van cửa lật phổ biến hiện nay

Tùy vào quy mô hệ thống và đặc tính của lưu chất, van cửa lật được chia thành nhiều dòng chuyên dụng:

1. Phân loại theo cơ chế đóng mở

• Van lá lật (Swing Check Valve): Đĩa van gắn trên một trục bản lề và lật đi lật lại như một cánh cửa. Ưu điểm là ít cản trở dòng chảy, phù hợp cho hệ thống nước sạch có lưu lượng lớn.

• Van lò xo (Spring Check Valve): Sử dụng lực đàn hồi của lò xo để hỗ trợ đóng đĩa van. Loại này có thể lắp ở mọi vị trí (ngang, dọc, chéo) và có khả năng chống "nước va" tốt hơn van lá lật.

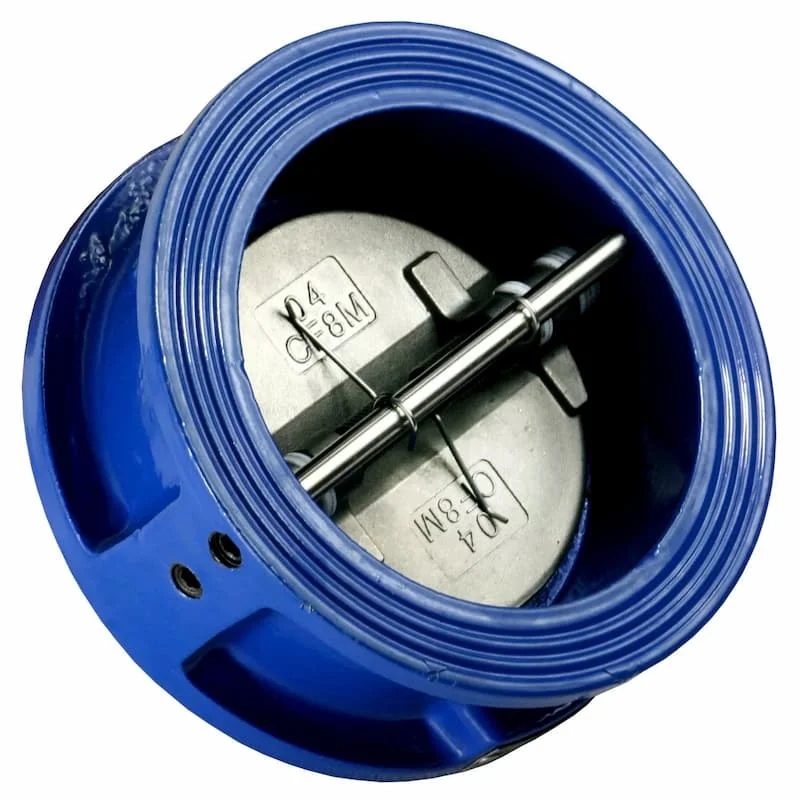

• Van đĩa (Disc Check Valve): Thiết kế mỏng, tiết kiệm diện tích, thường dùng kiểu kết nối kẹp (Wafer) giữa hai mặt bích.

2. Phân loại theo vật liệu và kết nối

• Vật liệu: Gang (dùng cho nước thải, PCCC), Inox (dùng cho hóa chất, thực phẩm), và Đồng (dùng cho dân dụng).

• Kiểu nối: Nối ren cho đường ống nhỏ (dưới DN50) và nối mặt bích cho các hệ thống công nghiệp lớn.

Insight chuyên gia: Van lò xo thường được ưu tiên ở các tòa nhà cao tầng vì đĩa van đóng lại nhờ lực lò xo trước khi dòng nước kịp đổ ngược về hoàn toàn, giúp triệt tiêu tiếng ồn và rung lắc mạnh – điều mà van lá lật khó thực hiện được ở vị trí thẳng đứng.

Thông số kỹ thuật quan trọng khi chọn mua

Việc lựa chọn van cửa lật không chỉ đơn thuần là nhìn vào kích thước ống. Bạn cần chú ý các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa (DN): Từ các size nhỏ như DN15 (1/2") cho gia đình đến DN500 cho các nhà máy thủy lợi.

• Áp lực làm việc (PN): Phổ biến là PN10, PN16, PN25. Nếu lắp van PN10 vào hệ thống có áp lực 12 bar, van sẽ không thể đóng kín và có nguy cơ biến dạng đĩa van.

• Nhiệt độ: Van inox có thể chịu nhiệt lên đến 200°C, trong khi các dòng van nhựa hoặc gang có gioăng cao su chỉ chịu được dưới 80°C.

Sai lầm thường gặp: Nhiều người chọn van quá lớn so với lưu lượng thực tế, khiến đĩa van không được mở hoàn toàn (fluttering), gây ra hiện tượng mài mòn nhanh chóng và tiếng ồn khó chịu trong quá trình vận hành.

So sánh van cửa lật với các loại van chặn thông thường

Tại sao không thể dùng van bi hay van cổng để thay thế van một chiều?

Van cửa lật đóng vai trò là một thiết bị an toàn. Trong khi van cổng được dùng để ngắt nước khi cần sửa chữa, thì van cửa lật đảm bảo rằng máy bơm của bạn không bị "đánh ngược" mỗi khi mất điện đột ngột.

Ứng dụng thực tế: Khi nào nhất thiết phải lắp van cửa lật?

Bạn sẽ cần đến van cửa lật trong những trường hợp sau:

1. Hệ thống bơm nước lên bồn: Lắp tại đầu ra của máy bơm để ngăn nước từ trên cao đổ ngược về làm hỏng máy khi bơm dừng.

2. Hệ thống bình nóng lạnh: Ngăn nước nóng giãn nở quay ngược lại làm hỏng đường ống nước lạnh hoặc đồng hồ đo.

3. Hệ thống PCCC: Đảm bảo áp suất trong đường ống luôn ổn định và không bị thất thoát về bể chứa.

4. Hệ thống xử lý nước thải: Ngăn chặn nước thải bẩn từ cống công cộng chảy ngược vào nhà khi có triều cường hoặc mưa lớn.

Những sai lầm phổ biến khiến van clape vô tác dụng

• Lắp ngược chiều: Đây là lỗi sơ đẳng nhất. Trên thân van cửa lật luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến nước không thể đi qua hệ thống.

• Dùng van lá lật cho hệ rung mạnh: Chốt bản lề của van lá lật rất dễ bị gãy nếu dòng chảy không ổn định. Với hệ thống này, van lò xo là lựa chọn bền bỉ hơn.

• Bỏ qua khâu bảo trì: Cặn bẩn, rác thải bám vào ghế van sẽ khiến đĩa van không thể đóng khít, dẫn đến hiện tượng rò rỉ ngược "ngầm" cực kỳ lãng phí.

Checklist cách chọn van cửa lật chuẩn từ chuyên gia

• [ ] Xác định lưu chất: Nước sạch, nước thải hay hóa chất để chọn vật liệu (Gang, Đồng, Inox).

• [ ] Kiểm tra vị trí lắp đặt: Lắp đứng hay lắp ngang để chọn loại (Lò xo hay Lá lật).

• [ ] Đúng kích thước DN: Phải khớp với đường ống để tránh sụt áp.

• [ ] Chỉ số áp suất PN: Phải cao hơn áp suất tối đa của hệ thống ít nhất 20%.

• [ ] Thương hiệu uy tín: Chọn các hãng có kiểm định chất lượng rõ ràng để đảm bảo độ nhạy của lò xo hoặc đĩa van.

Hướng dẫn lắp đặt và sử dụng đúng kỹ thuật

Để van cửa lật hoạt động hiệu quả nhất, hãy lưu ý:

1. Hướng mũi tên: Luôn lắp theo hướng mũi tên trùng với chiều nước đi từ nguồn đến thiết bị tiêu thụ.

2. Khoảng cách lắp đặt: Nên lắp van cách máy bơm hoặc các đoạn uốn cong ít nhất 5 lần đường kính ống để dòng chảy được ổn định trước khi đi qua van.

3. Vệ sinh định kỳ: Cứ mỗi 6-12 tháng, nên tháo van ra kiểm tra lưới lọc (nếu có) và độ kín của gioăng cao su.

4. Lắp thêm lọc y: Nếu nguồn nước có nhiều cặn rác, hãy lắp một chiếc lọc y phía trước van cửa lật để bảo vệ đĩa van không bị kẹt.

FAQ: Câu hỏi thường gặp về van cửa lật

1. Van cửa lật có phải là van một chiều không?

Đúng. "Clape" hay "Clapet" là cách gọi theo thuật ngữ kỹ thuật cũ, thực chất nó chính là dòng van một chiều (Check Valve).

2. Van cửa lật có cần cấp điện để hoạt động không?

Không. Van hoạt động hoàn toàn dựa trên quy luật áp suất cơ học, không tiêu tốn năng lượng điện.

3. Tại sao Van cửa lật của tôi phát ra tiếng kêu "cạch cạch"?

Tiếng kêu này thường do dòng chảy không ổn định làm đĩa van bị rung (chatter). Có thể do bạn chọn van quá lớn so với lưu lượng nước thực tế hoặc do nước va.

4. Nên chọn van lò xo hay van lá lật cho máy bơm gia đình?

Với máy bơm đẩy cao tầng, nên ưu tiên van lò xo để giảm thiểu tiếng ồn và bảo vệ đường ống tốt hơn khi bơm ngắt đột ngột.

Kết luận

Van cửa lật là một mắt xích nhỏ nhưng mang trọng trách cực lớn trong việc bảo vệ toàn bộ hạ tầng kỹ thuật của công trình. Một chiếc van chất lượng không chỉ giúp bạn yên tâm về độ bền của máy bơm mà còn ngăn chặn những rủi ro vỡ ống, tràn nước gây thiệt hại lớn về tài sản.
