Van 1 chiều DN125: Giải pháp tối ưu ngăn dòng chảy ngược cho hệ thống ống lớn

Van 1 chiều DN125 là gì? Trong vận hành các hệ thống bơm nước công nghiệp, một trong những kịch bản tồi tệ nhất mà các kỹ sư thường gặp phải là hiện tượng nước chảy ngược khi tắt bơm đột ngột. Với các đường ống kích thước lớn như van một chiều DN125, lưu lượng nước chuyển động là cực kỳ khổng lồ. Khi dòng chảy này dội ngược lại, nó tạo ra một áp lực kinh khủng lên cánh bơm, gây hỏng hóc cơ khí và dẫn đến hiện tượng "sốc áp" (water hammer) có thể làm vỡ đường ống hoặc hỏng các thiết bị đo lường đắt tiền. Để bảo vệ toàn diện hệ thống và duy trì hiệu suất vận hành bền bỉ, việc trang bị một bộ van một chiều DN125 chất lượng là yêu cầu bắt buộc. Đây không chỉ là thiết bị ngăn dòng đơn thuần, mà còn là "lá chắn" an toàn giúp chủ đầu tư tiết kiệm hàng trăm triệu đồng chi phí sửa chữa máy bơm và hạ tầng đường ống.

Van 1 chiều DN125 là gì?

Van một chiều DN125 (Check Valve DN125) là một thiết bị cơ khí được lắp đặt trên đường ống với chức năng duy nhất: cho phép lưu chất (nước, dầu, khí...) chỉ đi theo một hướng xác định và tự động đóng lại để ngăn chặn dòng chảy theo chiều ngược lại. Đây là loại van vận hành hoàn toàn tự động dựa trên động lực học của dòng chảy, không cần đến sự can thiệp của con người hay nguồn điện bên ngoài.

Về mặt kỹ thuật, ký hiệu DN125 đại diện cho "Diameter Nominal" – đường kính danh nghĩa của van là 125mm. Trong thực tế lắp đặt, kích thước này tương đương với đường ống có đường kính ngoài xấp xỉ 141mm (theo tiêu chuẩn hệ mét) hoặc khoảng 5 inch theo hệ đo lường Mỹ. Với kích cỡ này, van một chiều DN125 thường được sử dụng trong các hệ thống xử lý nước tập trung, các tòa nhà cao tầng hoặc các nhà máy sản xuất có công suất trung bình đến lớn, nơi lưu lượng nước đòi hỏi sự lưu thông mạnh mẽ và ổn định.

Nguyên lý hoạt động của van 1 chiều DN125

Cơ chế vận hành của van 1 chiều DN125 tuân thủ nguyên tắc chênh lệch áp suất cực kỳ logic và tin cậy:

• Trạng thái mở: Khi máy bơm hoạt động, áp lực của dòng lưu chất đẩy vào đĩa van. Khi áp lực này thắng được trọng lượng của đĩa van (hoặc lực lò xo), đĩa van sẽ bị đẩy ra khỏi vị trí ghế van, tạo khoảng trống cho chất lỏng đi qua.

• Trạng thái đóng: Ngay khi máy bơm dừng hoặc có sự cố tụt áp, áp lực dòng chảy thuận mất đi. Lúc này, trọng lực của đĩa van hoặc lực đàn hồi của lò xo (tùy loại van) sẽ đẩy đĩa van về lại vị trí cũ. Nếu có dòng nước dội ngược lại, chính áp lực của dòng chảy ngược đó sẽ ép chặt đĩa van vào ghế van, tạo thành một lớp màng ngăn tuyệt đối không cho nước đi qua.

Tại sao cơ chế này lại quan trọng? Vì nó diễn ra một cách tức thời và tự động. Trong các hệ thống ống DN125, tốc độ dòng chảy thường rất cao, chỉ cần một vài giây nước chảy ngược cũng đủ để làm hỏng ổ bi và cánh quạt máy bơm. Việc sử dụng chính năng lượng của dòng chảy để đóng/mở giúp van phản ứng nhanh hơn bất kỳ hệ thống điều khiển điện tử nào, đồng thời giảm thiểu sai sót do mất điện.

Phân loại van 1 chiều DN125 phổ biến trên thị trường

Tùy thuộc vào không gian lắp đặt và đặc tính của lưu chất, người ta chia van một chiều DN125 thành các dòng chính sau:

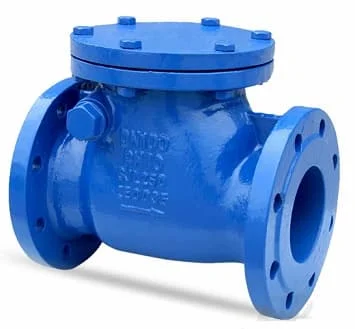

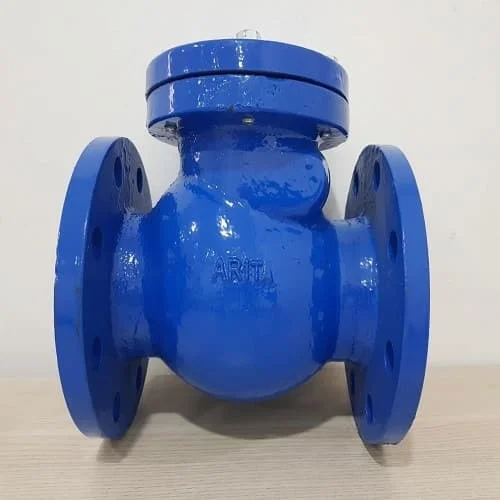

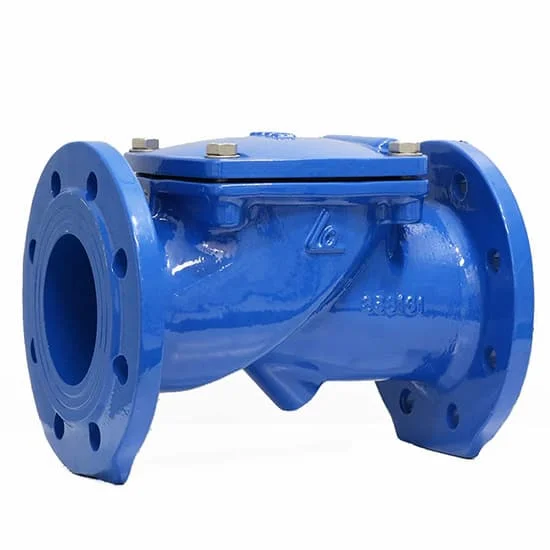

1. Van 1 chiều lá lật (Swing Check Valve)

Đây là loại phổ biến nhất với đĩa van hình tròn được gắn trên một bản lề. Khi có dòng chảy, đĩa van "lật" lên như một cánh cửa. Ưu điểm là trở lực dòng chảy thấp, giá thành rẻ, cực kỳ phù hợp cho các hệ thống nước sạch hoặc thoát nước thải đã qua xử lý.

2. Van 1 chiều lò xo (Spring Check Valve)

Sử dụng lực đàn hồi của lò xo để hỗ trợ đóng đĩa van. Loại này có khả năng đóng cực nhanh, giúp giảm thiểu tối đa hiện tượng sốc áp. Đặc biệt, van lò xo có thể lắp đặt theo cả phương đứng và phương ngang mà vẫn đảm bảo độ kín.

3. Van 1 chiều cánh bướm (Dual Plate Check Valve)

Thiết kế gồm hai cánh van hình bán nguyệt. Loại này có ưu điểm là trọng lượng nhẹ, kích thước nhỏ gọn (chiều dày mỏng), rất phù hợp cho những không gian kỹ thuật chật hẹp trong các tòa nhà cao tầng.

4. Van 1 chiều nâng (Lift Check Valve)

Đĩa van di chuyển lên xuống theo trục đứng. Loại này thường có độ kín khít rất cao, chịu được áp lực lớn, thường dùng trong các hệ thống hơi nóng hoặc khí nén áp suất cao.

Thông số kỹ thuật quan trọng của van 1 chiều DN125

Để chọn mua được loại van một chiều DN125 phù hợp, các kỹ sư cần đặc biệt lưu ý đến các thông số sau:

• Kích thước danh nghĩa: DN125 (dùng cho ống Phi 141mm).

• Tiêu chuẩn áp lực: PN10, PN16, PN25. Thông số này quyết định độ dày của thân van và khả năng chịu tải của hệ thống. Lắp van PN10 vào hệ thống áp lực PN16 sẽ dẫn đến nứt vỡ thân van ngay lập tức.

• Kiểu kết nối: Thường là kết nối mặt bích (Flanged) theo các tiêu chuẩn như JIS 10K, BS, ANSI hoặc DIN. Việc sai lệch tiêu chuẩn mặt bích sẽ khiến việc lắp đặt trở nên bất khả thi.

• Vật liệu cấu tạo: * Gang: Dùng cho nước lạnh, nước dân dụng (tiết kiệm chi phí).

  • Thép: Dùng cho hệ thống chịu nhiệt độ và áp suất cao.

  • Inox 304/316: Dùng cho môi trường hóa chất, thực phẩm hoặc nước mặn (chống ăn mòn tuyệt đối).

So sánh các loại van một chiều DN125: Lựa chọn nào tối ưu?

Việc chọn sai loại van không chỉ gây lãng phí mà còn có thể khiến hệ thống vận hành không ổn định. Dưới đây là bảng so sánh nhanh:

Lời khuyên chuyên gia: Nếu bạn lắp đặt ở đầu ra của máy bơm công suất lớn, hãy ưu tiên chọn van 1 chiều lò xo để bảo vệ cánh bơm tốt nhất nhờ cơ chế đóng nhanh. Nếu là hệ thống thoát nước thông thường, van lá lật sẽ là sự lựa chọn kinh tế nhất.

Tại sao mọi hệ thống lớn đều cần van 1 chiều DN125?

Việc lắp đặt một chiếc van một chiều DN125 mang lại 4 lợi ích sống còn cho công trình:

1. Ngăn chặn dòng chảy ngược: Loại bỏ hoàn toàn rủi ro nước từ trên cao đổ dồn về máy bơm khi dừng đột ngột.

2. Bảo vệ máy bơm: Tránh tình trạng quay ngược cánh bơm gây cháy motor hoặc gãy trục bơm.

3. Giảm hiện tượng Water Hammer: Các dòng van đóng nhanh giúp triệt tiêu xung lực của nước, bảo vệ toàn bộ các mối nối trên đường ống.

4. Tối ưu hóa vận hành: Giúp hệ thống luôn giữ được một lượng nước nhất định trong ống (mồi nước), giúp lần khởi động sau của máy bơm nhanh chóng và ít tiêu tốn năng lượng hơn.

Sai lầm thường gặp khi lựa chọn và lắp đặt

Nhiều đơn vị thi công thường gặp sự cố với van một chiều DN125 do mắc các lỗi sau:

• Chọn sai loại van: Dùng van lá lật lắp đứng cho dòng chảy hướng từ trên xuống (van sẽ luôn ở trạng thái mở, không có tác dụng ngăn dòng).

• Bỏ qua kiểm tra áp lực: Sử dụng van gang cho hệ thống có áp lực vượt ngưỡng PN16, gây rò rỉ tại các vị trí mặt bích.

• Lắp sai chiều mũi tên: Đây là lỗi cơ bản nhưng cực kỳ nguy hiểm. Mọi loại van 1 chiều đều có mũi tên đúc nổi trên thân van chỉ hướng dòng chảy. Lắp ngược sẽ khiến dòng nước bị chặn đứng ngay khi bơm khởi động, gây nổ ống hoặc cháy bơm.

• Không vệ sinh đường ống: Cặn bẩn, sỏi đá kẹt vào đĩa van khiến van không thể đóng khít, làm mất tác dụng của thiết bị.

Cách chọn van 1 chiều DN125 đúng chuẩn kỹ thuật

Hãy áp dụng checklist 6 bước sau để đảm bảo bạn mua đúng thiết bị:

1. Xác định lưu chất: Nước sạch, nước thải, hay hóa chất? (Để chọn vật liệu Gang hay Inox).

2. Kiểm tra áp suất thực tế: Hệ thống chạy ở bao nhiêu Bar? (Để chọn PN10, PN16 hay PN25).

3. Xác định vị trí lắp đặt: Lắp đứng hay lắp ngang? Không gian có hẹp không? (Để chọn van lá lật, lò xo hay cánh bướm).

4. Kiểm tra tiêu chuẩn mặt bích: Mặt bích hiện tại của bạn là JIS, BS hay ANSI?

5. Chọn thương hiệu uy tín: Ưu tiên các dòng van có chứng chỉ CO, CQ đầy đủ để đảm bảo tuổi thọ.

6. Tính toán chi phí dài hạn: Đừng chỉ nhìn vào giá mua ban đầu; hãy xem xét chi phí bảo trì và độ bền của vật liệu.

FAQ – Những câu hỏi thường gặp về van 1 chiều DN125

1. Van một chiều DN125 là bao nhiêu inch?

DN125 tương đương với khoảng 5 inch. Đường kính trong danh nghĩa là 125mm, thường dùng cho ống Phi 141mm.

2. Tại sao van 1 chiều của tôi vẫn bị rò nước ngược?

Nguyên nhân chủ yếu do có rác/cặn bẩn kẹt ở ghế van hoặc lớp đệm cao su (nếu có) bị lão hóa. Bạn cần tháo ra kiểm tra và vệ sinh định kỳ.

3. Có thể lắp van lá lật theo chiều thẳng đứng không?

Có thể, nhưng chỉ khi dòng chảy đi từ dưới lên. Tuyệt đối không lắp van lá lật cho dòng chảy thẳng đứng từ trên xuống vì trọng lực sẽ khiến đĩa van luôn mở.

4. Giá van một chiều DN125 khoảng bao nhiêu?

Giá thành phụ thuộc rất nhiều vào vật liệu và xuất xứ. Van gang thường có giá vài triệu đồng, trong khi van inox hoặc van nhập khẩu từ Châu Âu/Hàn Quốc có thể cao gấp 2-3 lần.

Kết luận

Van một chiều DN125 là thành phần không thể thiếu để đảm bảo sự ổn định và an toàn cho các hệ thống đường ống kích thước lớn. Việc hiểu rõ nguyên lý và phân loại sẽ giúp bạn đưa ra quyết định đầu tư chính xác, tránh được những hỏng hóc đáng tiếc cho máy bơm và hệ thống hạ tầng.
