Wye Fitting Stainless Steel Là Gì? Cấu Tạo, Kích Thước Và Nguyên Lý Dòng Chảy

Khi cần chia một đường ống thành hai nhánh, hoặc gộp hai nhánh vào một đường chung, nhiều người nghĩ ngay đến tê vuông góc 90 độ. Nhưng ở những nơi cần dòng chảy êm, ít tổn thất áp suất hoặc cần thoát nước trơn tru, nhánh rẽ nghiêng mới là lựa chọn tốt hơn. Wye fitting stainless steel, hay tê chữ Y inox, là phụ kiện đảm nhiệm vai trò này, kết hợp độ bền chống gỉ của inox với hình dạng nhánh rẽ nghiêng giúp dòng chảy mượt hơn.

Bài viết này giúp bạn hiểu wye fitting inox là gì, cấu tạo, kích thước, nguyên lý dòng chảy, phân loại, ứng dụng, cách chọn, lắp đặt và bảo trì đúng cách.

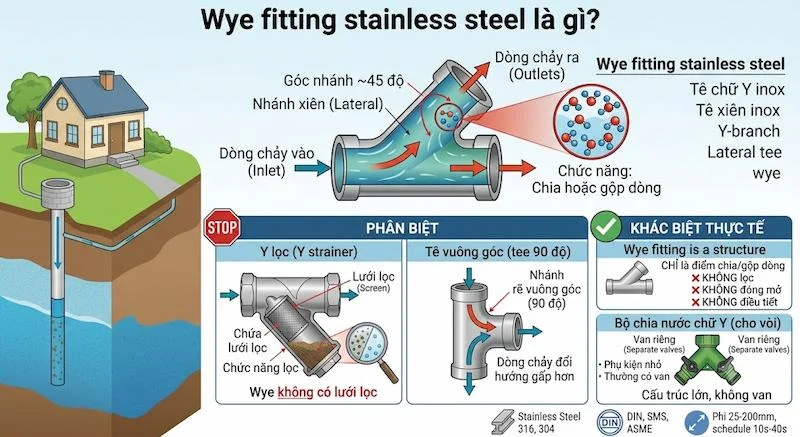

Wye fitting stainless steel là gì?

Wye fitting stainless steel là phụ kiện đường ống bằng inox có ba cổng nối, hình dạng giống chữ Y. Một cổng nằm trên đường chính, hai cổng còn lại tạo thành nhánh rẽ nghiêng so với trục chính, thường ở góc khoảng 45 độ. Phụ kiện dùng để chia dòng chảy thành hai hướng hoặc gộp hai dòng vào một đường chung.

Ngoài thị trường, thiết bị này còn được gọi là tê chữ Y inox, tê xiên inox, Y-branch, lateral tee hoặc đơn giản là “wye”. Tên gọi và góc nhánh có thể khác nhau tùy tiêu chuẩn và nhà sản xuất.

Cần phân biệt với hai thiết bị dễ nhầm:

Y lọc (Y strainer): Là bộ lọc có thân hình chữ Y chứa lưới lọc để giữ cặn, có chức năng lọc.
Tê vuông góc (tee 90 độ): Nhánh rẽ vuông góc với đường chính, dòng chảy đổi hướng gấp hơn.

Wye fitting không lọc, không đóng mở và không điều tiết lưu lượng. Nó chỉ là điểm chia hoặc gộp dòng. Phụ kiện này cũng khác với bộ chia nước chữ Y dùng cho vòi, thường là phụ kiện nhỏ có van riêng ở mỗi nhánh.

Cấu tạo của wye fitting inox

Cấu tạo khá đơn giản nhưng yêu cầu độ chính xác cao về hình học và mối nối. Một wye fitting inox thông dụng gồm:

Thân chính: Đoạn ống nằm trên trục chính, có đầu vào và đầu ra thẳng hàng. Thành ống có độ dày theo cấp áp suất hoặc schedule.
Nhánh rẽ nghiêng: Phần gắn vào thân chính ở góc khoảng 45 độ. Điểm nối giữa nhánh và thân chính được gia công để dòng chảy chuyển hướng êm hơn.
Các đầu kết nối: Có thể là hàn đối đầu, ren, mặt bích, nối nhanh hoặc clamp tùy ứng dụng. Loại hàn đối đầu thường dùng cho công nghiệp, loại clamp phổ biến trong thực phẩm và vi sinh.
Bề mặt trong và ngoài: Có thể để mờ, đánh bóng hoặc đánh bóng điện hóa. Bề mặt nhẵn giảm bám cặn và dễ vệ sinh.
Mối hàn hoặc phần đúc: Tùy cách sản xuất, thân và nhánh có thể được hàn từ ống, ép tạo hình hoặc đúc liền khối.

Chất lượng sản phẩm phụ thuộc vào mác inox, độ dày thành, độ chính xác của góc nhánh, chất lượng mối hàn và độ nhẵn bề mặt bên trong.

Kích thước của Wye fitting stainless steel

Kích thước là phần dễ nhầm nhất khi chọn mua. Một wye fitting thường được mô tả bằng các thông số sau:

Đường kính cổng chính: Tính theo kích thước danh nghĩa DN hoặc inch (NPS).
Đường kính nhánh rẽ: Bằng đường kính chính (wye đều) hoặc nhỏ hơn (wye giảm).
Độ dày thành ống: Thể hiện bằng độ dày thực tế hoặc cấp schedule, ví dụ Sch 10S hoặc Sch 40S, hoặc theo tiêu chuẩn của loại ống thực phẩm.
Góc nhánh: Phổ biến là 45 độ, một số loại có góc khác theo yêu cầu.
Chiều dài thân và chiều dài nhánh: Quyết định không gian lắp đặt và khoảng cách giữa các cổng.
Kiểu kết nối và tiêu chuẩn: Ren, mặt bích hoặc hàn, kèm theo tiêu chuẩn như ASME, DIN hoặc JIS tùy khu vực.

Về cách đọc kích thước, bạn nên nhớ:

DN là kích thước danh nghĩa, còn “phi” ngoài thị trường thường chỉ đường kính ngoài, hai cách gọi không luôn trùng nhau. Ví dụ ống phi 60 thường tương ứng DN50 theo hệ ống thép.
Wye giảm thường ghi hai thông số, ví dụ cổng chính x nhánh, và cần xác định rõ cả hai cổng.
Chiều dài thân và nhánh có thể khác nhau giữa các nhà sản xuất dù cùng kích thước danh nghĩa. Khi cần thay thế hoặc lắp vào vị trí cố định, nên đo thực tế hoặc đối chiếu bản vẽ.

Bạn nên tham khảo bảng kích thước của nhà sản xuất hoặc tiêu chuẩn áp dụng cho công trình, vì thông số chi tiết thay đổi theo tiêu chuẩn và cách sản xuất.

Nguyên lý dòng chảy

Nguyên lý của wye fitting dựa trên việc dẫn dòng đổi hướng theo góc nghiêng thay vì rẽ vuông góc. Nhờ vậy dòng chảy chuyển hướng êm hơn, ít xoáy và ít tổn thất năng lượng hơn.

Trường hợp chia dòng:

Lưu chất đi vào cổng chính.
Tới điểm rẽ, dòng chia thành hai phần: một phần đi thẳng theo thân chính, phần còn lại rẽ sang nhánh nghiêng.
Do nhánh nghiêng nên dòng đổi hướng một góc nhỏ hơn so với tê 90 độ, ít va đập vào thành ống.

Trường hợp gộp dòng:

Hai dòng từ thân chính và nhánh nghiêng cùng đi về điểm nối.
Nhờ góc nhập nhỏ, hai dòng hòa vào nhau gần như cùng chiều, ít tạo xoáy và va đập.
Dòng gộp đi ra qua cổng chung.

So với tê vuông góc, wye fitting thường cho tổn thất áp suất thấp hơn, dòng chảy ổn định hơn và ít tạo tiếng ồn. Đặc biệt trong hệ thống thoát nước tự chảy, nhánh nghiêng giúp nước và chất thải gộp vào đường chính thuận chiều, hạn chế tắc nghẽn tại điểm nối.

Mức tổn thất thực tế phụ thuộc vào lưu lượng, tỷ lệ chia dòng, đường kính nhánh và độ nhẵn bề mặt. Với hệ thống cần tính toán chính xác, nên dùng hệ số tổn thất do nhà sản xuất công bố hoặc tính toán thủy lực theo thiết kế.

Các loại wye fitting inox phổ biến

Phân loại theo chất liệu

Inox 304: Phổ biến nhất, chống ăn mòn tốt, phù hợp nước sạch, thực phẩm và nhiều ứng dụng công nghiệp thông thường.

Inox 316, 316L: Chống ăn mòn cao hơn, dùng cho hóa chất, nước mặn, dược phẩm.

Inox 201: Giá thấp hơn nhưng dễ gỉ trong môi trường ẩm hoặc ăn mòn, chỉ nên dùng ở nơi khô và ít yêu cầu.

Phân loại theo kiểu kết nối

Hàn đối đầu: Chắc chắn, kín, dùng cho hệ thống cố định và áp suất cao.

Nối ren: Dễ lắp, phù hợp đường ống nhỏ và áp thấp đến trung bình.

Nối mặt bích: Dễ tháo lắp, phổ biến ở cỡ lớn trong công trình.

Nối clamp (vi sinh): Tháo lắp nhanh, dễ vệ sinh, dùng trong thực phẩm, đồ uống, dược phẩm.

Phân loại theo kích thước nhánh

Wye đều: Nhánh bằng đường kính chính.

Wye giảm: Nhánh nhỏ hơn đường kính chính, dùng khi cần chia một phần lưu lượng.

Phân loại theo mục đích sử dụng

Wye cho thoát nước (DWV): Nhánh nghiêng giúp nước thoát thuận chiều, thường gặp trong thoát nước bếp, thoát sàn.

Wye cho đường áp lực: Dùng trong cấp nước, HVAC, công nghiệp.

Wye vi sinh: Bề mặt đánh bóng, mối nối kín, dùng cho thực phẩm và dược phẩm.

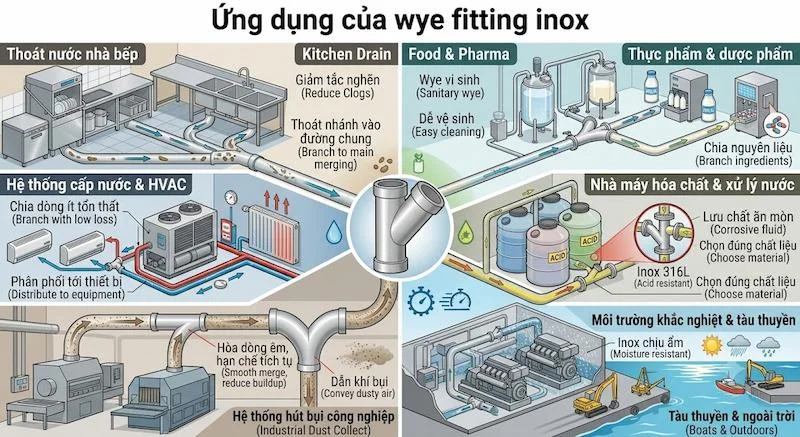

Ứng dụng của wye fitting inox

Thoát nước nhà bếp, nhà hàng, bếp công nghiệp. Gộp các nhánh thoát vào đường chung, giảm tắc nghẽn tại điểm nối.

Hệ thống cấp nước và HVAC. Chia dòng tới nhiều nhánh thiết bị mà ít tổn thất áp suất.

Thực phẩm, đồ uống, dược phẩm. Dùng wye vi sinh để chia hoặc gộp dòng nguyên liệu, dễ vệ sinh.

Nhà máy hóa chất, xử lý nước. Chia dòng lưu chất ăn mòn, cần chọn đúng chất liệu như inox 316.

Hệ thống hút bụi, thông gió công nghiệp. Nhánh nghiêng giúp khí và bụi hòa dòng êm hơn, hạn chế tích tụ tại điểm nối.

Tàu thuyền và hệ thống ngoài trời. Inox chịu ẩm tốt, phù hợp môi trường khắc nghiệt.

Cách chọn wye fitting inox phù hợp

Xác định lưu chất. Nước, thực phẩm, hóa chất hay khí quyết định mác inox và kiểu bề mặt.

Chọn đúng mác inox. Inox 304 cho nước và thực phẩm thông thường, inox 316 khi có hóa chất hoặc nước mặn.

Chọn đúng kích thước. Xác định rõ kích thước danh nghĩa của cổng chính và nhánh, phân biệt DN, inch và “phi”.

Chọn kiểu kết nối. Hàn, ren, mặt bích hay clamp phải khớp với đường ống hiện có.

Kiểm tra độ dày và áp suất. Chọn độ dày thành hoặc schedule phù hợp áp suất và nhiệt độ làm việc.

Chọn bề mặt. Hệ thống thực phẩm và dược phẩm cần bề mặt trong nhẵn, đánh bóng.

Kiểm tra góc nhánh. Phổ biến là 45 độ, nhưng cần xác nhận khớp với thiết kế.

Yêu cầu chứng từ. Nên có chứng nhận vật liệu, nhất là với hệ thống thực phẩm hoặc áp lực.

Hướng dẫn lắp đặt

Kiểm tra kích thước, góc nhánh, kiểu kết nối và tình trạng sản phẩm trước khi lắp.
Xác định chiều dòng chảy. Khi chia hoặc gộp dòng, để nhánh nghiêng thuận theo chiều dòng chảy chính.
Với đường thoát nước tự chảy, đặt nhánh nghiêng hướng xuôi dòng và giữ độ dốc đều. Tránh để nhánh hướng ngược dòng.
Với đường ngang, bố trí nhánh hướng lên hoặc nghiêng sang bên để khí và cặn không tích tụ bất lợi, theo thiết kế hệ thống.
Với loại hàn, thực hiện theo quy trình hàn inox phù hợp, làm sạch và thụ động hóa mối hàn nếu cần. Với loại ren, quấn băng tan vừa đủ. Với loại mặt bích, dùng gioăng đúng tiêu chuẩn và siết bulong đều.
Cố định ống và phụ kiện bằng giá đỡ, tránh để phụ kiện chịu tải trọng ống.
Thử áp hoặc thử nước, kiểm tra rò rỉ trước khi đưa vào vận hành.

Vệ sinh và bảo trì

Kiểm tra định kỳ mối nối, gioăng và bề mặt, nhất là ở điểm nhánh nối vào thân chính.
Với đường thoát nước, vệ sinh định kỳ để cặn và dầu mỡ không bám tại điểm gộp dòng.
Với hệ thống thực phẩm, vệ sinh theo quy trình CIP hoặc tháo clamp để rửa khi cần.
Tránh dùng hóa chất có clo đậm đặc vì có thể gây ăn mòn rỗ trên inox.
Thay gioăng khi chai cứng, nứt hoặc biến dạng.
Kiểm tra dấu hiệu ăn mòn, nứt tại mối hàn hoặc rò rỉ, xử lý kịp thời.

Những sai lầm thường gặp

Nhầm wye fitting với Y lọc: Wye là phụ kiện chia hoặc gộp dòng, không có lưới lọc.
Nhầm DN với phi: Hai cách gọi không luôn trùng, dễ mua sai kích thước.
Lắp nhánh ngược chiều dòng chảy: Tạo xoáy, tăng tổn thất áp suất và dễ tắc nghẽn.
Bỏ qua độ dốc ở đường thoát nước: Nước và cặn đọng lại tại điểm nối.
Chọn sai mác inox: Gây gỉ, rỗ hoặc hỏng sớm trong môi trường ăn mòn.
Dùng inox 201 cho môi trường ẩm: Dễ gỉ sét và giảm tuổi thọ.
Hàn không đúng quy trình: Mối hàn dễ bị ăn mòn, nứt hoặc rò rỉ.
Không kiểm tra góc nhánh và chiều dài thân: Không khớp thiết kế, phải sửa lại đường ống.

Câu hỏi thường gặp (FAQ)

Wye fitting stainless steel dùng để làm gì?

Dùng để chia một dòng thành hai nhánh hoặc gộp hai dòng thành một trên đường ống, với nhánh rẽ nghiêng giúp dòng chảy êm hơn.

Wye fitting khác tê vuông góc ở điểm nào?

Nhánh của wye nghiêng khoảng 45 độ nên dòng đổi hướng nhẹ hơn, thường ít tổn thất áp suất và ít xoáy hơn tê 90 độ.

Wye fitting có phải là Y lọc không?

Không. Y lọc có lưới lọc để giữ cặn, còn wye fitting chỉ chia hoặc gộp dòng, không có chức năng lọc.

Nên chọn inox 304 hay 316?

Inox 304 đủ dùng cho nước sinh hoạt và thực phẩm thông thường. Inox 316 phù hợp môi trường hóa chất, nước mặn hoặc yêu cầu chống ăn mòn cao hơn.

Làm sao biết kích thước wye fitting khi mua?

Cần xác định kích thước danh nghĩa của cổng chính và nhánh, kiểu kết nối, độ dày thành và góc nhánh. Nên đối chiếu bảng kích thước của nhà sản xuất hoặc đo trực tiếp đường ống hiện có.

Kết luận

Wye fitting stainless steel là phụ kiện đường ống hình chữ Y bằng inox, dùng để chia hoặc gộp dòng với nhánh rẽ nghiêng. Cấu tạo gồm thân chính, nhánh nghiêng, các đầu kết nối và bề mặt inox, hoạt động theo nguyên lý dẫn dòng đổi hướng góc nhỏ để giảm xoáy và tổn thất áp suất wye fitting stainless steel.
