Khớp Chống Rung Inox Là Gì? Cấu Tạo, Phân Loại Và Nguyên Lý Hoạt Động

Máy bơm, quạt, máy nén, chiller hay động cơ khi vận hành luôn sinh ra rung động. Nếu rung động truyền thẳng vào đường ống cứng, nó gây ồn, nới lỏng mối nối, nứt mối hàn và làm hỏng thiết bị đầu nối. Bên cạnh đó, đường ống còn giãn nở theo nhiệt độ hoặc bị lệch trục khi lắp. Khớp chống rung là phụ kiện đặt giữa thiết bị và đường ống để hấp thụ những chuyển động này, bảo vệ cả hệ thống.

Bài viết này giúp bạn hiểu khớp chống rung inox là gì, cấu tạo, phân loại, nguyên lý hoạt động, ứng dụng, cách chọn, lắp đặt và bảo trì đúng cách.

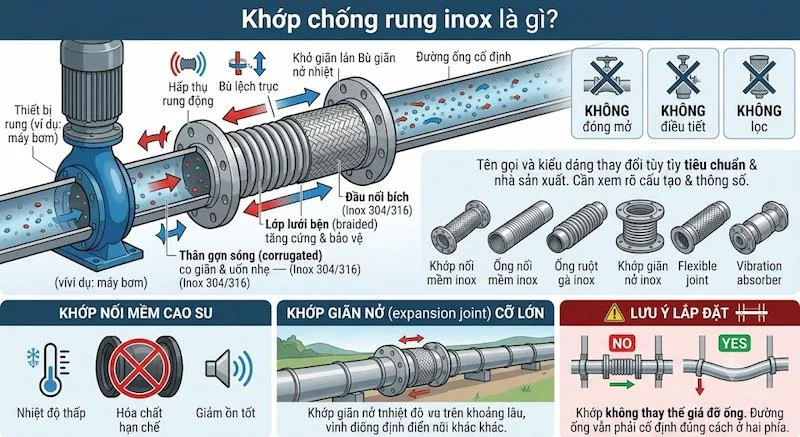

Khớp chống rung inox là gì?

Khớp chống rung là phụ kiện đường ống có phần thân mềm bằng inox, thường dạng ống gợn sóng, nối giữa thiết bị rung (như máy bơm) và đường ống cố định. Phần thân gợn sóng có thể co giãn và uốn nhẹ, nên hấp thụ rung động, bù lệch trục nhỏ và bù một phần giãn nở nhiệt, thay vì để các lực này truyền sang đường ống.

Ngoài thị trường, thiết bị này còn được gọi là khớp nối mềm inox, ống nối mềm inox, ống ruột gà inox, khớp giãn nở inox, flexible joint hoặc vibration absorber, tùy loại và tiêu chuẩn. Tên gọi và kiểu dáng có thể khác nhau, nên khi mua cần xem rõ cấu tạo và thông số.

Cần phân biệt với hai thiết bị dễ nhầm:

• Khớp nối mềm cao su: Thân bằng cao su có lớp gia cường, giảm ồn tốt nhưng hạn chế về nhiệt độ và hóa chất.
• Khớp giãn nở (expansion joint) cỡ lớn: Chủ yếu bù giãn nở nhiệt của đường ống dài, thiết kế và cách cố định khác với khớp chống rung thông thường.

Khớp chống rung inox không đóng mở, không điều tiết lưu lượng và không lọc. Nó cũng không thay thế giá đỡ ống: đường ống vẫn phải được cố định đúng cách ở hai phía.

Cấu tạo của khớp chống rung inox

Cấu tạo thay đổi theo kiểu thiết kế và nhà sản xuất. Một khớp chống rung thông dụng gồm:

• Thân gợn sóng (bellows hoặc ống gợn sóng): Bộ phận quan trọng nhất, làm bằng inox mỏng dập hoặc cuốn thành các nếp sóng. Nếp sóng giúp thân co, giãn, uốn mà không bị gãy. Số nếp, chiều cao nếp và độ dày vách quyết định độ mềm và áp suất làm việc.
• Lớp bện lưới inox (braid): Lớp sợi inox bện bên ngoài thân gợn sóng, giúp chịu áp suất, hạn chế thân bị phình hoặc kéo dãn quá mức. Có loại một lớp, hai lớp hoặc không có lớp bện.
• Đầu nối: Gắn ở hai đầu, có thể là mặt bích, ren, hàn hoặc clamp. Mặt bích phổ biến cho công trình và bơm cỡ vừa đến lớn, ren cho đường ống nhỏ, clamp cho hệ thống thực phẩm.
• Vòng đệm hoặc ống lót (liner, nếu có): Ống lót bên trong giúp dòng chảy êm và bảo vệ nếp sóng khỏi mài mòn khi vận tốc dòng cao.
• Thanh giằng hoặc cơ cấu hạn chế (nếu có): Ở loại khớp có thân gợn sóng không bện, thanh giằng giữ không cho khớp giãn quá mức dưới áp suất.
• Mối hàn: Mối hàn giữa thân gợn sóng và đầu nối là điểm chịu lực quan trọng, quyết định độ bền và độ kín.

Chất lượng sản phẩm phụ thuộc vào mác inox, độ dày vách thân gợn sóng, chất lượng lớp bện và mối hàn, cũng như độ chính xác của đầu nối.

Phân loại khớp chống rung inox

Phân loại theo cấu tạo thân

Ống ruột gà inox có bện lưới (flexible metal hose): Thân gợn sóng bên trong, bện lưới inox bên ngoài. Phổ biến nhất, chịu áp tốt, linh hoạt, dùng cho bơm, máy nén, đường nước, hơi, dầu.

Khớp giãn nở dạng bellows không bện: Thân gợn sóng nhiều lớp mỏng, độ mềm cao, thường dùng khi cần bù giãn nở và áp thấp đến trung bình. Cần cơ cấu giằng hoặc cố định ống đúng cách để chịu lực đẩy do áp suất.

Khớp nhiều lớp (multi-ply): Thân gồm nhiều lớp inox mỏng ghép lại, vừa mềm vừa chịu áp tốt hơn một lớp dày.

Phân loại theo kiểu kết nối

Nối mặt bích: Chắc chắn, dễ tháo lắp, phổ biến cho bơm và đường ống cỡ vừa đến lớn.

Nối ren: Gọn, dùng cho đường ống nhỏ, áp thấp đến trung bình.

Nối hàn: Kín và bền, dùng cho hệ thống cố định, áp suất hoặc nhiệt độ cao.

Nối clamp (vi sinh): Tháo lắp nhanh, dễ vệ sinh, dùng cho thực phẩm, đồ uống, dược phẩm.

Phân loại theo chuyển động hấp thụ

Hấp thụ rung động và lệch trục nhỏ: Dùng cho bơm, quạt, máy nén.

Bù giãn nở dọc trục: Hấp thụ sự co giãn của đường ống do nhiệt.

Bù chuyển động ngang hoặc góc: Phù hợp vị trí đường ống chịu lún nhẹ hoặc dịch chuyển.

Phân loại theo chất liệu

Inox 304: Phổ biến, phù hợp nước sạch, khí và nhiều ứng dụng công nghiệp thông thường.

Inox 316, 316L: Chống ăn mòn cao hơn, phù hợp môi trường có clorua, hóa chất hoặc nước mặn.

Nguyên lý hoạt động

Nguyên lý dựa trên tính đàn hồi của thân gợn sóng: các nếp sóng co giãn và uốn nhẹ để hấp thụ chuyển động thay vì truyền chuyển động đó sang đường ống.

Bước 1: Thiết bị sinh rung động. Máy bơm hoặc máy nén vận hành làm vỏ máy và cổng nối rung theo tần số làm việc.

Bước 2: Rung động đến khớp. Chuyển động rung đi vào khớp ở đầu nối phía thiết bị.

Bước 3: Thân gợn sóng biến dạng đàn hồi. Các nếp sóng co lại, giãn ra hoặc uốn nhẹ theo chuyển động, tiêu hao phần lớn biên độ rung.

Bước 4: Đường ống ít bị tác động. Phần rung truyền sang đầu nối phía đường ống đã giảm đáng kể, nên ống, mối hàn và giá đỡ ít bị mỏi hoặc nứt.

Bước 5: Dòng chảy vẫn thông suốt. Lưu chất đi xuyên qua lòng khớp, được giữ kín bằng thân inox và mối hàn. Lớp bện lưới giữ cho khớp không phình khi có áp.

Ngoài rung động, khớp còn bù giãn nở nhiệt và lệch trục nhỏ khi lắp. Tuy vậy, mỗi khớp chỉ bù được trong một giới hạn nhất định do nhà sản xuất công bố. Vượt giới hạn này, thân gợn sóng dễ bị mỏi, nứt hoặc hỏng sớm.

Một lưu ý quan trọng: dưới áp suất, khớp dạng bellows chịu một lực đẩy dọc trục. Nếu đường ống không được cố định hoặc không có thanh giằng phù hợp, lực này có thể kéo giãn khớp quá mức. Do đó, việc cố định ống ở hai phía và tính toán lực theo thiết kế là rất cần thiết.

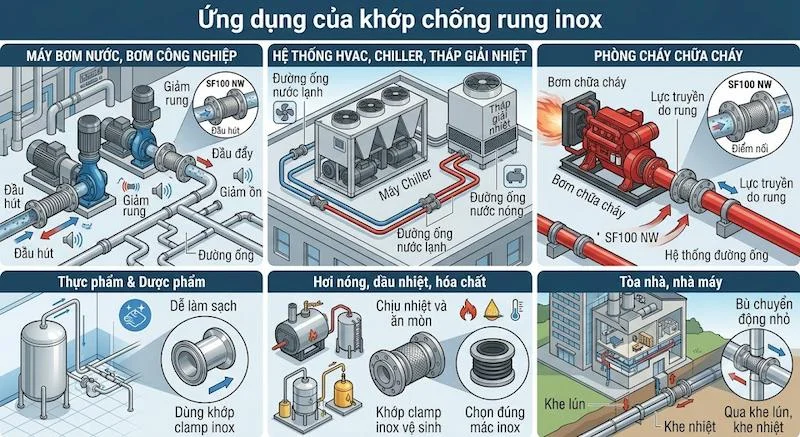

Ứng dụng của khớp chống rung inox

Máy bơm nước, bơm công nghiệp. Lắp ở đầu hút và đầu đẩy để giảm rung và ồn truyền vào đường ống.

Hệ thống HVAC, chiller, tháp giải nhiệt. Bảo vệ đường ống nước lạnh, nước nóng khỏi rung từ bơm, quạt và máy nén.

Phòng cháy chữa cháy. Nối bơm chữa cháy với đường ống, giảm lực truyền do rung khi chạy bơm.

Máy nén khí, máy lạnh. Giảm rung truyền vào đường ống khí và môi chất.

Thực phẩm, đồ uống, dược phẩm. Dùng khớp clamp inox vệ sinh để nối thiết bị với đường ống mà vẫn dễ làm sạch.

Hơi nóng, dầu nhiệt, hóa chất. Chịu nhiệt và ăn mòn tốt hơn khớp cao su, nhưng phải chọn đúng mác inox và thông số.

Tòa nhà, nhà máy. Đường ống đi qua khe lún, khe nhiệt cần bù chuyển động nhỏ.

Cách chọn khớp chống rung inox phù hợp

Xác định loại lưu chất. Nước, hơi, dầu, khí hay hóa chất quyết định mác inox và vật liệu bện, gioăng.

Xác định nguồn rung và chuyển động cần bù. Bơm, quạt, máy nén hay chuyển động do nhiệt, lún. Từ đó chọn loại khớp và mức bù phù hợp.

Chọn đúng kích thước. Xác định kích thước danh nghĩa DN của đường ống hoặc cổng thiết bị. Tên gọi “phi” ngoài thị trường thường chỉ đường kính ngoài và không phải lúc nào cũng trùng với DN.

Chọn kiểu kết nối. Mặt bích, ren, hàn hay clamp phải khớp với thiết bị và đường ống, kiểm tra tiêu chuẩn mặt bích.

Kiểm tra áp suất và nhiệt độ làm việc. Chọn thông số cao hơn điều kiện thực tế, tính cả áp suất đột biến khi khởi động bơm.

Chọn chiều dài khớp. Chiều dài ảnh hưởng đến khả năng hấp thụ. Khớp quá ngắn bù được ít và dễ hỏng.

Chọn mác inox. Inox 304 cho nước sạch thông thường. Môi trường có clorua hoặc ăn mòn nên dùng 316 hoặc 316L.

Yêu cầu chứng từ. Nên có thông số áp suất, chuyển động cho phép và chứng nhận vật liệu từ nhà sản xuất.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, kiểu kết nối, áp suất và tình trạng sản phẩm trước khi lắp. Không dùng khớp bị móp, nứt hoặc biến dạng.
2. Đặt khớp càng gần nguồn rung càng tốt, thường ngay sau đầu hút hoặc đầu đẩy của bơm.
3. Căn chỉnh hai đầu ống thẳng hàng theo hướng dẫn nhà sản xuất. Không dùng khớp để kéo vênh đường ống về đúng vị trí.
4. Không xoắn khớp khi lắp. Xoắn làm thân gợn sóng chịu ứng suất lớn và nhanh hỏng.
5. Không kéo giãn hoặc nén khớp quá mức cho phép. Lắp ở chiều dài tự do hoặc theo chiều dài thiết kế.
6. Với loại mặt bích, dùng gioăng đúng tiêu chuẩn và siết bulong đều theo đường chéo. Với loại ren, quấn băng tan vừa đủ.
7. Cố định đường ống bằng giá đỡ ở hai phía của khớp, để khớp không phải chịu trọng lượng ống.
8. Với khớp dạng bellows chịu áp, lắp thanh giằng hoặc điểm cố định theo thiết kế.
9. Mở dòng từ từ, kiểm tra rò rỉ và quan sát mức rung sau khi vận hành.

Vệ sinh và bảo trì

1. Kiểm tra định kỳ bề mặt thân gợn sóng và lớp bện, tìm dấu hiệu móp, nứt, gỉ hoặc đứt sợi.
2. Kiểm tra mối nối và gioăng, siết lại hoặc thay khi có rò rỉ.
3. Quan sát biên độ rung. Nếu rung tăng bất thường, kiểm tra thiết bị và khớp.
4. Làm sạch bề mặt bằng nước và chất tẩy nhẹ, tránh hóa chất chứa clo đậm đặc vì có thể gây ăn mòn rỗ.
5. Kiểm tra giá đỡ và thanh giằng, đảm bảo khớp không chịu lực ngoài thiết kế.
6. Thay khớp theo khuyến cáo nhà sản xuất hoặc khi có dấu hiệu mỏi, vì thân gợn sóng có tuổi thọ hữu hạn theo số chu kỳ chuyển động.

Những sai lầm thường gặp

• Dùng khớp làm đoạn ống chữa cháy lệch trục lớn: Khớp chỉ bù lệch nhỏ, vượt giới hạn sẽ hỏng sớm.
• Lắp khớp bị xoắn: Làm thân gợn sóng mỏi nhanh và nứt.
• Không cố định ống ở hai phía: Khớp phải chịu tải trọng ống hoặc lực đẩy do áp suất.
• Chọn sai kích thước hoặc nhầm DN với phi: Không lắp được hoặc rò rỉ.
• Chọn sai mác inox: Inox 304 trong môi trường nhiều clorua dễ bị ăn mòn rỗ hoặc nứt do ứng suất.
• Lắp quá xa nguồn rung: Giảm hiệu quả hấp thụ.
• Kéo giãn hoặc nén khớp quá mức: Làm hỏng thân gợn sóng và lớp bện.
• Bỏ qua áp suất đột biến: Khớp chọn theo áp thường nhưng chịu xung áp lớn khi khởi động bơm.

Câu hỏi thường gặp (FAQ)

Khớp chống rung inox dùng để làm gì?

Dùng để hấp thụ rung động từ máy bơm, quạt, máy nén, đồng thời bù lệch trục và giãn nở nhỏ, bảo vệ đường ống và thiết bị.

Khớp chống rung khác khớp nối mềm cao su ở điểm nào?

Khớp inox chịu nhiệt, áp và hóa chất tốt hơn, tuổi thọ cao hơn trong điều kiện khắc nghiệt. Khớp cao su thường giảm ồn tốt, giá thấp hơn nhưng hạn chế về nhiệt độ và hóa chất.

Có cần lắp khớp chống rung cho mọi máy bơm không?

Không bắt buộc, nhưng rất nên với bơm công suất lớn, chạy liên tục hoặc đường ống nhạy với rung và tiếng ồn.

Khớp chống rung có thay thế được giá đỡ ống không?

Không. Khớp chỉ hấp thụ chuyển động, đường ống vẫn phải được cố định đúng cách ở hai phía.

Bao lâu nên thay khớp chống rung?

Tùy điều kiện vận hành, số chu kỳ chuyển động và môi trường. Cách tốt nhất là kiểm tra định kỳ và thay theo khuyến cáo nhà sản xuất hoặc khi thấy dấu hiệu hư hỏng.

Kết luận

Khớp chống rung inox là phụ kiện đặt giữa thiết bị và đường ống để hấp thụ rung động, bù lệch trục và giãn nở nhỏ. Cấu tạo gồm thân gợn sóng, lớp bện lưới, đầu nối và mối hàn, hoạt động theo nguyên lý biến dạng đàn hồi của các nếp sóng inox để giảm rung truyền sang đường ống chống rung inox.
