Drainage Pipe Fittings Là Gì? Cấu Tạo, Phân Loại Và Tiêu Chuẩn Kỹ Thuật

Một hệ thống thoát nước hoạt động tốt không chỉ nhờ đường ống, mà còn nhờ các phụ kiện nối, rẽ nhánh, đổi hướng và thăm kiểm. Chọn sai phụ kiện hoặc lắp sai hướng có thể gây tắc nghẽn, rò rỉ, bốc mùi và tiếng ồn khó khắc phục sau khi hoàn thiện. Drainage pipe fittings, hay phụ kiện đường ống thoát nước, là nhóm sản phẩm giúp đường ống thoát nước nối liền, đổi hướng và kết nối với thiết bị vệ sinh.

Bài viết này giúp bạn hiểu drainage pipe fittings là gì, cấu tạo, phân loại, tiêu chuẩn kỹ thuật, ứng dụng, cách chọn, lắp đặt và bảo trì đúng cách.

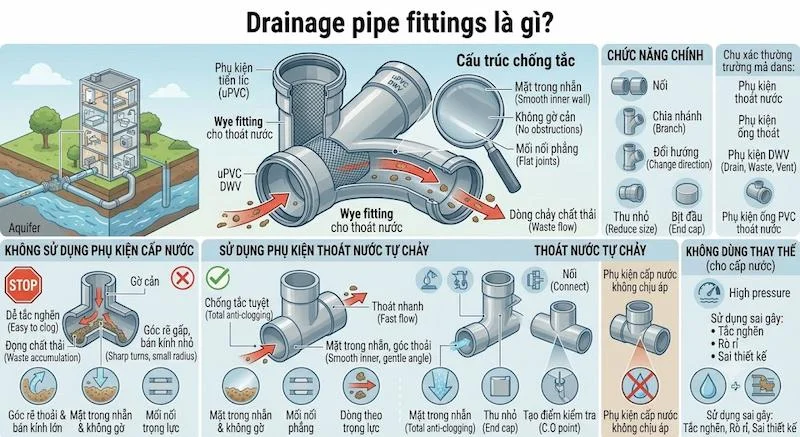

Drainage pipe fittings là gì?

Drainage pipe fittings là các phụ kiện dùng để nối, chia nhánh, đổi hướng, thu nhỏ, bịt đầu hoặc tạo điểm kiểm tra trên đường ống thoát nước. Nước thải chảy trong hệ thống này chủ yếu theo trọng lực, khác với đường ống cấp nước có áp.

Ngoài thị trường, nhóm sản phẩm này còn được gọi là phụ kiện thoát nước, phụ kiện ống thoát, phụ kiện DWV (Drain, Waste, Vent) hoặc phụ kiện ống PVC thoát nước, tùy chất liệu và thị trường.

Có hai điểm khác biệt quan trọng so với phụ kiện cấp nước:

• Thoát nước tự chảy: Phụ kiện cần có góc rẽ thoải và bán kính cong lớn để chất thải không bị đọng lại.

• Thiết kế chống tắc: Mặt trong nhẵn, không có gờ cản, mối nối phẳng để hạn chế bám cặn.

Phụ kiện thoát nước không giống phụ kiện chịu áp. Nếu dùng thay thế cho nhau mà không kiểm tra, có thể gây tắc nghẽn, rò rỉ hoặc không đạt yêu cầu thiết kế.

Cấu tạo của drainage pipe fittings

Cấu tạo thay đổi theo chất liệu và kiểu nối, nhưng thường gồm các thành phần sau:

• Thân phụ kiện: Phần chính quyết định hình dạng (cút, tê, chếch, côn...), thành ống có độ dày theo tiêu chuẩn áp dụng.

• Đầu nối (hub, socket, spigot): Phần để ghép với ống. Đầu loe (hub) nhận ống vào, đầu trơn (spigot) cắm vào đầu loe.

• Gioăng làm kín (với loại nối gioăng): Gioăng cao su đặt trong rãnh đầu nối, tạo kín khi ống được đẩy vào. Phổ biến ở ống thoát nước chôn ngầm và ống gang.

• Bề mặt trong: Nhẵn, liên tục để giảm ma sát và hạn chế bám cặn.

• Cửa thăm hoặc nắp bịt (với phụ kiện thông tắc): Cho phép mở ra để vệ sinh khi cần.

• Lớp phủ hoặc sơn bảo vệ (với phụ kiện kim loại): Chống ăn mòn, đặc biệt với gang và thép.

• Ký hiệu trên thân: Kích thước, tiêu chuẩn, nhà sản xuất, đôi khi có cả mã lô để truy xuất.

Chất lượng phụ thuộc vào vật liệu, độ dày thành, độ chính xác kích thước đầu nối, chất lượng gioăng và độ nhẵn bề mặt bên trong.

Phân loại drainage pipe fittings

Phân loại theo chức năng

Cút (elbow): Đổi hướng đường ống, thường có góc 45 độ và 90 độ. Với thoát nước, ưu tiên cút bán kính cong lớn hoặc kết hợp hai cút 45 độ thay vì cút 90 độ gấp.

Tê và chếch (tee, wye): Chia hoặc gộp nhánh. Tê chữ Y (wye) và tê chếch có nhánh nghiêng, giúp nước gộp thuận chiều, ít xoáy và hạn chế tắc tại điểm nối.

Côn thu (reducer): Chuyển từ đường kính lớn sang nhỏ hoặc ngược lại. Nên kiểm tra hướng lắp để không tạo bậc cản cặn.

Măng sông (coupling): Nối hai đoạn ống cùng đường kính.

Nút bịt, nắp bịt (plug, cap): Bịt đầu ống hoặc đóng cửa thăm.

Phụ kiện thông tắc (cleanout): Có nắp tháo được để thăm và thông tắc, lắp ở điểm đổi hướng hoặc đầu nhánh.

Xi phông, bẫy nước (trap): Giữ lớp nước chặn mùi và khí từ cống bốc ngược lên.

Phễu thu sàn và cổ thu: Thu nước từ sàn, mái hoặc ban công vào đường ống thoát.

Ống thông hơi và phụ kiện thông hơi (vent): Cân bằng áp suất trong hệ thống để nước thoát mượt và bẫy nước không bị hút cạn.

Phân loại theo chất liệu

uPVC (nhựa cứng): Phổ biến nhất trong thoát nước nhà ở, nhẹ, giá hợp lý, dễ thi công bằng keo dán hoặc gioăng.

PP, PP-R, HDPE: Chịu nhiệt tốt hơn PVC, hay dùng cho nước thải nóng, thoát nước công nghiệp. HDPE thường nối hàn nhiệt hoặc hàn điện trở.

Gang: Bền, cách âm tốt, chịu lửa, hay dùng trong tòa nhà cao tầng. Mối nối dùng gioăng và đai siết.

Inox: Chống ăn mòn, dễ vệ sinh, phù hợp bếp công nghiệp, nhà máy thực phẩm, bệnh viện.

Đồng, thép tráng kẽm: Gặp trong một số công trình đặc thù hoặc hệ thống cũ.

Phân loại theo kiểu nối

Nối dán keo: Thông dụng cho uPVC, kín và nhanh, nhưng không tháo lại được.

Nối gioăng (đẩy vào): Dễ lắp, bù được chuyển động nhỏ, dùng nhiều cho ống chôn ngầm.

Nối ren: Dùng cho đường ống nhỏ hoặc phụ kiện kim loại.

Nối đai siết (cho ống gang không mối nối loe): Dùng đai kim loại kết hợp gioăng cao su.

Nối hàn: Cho HDPE, thép, inox, cho độ kín và bền cao.

Nối mặt bích, clamp: Dùng ở hệ thống công nghiệp hoặc vi sinh.

Tiêu chuẩn kỹ thuật

Phụ kiện thoát nước thường được sản xuất và kiểm tra theo các tiêu chuẩn về vật liệu, kích thước, dung sai và độ kín. Tùy thị trường và công trình, bạn có thể gặp các nhóm tiêu chuẩn sau:

• Tiêu chuẩn Việt Nam (TCVN): Áp dụng cho nhiều sản phẩm trong nước. Cần kiểm tra số hiệu và năm ban hành áp dụng cho từng loại ống và phụ kiện.

• Tiêu chuẩn châu Âu (EN): Ví dụ EN 1329 cho hệ thống uPVC thoát nước trong tòa nhà và EN 1401 cho hệ thống uPVC thoát nước chôn ngầm. Hệ thống thoát nước tự chảy trong tòa nhà còn có EN 12056.

• Tiêu chuẩn Mỹ (ASTM, ASME): Ví dụ ASTM D2665 cho phụ kiện PVC thoát nước và thông hơi (DWV), ASTM D3034 cho ống và phụ kiện PVC thoát nước chôn ngầm. Với ống gang không mối nối loe thường gặp ASTM A888 và CISPI 301.

• Tiêu chuẩn quốc tế (ISO): Một số tiêu chuẩn về kích thước và vật liệu cho hệ thống thoát nước.

• Tiêu chuẩn JIS, DIN, BS: Gặp ở một số sản phẩm nhập khẩu hoặc công trình theo thiết kế tương ứng.

Các số hiệu trên chỉ nhằm giúp bạn nhận diện nhóm tiêu chuẩn. Phiên bản hiện hành và phạm vi áp dụng có thể thay đổi, nên trước khi đưa vào hồ sơ thiết kế hoặc nghiệm thu, bạn cần đối chiếu văn bản mới nhất và quy định của chủ đầu tư, đơn vị thiết kế.

Các thông số kỹ thuật thường được kiểm tra:

• Kích thước danh nghĩa và đường kính ngoài: Phải khớp với ống sử dụng. Cần phân biệt kích thước danh nghĩa DN và “phi” ngoài thị trường.

• Độ dày thành: Quyết định khả năng chịu tải chôn lấp, va đập và độ bền.

• Độ kín của mối nối: Thử rò rỉ nước hoặc khí theo yêu cầu.

• Độ bền va đập và độ cứng vòng: Quan trọng với ống chôn ngầm.

• Khả năng chịu nhiệt: Nước thải nóng cần vật liệu phù hợp, không dùng uPVC thông thường cho nhiệt độ cao.

• Khả năng chống cháy, cách âm (với tòa nhà): Tùy yêu cầu công trình.

Ngoài ra, khi chọn sản phẩm, nên yêu cầu chứng nhận chất lượng (CO, CQ), kết quả thử nghiệm và ký hiệu tiêu chuẩn trên thân sản phẩm.

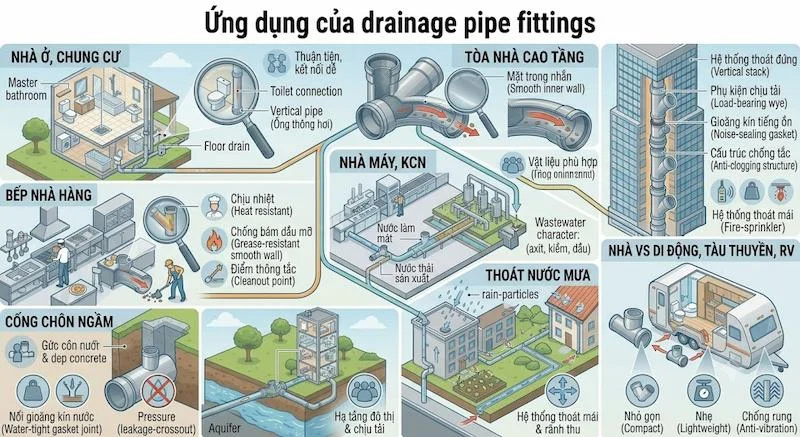

Ứng dụng của drainage pipe fittings

Nhà ở, chung cư. Nối thiết bị vệ sinh, thoát sàn, ống đứng, ống thông hơi.

Tòa nhà cao tầng, khách sạn, bệnh viện. Hệ thống thoát đứng nhiều tầng cần phụ kiện chịu tải, giảm ồn, chống cháy.

Bếp nhà hàng, bếp công nghiệp. Cần phụ kiện bền, chịu nhiệt, dễ thông tắc, tránh bám dầu mỡ.

Nhà máy, khu công nghiệp. Thoát nước thải sản xuất, nước làm mát, đòi hỏi vật liệu phù hợp tính chất nước thải.

Thoát nước mưa và sân vườn. Dùng ống và phụ kiện thoát nước mưa, ống thoát mái, rãnh thu.

Cống thoát chôn ngầm, hạ tầng đô thị. Dùng ống và phụ kiện chịu tải, nối gioăng kín nước.

Nhà vệ sinh di động, tàu thuyền, xe nhà di động. Dùng phụ kiện nhỏ gọn, nhẹ, chống rung.

Cách chọn drainage pipe fittings phù hợp

Xác định loại nước thải. Nước sinh hoạt, nước nhiều dầu mỡ, nước nóng hay hóa chất quyết định chất liệu.

Chọn cùng hệ với đường ống. Phụ kiện và ống nên cùng loại vật liệu, cùng tiêu chuẩn kích thước và kiểu nối để đảm bảo kín và đồng bộ.

Chọn đúng kích thước. Xác định kích thước danh nghĩa và đường kính ngoài thực tế. Tên gọi “phi” có thể không trùng với DN nên cần đo hoặc đối chiếu bảng kích thước.

Chọn đúng loại phụ kiện cho chức năng. Ưu tiên tê chếch hoặc wye cho gộp nhánh, cút 45 độ hoặc cút cong lớn cho đổi hướng, hạn chế tê vuông góc ở đường ngang.

Kiểm tra tiêu chuẩn và chứng từ. Chọn sản phẩm có ký hiệu tiêu chuẩn rõ ràng, nguồn gốc minh bạch.

Xem xét vị trí lắp. Chôn ngầm cần độ cứng vòng cao, trong tường cần chống ồn, ngoài trời cần chống tia UV.

Bố trí điểm thông tắc. Dự kiến vị trí cửa thăm, cleanout ở điểm đổi hướng và đầu nhánh ngay từ giai đoạn thiết kế.

Tính đến không gian thi công. Nối dán keo cần thời gian khô, nối gioăng cần chừa khe giãn nở theo hướng dẫn nhà sản xuất.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, tiêu chuẩn, tình trạng sản phẩm và gioăng trước khi lắp. Không dùng phụ kiện nứt, méo hoặc có gờ ở đầu nối.

2. Cắt ống vuông góc, làm sạch ba via và vát đầu ống nếu hướng dẫn yêu cầu.

3. Với nối dán keo, làm sạch bề mặt, quét keo đúng loại, ghép nhanh và giữ cố định theo thời gian khuyến cáo. Không đưa vào sử dụng khi keo chưa đủ thời gian khô.

4. Với nối gioăng, bôi chất bôi trơn phù hợp, đẩy ống vào đúng độ sâu theo vạch đánh dấu, chừa khe giãn nở nếu có yêu cầu.

5. Giữ độ dốc đều cho đường ngang theo thiết kế để nước thoát tự chảy. Tránh võng ống gây đọng nước.

6. Bố trí phụ kiện theo hướng dòng chảy, đặt nhánh nghiêng thuận chiều. Tránh để dòng đâm vuông góc vào dòng chính.

7. Cố định ống và phụ kiện bằng giá đỡ, kẹp ống theo khoảng cách quy định, để mối nối không chịu tải trọng.

8. Lắp cửa thăm, cleanout ở vị trí dễ tiếp cận, không bị che bởi tường hoặc sàn.

9. Thử nước hoặc thử kín theo yêu cầu thiết kế, kiểm tra rò rỉ trước khi hoàn thiện.

Vệ sinh và bảo trì

1. Kiểm tra định kỳ mối nối, nắp thăm và gioăng, nhất là ở điểm đổi hướng và đầu nhánh.

2. Vệ sinh bẫy nước, phễu thu sàn và cửa thăm để tránh tích tụ cặn, tóc, dầu mỡ.

3. Với bếp nhiều dầu mỡ, nên có bể tách mỡ và vệ sinh đường ống thường xuyên.

4. Khi nước thoát chậm hoặc có mùi, kiểm tra bẫy nước, ống thông hơi và điểm tắc trước khi thay phụ kiện.

5. Không đổ hóa chất mạnh hoặc nước sôi trực tiếp vào đường ống uPVC nếu không phù hợp vật liệu.

6. Thay gioăng hoặc phụ kiện khi có dấu hiệu nứt, rò rỉ hoặc ăn mòn.

Những sai lầm thường gặp

• Dùng tê vuông góc ở đường ngang: Dòng đâm vào nhau, dễ đọng cặn và tắc tại điểm nối.

• Dùng cút 90 độ quá nhiều: Tăng khả năng tắc, nên thay bằng cút 45 độ hoặc cút cong lớn.

• Nhầm phụ kiện cấp nước với phụ kiện thoát nước: Mặt trong có gờ, bán kính cong nhỏ, dễ gây tắc.

• Bỏ qua ống thông hơi: Nước thoát chậm, bẫy nước bị hút cạn, bốc mùi.

• Không giữ độ dốc đều: Nước đọng, cặn lắng, nhanh tắc.

• Dán keo sai quy trình: Mối nối rò rỉ hoặc bung ra khi thử nước.

• Không bố trí điểm thông tắc: Khi tắc phải phá dỡ, tốn kém.

• Trộn lẫn hệ ống khác tiêu chuẩn: Kích thước không khớp, mối nối không kín.

• Dùng uPVC cho nước thải nóng: Dễ biến dạng, nứt hoặc rò rỉ.

Câu hỏi thường gặp (FAQ)

Drainage pipe fittings dùng để làm gì?

Dùng để nối, đổi hướng, chia nhánh, thu nhỏ, bịt đầu và tạo điểm thông tắc trên đường ống thoát nước.

Phụ kiện thoát nước khác phụ kiện cấp nước ở điểm nào?

Phụ kiện thoát nước thiết kế cho dòng chảy tự chảy, có bán kính cong lớn, mặt trong nhẵn để hạn chế tắc. Phụ kiện cấp nước thiết kế cho dòng có áp và thường có góc cong gấp hơn.

Nên chọn uPVC hay gang cho thoát nước tòa nhà?

uPVC nhẹ, giá hợp lý, dễ thi công, phù hợp nhà ở. Gang cách âm và chịu lửa tốt, thường dùng cho tòa nhà cao tầng hoặc nơi có yêu cầu đặc biệt. Cần theo yêu cầu thiết kế của công trình.

Tại sao nên dùng tê chếch thay tê vuông góc?

Nhánh nghiêng giúp nước gộp thuận chiều, ít xoáy và giảm nguy cơ đọng cặn tại điểm nối.

Cần kiểm tra những gì để biết phụ kiện đạt tiêu chuẩn?

Kiểm tra ký hiệu tiêu chuẩn trên thân, chứng nhận chất lượng, kích thước và độ dày thành, đồng thời đối chiếu với tiêu chuẩn mà công trình yêu cầu.

Kết luận

Drainage pipe fittings là nhóm phụ kiện giúp đường ống thoát nước nối liền, đổi hướng, chia nhánh và có điểm thông tắc. Cấu tạo gồm thân phụ kiện, đầu nối, gioăng, bề mặt trong nhẵn và các chi tiết thăm kiểm. Sản phẩm được phân loại theo chức năng, chất liệu và kiểu nối, đồng thời cần đáp ứng tiêu chuẩn kỹ thuật phù hợp với công trình Drainage pipe fittings
