Y Strainer 1/2 inch inox 304: Đặc điểm và ứng dụng thực tế

Y Strainer 1 2 inch inox 304 là thiết bị lọc cặn được sử dụng phổ biến trong các hệ thống đường ống công nghiệp và dân dụng. Với thiết kế nhỏ gọn, vật liệu thép không gỉ và khả năng giữ lại các tạp chất rắn, sản phẩm giúp bảo vệ van, máy bơm, đồng hồ đo áp suất cùng nhiều thiết bị khác trong quá trình vận hành. Vậy Y Strainer 12 inch inox 304 có đặc điểm gì nổi bật, hoạt động như thế nào và phù hợp với những ứng dụng nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

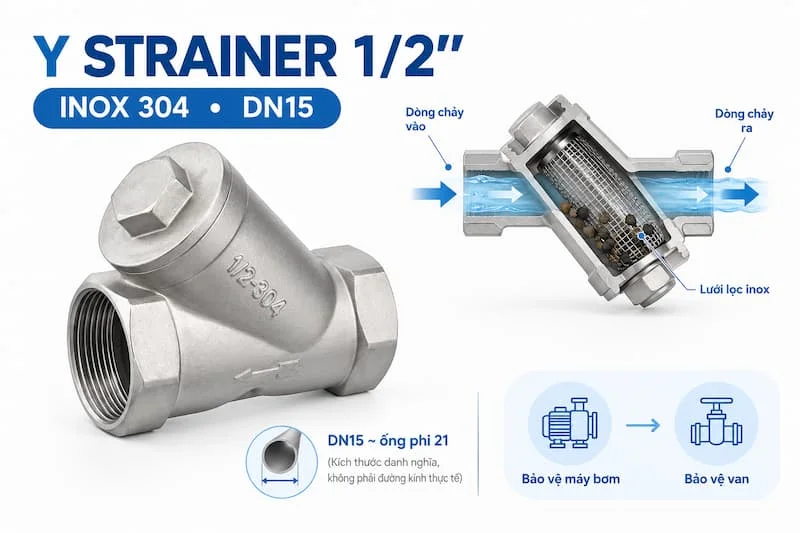

Y Strainer 1 2 inch inox 304 là gì?

Y Strainer 1 2 inch inox 304, còn gọi là lọc chữ Y inox DN15, là thiết bị cơ khí được lắp trên đường ống để loại bỏ rác, cặn bẩn và các hạt rắn có trong dòng lưu chất. Sản phẩm có thân van được thiết kế theo hình chữ Y, bên trong tích hợp một rọ lọc bằng lưới inox giúp giữ lại tạp chất khi nước, khí hoặc các lưu chất tương thích đi qua.

Kích thước 1/2 inch tương ứng với kích thước danh nghĩa DN15. Trong hệ thống ống thép và ống inox thông dụng tại Việt Nam, kích thước này thường được liên hệ với ống phi 21 mm. Tuy nhiên, DN15 là kích thước danh nghĩa, không phải đường kính thực tế của mọi đầu nối. Người dùng cần kiểm tra tiêu chuẩn ren và thông số kỹ thuật của sản phẩm trước khi lắp đặt.

Điểm nổi bật của Y Strainer 1/2 inch inox 304 là khả năng lọc cặn cơ học mà không cần sử dụng nguồn điện hoặc cơ cấu điều khiển phức tạp. Thiết bị thường được lắp trước máy bơm, van điều khiển, van giảm áp hoặc các thiết bị nhạy cảm với tạp chất nhằm hạn chế nguy cơ tắc nghẽn, mài mòn và hư hỏng.

Đặc điểm nổi bật của Y Strainer 1 2 inch inox 304

Vật liệu inox 304 chống ăn mòn tốt

Thân và lưới lọc của sản phẩm thường được chế tạo từ thép không gỉ inox 304. Đây là loại vật liệu có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường, đặc biệt là hệ thống nước sạch và một số ứng dụng công nghiệp không có tính ăn mòn quá mạnh.

So với những vật liệu dễ bị oxy hóa, inox 304 có ưu điểm về độ bền, khả năng duy trì bề mặt và tuổi thọ khi được sử dụng đúng điều kiện. Bề mặt kim loại tương đối dễ vệ sinh, phù hợp với các hệ thống yêu cầu bảo trì định kỳ.

Tuy nhiên, inox 304 không chống chịu tốt với mọi loại hóa chất. Trong môi trường chứa nhiều chloride, nước biển hoặc hóa chất ăn mòn mạnh, vật liệu có thể xuất hiện hiện tượng ăn mòn cục bộ. Vì vậy, cần lựa chọn vật liệu dựa trên thành phần lưu chất, nhiệt độ và điều kiện vận hành thực tế.

Kích thước nhỏ gọn, kết nối ren thuận tiện

Y Strainer 1/2 inch thuộc nhóm lọc chữ Y kích thước nhỏ, thích hợp với các đường ống DN15 trong hệ thống dân dụng và công nghiệp quy mô nhỏ. Sản phẩm thường sử dụng kết nối ren, phổ biến là ren trong, giúp việc lắp đặt tương đối nhanh chóng mà không cần thực hiện thao tác hàn đường ống.

Kiểu kết nối này thuận tiện khi sử dụng trong hệ thống cấp nước, đường ống khí nén hoặc các cụm thiết bị cần tháo lắp để bảo dưỡng. Khi thay thế hoặc vệ sinh, người vận hành có thể tháo bộ phận nắp và rọ lọc theo thiết kế của nhà sản xuất.

Để tránh rò rỉ, cần xác định đúng tiêu chuẩn ren, chẳng hạn BSP hoặc NPT, đồng thời sử dụng vật liệu làm kín phù hợp. Không nên cố vặn hai đầu ren khác tiêu chuẩn vì có thể làm hỏng ren hoặc gây mất kín.

Thiết kế chữ Y giúp giữ cặn hiệu quả

Thân lọc có cấu tạo dạng chữ Y với một nhánh phụ chứa rọ lọc. Khi lưu chất đi qua thiết bị, các hạt rắn có kích thước lớn hơn khả năng lọc của lưới sẽ bị giữ lại trong rọ, trong khi dòng lưu chất tiếp tục đi về phía đầu ra.

Thiết kế này tạo điều kiện cho việc thu gom cặn và vệ sinh định kỳ. Khi lượng tạp chất tích tụ trong rọ lọc tăng lên, người vận hành có thể tháo nắp để lấy rọ ra làm sạch, thay vì phải tháo toàn bộ đường ống trong nhiều trường hợp.

Mức độ lọc phụ thuộc vào kích thước mắt lưới, cấu tạo rọ lọc và đặc tính của tạp chất. Do đó, cần lựa chọn đúng cấp lọc để vừa giữ được cặn cần thiết, vừa hạn chế tình trạng tắc lưới và tăng tổn thất áp suất.

Độ bền cao, dễ bảo trì

Nhờ sử dụng inox 304 và cấu tạo tương đối đơn giản, Y Strainer 1/2 inch có thể hoạt động ổn định trong nhiều điều kiện nếu được lắp đặt và bảo dưỡng đúng kỹ thuật.

Thiết bị không có cơ cấu chuyển động phức tạp, giúp giảm nhu cầu bảo trì so với một số thiết bị lọc tự động. Công việc bảo dưỡng chủ yếu bao gồm kiểm tra độ kín, làm sạch rọ lọc và thay thế các bộ phận bị hư hỏng khi cần thiết.

Dù vậy, độ bền thực tế còn phụ thuộc vào áp suất làm việc, nhiệt độ, chất lượng vật liệu, chất lượng gia công và mức độ tương thích với lưu chất.

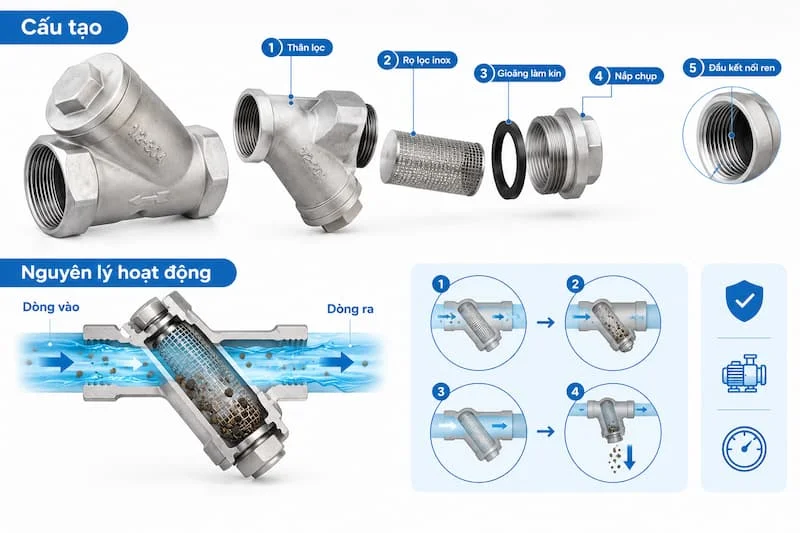

Cấu tạo và nguyên lý hoạt động của Y Strainer 1 2 inch inox 304

Các bộ phận chính

Một bộ Y Strainer 1/2 inch inox 304 thông thường gồm những bộ phận sau:

• Thân lọc: Được chế tạo từ inox 304, có nhiệm vụ tạo đường dẫn lưu chất và bảo vệ các bộ phận bên trong.

• Rọ lọc inox: Có dạng hình trụ hoặc cấu trúc tương đương, sử dụng lưới kim loại để giữ lại tạp chất rắn.

• Nắp chụp: Đóng kín nhánh chứa rọ lọc, cho phép tháo ra khi vệ sinh hoặc kiểm tra.

• Gioăng làm kín: Hỗ trợ hạn chế rò rỉ tại vị trí lắp ghép, tùy theo thiết kế của từng sản phẩm.

• Đầu kết nối ren: Dùng để liên kết thiết bị với đường ống dẫn lưu chất.

Cấu tạo cụ thể có thể khác nhau giữa các nhà sản xuất. Vì vậy, cần đối chiếu bản vẽ kỹ thuật hoặc tài liệu sản phẩm trước khi lựa chọn phụ kiện thay thế.

Nguyên lý hoạt động

Nguyên lý làm việc của Y Strainer 1/2 inch inox 304 dựa trên phương pháp lọc cơ học. Khi lưu chất đi vào đầu vào, dòng chảy được dẫn qua rọ lọc. Các hạt cát, rỉ sét, mảnh vụn hoặc cặn rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại, còn lưu chất sau lọc tiếp tục đi ra đầu xả.

Trong quá trình sử dụng, cặn bẩn tích tụ dần bên trong rọ lọc. Nếu không được vệ sinh đúng thời điểm, lượng cặn này có thể làm giảm tiết diện dòng chảy, khiến tổn thất áp suất tăng và lưu lượng đầu ra suy giảm.

Vì vậy, người vận hành nên kiểm tra định kỳ và làm sạch lưới khi cần thiết. Đối với hệ thống có yêu cầu vận hành liên tục, có thể cân nhắc lắp đồng hồ đo áp suất ở hai phía của thiết bị để theo dõi chênh lệch áp suất và xác định thời điểm bảo trì.

Ứng dụng thực tế của Y Strainer 1 2 inch inox 304

Hệ thống cấp nước sạch và nước sinh hoạt

Trong hệ thống cấp nước, Y Strainer 1/2 inch inox 304 được sử dụng để giữ lại cát, mảnh rỉ sét và các tạp chất rắn phát sinh trong đường ống. Thiết bị thường được lắp trước van khóa, đồng hồ đo hoặc một số thiết bị cần hạn chế cặn bẩn.

Việc sử dụng lọc chữ Y giúp giảm nguy cơ tắc nghẽn và hỗ trợ duy trì hoạt động ổn định của hệ thống. Tuy nhiên, đây là thiết bị lọc cặn cơ học, không có chức năng loại bỏ vi khuẩn, virus, kim loại hòa tan hoặc các chất ô nhiễm ở cấp độ phân tử.

Hệ thống thực phẩm và đồ uống

Với vật liệu inox 304, thiết bị có thể được cân nhắc trong một số đường ống dẫn nước công nghệ, dung dịch hoặc lưu chất thuộc ngành thực phẩm và đồ uống.

Khả năng sử dụng trong khu vực tiếp xúc trực tiếp với sản phẩm phụ thuộc vào yêu cầu vệ sinh, độ nhẵn bề mặt, thiết kế chống đọng cặn, chất lượng mối nối và chứng nhận vật liệu. Không nên mặc định mọi Y Strainer inox 304 đều đáp ứng tiêu chuẩn vệ sinh thực phẩm hoặc dược phẩm.

Đối với dây chuyền có yêu cầu vệ sinh nghiêm ngặt, cần kiểm tra tiêu chuẩn thiết kế và khả năng làm sạch của thiết bị trước khi lựa chọn.

Hệ thống hóa chất nhẹ và dung môi

Y Strainer inox 304 có thể được sử dụng để giữ cặn rắn trong một số hệ thống dẫn hóa chất nhẹ hoặc dung môi tương thích. Thiết bị giúp bảo vệ van, bơm và các chi tiết phía sau khỏi tạp chất cơ học.

Trước khi sử dụng, cần đánh giá khả năng tương thích giữa inox 304, vật liệu gioăng và lưu chất. Với hóa chất có tính ăn mòn cao hoặc môi trường chứa chloride đáng kể, nên xem xét vật liệu khác như inox 316 hoặc vật liệu chuyên dụng phù hợp hơn.

Hệ thống hơi nóng, khí nén và dầu

Trong hệ thống khí nén, lọc chữ Y có thể hỗ trợ giữ lại các hạt rắn trước khi dòng khí đi vào van điều khiển hoặc thiết bị sử dụng khí. Đối với đường ống dầu, thiết bị giúp hạn chế cặn rắn đi vào các bộ phận có khe hở nhỏ.

Với hệ thống hơi nóng, cần chọn đúng model có cấp áp suất và nhiệt độ cho phép phù hợp. Đồng thời, phải kiểm tra khả năng chịu nhiệt của gioăng, kiểu kết nối và yêu cầu thoát nước ngưng của hệ thống. Không phải mọi sản phẩm Y Strainer 1/2 inch inox 304 đều phù hợp cho hơi nóng hoặc khí nén áp suất cao.

Kinh nghiệm lựa chọn Y Strainer 1 2 inch inox 304

Để lựa chọn đúng thiết bị, người dùng nên kiểm tra các tiêu chí quan trọng sau:

Thứ nhất, xác định kích thước đường ống. Cần kiểm tra đường kính danh nghĩa DN15, tiêu chuẩn ren và không gian lắp đặt thực tế. Không nên chỉ dựa vào cách gọi ống phi 21 để quyết định khả năng tương thích.

Thứ hai, lựa chọn kích thước mắt lưới. Mắt lưới nhỏ giúp giữ lại các hạt cặn nhỏ hơn nhưng dễ bị tắc hơn. Ngược lại, mắt lưới lớn cho lưu lượng đi qua thuận lợi hơn nhưng không giữ được các hạt nhỏ. Việc lựa chọn phải dựa trên kích thước tạp chất cần loại bỏ và yêu cầu vận hành.

Thứ ba, kiểm tra áp suất và nhiệt độ. Sản phẩm phải đáp ứng điều kiện làm việc của hệ thống. Cần đối chiếu thông số do nhà sản xuất công bố thay vì suy đoán khả năng chịu áp lực chỉ từ vật liệu inox 304.

Thứ tư, xác định môi trường lưu chất. Với nước sạch, khí nén, dầu hoặc hóa chất, cần đánh giá tính tương thích của thân lọc, rọ lọc và gioăng làm kín.

Thứ năm, lựa chọn nhà cung cấp uy tín. Nên ưu tiên sản phẩm có thông tin rõ ràng về vật liệu, kích thước, tiêu chuẩn kết nối, cấp áp suất, nhiệt độ làm việc và chính sách bảo hành.

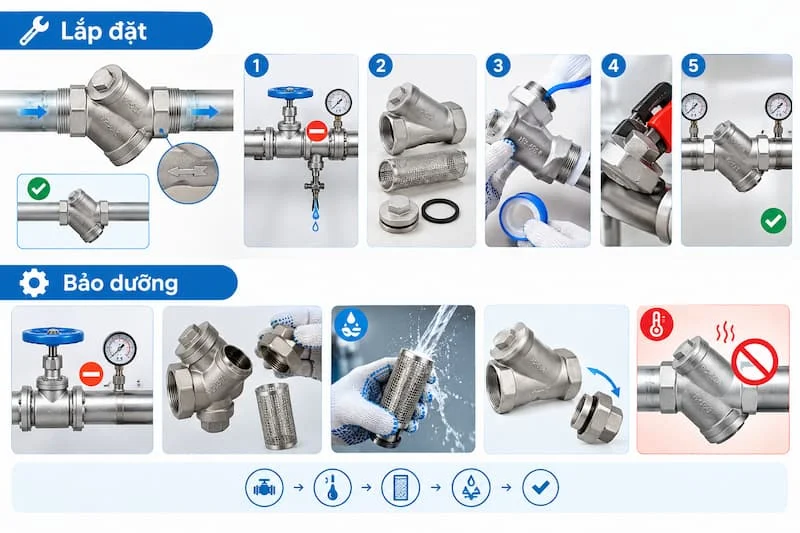

Hướng dẫn lắp đặt và bảo dưỡng

Khi lắp đặt Y Strainer 1/2 inch inox 304, trước tiên cần xác định chiều dòng chảy theo mũi tên trên thân thiết bị. Nhánh chứa rọ lọc thường được bố trí hướng xuống trong đường ống chất lỏng nằm ngang để thuận tiện thu gom cặn và vệ sinh, nếu hướng lắp đó phù hợp với hướng dẫn của nhà sản xuất.

Các bước cơ bản gồm:

1. Ngắt dòng lưu chất, cô lập đường ống và xả áp trước khi lắp đặt.

2. Kiểm tra ren, bề mặt tiếp xúc và tình trạng rọ lọc.

3. Lắp thiết bị đúng chiều dòng chảy, sử dụng vật liệu làm kín phù hợp với lưu chất.

4. Siết kết nối vừa đủ, tránh làm hỏng ren hoặc gây biến dạng bộ phận lắp ghép.

5. Kiểm tra độ kín và tình trạng hoạt động sau khi đưa hệ thống vào vận hành.

Trong quá trình sử dụng, nên vệ sinh rọ lọc theo mức độ cặn tích tụ hoặc chênh lệch áp suất thực tế. Trước khi tháo nắp, phải cô lập thiết bị, xả hết áp suất và bảo đảm nhiệt độ an toàn. Không tháo rọ lọc khi đường ống vẫn đang chịu áp lực hoặc chứa lưu chất nóng nguy hiểm.

Kết luận

Y Strainer 1/2 inch inox 304 là giải pháp lọc cặn cơ học nhỏ gọn, phù hợp với nhiều hệ thống đường ống DN15. Sản phẩm nổi bật nhờ khả năng chống ăn mòn của inox 304, kết nối ren thuận tiện, cấu tạo dễ vệ sinh và khả năng bảo vệ các thiết bị phía sau khỏi tạp chất rắn.

Để lựa chọn hiệu quả, người dùng cần xem xét đồng thời kích thước kết nối, mắt lưới, áp suất, nhiệt độ và đặc tính lưu chất. Nếu đang tìm mua Y Strainer 1/2 inch inox 304, hãy ưu tiên sản phẩm có thông số kỹ thuật rõ ràng và phù hợp với điều kiện vận hành thực tế để bảo đảm hiệu quả sử dụng lâu dài.
