Sediment Trap For Water Line Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Nước từ giếng khoan, nước máy cũ hoặc đường ống mới lắp thường mang theo cát, bùn, rỉ sét và mạt kim loại. Những hạt này làm mòn bơm, kẹt van, bít đầu phun và rút ngắn tuổi thọ lõi lọc phía sau. Sediment trap for water line, hay bẫy cặn trên đường nước, là thiết bị được lắp trực tiếp trên đường ống để tách và giữ lại phần cặn nặng này trước khi nó đến thiết bị phía sau.

Bài viết này giúp bạn hiểu sediment trap là gì, cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng, cách chọn, lắp đặt và bảo trì đúng cách.

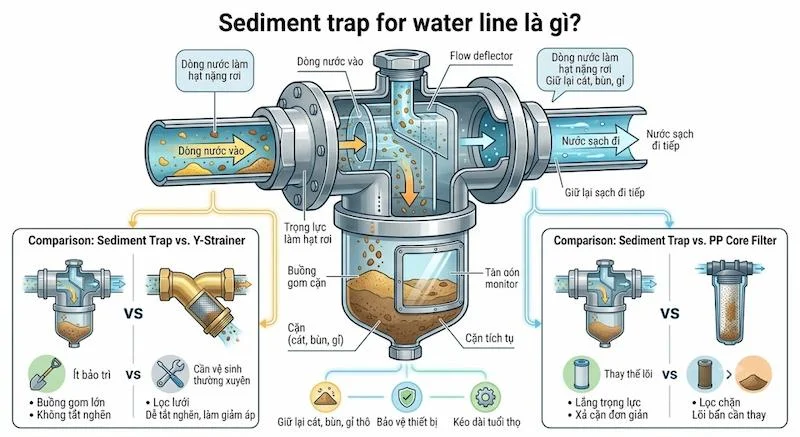

Sediment trap for water line là gì?

Sediment trap for water line là thiết bị tách cặn lắp nối tiếp trên đường ống nước. Khi nước đi qua, các hạt rắn nặng như cát, bùn, rỉ sét bị tách khỏi dòng chảy và rơi xuống khoang chứa cặn, còn nước sạch hơn tiếp tục đi ra. Cặn được xả bỏ định kỳ qua van xả đáy hoặc nút xả.

Ngoài thị trường, thiết bị này còn được gọi là bẫy cặn, bộ tách cặn, bộ tách cát (sand separator), bình lắng cặn đường ống, hoặc dirt separator trong hệ thống HVAC. Tên gọi và thiết kế có thể khác nhau, nhưng mục tiêu chung là giữ cặn thô trên đường ống.

Cần phân biệt với hai thiết bị dễ nhầm:

• Y lọc (strainer): Dùng lưới để giữ cặn theo kích thước mắt lưới.

• Lọc cặn lõi PP (sediment filter): Dùng lõi lọc để giữ hạt mịn, cần thay lõi định kỳ.

Sediment trap thường dựa vào trọng lực hoặc lực ly tâm để tách cặn nặng, ít phụ thuộc vào lõi lọc. Đây là bộ tách thô, không phải hệ thống xử lý nước. Nó không loại bỏ phèn hòa tan, vi khuẩn, mùi hay kim loại hòa tan trong nước.

Cấu tạo của sediment trap

Cấu tạo thay đổi theo kiểu thiết kế và nhà sản xuất. Sediment trap for water line thông dụng gồm các bộ phận chính sau:

• Thân bẫy: Phần vỏ chịu áp, có đầu vào và đầu ra nối với đường ống. Chất liệu thường là đồng, inox, gang, thép hoặc nhựa kỹ thuật tùy áp suất và lưu chất.

• Khoang tách cặn: Không gian bên trong thân, được thiết kế để làm giảm tốc độ dòng hoặc tạo dòng xoáy, giúp hạt nặng lắng xuống.

• Bộ phận dẫn dòng hoặc cánh dẫn (nếu có): Ở loại kiểu xoáy (cyclone), cánh dẫn tạo dòng xoay để đẩy hạt nặng ra thành thiết bị.

• Lưới hoặc lõi hỗ trợ (nếu có): Một số kiểu kết hợp thêm lưới thô để giữ hạt lớn.

• Cốc hoặc khoang chứa cặn: Nằm phía dưới thân, nơi cặn tích tụ.

• Van xả đáy hoặc nút xả: Dùng xả cặn ra ngoài mà không cần tháo thiết bị. Một số loại có cốc trong suốt để quan sát lượng cặn.

• Đầu kết nối: Dạng ren, mặt bích, hàn hoặc clamp, cần khớp với đường ống.

• Mũi tên chỉ chiều dòng chảy: Khắc hoặc đúc trên thân để lắp đúng hướng.

• Gioăng làm kín: Chống rò rỉ giữa các mối ghép, thường bằng cao su, EPDM hoặc PTFE.

Chất lượng thiết bị phụ thuộc vào thiết kế khoang tách, độ dày thân, chất liệu, độ kín của gioăng và độ chính xác của đầu nối.

Nguyên lý hoạt động của sediment trap

Nguyên lý chính là tách hạt rắn nặng khỏi dòng nước bằng trọng lực hoặc lực ly tâm, rồi thu cặn vào khoang riêng để xả bỏ.

Bước 1: Nước đi vào. Nước từ đường ống chảy vào thân bẫy qua đầu vào, mang theo cát, bùn và rỉ sét.

Bước 2: Dòng chảy bị giảm tốc hoặc đổi hướng. Khoang bên trong rộng hơn đường ống nên tốc độ nước giảm xuống. Ở loại xoáy, nước được dẫn thành dòng xoay quanh thành thiết bị.

Bước 3: Hạt nặng tách khỏi dòng. Hạt nặng hơn nước chịu tác dụng của trọng lực hoặc lực ly tâm, rơi hoặc bị đẩy ra phía thành rồi lắng xuống đáy.

Bước 4: Cặn tích tụ trong khoang chứa. Cặn nằm ở đáy, tách biệt khỏi dòng chính nên ít bị cuốn trở lại.

Bước 5: Nước sạch hơn đi ra. Dòng nước đã giảm cặn thoát ra qua đầu ra và tiếp tục đến thiết bị phía sau.

Bước 6: Xả cặn định kỳ. Khi cặn đầy, mở van xả đáy để thải cặn. Với loại cần tháo, đóng van khóa rồi tháo cốc để vệ sinh.

Hiệu quả tách phụ thuộc vào kích thước và tỷ trọng hạt, tốc độ dòng và thiết kế thiết bị. Hạt thật mịn hoặc nhẹ có thể không lắng hết, nên bẫy cặn thường được dùng làm cấp lọc thô, phối hợp với lọc tinh phía sau.

Các loại sediment trap phổ biến

Phân loại theo nguyên lý tách

Kiểu lắng trọng lực: Khoang rộng làm giảm tốc độ nước để cặn tự lắng. Cấu tạo đơn giản, giá hợp lý.

Kiểu xoáy (cyclone, centrifugal): Dòng xoáy đẩy hạt nặng ra thành rồi xuống đáy. Hiệu quả cao hơn với cát, phù hợp nước giếng.

Kiểu kết hợp lưới: Vừa lắng vừa có lưới giữ hạt lớn, thường gặp ở bộ lọc cặn kiểu rổ hoặc kiểu Y có cốc.

Phân loại theo chất liệu

Đồng, đồng thau: Gọn, bền, dùng cho nước sạch và đường ống nhỏ.

Inox 304, 316: Chống ăn mòn tốt, phù hợp nhiều môi trường nước.

Gang, thép: Dùng cho đường ống lớn, hệ thống công trình và công nghiệp.

Nhựa kỹ thuật (PVC, PP, nylon gia cường): Nhẹ, không gỉ, dùng cho đường ống dân dụng áp thấp.

Phân loại theo kiểu xả cặn

Xả bằng van đáy: Xả cặn nhanh, không cần tháo thiết bị.

Tháo cốc để vệ sinh: Cấu tạo đơn giản, phù hợp nơi ít cặn.

Xả tự động (nếu có): Dùng ở hệ thống lớn, cần vận hành ổn định.

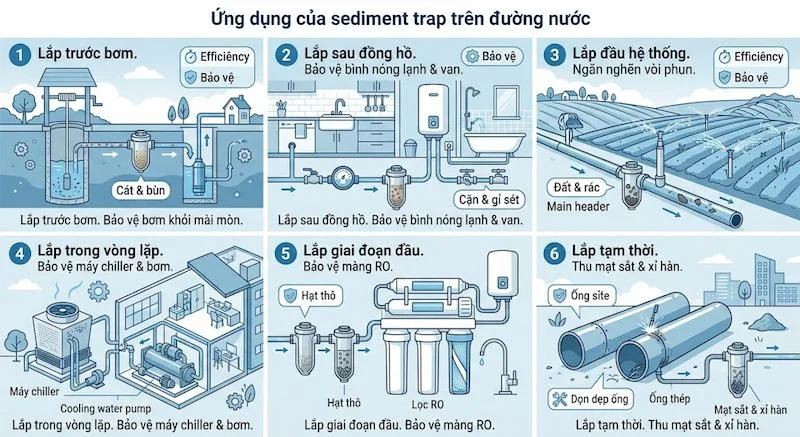

Ứng dụng của sediment trap trên đường nước

Nước giếng khoan. Giữ cát, bùn trước bơm, bình áp và hệ thống lọc phía sau.

Cấp nước sinh hoạt, nhà ở, tòa nhà. Bảo vệ máy nước nóng, van giảm áp, đồng hồ nước và vòi sen khỏi tắc.

Hệ thống tưới tiêu, nông nghiệp. Tách cát trước béc phun, ống nhỏ giọt để tránh nghẹt đầu phun.

HVAC, nước làm mát. Giữ rỉ sét và cặn tuần hoàn, bảo vệ bơm, chiller và bộ trao đổi nhiệt.

Hệ thống lọc nước. Đặt trước lõi lọc, cột lọc hoặc màng RO để kéo dài thời gian thay vật liệu.

Nhà máy, công trình mới lắp đường ống. Giữ xỉ hàn, mạt kim loại và cặn thi công ở giai đoạn đầu vận hành.

Cách chọn sediment trap phù hợp

Xác định nguồn nước và loại cặn. Nước giếng nhiều cát cần bẫy kiểu xoáy hoặc dung tích chứa cặn lớn. Nước máy chủ yếu rỉ sét có thể dùng loại gọn hơn.

Chọn đúng kích thước. Xác định kích thước danh nghĩa hoặc cỡ ren của đường ống. Tên gọi “phi” ngoài thị trường thường chỉ đường kính ngoài và không phải lúc nào cũng trùng với kích thước danh nghĩa.

Kiểm tra lưu lượng. Thiết bị cần phù hợp lưu lượng thực tế. Quá nhỏ gây cản dòng và tụt áp, quá lớn gây tốn chi phí.

Chọn chất liệu. Cân nhắc môi trường nước, nhiệt độ và áp suất. Nước pH thấp hoặc nhiều hóa chất nên ưu tiên inox hoặc nhựa kỹ thuật.

Kiểm tra áp suất, nhiệt độ làm việc. Chọn thông số cao hơn điều kiện thực tế.

Chọn kiểu xả cặn. Nơi nhiều cặn nên có van xả đáy. Nơi ít cặn có thể chọn kiểu tháo cốc.

Xem xét kiểu kết nối. Ren cho đường ống nhỏ, mặt bích cho công trình, kiểm tra tiêu chuẩn mặt bích.

Chừa không gian bảo trì. Cần đủ chỗ để mở van xả, tháo cốc và vệ sinh.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, kiểu kết nối và thông số áp suất trước khi lắp.

2. Lắp đúng chiều nước chảy theo mũi tên trên thân.

3. Lắp thẳng đứng hoặc đúng hướng theo hướng dẫn nhà sản xuất, khoang chứa cặn hướng xuống để cặn lắng đúng chỗ.

4. Lắp van khóa trước và sau thiết bị, cùng đường bypass nếu cần, để bảo trì mà không dừng cả hệ thống.

5. Với loại ren, quấn băng tan vừa đủ. Với loại mặt bích, dùng gioăng đúng tiêu chuẩn và siết bulong đều theo đường chéo.

6. Đặt van xả ở vị trí có thể dẫn nước thải ra nơi thoát an toàn.

7. Nếu cần, lắp đồng hồ áp trước và sau để theo dõi chênh áp.

8. Mở nước từ từ, xả khí và kiểm tra rò rỉ.

Vệ sinh và bảo trì

1. Khóa van trước và sau thiết bị, xả áp đoạn ống.

2. Mở van xả đáy để thải cặn, hoặc tháo cốc đối với loại không có van xả.

3. Rửa sạch khoang chứa cặn bằng nước, loại bỏ cặn bám.

4. Kiểm tra lưới hoặc cánh dẫn (nếu có), thay khi biến dạng hoặc ăn mòn.

5. Kiểm tra gioăng, thay khi chai cứng hoặc rò rỉ.

6. Đóng van xả, mở nước từ từ và kiểm tra rò rỉ.

Hệ thống mới nên xả cặn thường xuyên trong giai đoạn đầu vì lượng cặn thi công còn nhiều. Sau đó, tần suất tùy chất lượng nguồn nước, có thể theo lịch cố định hoặc khi thấy lưu lượng giảm, chênh áp tăng.

Những sai lầm thường gặp

• Lắp ngược chiều nước: Giảm hiệu quả tách cặn, có thể làm cặn bị cuốn ngược.

• Lắp sai hướng khoang chứa cặn: Cặn không lắng đúng chỗ, nhanh bít thiết bị.

• Chọn thiết bị quá nhỏ so với lưu lượng: Cản dòng, tụt áp, tách cặn kém.

• Không xả cặn đúng lúc: Khoang đầy, cặn bị cuốn trở lại dòng nước.

• Nhầm với lọc tinh: Bẫy cặn chỉ tách cặn thô, không thay thế lọc tinh.

• Không lắp van khóa: Khó bảo trì, phải dừng cả hệ thống.

• Chọn sai chất liệu: Gây ăn mòn, rò rỉ hoặc hỏng sớm.

Câu hỏi thường gặp (FAQ)

Sediment trap for water line khác gì Y lọc?

Y lọc giữ cặn bằng lưới, còn sediment trap chủ yếu dùng trọng lực hoặc dòng xoáy để tách cặn nặng. Hai thiết bị có thể dùng riêng hoặc kết hợp.

Sediment trap có thay thế được lõi lọc cặn không?

Không hoàn toàn. Bẫy cặn xử lý cặn thô, nặng. Lõi lọc cặn giữ hạt mịn hơn. Nhiều hệ thống dùng cả hai theo thứ tự thô trước, tinh sau.

Sediment trap có làm giảm áp lực nước không?

Thiết kế tốt gây tổn thất áp suất nhỏ khi còn sạch. Áp lực chỉ giảm rõ khi thiết bị quá nhỏ hoặc cặn tích tụ nhiều.

Có cần sediment trap cho nước máy không?

Không bắt buộc, nhưng hữu ích khi đường ống cũ, nhiều rỉ sét hoặc thiết bị phía sau nhạy với cặn.

Bao lâu nên xả cặn?

Tùy chất lượng nước và lượng cặn. Nước giếng nhiều cát cần xả thường xuyên hơn. Cách đơn giản là xả khi lưu lượng giảm, chênh áp tăng hoặc theo khuyến cáo nhà sản xuất.

Kết luận

Sediment trap for water line là thiết bị tách cặn trên đường nước, giúp bảo vệ máy bơm, van, đồng hồ và các cấp lọc phía sau. Cấu tạo gồm thân bẫy, khoang tách cặn, khoang chứa cặn, van xả đáy, đầu kết nối và gioăng, hoạt động theo nguyên lý giảm tốc hoặc tạo dòng xoáy để cặn nặng lắng xuống và được xả bỏ định kỳ Sediment trap for water line.
