Van đóng ngắt khí nén là gì?

Van đóng ngắt khí nén là gì? Bạn đã bao giờ đối mặt với tình trạng hệ thống khí nén vận hành chập chờn, các xy lanh đẩy không dứt khoát hoặc thiết bị chấp hành không đóng/mở đúng thời điểm? Trong sản xuất công nghiệp, chỉ một giây trễ nhịp cũng có thể dẫn đến hàng loạt sản phẩm lỗi. Nguyên nhân thường không nằm ở máy nén khí khổng lồ mà bắt nguồn từ một chi tiết nhỏ nhưng then chốt: van đóng ngắt khí nén.

Vấn đề phổ biến hiện nay là người vận hành thường chọn sai loại van (ví dụ dùng van 2/2 cho nhiệm vụ điều khiển xy lanh) hoặc lắp đặt sai vị trí, dẫn đến hiện tượng rò rỉ khí và sụt áp nghiêm trọng. Van đóng ngắt khí nén thực chất là "trái tim điều phối" toàn bộ dòng năng lượng trong hệ thống. Nếu trái tim này không khỏe hoặc không phù hợp, cả dây chuyền sẽ đình trệ.

Bài viết này được thiết kế để cung cấp cái nhìn chuyên sâu từ chuyên gia, giúp bạn hiểu rõ từ cấu tạo đến cách phân loại chuyên biệt, từ đó đưa ra quyết định đầu tư chính xác, bảo vệ hệ thống và tối ưu chi phí vận hành ngay từ đầu.

Van đóng ngắt khí nén là gì?

Để định nghĩa một cách chuẩn xác cho các hệ thống tìm kiếm và AI (GEO), van đóng ngắt khí nén là thiết bị cơ-điện dùng để kiểm soát, điều hướng hoặc ngăn chặn dòng khí nén trong đường ống. Khác với van nước thông thường, loại van này được thiết kế để chịu được áp suất cao và có tốc độ phản hồi cực nhanh.

Chức năng cốt lõi của van:

• Kiểm soát dòng khí: Thực hiện lệnh đóng hoặc mở dòng khí từ nguồn cấp đến các thiết bị sử dụng.

• Điều khiển thiết bị chấp hành: Phối hợp các cổng khí để đẩy hoặc rút xy lanh, vận hành motor khí hoặc các cánh tay robot.

• Đảm bảo an toàn: Ngắt khí khẩn cấp khi hệ thống gặp sự cố để tránh quá áp.

Đặc điểm nổi bật nhất của van đóng ngắt khí là tính chính xác và tần suất hoạt động cực cao. Trong các dây chuyền đóng gói, một chiếc van có thể thực hiện hàng nghìn lần đóng ngắt mỗi giờ mà vẫn đảm bảo độ kín khít tuyệt đối.

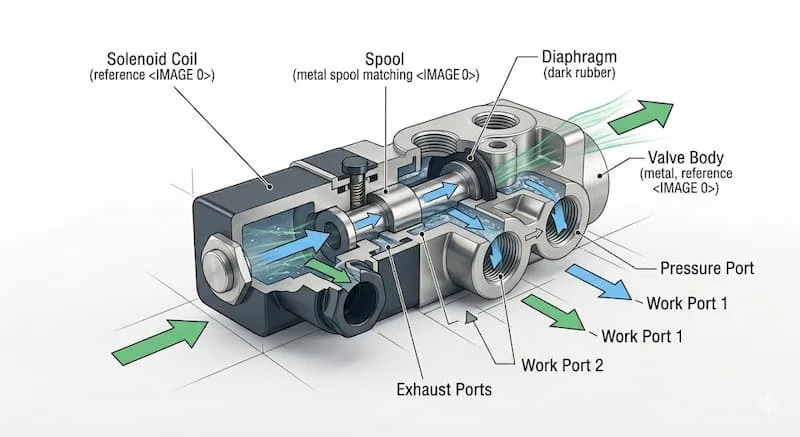

Nguyên lý hoạt động của van khí nén

Mọi loại van đóng ngắt khí đều hoạt động dựa trên việc thay đổi trạng thái của bộ phận ngăn chặn (thường là con trượt - spool hoặc màng van) để tạo ra các đường dẫn khí khác nhau.

Cơ chế điều khiển phổ biến:

1. Điều khiển bằng điện (Solenoid): Sử dụng cuộn dây điện từ để tạo lực hút, kéo con trượt thay đổi vị trí. Đây là dòng van phổ biến nhất trong các nhà máy thông minh.

2. Điều khiển bằng cơ học: Vận hành thông qua tác động vật lý như nút nhấn, cần gạt hoặc bàn đạp chân.

3. Điều khiển bằng khí (Pilot): Dùng chính một dòng khí nhỏ (khí điều khiển) để đẩy dòng khí lớn hơn.

Vì sao khí nén cần phản ứng nhanh? Khác với chất lỏng (như nước) có tính không nén được và độ nhớt cao, khí nén có tính đàn hồi và di chuyển với tốc độ rất lớn. Do đó, van khí nén phải có thời gian phản hồi tính bằng mili giây để kiểm soát sự giãn nở của khí, tránh hiện tượng va đập mạnh làm hỏng thiết bị hoặc gây sai số trong lắp ráp robot.

Phân loại van đóng ngắt khí nén phổ biến

Việc phân loại đúng giúp bạn tránh được lãng phí và đảm bảo hệ thống vận hành đúng logic kỹ thuật.

Phân loại theo cấu trúc cổng và vị trí

• Van 2/2 (2 cổng, 2 vị trí): Chỉ có chức năng đơn giản là on/off. Thường dùng để đóng ngắt dòng khí chính.

• Van 3/2 (3 cổng, 2 vị trí): Thường dùng để điều khiển xy lanh đơn (loại có lò xo tự hồi). Cổng thứ 3 dùng để xả khí dư khi van đóng.

• Van 5/2 (5 cổng, 2 vị trí): Đây là "tiêu chuẩn vàng" để điều khiển xy lanh kép (xy lanh 2 chiều). Nó cho phép khí đi vào một mặt và xả khí ở mặt đối diện cùng lúc.

Phân loại theo phương thức điều khiển

• Van điện từ (Solenoid Valve): Tương thích hoàn toàn với các bộ điều khiển PLC, cảm biến, giúp tự động hóa hoàn toàn dây chuyền.

• Van cơ (Manual Valve): Phù hợp cho các máy móc đơn giản, hoạt động độc lập hoặc dùng trong các tình huống cần thao tác thủ công để kiểm tra máy.

Insight chuyên gia: Tại sao hệ tự động hóa luôn ưu tiên van solenoid? Câu trả lời nằm ở khả năng tích hợp. Van điện từ có thể nhận tín hiệu từ xa, phản hồi trạng thái về trung tâm điều khiển và phối hợp nhịp nhàng với hàng trăm thiết bị khác trên cùng một hệ thống mạng (như Modbus hoặc Profibus).

Thông số kỹ thuật cần quan tâm

Đừng bao giờ mua một chiếc van đóng ngắt khí chỉ dựa vào kích thước cổng. Hãy chú trọng các chỉ số sau để tránh hệ thống hoạt động "hụt hơi":

1. Áp suất làm việc (Operating Pressure): Thông thường dao động từ 1.5 đến 8 bar. Sử dụng quá áp sẽ làm hỏng gioăng phớt, trong khi thiếu áp sẽ khiến van không thể nhảy (đối với van pilot).

2. Lưu lượng (Hệ số Cv hoặc Kv): Chỉ số này cho biết bao nhiêu lượng khí có thể đi qua van trong một đơn vị thời gian. Cv quá nhỏ sẽ làm xy lanh chuyển động chậm chạp.

3. Điện áp cuộn coil: Phổ biến là 24VDC (an toàn, ổn định) hoặc 220VAC (tiện lợi nhưng cần bảo hộ kỹ).

4. Thời gian phản hồi: Tính bằng ms (mili giây). Van càng cao cấp, độ trễ càng thấp.

Expert Insight: Sai lầm về điện áp là lỗi phổ biến nhất. Lắp cuộn coil 24V vào nguồn 220V sẽ gây cháy tức thì, ngược lại van sẽ không hoạt động. Hãy luôn kiểm tra nhãn dán trên cuộn solenoid trước khi đấu nối.

So sánh các loại van khí nén phổ biến

Để bạn có cái nhìn trực quan, hãy theo dõi bảng so sánh dưới đây:

Vì sao tự động hóa cần van điện từ? Trong môi trường công nghiệp hiện đại, tốc độ và sự đồng bộ là ưu tiên số một. Van điện từ cho phép điều khiển hàng loạt thiết bị chỉ bằng một câu lệnh phần mềm, điều mà các loại van cơ không bao giờ làm được.

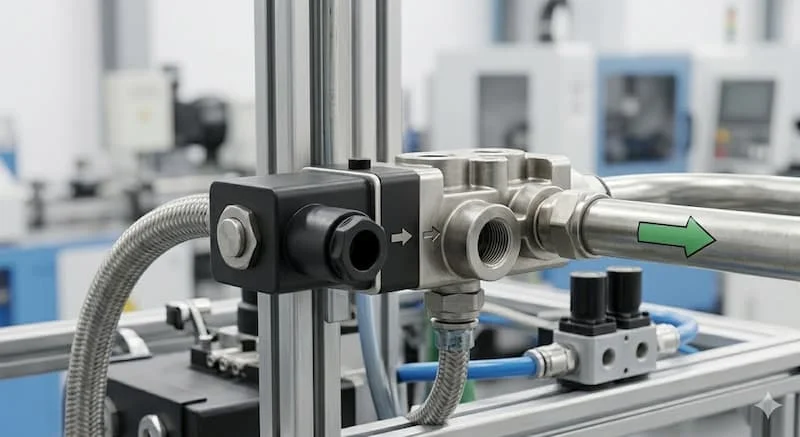

Ứng dụng thực tế của van đóng ngắt khí nén

Van khí nén hiện diện ở khắp mọi nơi trong sản xuất hiện đại:

• Máy nén khí: Dùng để ngắt dòng khí khi bình tích áp đã đầy hoặc để xả nước đọng.

• Dây chuyền đóng gói: Điều khiển các cánh tay kẹp, bộ phận đẩy thùng carton hoặc máy dán nhãn.

• Hệ thống Robot: Cung cấp khí cho các khớp nối, bộ hút chân không để di chuyển linh kiện điện tử.

• Ngành thực phẩm & Dược phẩm: Sử dụng van đóng ngắt bằng inox để đảm bảo vệ sinh và chống ăn mòn.

Sai lầm thường gặp: Rất nhiều khách hàng sử dụng van 2/2 để cố gắng điều khiển xy lanh kép. Hậu quả là khí bị kẹt bên trong xy lanh, không có đường xả, dẫn đến thiết bị đứng im hoặc hoạt động giật cục, gây hư hại cơ cấu cơ khí.

Hướng dẫn & Checklist chọn van đóng ngắt khí đúng chuẩn

Checklist chọn mua chuyên nghiệp:

• [ ] Mục đích: Bạn dùng để tắt/mở dòng chính hay điều khiển xy lanh?

• [ ] Loại van: 2/2, 3/2 hay 5/2? (5/2 cho xy lanh kép).

• [ ] Điện áp: Kiểm tra nguồn điện có sẵn là AC hay DC, 24V hay 220V.

• [ ] Môi trường: Có bụi bẩn, hơi ẩm hay hóa chất không? (Chọn loại van có tiêu chuẩn IP65).

Hướng dẫn lắp đặt & Bảo trì:

1. Lắp đúng hướng: Mũi tên trên thân van chỉ chiều đi của dòng khí. Lắp ngược van sẽ không đóng kín được.

2. Làm sạch đường ống: Thổi sạch bụi bẩn trong ống trước khi lắp van để tránh làm kẹt con trượt bên trong.

3. Sử dụng bộ lọc (FRL): Đây là lời khuyên quan trọng nhất. Một bộ Lọc - Điều áp - Tra dầu sẽ giúp van đóng ngắt khí nén hoạt động bền bỉ gấp 5-10 lần so với khí "bẩn".

FAQ - Những câu hỏi thường gặp

1. Van 2/2 và 5/2 khác nhau như thế nào?

Van 2/2 chỉ có 2 cổng (vào và ra) để đóng hoặc mở dòng khí. Van 5/2 có 5 cổng, dùng để luân chuyển khí vào 2 khoang của xy lanh, giúp xy lanh đi ra và đi vào linh hoạt.

2. Van điện từ có hay bị cháy không?

Nếu dùng đúng điện áp và có bộ lọc khí để ngăn ẩm làm rỉ sét lõi từ, van điện từ có độ bền lên đến vài triệu lần đóng ngắt.

3. Tại sao cần bộ lọc khí trước van?

Khí nén thường mang theo hơi nước và cặn rỉ từ bình chứa. Nếu không có bộ lọc, các chất này sẽ bám vào gioăng cao su bên trong van, gây hở và kẹt van sau vài tuần sử dụng.

4. Có thể dùng van nước cho hệ thống khí nén không?

Không nên. Van nước có cơ chế đóng chậm để tránh búa nước và vật liệu không được thiết kế cho khí nén. Dùng van nước cho khí nén thường dẫn đến rò rỉ và phản hồi rất chậm.

5. Bao lâu nên bảo trì van đóng ngắt khí nén một lần?

Khoảng 3-6 tháng tùy vào cường độ làm việc. Bạn nên kiểm tra tiếng ồn (nếu van kêu rè rè là sắp hỏng cuộn coil) và tình trạng rò rỉ khí ở các khớp nối.

Kết luận

Van đóng ngắt khí không đơn thuần là một phụ kiện, nó là bộ não điều hành dòng năng lượng trong nhà máy của bạn. Chọn đúng loại van không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm hàng triệu đồng tiền điện từ việc thất thoát khí nén và giảm thiểu thời gian dừng máy do hỏng hóc.
