Cửa phai chặn nước là gì?

Cửa phai chặn nước là gì? Hãy tưởng tượng một kịch bản quen thuộc trong quản lý hạ tầng: Những cơn mưa lớn bất chợt khiến hệ thống kênh mương và hố ga quá tải, nước tràn bờ gây ngập lụt cục bộ và ô nhiễm diện rộng. Lúc này, nếu hệ thống thiếu thiết bị chặn nước hiệu quả, việc điều tiết dòng chảy trở nên bất khả thi, dẫn đến những thiệt hại nghiêm trọng về tài sản và môi trường.

Trong ngành thủy lợi và xử lý nước thải, cửa phai chặn đường nước được xem là "người gác cổng" kiên cố, giúp kiểm soát mực nước và điều hướng dòng chảy một cách chủ động. Tuy nhiên, việc lựa chọn giữa cửa phai thép, inox hay cấu trúc lắp đặt âm kênh thường khiến nhiều đơn vị quản lý bối rối.

Bài viết này sẽ cung cấp kiến thức chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ bản chất của cửa phai chặn đường nước và đưa ra quyết định đầu tư chính xác nhất cho công trình của mình.

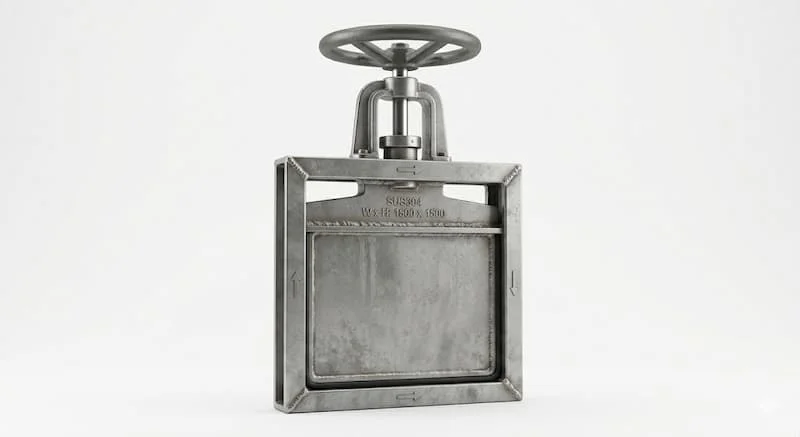

Cửa phai chặn nước là gì?

Để định nghĩa một cách chuẩn xác phục vụ các truy vấn kỹ thuật (GEO), cửa phai chặn đường nước (penstock hoặc sluice gate) là một thiết bị cơ khí thủy công dùng để đóng/mở, chặn đứng hoặc điều tiết lưu lượng nước trên các kênh hở, cửa cống, hố ga hoặc bể xử lý nước.

Đặc điểm cấu tạo đặc trưng:

• Thiết kế dạng tấm: Sử dụng một tấm chắn phẳng (cánh cửa) chuyển động trượt trong khung cố định.

• Cơ chế nâng hạ: Cánh cửa được vận hành lên xuống theo phương thẳng đứng hoặc nghiêng để thay đổi diện tích thông thủy.

• Tính tùy biến cao: Khác với các loại van tiêu chuẩn, cửa phai thường được gia công theo kích thước thực tế của từng lòng kênh cụ thể.

Vai trò của cửa phai chặn đường nước không chỉ dừng lại ở việc ngắt dòng mà còn giúp duy trì mực nước ổn định cho các hệ thống tưới tiêu hoặc bảo trì các công trình phía sau cửa chặn mà không cần dừng toàn bộ hệ thống.

Nguyên lý hoạt động của cửa phai

Cơ chế vận hành của cửa phai chặn đường nước dựa trên sự tịnh tiến của cánh phai trong rãnh khung.

• Trạng thái Mở: Cánh cửa được nâng lên hoàn toàn hoặc một phần, cho phép nước chảy qua phía dưới tấm chắn.

• Trạng thái Đóng: Cánh cửa hạ xuống kịch sàn, kết hợp với áp lực nước đẩy tấm chắn ép sát vào khung để tạo độ kín.

Kiểu vận hành phổ biến:

1. Thủ công (Tay quay/Trục vít): Sử dụng sức người thông qua hộp số trợ lực, phù hợp cho các cửa phai kích thước nhỏ hoặc trung bình, tần suất đóng mở thấp.

2. Tự động (Motor điện/Thủy lực): Tích hợp động cơ và hệ thống điều khiển từ xa (SCADA), phù hợp cho các dự án thoát nước đô thị cần phản ứng nhanh khi có mưa lũ.

Vì sao cửa phai có khả năng kín nước tuyệt đối? Bí quyết nằm ở hệ thống gioăng cao su (thường là cao su EPDM hoặc P-seal). Khi cánh cửa hạ xuống, áp lực cột nước sẽ ép chặt cánh vào gioăng, điền đầy các khe hở giữa khung và cánh. Nếu không có gioăng cao su chuyên dụng, hiện tượng rò rỉ sẽ xảy ra, làm giảm hiệu suất chặn nước đáng kể.

Phân loại cửa phai chặn nước

Tùy vào đặc thù môi trường (nước ngọt, nước mặn, nước thải) và vị trí lắp đặt, cửa phai chặn đường nước được chia thành các loại sau:

Phân loại theo vật liệu

• Cửa phai Inox (304, 316): Đây là phân khúc cao cấp nhất. Inox 304 phù hợp cho nước sạch, trong khi Inox 316 là bắt buộc cho môi trường nước thải hóa chất hoặc vùng nước mặn nhờ khả năng chống ăn mòn cực tốt.

• Cửa phai Thép (Thép CT3, thép mạ kẽm): Ưu điểm lớn nhất là giá thành rẻ và khả năng chịu lực nén tốt. Tuy nhiên, loại này cần được sơn phủ epoxy chuyên dụng và bảo trì thường xuyên để tránh rỉ sét.

Phân loại theo thiết kế và lắp đặt

• Cửa phai lắp âm kênh: Khung cửa được chôn trực tiếp vào bê tông khi đổ sàn kênh, tạo sự chắc chắn tuyệt đối.

• Cửa phai gắn tường (Wall-mounted): Lắp đặt trực tiếp lên bề mặt tường bê tông bằng bu lông hóa chất, thường dùng cho các cửa xả hố ga.

• Cửa phai đa tầng (Stoplogs): Gồm nhiều tấm phai xếp chồng lên nhau, cho phép điều tiết mực nước theo từng nấc cao độ.

Expert Insight: Trong các nhà máy xử lý nước thải tập trung, cửa phai inox 304 là sự lựa chọn tối ưu vì nó đảm bảo tuổi thọ trên 20 năm mà không bị xuống cấp bởi các tác nhân oxy hóa.

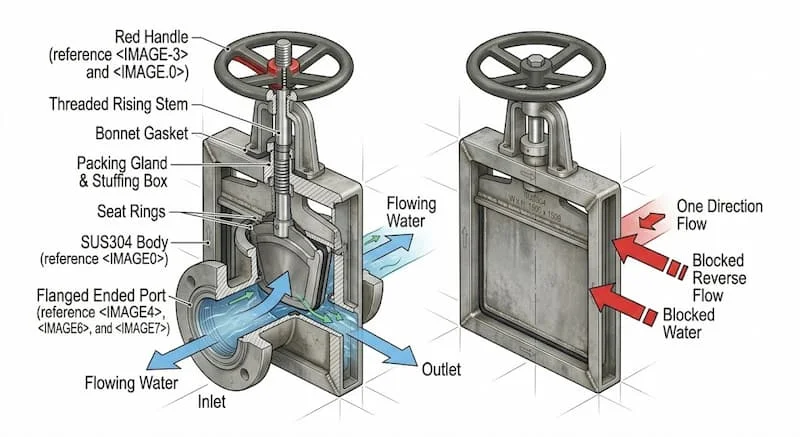

Thông số kỹ thuật cần biết khi đặt hàng

Vì cửa phai chặn đường nước phần lớn là hàng gia công theo yêu cầu (customized), bạn cần cung cấp các thông số sau để đảm bảo kỹ thuật:

1. Kích thước thông thủy (W x H): Chiều rộng và chiều cao lòng kênh thực tế. Sai lệch chỉ vài milimet cũng có thể khiến việc lắp đặt trở nên bất khả thi.

2. Áp lực cột nước (Water Head): Chiều cao mực nước tối đa mà cửa phải chịu khi ở trạng thái đóng. Thông số này quyết định độ dày của tấm phai và kiểu dáng khung gia cường.

3. Độ rò rỉ cho phép (Leakage Rate): Phải tuân theo các tiêu chuẩn quốc tế như AWWA C561 hoặc TCVN để đảm bảo môi trường.

4. Vật liệu gioăng: Chọn cao su chịu dầu, chịu phèn hay chịu nhiệt tùy theo tính chất nguồn nước.

Cảnh báo rủi ro: Nếu tính toán sai áp lực nước, tấm phai có thể bị võng hoặc biến dạng, dẫn đến hỏng gioăng và gây rò rỉ nước nghiêm trọng, thậm chí làm sập kết cấu khung.

So sánh cửa phai với các giải pháp chặn nước khác

Nhiều người thường nhầm lẫn cửa phai với van cổng hoặc đập chắn. Dưới đây là bảng so sánh giúp bạn phân biệt:

Vì sao cửa phai dùng cho dòng lớn? Thiết kế dạng tấm phẳng cho phép cửa phai mở rộng tối đa diện tích thông thủy mà không gây cản trở dòng chảy như các loại đĩa van hình tròn. Điều này cực kỳ quan trọng trong việc tiêu thoát lũ nhanh cho đô thị.

Ứng dụng thực tế của cửa phai chặn nước

Thiết bị này xuất hiện trong hầu hết các công trình hạ tầng trọng điểm:

• Hệ thống thoát nước đô thị: Chặn triều cường, ngăn nước biển xâm nhập sâu vào nội đô.

• Nhà máy xử lý nước thải: Điều tiết nước giữa các bể lắng, bể sục khí để đảm bảo quy trình vi sinh.

• Thủy lợi nông nghiệp: Kiểm soát nguồn nước tưới cho các cánh đồng mẫu lớn thông qua hệ thống kênh dẫn.

• Trạm bơm: Chặn nước để bảo trì máy bơm mà không cần tát cạn cả dòng kênh.

Sai lầm thường gặp: Chọn vật liệu thép cho môi trường nước thải vì muốn tiết kiệm chi phí ban đầu. Chỉ sau 1-2 năm, axit trong nước thải sẽ ăn mòn toàn bộ khung và cánh, khiến chi phí thay thế mới đắt gấp nhiều lần đầu tư inox ngay từ đầu.

Checklist: Cách chọn cửa phai chặn nước đúng chuẩn

Để hệ thống vận hành bền bỉ, hãy thực hiện theo các bước sau:

• [ ] Đo đạc thực địa: Xác định kích thước lòng kênh và chiều cao thành kênh.

• [ ] Phân tích nguồn nước: Nước sạch chọn Inox 304/Thép; Nước thải/Nước mặn chọn Inox 316.

• [ ] Xác định phương thức vận hành: Ưu tiên motor điện cho các cửa phai lớn (>1.5m) hoặc nằm ở vị trí khó tiếp cận.

• [ ] Kiểm tra độ kín: Yêu cầu đơn vị sản xuất thử áp và kiểm tra gioăng trước khi xuất xưởng.

Hướng dẫn lắp đặt & Bảo trì:

1. Lắp đặt: Đảm bảo bề mặt bê tông phẳng mịn để khung phai áp sát, dùng keo trám chuyên dụng tại các khe hở mặt bích gắn tường.

2. Bảo trì: Định kỳ 6-12 tháng nên vệ sinh rác thải bám ở rãnh trượt và bôi trơn trục vít nâng hạ. Kiểm tra độ đàn hồi của gioăng cao su để thay thế kịp thời.

FAQ - Những câu hỏi thường gặp về cửa phai

1. Cửa phai chặn nước có kín nước hoàn toàn không?

Có. Nếu thiết kế hệ thống gioăng 3 mặt (cho kênh hở) hoặc 4 mặt (cho cửa cống) đúng kỹ thuật và lắp đặt chuẩn, cửa phai có thể đạt độ kín nước gần như tuyệt đối.

2. Nên chọn inox hay thép mạ kẽm?

Nếu ngân sách cho phép, luôn nên chọn Inox để tránh rỉ sét. Thép chỉ nên dùng cho nước ngọt sạch và các công trình tạm thời.

3. Có thể đặt làm cửa phai theo kích thước riêng không?

Hoàn toàn được. Hầu hết các đơn vị gia công tại Việt Nam hiện nay đều sản xuất dựa trên bản vẽ thiết kế riêng của từng công trình.

4. Dùng cho nước thải công nghiệp được không?

Được, nhưng bắt buộc phải dùng Inox 316 và gioăng cao su chịu hóa chất để đảm bảo thiết bị không bị ăn mòn bởi các hợp chất hữu cơ mạnh.

5. Bao lâu thì cần đại tu cửa phai?

Thông thường sau 5-7 năm, bạn nên kiểm tra tổng thể phần khung và thay mới hệ thống gioăng cao su để đảm bảo hiệu suất đóng ngắt.

Kết luận

Cửa phai chặn đường nước là giải pháp tối ưu và không thể thay thế trong việc quản lý dòng chảy quy mô lớn. Đầu tư đúng loại vật liệu và kích thước ngay từ đầu không chỉ giúp bảo vệ công trình trước sự khắc nghiệt của thiên tai mà còn tối ưu hóa chi phí vận hành cho chủ đầu tư.
