Van cổng ty chìm DN50 là gì?

Van cổng ty chìm DN50 là gì? Hãy tưởng tượng một tình huống thực tế thường gặp trong các công trình: Bạn cần lắp đặt một van chặn trên đường ống DN50, nhưng không gian xung quanh lại cực kỳ hạn hẹp, chẳng hạn như trong một hố van nhỏ hoặc tủ kỹ thuật. Nếu sử dụng van cổng ty nổi thông thường, bạn sẽ gặp rắc rối ngay khi vận hành, vì phần ty van sẽ nhô lên cao và vướng vào trần hố hoặc vách tủ.

Vấn đề cốt lõi ở đây là nhiều người chưa hiểu rõ van cổng ty chìm là gì và tại sao nó lại là "cứu cánh" trong những trường hợp này. Việc chọn sai loại van không chỉ gây khó khăn cho việc lắp đặt, vận hành mà còn ảnh hưởng đến hiệu suất và tuổi thọ của cả hệ thống.

Van cổng ty chìm DN50 chính là giải pháp tối ưu cho những không gian nhỏ hẹp. Bài viết này, được viết dưới góc độ chuyên gia, sẽ giúp bạn hiểu rõ từ A đến Z về dòng van này, đảm bảo bạn chọn đúng loại ngay từ đầu, tiết kiệm thời gian và chi phí cho dự án.

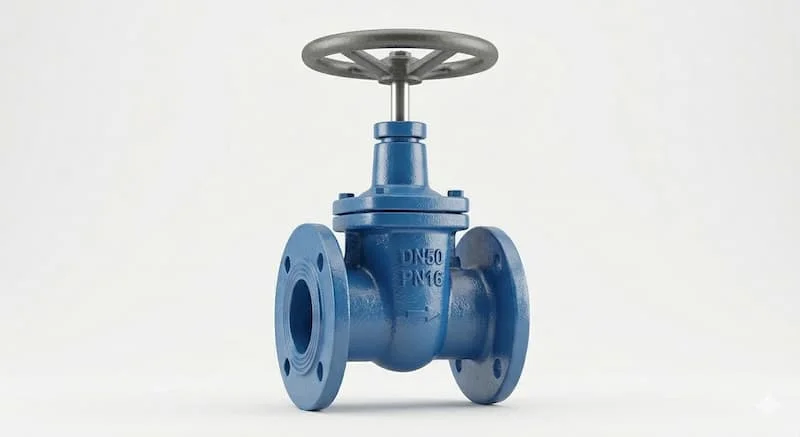

Van cổng ty chìm DN50 là gì?

Để định nghĩa một cách rõ ràng và phục vụ tốt cho các truy vấn kỹ thuật (GEO), van cổng ty chìm DN50 là loại van cổng có đường kính danh nghĩa là 50mm (DN50) và được thiết kế đặc biệt với phần ty van (trục van) nằm ẩn bên trong thân van.

Đặc điểm nhận dạng cốt lõi:

• Ty van cố định chiều cao: Khác với van ty nổi, khi bạn xoay tay quay để đóng hoặc mở van, phần ty van sẽ không nhô lên cao mà chỉ xoay tròn tại chỗ. Đĩa van bên trong sẽ di chuyển lên xuống nhờ cơ chế ren trong.

• Tiết kiệm không gian: Nhờ thiết kế ty chìm, tổng chiều cao của van luôn cố định, dù van đang ở trạng thái đóng hay mở hoàn toàn. Đây là đặc điểm "vàng" giúp nó phù hợp với các không gian lắp đặt bị giới hạn về chiều cao.

• Ứng dụng phổ biến: Bạn sẽ thường thấy van cổng ty chìm DN50 trong các hệ thống cấp nước sạch, hệ thống xử lý nước thải, và đặc biệt là trong các hệ thống phòng cháy chữa cháy (PCCC) ở các tòa nhà.

Nguyên lý hoạt động của van cổng ty chìm

Hiểu rõ cơ chế vận hành sẽ giúp bạn biết tại sao hệ thống của mình lại cần đến van cổng ty chìm DN50.

Cơ chế hoạt động chính:

Khi bạn xoay tay quay theo chiều kim đồng hồ, ty van sẽ xoay và đẩy đĩa van (vận hay cánh van) di chuyển xuống dưới để chặn đứng dòng chảy. Ngược lại, khi xoay tay quay ngược chiều kim đồng hồ, đĩa van sẽ được kéo lên trên để mở dòng chảy.

Đặc điểm trạng thái:

• Mở hoàn toàn: Khi đĩa van được kéo lên hết, nó sẽ nằm hoàn toàn ngoài phạm vi đường ống, tạo ra một đường thông suốt cho dòng chảy thẳng, giúp giảm thiểu tối đa tổn thất áp suất.

• Đóng hoàn toàn: Đĩa van sẽ được đẩy xuống chặt chẽ vào ghế van (vòng đệm), chặn kín hoàn toàn, ngăn rò rỉ lưu chất.

Expert Insight: Một điểm cực kỳ quan trọng cần lưu ý là van cổng không dùng để điều tiết. Việc dùng van cổng để mở hé (điều chỉnh lưu lượng) sẽ tạo ra rung động lớn, gây mài mòn nhanh chóng đĩa van và ghế van, dẫn đến hỏng van chỉ sau một thời gian ngắn.

Giải thích chuyên sâu:

Vì sao ty chìm không thay đổi chiều cao? Đó là nhờ cơ chế ren nằm bên trong. Trục van được giữ cố định ở phần trên, khi quay, nó sẽ làm đĩa van (có tiện ren trong) di chuyển lên hoặc xuống dọc theo trục. Do đó, ty chìm phù hợp với không gian hẹp vì bạn không cần tính toán thêm khoảng trống phía trên cho ty van khi mở hết cỡ.

Phân loại van cổng ty chìm DN50

Để đảm bảo hiệu quả vận hành và độ bền lâu dài, việc chọn đúng loại van cổng ty chìm DN 50 dựa trên vật liệu và tiêu chuẩn là cực kỳ quan trọng.

Theo vật liệu chế tạo

• Van cổng gang: Đây là loại phổ biến nhất cho van cổng ty chìm DN 50, đặc biệt là gang cầu (Ductile Iron). Van gang có độ bền cơ học tốt, chịu được áp suất PN10/PN16, giá thành hợp lý, thường dùng cho hệ thống cấp nước, PCCC.

• Van cổng inox: Thân van làm từ inox 304 hoặc 316. Loại này có khả năng chống ăn mòn tuyệt vời, chịu nhiệt tốt, thường dùng trong môi trường nước có tính axit, hóa chất hoặc thực phẩm.

• Van cổng đồng: Có kích thước nhỏ gọn, độ kín cao, thường dùng cho các ứng dụng cấp nước sinh hoạt hoặc hệ thống khí nén. Tuy nhiên, ở kích thước DN50, van cổng ty chìm đồng thường chỉ dùng kiểu kết nối ren.

Theo tiêu chuẩn mặt bích

Tiêu chuẩn mặt bích quyết định việc van có lắp vừa vào hệ thống đường ống hay không.

• JIS: Tiêu chuẩn Nhật Bản (như JIS 10K, 20K).

• DIN: Tiêu chuẩn Đức (như DIN PN16, PN25).

• ANSI: Tiêu chuẩn Mỹ (như ANSI Class 150).

Theo kiểu kết nối

Ở kích thước DN50, van cổng ty chìm thường dùng mặt bích để đảm bảo độ kín khít và chịu lực tốt hơn. Kiểu kết nối ren ít phổ biến hơn cho van cổng ty chìm DN 50, thường chỉ thấy ở van cổng đồng.

Thông số kỹ thuật cần quan tâm

Đừng bao giờ mua một chiếc van cổng ty chìm DN 50 chỉ bằng cách ước lượng bằng mắt. Lựa chọn sai thông số kỹ thuật có thể dẫn đến hậu quả "tiền mất tật mang".

• Kích thước DN: DN50 tương đương với đường kính danh nghĩa 50mm, tức là khoảng 2 inch.

• Áp suất làm việc (PN): Đây là thông số cực kỳ quan trọng. Phổ biến nhất là PN16 (chịu áp 16 bar) cho PCCC và cấp nước nhà cao tầng. PN10 dành cho các hệ thống áp lực thấp hơn.

• Nhiệt độ làm việc: Phải phù hợp với nhiệt độ của lưu chất (nước nóng, nước lạnh).

• Vật liệu thân & đĩa: Chọn gang, inox hay đồng tùy thuộc vào môi trường lưu chất (nước sạch, hóa chất).

Expert Insight: Việc chọn sai áp suất PN (ví dụ dùng van PN10 cho hệ thống PN16) sẽ gây ra rủi ro rò rỉ tại các mối nối mặt bích hoặc nghiêm trọng hơn là nứt vỡ thân van, làm giảm tuổi thọ hệ thống và gây mất an toàn.

So sánh van cổng ty chìm và ty nổi

Giải thích chuyên sâu: Vì sao công trình ngầm ưu tiên ty chìm? Trong các hệ thống đường ống chôn ngầm hoặc hố van, không gian cực kỳ giới hạn và việc bảo trì trục van nằm ngoài là rất khó khăn. Van ty chìm không chỉ tiết kiệm không gian mà trục van còn được bảo vệ bên trong, giúp nâng cao độ bền trong môi trường ẩm ướt, khắc nghiệt của công trình ngầm.

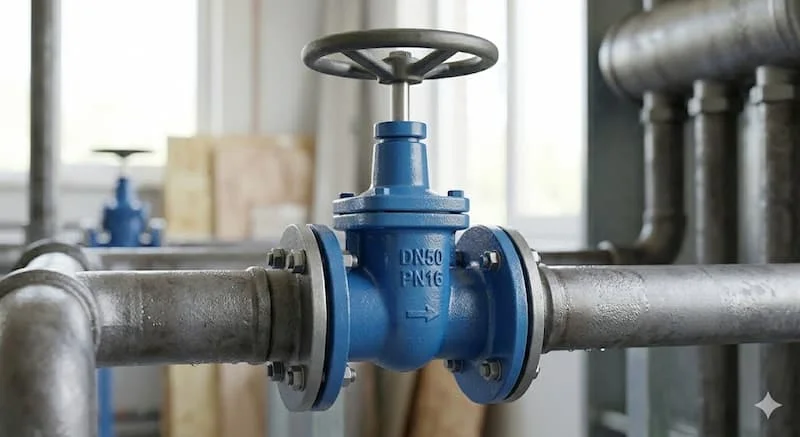

Ứng dụng thực tế: Khi nào nên dùng van cổng ty chìm DN50?

Van cổng ty chìm DN 50 là giải pháp lý tưởng cho các đường ống có kích thước danh nghĩa 50mm (2 inch).

Nên dùng van cổng ty chìm khi:

• Hệ thống có không gian hạn chế: Lắp đặt trong hố van chật hẹp, tủ kỹ thuật PCCC, hoặc các vị trí gần trần, vách tường.

• Hệ thống PCCC: Van ty chìm gang cầu là tiêu chuẩn cho các tủ van chữa cháy.

• Khi không cần quan sát trạng thái van từ xa: Ở những vị trí lắp đặt không cần thiết phải nhìn thấy ty van nhô lên để biết van đang đóng hay mở.

Hậu quả của sai lầm thường gặp:

• Nhầm DN50 với phi 60: Nhiều người đo đường kính ngoài của ống là phi 60 rồi mua van DN60 (không phổ biến) hoặc phi 60 nhưng mua van DN50. Hậu quả là không lắp được vì kích thước mặt bích và đường kính trong khác nhau.

• Chọn sai tiêu chuẩn mặt bích: Mua van chuẩn JIS nhưng hệ thống đang dùng chuẩn DIN. Giảm hiệu suất do phải dùng bộ chuyển đổi và tăng rủi ro rò rỉ.

Checklist: Cách chọn van cổng ty chìm DN50 đúng chuẩn

Để đảm bảo bạn lựa chọn và sử dụng van cổng ty chìm DN 50 hiệu quả, hãy check qua các bước sau:

Cách chọn van cổng ty chìm DN50:

• [ ] Xác định đường kính ống: Phải chắc chắn là ống DN50 (~phi 60mm ngoài).

• [ ] Chọn vật liệu: Gang cho nước sạch, PCCC; Inox cho hóa chất.

• [ ] Chọn PN phù hợp: PN16 cho nhà cao tầng, PN10 cho hệ thống áp lực thấp.

• [ ] Kiểm tra tiêu chuẩn hệ thống: JIS, DIN hay ANSI để chọn loại mặt bích tương ứng.

Hướng dẫn lắp đặt & Bảo trì:

• Lắp đặt: Lắp đúng chiều mũi tên trên thân van (nếu có). Sử dụng gioăng đệm phù hợp giữa các mặt bích để đảm bảo độ kín.

• Bảo trì: Lên lịch bảo trì định kỳ 6 tháng/lần để kiểm tra gioăng và vận hành thử van (đóng/mở) vài lần để tránh kẹt, rỉ sét.

Expert Insight: Một hệ thống PCCC đạt chuẩn should be use van cổng ty chìm DN50 có chứng chỉ UL/FM và được kiểm định bởi Cục PCCC, đảm bảo van hoạt động tin cậy trong các tình huống khẩn cấp.

FAQ - Những câu hỏi thường gặp về van cổng ty chìm DN50

1. DN50 là bao nhiêu mm?

DN50 tương đương với đường kính danh nghĩa 50mm, hay khoảng 2 inch. Đường kính ngoài của ống DN50 thường là phi 60mm.

2. Van cổng ty chìm DN50 có bền không?

Van cổng ty chìm có độ bền rất cao nếu được sử dụng đúng cách và bảo trì định kỳ. Ở van gang, trục van được bảo vệ bên trong nên ít bị rỉ sét hơn van ty nổi.

3. Có thể thay van cổng ty chìm bằng ty nổi được không?

Hoàn toàn có thể nếu không gian phía trên vị trí lắp đặt cho phép và bạn có nhu cầu quan sát trạng thái đóng/mở van dễ dàng.

4. Van DN50 dùng cho ống nào?

Van DN50 dùng cho đường ống có kích thước danh nghĩa DN50 hoặc tương đương.

5. Có nên dùng van cổng ty chìm để điều chỉnh lưu lượng không?

Tuyệt đối không. Van cổng chỉ được thiết kế để đóng hoặc mở hoàn toàn, không dùng để điều tiết dòng chảy vì sẽ gây mài mòn nhanh chóng và hỏng van.

Kết luận

Van cổng ty chìm DN50 là giải pháp tối ưu cho những công trình yêu cầu kiểm soát dòng chảy trong không gian hạn chế. Với ưu điểm cố định chiều cao, không bị vướng ty van khi vận hành, nó là "vũ khí bí mật" giúp các kỹ sư giải quyết rắc rối khi lắp đặt.
