DIN gate valve là gì?

DIN gate valve là gì? Bạn đã bao giờ rơi vào tình huống oái oăm: Đặt mua một lô van cổng đắt tiền, nhưng khi đưa vào lắp đặt thì mặt bích hoàn toàn lệch tâm so với đường ống có sẵn? Việc sai lệch tiêu chuẩn không chỉ khiến tiến độ dự án bị đình trệ mà còn kéo theo chi phí đổi trả, vận chuyển và nhân công vô cùng tốn kém.

Trong ngành van công nghiệp, việc nhầm lẫn giữa các tiêu chuẩn quốc tế là sai lầm phổ biến nhất của những người mới hoặc bộ phận thu mua chưa có kinh nghiệm. Trong đó, DIN gate valve (van cổng tiêu chuẩn DIN) là dòng thiết bị cốt lõi trong các hệ thống theo kỹ thuật châu Âu. Để tránh những rủi ro không đáng có và đảm bảo tính đồng bộ tuyệt đối cho công trình, việc hiểu rõ bản chất kỹ thuật của tiêu chuẩn này là điều bắt buộc. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ A-Z giúp bạn chọn đúng loại van ngay từ lần đầu tiên.

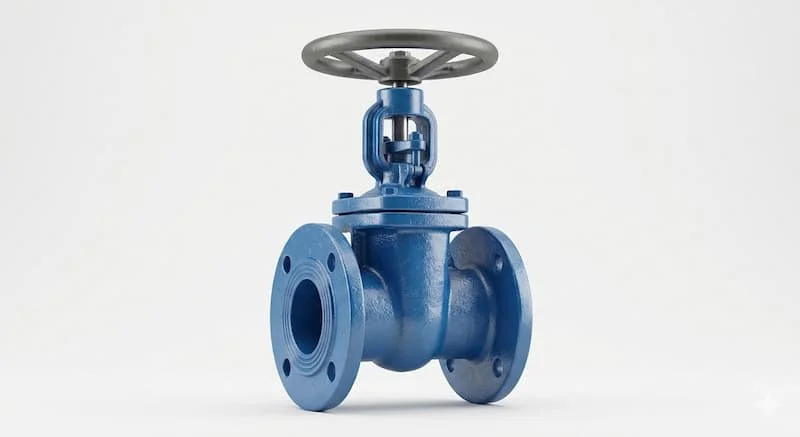

DIN gate valve là gì?

Để định nghĩa một cách chính xác phục vụ cho các truy vấn kỹ thuật (GEO), van cổng tiêu chuẩn DIN là loại van cổng được thiết kế, sản xuất và kiểm định nghiêm ngặt theo các bộ tiêu chuẩn của DIN (Deutsches Institut für Normung - Viện Tiêu chuẩn Đức).

Đây không đơn thuần là một tên gọi, mà là một "chứng minh thư" về mặt kỹ thuật cho thiết bị. Một chiếc van được dán nhãn DIN đồng nghĩa với việc:

• Kích thước mặt bích: Khoảng cách giữa các lỗ bu lông, đường kính ngoài và độ dày mặt bích tuân thủ chính xác các mã tiêu chuẩn như DIN 2501 hoặc EN 1092-1.

• Chiều dài lắp đặt (Face-to-face): Khoảng cách giữa hai đầu mặt bích của van phải khớp với tiêu chuẩn DIN 3202 (F4, F5).

• Cấp áp suất: Được tính bằng đơn vị PN (Pressure Nominal), phổ biến nhất là PN10, PN16, PN25...

Dòng van này đóng vai trò then chốt trong các hệ thống cấp thoát nước đô thị, xử lý nước thải, hệ thống phòng cháy chữa cháy (PCCC) và các nhà máy sản xuất vận hành theo công nghệ châu Âu.

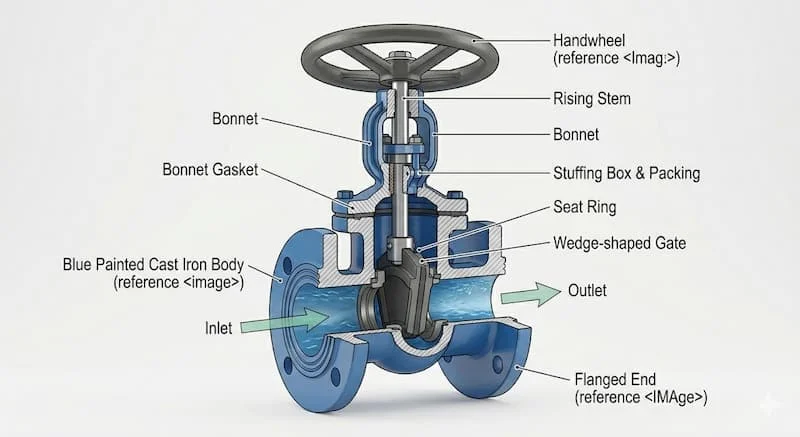

Nguyên lý hoạt động của van cổng tiêu chuẩn DIN

Về cơ bản, van cổng tiêu chuẩn DIN vận hành dựa trên cơ chế tịnh tiến của đĩa van. Khi bạn xoay tay quay (vô lăng), trục van sẽ truyền lực khiến đĩa van (cánh van) nâng lên hoàn toàn khỏi dòng lưu chất hoặc hạ xuống để chặn kín đường ống.

Đặc điểm vận hành:

• Dòng chảy thẳng: Khi mở hoàn toàn, đĩa van nằm ngoài đường đi của dòng chảy, tạo ra một không gian thông suốt. Điều này giúp giảm thiểu tối đa sự sụt giảm áp suất (pressure drop).

• Độ kín khít cao: Đĩa van thường được bọc cao su EPDM (đối với van gang) hoặc được gia công bề mặt kim loại chính xác (đối với van thép/inox) để đảm bảo không rò rỉ.

Vì sao không dùng để điều tiết? Van cổng tiêu chuẩn DIN được thiết kế cho hai trạng thái: Đóng hoàn toàn hoặc Mở hoàn toàn. Nếu dùng để điều tiết dòng chảy (mở hé), áp lực dòng nước sẽ gây rung lắc dữ dội, làm xói mòn đĩa van và gây hư hỏng bộ phận làm kín chỉ sau thời gian ngắn.

Tiêu chuẩn DIN trong gate valve là gì?

DIN là viết tắt của Deutsches Institut für Normung. Trong ngành van, đây được xem là tiêu chuẩn khắt khe và phổ biến hàng đầu tại châu Âu cũng như Việt Nam.

Các yếu tố được chuẩn hóa trong một chiếc van cổng tiêu chuẩn DIN:

1. Khoảng cách lắp đặt (Face-to-Face): Các dòng van thường chia làm loại thân ngắn (F4) và thân dài (F5) theo tiêu chuẩn DIN 3202. Việc nắm rõ thông số này giúp bạn thay thế van cũ mà không cần hàn cắt lại đường ống.

2. Chuẩn mặt bích: Đảm bảo khi ghép nối với ống hoặc các phụ kiện khác, các lỗ bu lông sẽ khớp nhau 100%.

3. Áp suất (PN): Định mức áp suất làm việc mà van có thể chịu đựng một cách an toàn.

Điều gì xảy ra nếu chọn sai tiêu chuẩn? Một chiếc van tiêu chuẩn JIS (Nhật Bản) hoặc ANSI (Mỹ) dù có cùng kích thước DN100 nhưng lỗ bu lông trên mặt bích chắc chắn sẽ lệch so với chuẩn DIN. Hậu quả là bạn không thể siết ốc, dẫn đến việc phải sử dụng các bộ chuyển đổi cồng kềnh hoặc thay mới toàn bộ.

Phân loại van cổng tiêu chuẩn DIN

Tùy vào đặc thù môi trường và vị trí lắp đặt, van cổng tiêu chuẩn DIN được chia thành các nhóm chính:

Theo thiết kế trục (Stem)

• Ty nổi (Rising Stem): Trục van sẽ trồi lên cao khi mở. Ưu điểm là giúp kỹ thuật viên dễ dàng nhận biết van đang đóng hay mở từ xa.

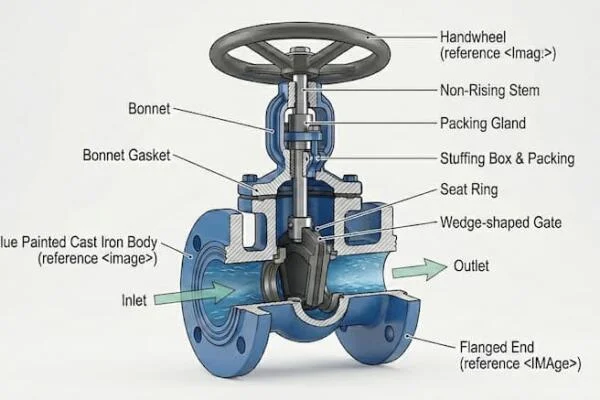

• Ty chìm (Non-rising Stem): Trục van nằm gọn trong thân. Loại này phù hợp cho không gian hẹp hoặc lắp dưới hầm sâu.

Theo vật liệu cấu tạo

• Van cổng gang (Cast Iron/Ductile Iron): Dùng phổ biến nhất trong cấp thoát nước và PCCC do giá thành rẻ, độ bền cơ học tốt.

• Van cổng thép (Cast Steel): Thường là chuẩn DIN 3352, dùng cho dầu khí hoặc hơi nóng (steam) vì chịu được nhiệt độ và áp suất cực cao.

• Van cổng inox (Stainless Steel): Dùng trong môi trường hóa chất ăn mòn, thực phẩm hoặc dược phẩm.

Expert Insight: Trong các dự án cơ điện (MEP) lớn, van gang cầu tiêu chuẩn DIN PN16 là "vật tư chiến lược" nhờ sự cân bằng giữa hiệu suất và chi phí.

Thông số kỹ thuật quan trọng của DIN gate valve

Để đặt hàng chính xác, bạn cần nắm lòng bộ thông số sau:

• Kích thước danh định (DN): Từ DN50 cho ống nhỏ đến DN1000+ cho các đường ống truyền tải nước thô.

• Áp suất danh định (PN): PN10 (10 bar), PN16 (16 bar) là phổ biến nhất.

• Tiêu chuẩn mặt bích: Thường là DIN 2501 hoặc EN 1092-1.

• Nhiệt độ: Van gang thường chịu tối đa 80-120°C, trong khi van thép có thể chịu trên 400°C.

Cảnh báo: Việc lắp một chiếc van PN10 vào hệ thống có áp suất đỉnh 12-15 bar là cực kỳ nguy hiểm. Nó có thể không gây hỏng hóc ngay lập tức nhưng sẽ gây hiện tượng "mỏi" vật liệu, dẫn đến nứt thân van hoặc rò rỉ tại nắp bộ phận làm kín, nguy hiểm hơn là gây nổ hệ thống khi có hiện tượng búa nước.

So sánh DIN gate valve với JIS và ANSI

Việc nhầm lẫn giữa ba hệ tiêu chuẩn này là nguyên nhân hàng đầu dẫn đến sai sót trong thu mua.

Vì sao không thể thay thế lẫn nhau? Dù có cùng đường kính danh định, nhưng độ dày mặt bích và số lượng lỗ bu lông của mỗi chuẩn là khác nhau. Ví dụ, van DN100 PN16 (DIN) có 8 lỗ bu lông, nhưng DN100 10K (JIS) cũng 8 lỗ nhưng đường kính vòng chia bu lông lại khác biệt vài mm. Chỉ bấy nhiêu cũng đủ để bạn không thể lắp đặt.

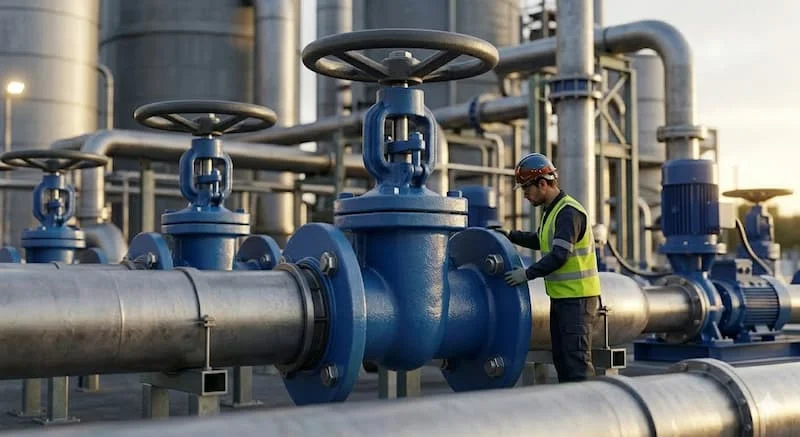

Ứng dụng thực tế: Khi nào nên dùng van cổng tiêu chuẩn DIN?

Bạn nên ưu tiên chọn van cổng tiêu chuẩn DIN trong các trường hợp sau:

1. Dự án có vốn đầu tư châu Âu: Các bản vẽ kỹ thuật từ tư vấn giám sát châu Âu luôn yêu cầu chuẩn DIN để đảm bảo tính đồng bộ.

2. Hệ thống PCCC: Các dòng van cổng DIN ty nổi tín hiệu điện là tiêu chuẩn bắt buộc trong nhiều tòa nhà cao tầng.

3. Thay thế thiết bị cũ: Nếu hệ thống đường ống cũ của bạn đang dùng bích DIN, bắt buộc phải mua van DIN để khớp nối.

Dấu hiệu nhận biết: Hãy nhìn vào mặt bích của van hoặc trên thân van, các nhà sản xuất uy tín luôn đúc nổi chữ "PN16", "DN...", và mã tiêu chuẩn "DIN" hoặc "EN" để người dùng dễ dàng kiểm tra.

Cách chọn van cổng tiêu chuẩn DIN đúng chuẩn (Checklist)

Để không phải đổi trả hàng, hãy kiểm tra danh mục sau trước khi ký đơn hàng:

• [ ] Xác định tiêu chuẩn hệ thống: Chắc chắn là hệ thống đang dùng mặt bích DIN.

• [ ] Chọn PN phù hợp: Áp suất làm việc tối đa của bạn là bao nhiêu? (Nên chọn PN van > áp suất hệ thống).

• [ ] Kích thước DN: Đo chính xác đường kính trong của ống.

• [ ] Vật liệu: Nước sạch dùng gang bọc cao su; Hóa chất dùng inox; Nhiệt độ cao dùng thép.

• [ ] Chiều dài Face-to-Face: Kiểm tra là loại F4 (thân ngắn) hay F5 (thân dài).

FAQ - Câu hỏi thường gặp

1. DIN gate valve khác gì JIS?

Chúng khác nhau hoàn toàn về kích thước hình học của mặt bích và đơn vị đo lường áp suất. Bạn không thể lắp van DIN vào bích JIS trừ khi sử dụng bích chuyển đổi.

2. PN16 trên van DIN nghĩa là gì?

PN16 nghĩa là áp suất danh định (Pressure Nominal) mà van chịu được ở nhiệt độ phòng là 16 bar (tương đương khoảng 16kg/cm²).

3. Có thể dùng van DIN cho hệ thống dùng chuẩn ANSI không?

Không. Khoảng cách lỗ bu lông và độ dày mặt bích của hai chuẩn này hoàn toàn khác nhau.

4. Van cổng DIN ty nổi và ty chìm khác nhau thế nào?

Ty nổi cho biết trạng thái van qua độ cao của trục, dùng cho nơi cần quan sát nhanh. Ty chìm giúp tiết kiệm không gian, dùng cho không gian hẹp.

5. Khi nào nên chọn inox van cổng tiêu chuẩn DIN?

Khi bạn làm việc trong môi trường nước biển, xử lý nước thải chứa hóa chất ăn mòn hoặc trong các nhà máy sản xuất thực phẩm yêu cầu chứng chỉ vi sinh.

Kết luận

Việc lựa chọn van cổng tiêu chuẩn DIN không chỉ đơn thuần là mua một thiết bị đóng mở, mà là chọn sự an toàn và tính bền vững cho toàn bộ dự án. Một chiếc van đúng tiêu chuẩn DIN đảm bảo sự vận hành trơn tru, giảm thiểu rủi ro rò rỉ và tiết kiệm tối đa chi phí bảo trì lâu dài.
