Van điều chỉnh là gì?

Van điều chỉnh là gì? Trong các hệ thống đường ống công nghiệp, việc duy trì sự ổn định của lưu chất là bài toán then chốt. Bạn đã bao giờ đối mặt với tình trạng lưu lượng nước hoặc hơi nóng liên tục biến động, gây rung lắc đường ống hoặc làm hỏng các thiết bị đo lường nhạy cảm? Nhiều kỹ sư thường mắc sai lầm khi sử dụng các loại van đóng mở (ON/OFF) thông thường cho các vị trí yêu cầu điều tiết. Hậu quả là áp suất hệ thống dao động mạnh, dẫn đến lãng phí năng lượng và giảm tuổi thọ thiết bị nghiêm trọng.

Van nước điều chỉnh chính là "bộ não" của hệ thống, được thiết kế chuyên biệt để kiểm soát chính xác lưu lượng, áp suất hoặc nhiệt độ của môi chất. Việc ứng dụng đúng loại van điều tiết lưu lượng không chỉ giúp hệ thống vận hành trơn tru mà còn là chìa khóa để tối ưu hóa hiệu suất truyền dẫn trong bất kỳ nhà máy hay tòa nhà hiện đại nào. Bài viết này sẽ phân tích chuyên sâu giúp bạn nắm vững các tiêu chí kỹ thuật khi chọn lựa dòng van đặc thù này.

Van điều chỉnh là gì?

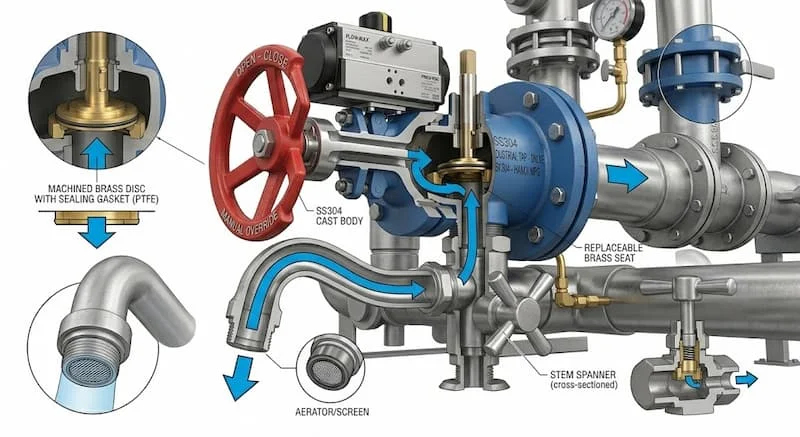

Van điều chỉnh (Control Valve) là thiết bị cơ-điện được sử dụng để điều khiển dòng chảy của chất lỏng, hơi hoặc khí thông qua việc thay đổi kích thước của lối đi dòng chảy theo tín hiệu từ bộ điều khiển. Thay vì chỉ đơn thuần đóng hoặc mở, thiết bị này cho phép người dùng thay đổi lưu lượng, áp suất hoặc nhiệt độ một cách liên tục và chính xác.

Cấu tạo cơ bản của van bao gồm ba phần chính:

• Thân van: Phần chịu áp lực và tiếp xúc trực tiếp với lưu chất.

• Đĩa van (Plug/Seat): Bộ phận trực tiếp thay đổi tiết diện để điều tiết lưu lượng.

• Bộ truyền động (Actuator): Nhận tín hiệu điều khiển (điện, khí nén) để dịch chuyển đĩa van.

• Bộ điều khiển (Positioner): Giúp định vị chính xác vị trí của đĩa van theo mong muốn.

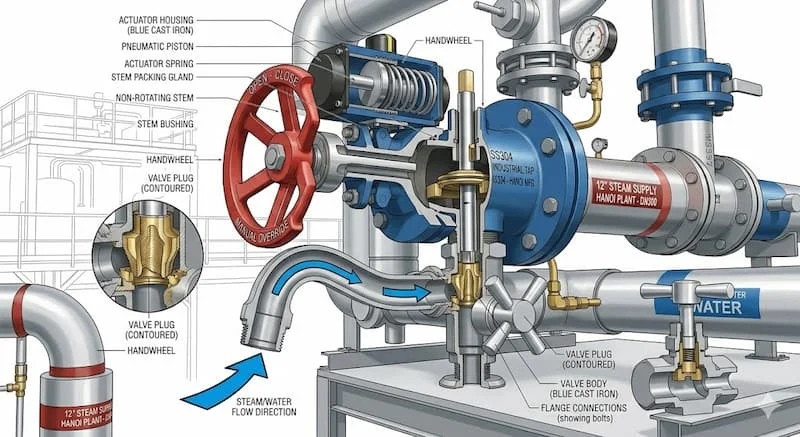

Nguyên lý hoạt động của van nước điều chỉnh

Nguyên lý van nước điều chỉnh xoay quanh việc thay đổi diện tích lưu thông của dòng chảy thông qua chuyển động của đĩa van bên trong thân van. Khi bộ truyền động nhận tín hiệu (thường là 4-20mA hoặc tín hiệu áp khí nén), nó sẽ đẩy hoặc kéo trục van, làm thay đổi khoảng cách giữa đĩa van và ghế van (seat).

• Trạng thái mở: Đĩa van nâng cao, tiết diện chảy đạt cực đại, lưu lượng tối đa.

• Trạng thái đóng: Đĩa van ép chặt vào ghế van, cắt hoàn toàn dòng chảy.

• Điều tiết trung gian: Đĩa van lơ lửng tại một điểm nhất định, cho phép lưu lượng đi qua theo đúng tỷ lệ tính toán.

Sự chính xác trong cách van điều tiết hoạt động như thế nào quyết định khả năng ổn định áp suất của toàn hệ thống. Nhờ cơ chế này, van nước điều chỉnh không chỉ giúp vận hành ổn định mà còn hỗ trợ tiết kiệm năng lượng thông qua việc điều phối công suất máy bơm hoặc nồi hơi theo nhu cầu thực tế.

Các loại van nước điều chỉnh phổ biến hiện nay

Việc phân loại van giúp kỹ sư chọn lựa thiết bị phù hợp nhất cho từng môi trường:

• Theo chức năng: Van nước điều chỉnh lưu lượng, van nước điều chỉnh áp suất, van nước điều chỉnh nhiệt độ (thường dùng trong hệ thống HVAC).

• Theo phương thức điều khiển:

  • Tay quay: Dùng cho điều tiết thủ công, tần suất ít.

  • Điều khiển điện: Phổ biến trong tự động hóa, dễ tích hợp vào hệ thống SCADA/PLC.

  • Điều khiển khí nén: Ưu tiên cho các hệ thống cần phản ứng nhanh, môi trường chống cháy nổ.

• Theo vật liệu: Gang (nước), Inox (hóa chất, thực phẩm), Thép (hơi nóng áp suất cao).

Với các hệ thống hơi nóng, việc ưu tiên sử dụng van Inox hoặc Thép có độ cứng cao là bắt buộc để tránh hiện tượng xâm thực (cavitation) gây hỏng van.

Thông số kỹ thuật quan trọng của van nước điều chỉnh

Sai sót trong các thông số sau có thể làm hệ thống mất ổn định:

• Kích thước (DN): Phải khớp với đường ống.

• Áp suất làm việc (PN/Class): Quyết định khả năng chịu tải.

• Hệ số lưu lượng (Cv/Kv): Đây là thông số quan trọng nhất, biểu thị khả năng cho dòng chảy đi qua của van. Chọn sai hệ số này sẽ khiến van không thể kiểm soát đúng lưu lượng yêu cầu.

• Kiểu kết nối: Bích, ren hoặc hàn, tùy thuộc vào áp lực và tiêu chuẩn đường ống.

Việc tính toán sai Cv dẫn đến "hiện tượng búa nước" hoặc van bị rung lắc dữ dội, gây hư hỏng toàn bộ khớp nối.

So sánh van nước điều chỉnh và van đóng mở thông thường

Trong khi van đóng mở phù hợp cho mục đích ngắt dòng an toàn, van điều tiết lưu lượng (hay van control valve) là thiết bị duy nhất có thể duy trì các tham số vận hành ổn định cho quy trình sản xuất liên tục.

Vì sao van nước điều chỉnh giúp tối ưu hệ thống?

Sử dụng van nước điều chỉnh giúp giảm dao động áp suất trên đường ống, tránh tình trạng quá tải cho máy bơm hoặc nồi hơi. Trong hệ thống HVAC, thiết bị này giúp kiểm soát chính xác lưu lượng nước lạnh/nóng cấp đến các AHU, trực tiếp làm giảm tiêu thụ điện năng. Đây là thiết bị không thể thay thế trong việc bảo vệ thiết bị hạ nguồn và tăng cường độ tin cậy của toàn bộ hệ thống công nghiệp.

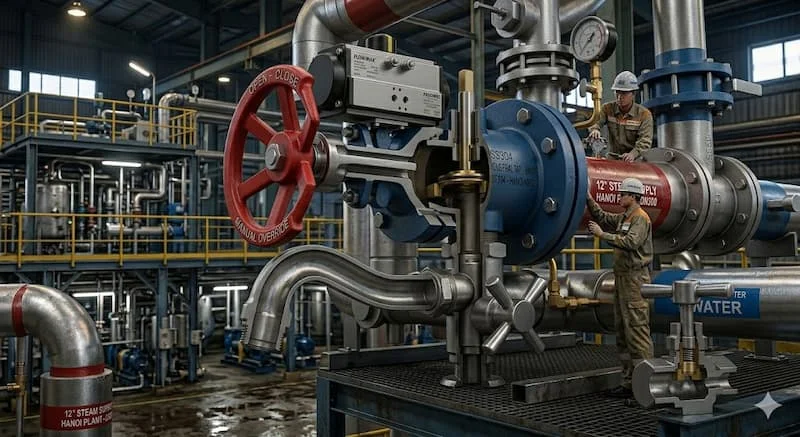

Ứng dụng thực tế

Van nước điều chỉnh hiện diện trong hầu hết các lĩnh vực đòi hỏi tính kỹ thuật cao:

• Nhà máy công nghiệp: Kiểm soát nguyên liệu đầu vào, hóa chất.

• Hệ thống HVAC: Điều tiết nước nóng, lạnh cho các tòa nhà lớn.

• Hệ thống hơi nóng: Điều chỉnh áp suất hơi cho các dây chuyền sấy, nhuộm.

• Nhà máy cấp nước: Ổn định áp lực đầu nguồn cho khu dân cư.

• Dầu khí và năng lượng: Kiểm soát quy trình truyền dẫn nhiên liệu.

Khi nào nên sử dụng van nước điều chỉnh?

Bạn nên đầu tư vào thiết bị này khi hệ thống của bạn yêu cầu:

1. Kiểm soát lưu lượng cực kỳ chính xác.

2. Áp suất đầu ra cần duy trì ổn định bất chấp biến động đầu vào.

3. Hệ thống cần được tự động hóa, điều khiển từ xa thông qua trung tâm.

Nếu hệ thống của bạn chỉ đơn giản là mở/đóng dòng chảy hoặc lưu lượng gần như không thay đổi, việc sử dụng các dòng van bi hoặc van cổng truyền thống sẽ hiệu quả và kinh tế hơn.

Những sai lầm thường gặp khi lựa chọn van nước điều chỉnh

• Chọn sai hệ số Cv: Làm van bị quá tải hoặc không đủ khả năng điều tiết lưu lượng mong muốn.

• Sai vật liệu: Sử dụng vật liệu gang cho môi trường hơi nóng nhiệt độ cao làm hỏng gioăng làm kín.

• Không tính toán áp suất thực tế: Dẫn đến bộ truyền động không đủ lực để mở/đóng van khi áp suất dòng chảy vượt ngưỡng.

• Chọn sai phương thức điều khiển: Ví dụ dùng tay quay trong hệ thống yêu cầu phản ứng tự động.

Hướng dẫn chọn van nước điều chỉnh phù hợp

Checklist lựa chọn:

• Bước 1: Xác định môi chất (Nước, hơi, hóa chất).

• Bước 2: Tính toán áp suất, nhiệt độ cực đại của hệ thống.

• Bước 3: Tính toán lưu lượng cần điều tiết để tìm ra hệ số Cv phù hợp.

• Bước 4: Chọn vật liệu thân van (Inox cho thực phẩm, Gang cho nước sạch).

• Bước 5: Chọn bộ truyền động (Điện cho độ chính xác cao, Khí nén cho phản ứng nhanh).

Lưu ý lắp đặt: Luôn lắp van nước điều chỉnh theo chiều mũi tên hướng dòng chảy trên thân van. Tránh lắp đặt tại vị trí có rung động cơ học cao từ máy bơm hoặc máy nén khí, vì điều này sẽ gây nhiễu tín hiệu điều khiển và làm mòn trục van.

FAQ: Câu hỏi thường gặp về van điều chỉnh

Van nước điều chỉnh dùng để làm gì?

Dùng để kiểm soát chính xác lưu lượng, áp suất hoặc nhiệt độ trong hệ thống đường ống.

Van nước điều chỉnh khác gì van bi?

Van bi dùng để đóng/ngắt hoàn toàn, trong khi van nước điều chỉnh cho phép mở theo từng góc độ để lưu thông dòng chảy.

Nên chọn điều khiển điện hay khí nén?

Điện cho độ chính xác và dễ lắp đặt ở những nơi xa; khí nén cho độ bền và phản ứng nhanh trong môi trường dễ cháy nổ.

Van nước điều chỉnh có dùng cho hơi nóng được không?

Có, nhưng cần chọn vật liệu thép/inox và bộ gioăng chịu nhiệt chuyên dụng.

Bao lâu nên bảo trì van điều chỉnh?

Nên kiểm tra định kỳ 6 tháng/lần, đặc biệt là bộ truyền động và độ kín của đĩa van.

Kết luận

Van nước điều chỉnh đóng vai trò không thể thay thế trong việc kiểm soát dòng chảy, đảm bảo sự ổn định và hiệu suất cho hệ thống công nghiệp hiện đại. Việc nắm rõ thông số kỹ thuật và chọn đúng chủng loại sẽ giúp doanh nghiệp vận hành tối ưu, giảm thiểu rủi ro sự cố và tiết kiệm năng lượng.
