Khớp nối ống là gì?

Khớp nối ống là gì? Trong vận hành hệ thống đường ống công nghiệp và dân dụng, các sự cố như rung lắc mạnh gây rò rỉ, hay việc tháo lắp thiết bị để bảo trì trở nên vô cùng khó khăn thường xuyên là "cơn đau đầu" của nhiều kỹ thuật viên. Nguyên nhân không chỉ nằm ở chất lượng ống dẫn, mà còn ở việc lựa chọn khớp nối đường ống không phù hợp với đặc thù vận hành của hệ thống. Nhiều người vận hành chỉ chú trọng đến đường kính mà quên đi các yếu tố về áp lực, độ giãn nở nhiệt và môi trường lưu chất.

Việc hiểu rõ và chọn đúng các loại phụ kiện nối ống không chỉ giúp hệ thống vận hành trơn tru, giảm thiểu tiếng ồn, mà còn là giải pháp kỹ thuật để gia tăng tuổi thọ toàn bộ đường ống. Bài viết này sẽ đi sâu vào phân tích chuyên môn, giúp bạn lựa chọn giải pháp kết nối an toàn, linh hoạt và tối ưu nhất.

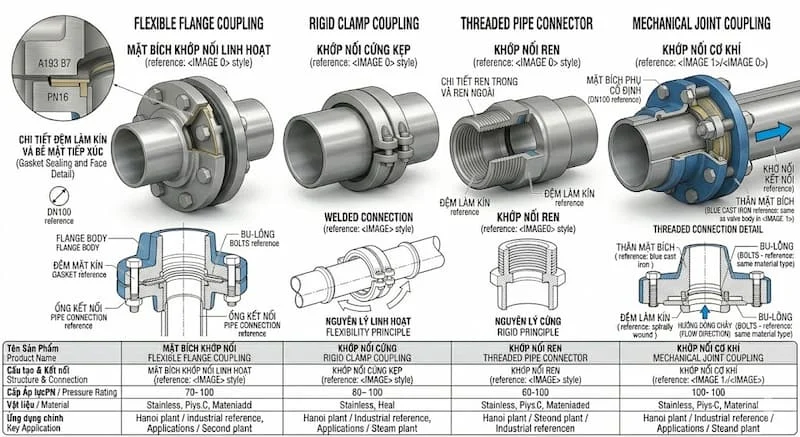

Khớp nối ống là gì?

Khớp nối đường ống là những phụ kiện kỹ thuật chuyên dụng được sử dụng để liên kết hai đoạn ống hoặc kết nối đường ống với các thiết bị như máy bơm, van, đồng hồ đo. Không đơn thuần chỉ là vật trung gian, khớp nối còn đóng vai trò là "mắt xích" linh hoạt, giúp bù trừ sai số lắp đặt, hấp thụ rung động và giải quyết hiện tượng giãn nở nhiệt trong quá trình vận hành.

Cấu tạo cơ bản của một bộ khớp nối thường bao gồm thân khớp nối, hệ thống gioăng làm kín (gasket) và bộ phận kết nối (bulong, ren hoặc mặt bích). Tùy vào môi trường, khớp nối sẽ được chế tạo từ các vật liệu khác nhau như inox, gang, thép hoặc nhựa để đáp ứng các yêu cầu khắt khe về độ bền và tính tương thích hóa học.

Nguyên lý hoạt động của khớp đường nối ống

Nguyên lý khớp nối đường ống dựa trên việc tạo ra một mối nối kín khít giữa các đầu ống bằng cơ chế siết cơ học. Lớp gioăng làm kín đóng vai trò quan trọng nhất, giúp ngăn chặn sự rò rỉ của lưu chất ngay cả khi hệ thống chịu áp lực cao.

Khi hệ thống vận hành, kết nối đường ống không chỉ phải giữ kín mà còn phải thích nghi với các biến động vật lý. Khớp nối hoạt động như một thiết bị giảm chấn: khi máy bơm hoạt động tạo ra rung động, lớp cao su hoặc thiết kế cơ khí của khớp nối sẽ hấp thụ năng lượng đó, ngăn không cho rung động truyền trực tiếp vào thành ống, từ đó tránh hiện tượng nứt vỡ, mỏi vật liệu. Nếu chọn sai kiểu khớp nối, áp lực từ việc co giãn nhiệt hoặc rung lắc sẽ trực tiếp phá hủy mối nối, gây ra những sự cố rò rỉ nghiêm trọng.

Các loại khớp nối đường ống phổ biến hiện nay

Việc phân loại khớp nối giúp kỹ sư tối ưu hóa chi phí và hiệu quả:

• Theo kiểu kết nối: Khớp nối ren (phổ biến cho hệ thống nhỏ), khớp nối hàn (độ kín tuyệt đối), khớp nối mặt bích (thuận tiện bảo trì), và khớp nối nhanh (camlock cho hệ thống cần thay đổi thường xuyên).

• Theo đặc tính: Khớp nối cứng (kết cấu thép chắc chắn) và khớp nối mềm (hoặc khớp nối chống rung, làm bằng cao su hoặc inox chuyên dụng).

• Theo vật liệu: Inox (chống ăn mòn), Gang (chịu áp lực tốt), Thép (cường lực cao), Nhựa PVC/UPVC (hóa chất nhẹ).

Với các hệ thống yêu cầu áp lực cao và môi trường ăn mòn, khớp nối inox kết nối mặt bích thường là lựa chọn số 1. Trong khi đó, hệ thống dẫn hóa chất sẽ ưu tiên nhựa hoặc inox để đảm bảo tuổi thọ.

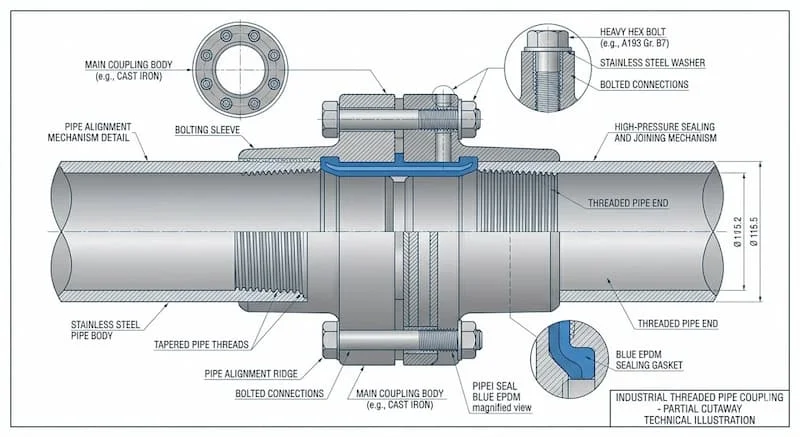

Thông số kỹ thuật quan trọng của khớp nối đường ống

Khi chọn mua khớp nối, cần đặc biệt lưu ý:

• Kích thước danh nghĩa (DN): Phải tương thích tuyệt đối với đường ống.

• Áp suất làm việc (PN): Chỉ số này quyết định độ bền; chọn sai áp suất dẫn đến tình trạng bục vỡ đột ngột.

• Nhiệt độ: Ảnh hưởng trực tiếp đến vật liệu gioăng và thân khớp nối.

• Kiểu kết nối & Vật liệu gioăng: Quyết định tính kín khít và khả năng chống ăn mòn.

Một sai lầm nhỏ trong việc chọn vật liệu gioăng không tương thích với lưu chất (như dùng gioăng cao su thường cho hóa chất mạnh) sẽ khiến khớp nối bị hỏng chỉ trong thời gian ngắn.

So sánh khớp nối mềm và khớp nối cứng

Nếu hệ thống của bạn có đặt máy bơm hoặc thiết bị quay, khớp nối mềm là phụ kiện bắt buộc để bảo vệ đường ống. Ngược lại, những vị trí cần cố định cứng hoàn toàn thì khớp nối cứng lại là lựa chọn đảm bảo tính ổn định nhất.

Vì sao lựa chọn đúng khớp nối rất quan trọng?

Việc lựa chọn khớp nối chuẩn kỹ thuật ảnh hưởng trực tiếp đến độ kín của toàn bộ hệ thống. Rung động từ máy bơm nếu không được hấp thụ bởi khớp nối sẽ tạo ra các vết nứt li ti trên đường ống, dần dần phát triển thành sự cố lớn. Hơn nữa, việc sử dụng đúng khớp nối giúp đơn giản hóa đáng kể công tác bảo trì định kỳ, tiết kiệm thời gian dừng máy và chi phí vận hành cho nhà máy.

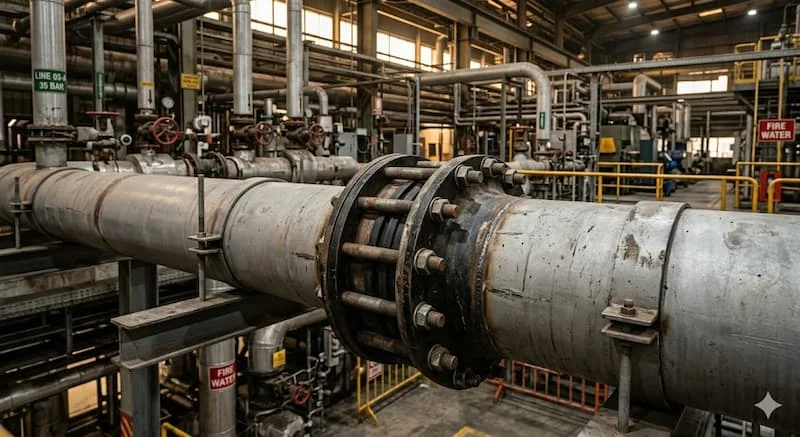

Ứng dụng thực tế

Khớp nối đường ống là linh kiện không thể thiếu trong:

• Hệ thống cấp thoát nước: Kết nối các máy bơm với đường ống chính.

• Nhà máy công nghiệp: Dẫn dầu khí, hóa chất, hơi nóng.

• Hệ thống HVAC: Giảm rung cho các tháp giải nhiệt và chiller.

• Hệ thống PCCC: Kết nối các đường ống dẫn nước chữa cháy, chịu áp lực ổn định.

Khi nào nên sử dụng khớp nối mềm?

Hãy ưu tiên dùng khớp nối mềm khi hệ thống có xuất hiện rung động mạnh từ máy móc, hoặc khi đường ống chạy dài ngoài trời chịu biến đổi nhiệt độ lớn gây co giãn. Ngược lại, với các hệ thống cần sự ổn định tuyệt đối và không gian lắp đặt hạn chế, khớp nối cứng là sự lựa chọn hợp lý hơn.

Những sai lầm thường gặp khi chọn khớp nối đường ống

• Chọn sai kích thước DN: Dẫn đến thu hẹp dòng chảy hoặc rò rỉ tại mối nối.

• Sai vật liệu: Dùng khớp nối gang cho môi trường hóa chất ăn mòn mạnh.

• Không tính áp suất: Sử dụng loại khớp nối PN10 cho hệ thống đòi hỏi áp suất PN16, gây nguy cơ bục nổ.

• Sai kiểu kết nối: Không tính đến khả năng bảo trì, khiến việc tháo lắp sau này trở nên cực kỳ vất vả.

Hướng dẫn chọn khớp nối đường ống phù hợp

1. Bước 1: Xác định môi chất (nước sạch, hơi nóng, khí nén hay hóa chất).

2. Bước 2: Kiểm tra áp suất vận hành và nhiệt độ tối đa của hệ thống.

3. Bước 3: Chọn kiểu kết nối (ren, hàn, mặt bích) phù hợp với thiết bị.

4. Bước 4: Kiểm tra vật liệu thân khớp nối và gioăng tương thích với môi chất.

5. Bước 5: Xác định xem cần khớp nối cứng hay mềm để giảm rung.

Lưu ý lắp đặt: Khi lắp đặt, cần đảm bảo đồng tâm giữa các đầu ống, tránh siết bu-lông quá lực làm biến dạng gioăng. Định kỳ kiểm tra rò rỉ tại các vị trí này để bảo đảm an toàn hệ thống.

FAQ: Câu hỏi thường gặp về khớp đường nối ống

Khớp nối ống dùng để làm gì?

Dùng để kết nối, giảm rung và bù giãn nở nhiệt cho đường ống.

Khớp nối mềm khác gì khớp nối cứng?

Khớp nối mềm giúp giảm rung và co giãn, khớp nối cứng giúp liên kết cố định chắc chắn.

Nên dùng khớp nối inox hay gang?

Inox tốt cho môi trường ăn mòn/thực phẩm, gang tốt cho hệ thống nước thông thường.

Khớp nối có chịu được áp suất cao không?

Có, nhưng cần chọn đúng chủng loại (ví dụ khớp nối thép/inox mặt bích).

Bao lâu nên kiểm tra khớp nối?

Nên kiểm tra định kỳ mỗi 6 tháng/lần để phát hiện rò rỉ.

Kết luận

Việc sử dụng khớp nối đường ống đúng tiêu chuẩn là bước đi then chốt để đảm bảo một hệ thống đường ống bền bỉ, an toàn và hiệu quả. Đừng vì tiết kiệm chi phí ban đầu mà chọn sai loại phụ kiện, bởi những sự cố rò rỉ về sau sẽ gây tốn kém hơn rất nhiều.
