Mặt bích D100 là gì?

Mặt bích D100 là gì? Trong các hệ thống đường ống công nghiệp, sự an toàn và tính kín khít của các mối nối là yếu tố sống còn. Tuy nhiên, tình trạng rò rỉ tại các điểm kết nối không chỉ gây lãng phí lưu chất mà còn làm gián đoạn vận hành, gây tốn kém chi phí bảo trì. Sai lầm phổ biến nhất của nhiều kỹ thuật viên là chỉ tập trung vào đường kính mà bỏ qua tiêu chuẩn kỹ thuật (JIS, ANSI, DIN) và vật liệu của mặt bích.

Mặt bích D100 (thường gọi là DN100) đóng vai trò như mắt xích quan trọng, giúp kết nối chắc chắn các đoạn ống, van và thiết bị. Việc hiểu rõ các thông số kỹ thuật và chọn đúng loại mặt bích không chỉ đảm bảo an toàn cho hệ thống mà còn giúp quá trình tháo lắp, bảo dưỡng trở nên nhanh chóng và hiệu quả hơn bao giờ hết.

Mặt bích D100 là gì?

Mặt bích DN100 là phụ kiện cơ khí được thiết kế để kết nối đường ống, van, máy bơm hoặc các thiết bị đo lường có kích thước danh nghĩa tương ứng là DN100 (đường kính ống khoảng 4 inch). Thiết bị này được thiết kế theo dạng đĩa tròn, có các lỗ bắt bu-lông xung quanh để ép chặt vào nhau qua một lớp gioăng làm kín.

Chức năng chính của mặt bích không chỉ dừng lại ở việc tạo kết nối cơ học mà còn chịu áp lực dòng chảy, đảm bảo tính ổn định cho toàn bộ mạng lưới đường ống. Với khả năng chịu áp lực cao, mặt bích là lựa chọn tối ưu thay thế cho các phương pháp hàn chết, cho phép kỹ sư dễ dàng tách rời hệ thống khi cần vệ sinh hoặc thay thế thiết bị định kỳ.

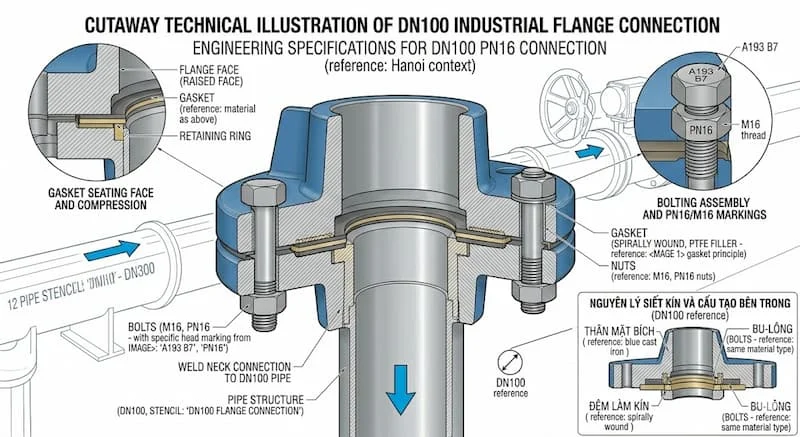

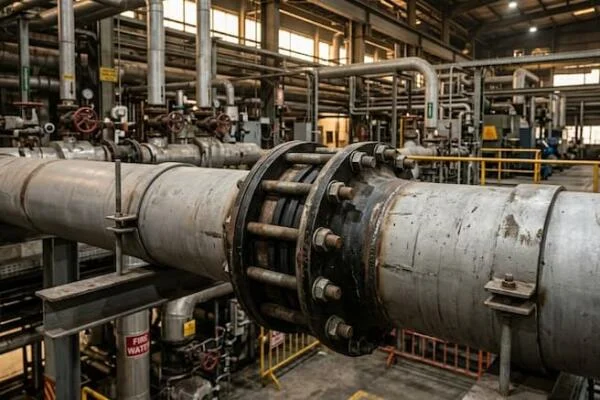

Nguyên lý kết nối của mặt bích DN100

Kết nối mặt bích hoạt động dựa trên cơ chế nén cơ học thông qua các bu-lông và đai ốc. Khi các bu-lông được siết chặt với lực đều nhau, hai bề mặt bích sẽ ép vào lớp gioăng (gasket) nằm ở giữa, tạo thành một rào cản ngăn không cho lưu chất rò rỉ ra ngoài.

Sự đồng bộ về tiêu chuẩn là yếu tố quyết định sự thành công của mối nối. Nếu bạn chọn mặt bích tiêu chuẩn JIS nhưng lại lắp vào đường ống tiêu chuẩn ANSI, các lỗ bu-lông sẽ không khớp nhau, dẫn đến hiện tượng lệch tâm, gây ứng suất cục bộ và rò rỉ nghiêm trọng. Đây là lý do tại sao hiểu về các chuẩn kết nối như DIN, BS, hay JIS là kiến thức bắt buộc đối với bất kỳ kỹ sư vận hành nào.

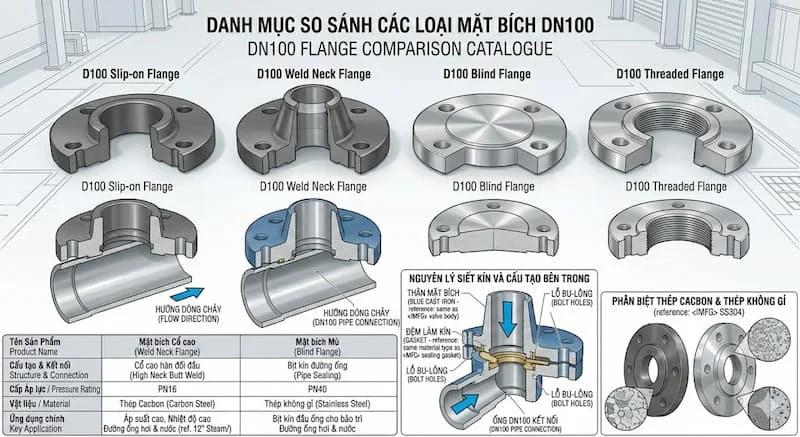

Các loại mặt bích DN100 phổ biến hiện nay

Dựa trên nhu cầu đa dạng của các ngành công nghiệp, mặt bích được phân loại theo nhiều tiêu chí:

• Theo kiểu kết nối:

  • Mặt bích hàn cổ (Weld Neck): Khả năng chịu áp lực và nhiệt độ cực cao, thích hợp cho hệ thống hơi nóng.

  • Mặt bích hàn trượt (Slip-on): Dễ căn chỉnh, chi phí thấp, dùng cho các ứng dụng thông thường.

  • Mặt bích ren: Dùng cho các đường ống không cho phép hàn.

  • Mặt bích mù (Blind Flange): Dùng để chặn kín các đầu ống cuối hoặc nhánh không sử dụng.

• Theo vật liệu: Thép carbon (bền bỉ), Inox 304/316 (chống ăn mòn), Gang, và Nhựa (cho hóa chất nhẹ).

• Theo tiêu chuẩn: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), và BS (Anh).

Nếu hệ thống yêu cầu chống ăn mòn trong môi trường thực phẩm hoặc hóa chất, mặt bích inox D100 luôn là lựa chọn hàng đầu, trong khi thép carbon lại chiếm ưu thế ở các hệ thống đường ống dẫn nước, dầu khí chịu áp suất cực lớn.

Thông số kỹ thuật quan trọng của mặt bích DN100

Để tránh lỗi lắp đặt, bạn cần nắm vững bộ thông số này:

• DN (Đường kính danh nghĩa): DN100 (phi 114mm).

• Áp suất làm việc (PN): PN10, PN16, PN25... thể hiện khả năng chịu áp lực của bích (ví dụ PN16 chịu được 16 bar).

• Số lỗ bu-lông: Thay đổi theo từng tiêu chuẩn (thường là 4 hoặc 8 lỗ).

• Đường kính tâm lỗ: Khoảng cách để căn chỉnh bu-lông.

• Độ dày: Tỉ lệ thuận với áp suất chịu đựng.

Việc chọn sai PN (ví dụ lắp bích PN10 vào hệ thống PN16) là sai lầm nguy hiểm nhất, có thể gây nổ bích hoặc bục vỡ trong quá trình vận hành, gây hậu quả khôn lường cho con người và thiết bị.

So sánh mặt bích thép, inox và nhựa D100

Mặt bích inox D100 mang lại tính thẩm mỹ cao và sự bền bỉ trong môi trường khắc nghiệt, trong khi thép DN100 là lựa chọn "kinh tế" nhưng cần bảo dưỡng lớp sơn phủ định kỳ để chống oxy hóa.

Vì sao tiêu chuẩn mặt bích rất quan trọng?

Mỗi tiêu chuẩn như JIS, ANSI, DIN đều có quy định riêng về số lượng lỗ, kích thước bu-lông và khoảng cách tâm lỗ. Tiêu chuẩn giúp các thiết bị (van, đường ống) đến từ các nhà sản xuất khác nhau trên toàn thế giới có thể lắp ghép với nhau một cách hoàn hảo. Hiểu về sự khác biệt này giúp bạn tránh lãng phí thời gian khi mua sắm vật tư, đảm bảo tính đồng bộ và độ kín tuyệt đối cho hệ thống truyền dẫn.

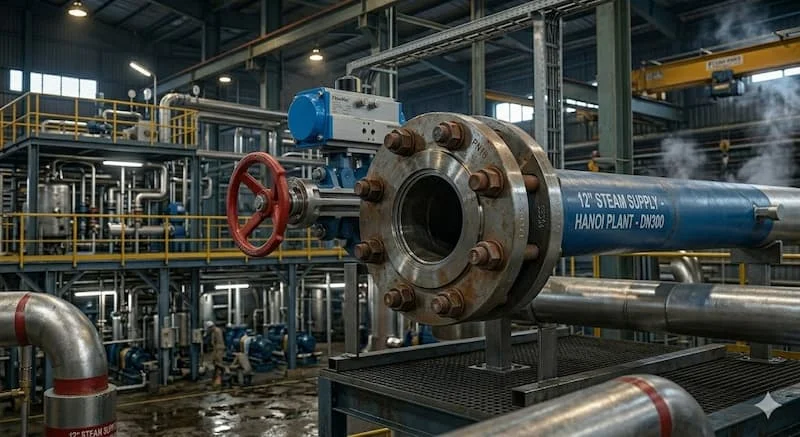

Ứng dụng thực tế

Mặt bích DN100 được ứng dụng rộng khắp trong nhiều lĩnh vực:

• Hệ thống PCCC: Kết nối các đầu phun, van xả nước áp lực cao.

• Hệ thống HVAC: Điều phối nước làm mát cho các chiller của tòa nhà.

• Nhà máy thực phẩm/Hóa chất: Yêu cầu mặt bích inox để đảm bảo an toàn vệ sinh.

• Đường ống dầu khí: Yêu cầu mặt bích thép cổ cao để chịu áp lực lớn.

Khi nào nên sử dụng mặt bích DN100?

Mặt bích là giải pháp lý tưởng khi hệ thống của bạn cần sự tháo lắp linh hoạt, thuận tiện cho việc thay thế thiết bị hoặc làm sạch đường ống. Tuy nhiên, nếu hệ thống có áp lực thấp và không cần bảo trì, các phương pháp kết nối khác có thể giúp tiết kiệm chi phí hơn.

Những sai lầm thường gặp khi chọn mặt bích DN100

• Nhầm lẫn: Tên gọi D100 (đường kính) và DN100 (kích thước danh nghĩa).

• Sai tiêu chuẩn: Mua mặt bích không đồng bộ với hệ thống van/ống đang dùng.

• Sai PN: Chọn PN10 cho hệ thống đòi hỏi PN16.

• Vật liệu rẻ tiền: Dùng mặt bích thép cho môi trường axit, dẫn đến thủng bích chỉ sau vài tháng.

Hướng dẫn chọn mặt bích DN100 phù hợp

Checklist lựa chọn:

1. Xác định môi chất: Nước, hơi, hóa chất?

2. Kiểm tra áp suất: Hệ thống chạy ở mức bao nhiêu bar?

3. Chọn vật liệu: Inox (cao cấp), Thép (công nghiệp), Nhựa (hóa chất).

4. Chọn tiêu chuẩn: Kiểm tra thiết bị đi kèm dùng chuẩn gì (JIS/DIN/ANSI)?

5. Chọn kiểu: Hàn cổ hay hàn trượt?

Lưu ý lắp đặt: Luôn sử dụng gioăng đệm đúng kích thước, siết bu-lông đối xứng và kiểm tra độ lệch tâm trước khi hoàn thiện để đảm bảo hệ thống không bị rò rỉ sau này.

FAQ: Câu hỏi thường gặp về mặt bích DN100

Mặt bích JIS và ANSI khác nhau thế nào?

Khác nhau về kích thước lỗ bu-lông và tâm lỗ; không lắp chung được.

Nên dùng mặt bích inox hay thép?

Chọn inox cho môi trường hóa chất/thực phẩm, thép cho đường ống dẫn nước/dầu.

Mặt bích D100 chịu áp suất bao nhiêu?

Tùy thuộc vào PN (ví dụ PN16 chịu 16 bar).

Khi nào nên dùng mặt bích mù?

Dùng để chặn kín hoàn toàn đầu ống cần dừng cấp nước.

Kết luận

Việc lựa chọn đúng loại mặt bích D100 không chỉ đảm bảo sự bền bỉ cho đường ống mà còn giúp doanh nghiệp tối ưu hóa chi phí vận hành và bảo trì. Hãy luôn ưu tiên các sản phẩm đạt tiêu chuẩn kỹ thuật rõ ràng để đảm bảo an toàn tuyệt đối.
